Первый шаг, как Вы можете видеть на фотографии выше, это удаление корпуса, закрывающего концы принтерного кабеля. Каждый корпус имеет четыре зажима, которые необходимо отжать, чтобы разобрать корпус на две отдельных части. Это позволяет Вам легко определять, какой провод соединяет соответствующие штырьки на параллельном порту и другом конце кабеля.
Сначала подготовительные работы. Облудите (кстати, тут вкралась опечатка и получилось "Облужидите":)) контакты на контантной площадке нашего LCD-дисплея. Просто поместите оловянную нить над контактом и быстро прижмите ее к контакту горячим паяльником. Вы должны получить небольшую каплю олова на контакте.
Затем режем куски провода необходимой длины, дабы в будущем можно было их красиво уложить в вашем корпусе (если вы послушались моего совета и взяли плоский шлейф, то будет гораздо проще жить), и пару проводов чтобы подавать ток от Molex-коннектора к LCD - посчитайте сами, какой длины вам нужны. В принципе можно сделать минимальной (сантиметров 10) а провод от БП подтянуть к LCD. Далее отрежьте три провода меньшей длины, соедините и припаяйте их на конец более длинной части - нам надо три земли, и только одно положительное (5V) соединение. Используйте термоусадочные трубки, чтобы закрыть и защитить соединения - это не только функционально, но и еще отлично прячет вашу пайку в стиле техногенной катастрофы:).

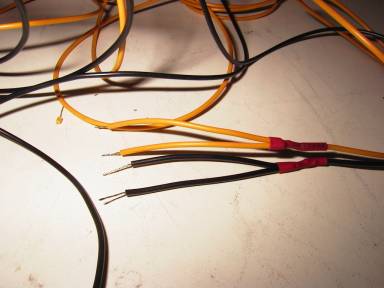

После спайки проводов вместе должно получиться нечто типа изображенного на фотке. Кроме того, если Вы делаете всё правильно, должны получиться 3 провода земли и только 1 положительный провод.

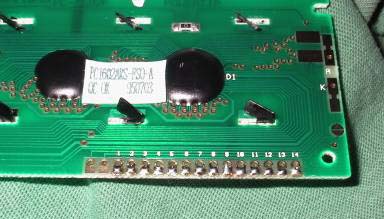

Теперь начинается самая веселая часть - припаивание проводов к LCD. Делайте это неспеша и аккуратно, это не должно быть слишком трудным. В принципе, если перепутаете распайку, то LCD может уйти в страну вечнохолодных процов, ака откинуть копыта. Посему аккуратно! Следующая таблица абсолютно не наглядно;) покажет вам распайку соединенияния параллельного порта и LCD-дисплея. PCB LCD должен иметь промаркированные контакты подключения, и эта контактная группа должна работать с любым HD44780-совместимым LCD-дисплеем. HD44780, конечно стандарт индустрии, однако на всякий случай проверяйте LCD перед покупкой - на радиорынках разных мутантов продают... Нормальный LCD имеет контактную группу как на фотке, в один ряд и пронумерованную. LCD с подсветкой имеют два дополнительных контакта питания подсветки (на фото слева от контакта 1), также больший 40 x 4 LCD (хотя зачем вам такой большой) может иметь вторую линию подключения.
| Контакт на LCD | Подключать к | Функция |
1 | Земля (черный провод на Molex) | Земля |
2 | +5V (красный провод на Molex) | Power |
3 | Земля (черный провод на Molex) | Регулятор контраста дисплея. Заземление дает максимальный контраст. Для плавной регулировки используйте 10кОм подстроечный резистор. |
4 | Контакт 16 на LPT (Зеленый/белый провод) | Выбор регистра |
5 | И снова земля... | Селектор Read/Write. Так как мы не собираемся ничего считывать с LCD, можем смело его заземлять - это будет держать LCD постоянно в режиме Write. |
6 | Контакт 1 на LPT (розовый провод) | Enable - Strobe |
7 | Контакт 2 на LPT (красный провод) | Бит 0 |
8 | Контакт 3 на LPT (желтый провод) | Бит 1 |
9 | Контакт 4 на LPT (зеленый провод) | Бит 2 |
10 | Контакт 5 на LPT (белый провод) | Бит 3 |
11 | Контакт 6 на LPT (голубой провод) | Бит 4 |
12 | Контакт 7 на LPT (пурпурный провод) | Бит 5 |
13 | Контакт 8 на LPT (розовый провод) | Бит 6 |
14 | Контакт 9 на LPT (серый провод) | Бит 7 |

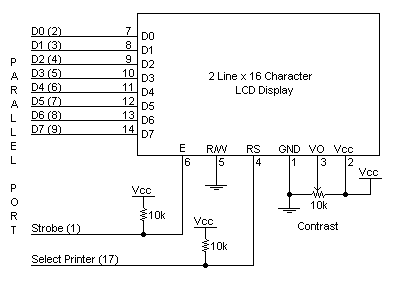

Для облегчения понимания, куда что паять, приведу две схемы. Они кстати более полные, для экранов с подсветкой и с использованием двух подстроечных резисторов (один для контраста, другой для яркости подсветки).
Лучше всего начать с четырех проводов питания, потому что они будут более легкими в плане пайки. Используйте несколько бОльшую термоусадку для обжатия вокруг концов проводов, дабы гарантировать, что нет никакого замыкания между землей и питанием. После подключения 5V и трех проводов земли можно припаивать кабель принтера.
Работайте с Centronics-концом кабеля (который втыкается в принтер и внешне немного похож на SCSI;)), ибо вам наверняка захочется таки воткнуть LPT-шку в порт;). Кстати настоящие джедаи просто покупают на рынке LPT-коннектор и паяют все к нему, экономя на этом 3-5 долларов... Проверьте конец кабеля, чтобы быть уверенным в том, что Вы прикрепляете соответствующий цветной провод к PCB LCD (цвета проводов, перечисленные в таблице выше - на совести того австралийца, который писал оригинал гайда, а китаец, который клепал ваш провод мог быть вообще дальтоником...).

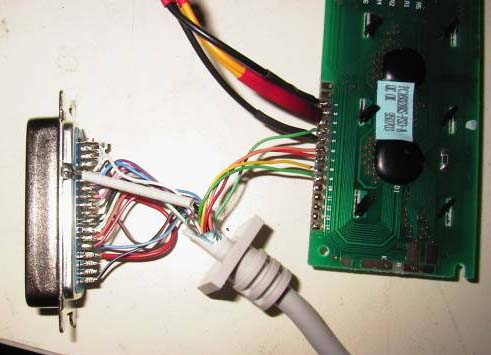

Присоединение проводов от кабеля к плате LCD

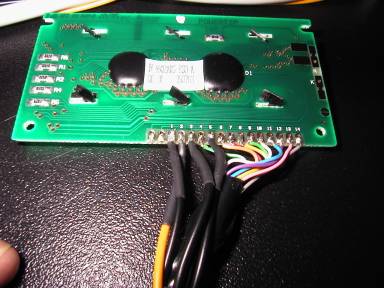

Когда Вы закончили присоединение девяти проводов кабеля принтера к плате LCD дисплея, перейдем к наведению порядка. Сначала отрежьте разьем Centronics - оставшиеся провода не требуются. Отрезаем далее оставшийся от разьема пластик (а может и резину) и опрятный конец кабеля обматываем изолентой или же можно использовать термоусадочную трубку, которая будет выглядеть симпатичнее. Я также обматывал два длинных электропровода кабеля по всей длине кабеля и заизолировал их концы термоусадочной трубкой воизбежание контакта с пронумерованными проводами. По завершении работ всё должно выглядеть примерно так:
