Компания Noctua анонсировала кулер Noctua NH-D14 летом 2010 года, почти моментально он завоевал звания легенды в классе воздушного охлаждения. В течении долгого времени другие производители выпускали модели, пытающееся сравниться с ним, в итоге у них это получилось и четырнадцатый сдал позиции… Даже сама Noctua, почти ровно год назад выпустила однобашенные решения NH-U12S и NH-U14S, старшая их этих двух смогла превзойти бывшую легенду, да, технологии однозначно не стоят на месте, а идут в перед, хотя, нам бы всегда хочется увидеть не просто движение а прорыв.

Дабы вернуть былые позиции, приблизительно месяц назад, Noctua представила пользователям новинку NH-D15. По заявлению самого производителя, «пятнадцатый» основывается на базе своего предшественника, а это во много означает их возможное сходство. Но все же, давайте познакомимся с новинкой поближе и узнаем, что она принесла с собой, ожидаемый прогресс или долгожданную революцию в сегменте воздушного охлаждения.

Новинка Noctua NH-D15 прибыла к нам в действительно большой упаковке, ее размеры можно сравнить с некоторыми полноценными корпусами для мультимедийных систем. Оформление упаковке выполнено в строгом стиле компании Noctua, данное оформление уже знакомо нашим читателем по предыдущим обзорам систем охлаждения от этой компании.

Открыв упаковку, мы обнаружили двух сантиметровый слой полимерного материала, который фиксировал все содержащиеся в ней боксы. Да, компания Noctua следует своему фирменному стилю и продолжает раскладывать комплекты крепления, аксессуары и сам кулер по различным коробочкам.

Раскрыв каждый из боксов, кроме радиатора NH-D15, мы обнаружили следующий комплект поставки:

• Наборы крепления SecuFirm2 для платформ AMD и INTEL;
• Инструкции по установке для каждой из платформ;
• Два вентилятора Noctua NF-A15 PWM со скобами крепления;
• Один разветвитель NA-YC1 и два резистора NA-RC7  для подключения вентиляторов;
• Силиконовые шпильки и винты-саморезы для крепления одного из вентиляторов к корпусу;
• Облегченная крестовая отвертка;
• Тюбик с термоинтерфейсом NT-H1;
• Фирменная наклейка Noctua  для корпуса.

Изначально, один из двух комплектных вентиляторов установлен на радиаторе. При первом взгляде, Noctua NH-D15 действительно очень напоминает своего предшественника NH-D14, но новинка явно раздалась размерах и выглядит более «дутой».

Демонтировав вентилятор, мы можем более подробно изучить конструкцию радиатора. Она по-прежнему представляет собой стандартную двух секционную башню. Основание и рассеивающие ребра выполнены из меди, которые полностью покрыты никелем для защиты от воздействия окружающей среды. Благодаря используемому материалу радиатор весит ровно 1000 грамм, килограмм – значительный вес, а при установке вентиляторов конструкция составляет уже все 1320 грамм.

С фронтальной стороны мы можем увидеть, что для отвода тепла используются шесть тепловых трубок. По всей площади установлено одинаковое количество рассеивающих ребер, всего их 45 штук, а зазор между ними ровняется примерно двум миллиметрам. По заявлению производителя, общая площадь рассеивания составила 12600 см².

Тепловые трубки проходят ровно по центру каждой башни, технология их комбинированной расстановки, которую мы могли наблюдать в NH-U14S, не используется, похоже инженеры Noctua оставляют запас прочности для следующих лет…

Грани рассеивающих ребер значительно изменили свою форму, вместо зубцов по всей длине, осталась лишь парочка таких по краям, а к центру ребра теперь немного утопленные. Скорее всего, эти изменения сделаны для улучшения шумовых показателей при использовании комплектных вентиляторов.

Основание радиатора выполнено на достойном уровне, это первая модель от Noctua у которой мы наблюдаем зеркальный эффект, ранее основания выглядели матовыми. Однако, следы небольшой фрезы все же имеются.

К основанию изначально прикреплены «ушки» с предустановленными болтами для крепления, как показывает опыт установки предыдущих кулеров с таким решением – это действительно удобно, во время установки попросту не нужно фиксировать болт.

В момент проверки ровности основания, которая выполнялась с помощью лезвия от канцелярского ножа, я впервые задумался о ровности самого лезвия, но более подходящего инструмента, к сожалению, не нашлось.

При изучении отпечатка термопасты, я сразу заметил, что привычка наносить чуть большее количество пасты – для компенсации не ровных оснований, здесь явно не подходит и нужно использовать действительно тонкий слой. Прижимной отпечаток близок к идеальному, но в купе с нашим процессором наблюдается небольшое углубление в центре – тест «лезвием» данного углубления на подошве радиатора не выявил.

Как мы уже упоминали, в комплекте поставки есть два вентилятора Noctua NF-A15 PWM, они уже знакомы нам как в составе NH-U14S, так и при отдельном использовании. Вентиляторы имеют габариты 150х140х25, их крыльчатка вращается в диапазоне от 400 до 1500 об/мин, а гидродинамический подшипник SSO2 может похвастаться наличием магнитной стабилизации и хорошими показателями срока службы.

Для установки на материнскую плату ASUS Sabertooth Z87 мы использовали бокс крепления SecuFirm2 под платформу Intel. Сборка «фундамента» не составила затруднений, роль каждого компонента понятна и все собирается на интуитивном уровне. Для пользователей, у которых могут возникнуть вопросы, имеется хорошо детализированная инструкция. Качество этих инструкций мы уже отмечали в предыдущих обзорах, здесь все также хорошо.

Однако, несколько моментов установки мы все же отметим. Во первых, для платформы Intel в комплект поставки вошел очень добротный бекплейт, если учитывать большой вес самого NH-D15 то его наличие просто необходимо.

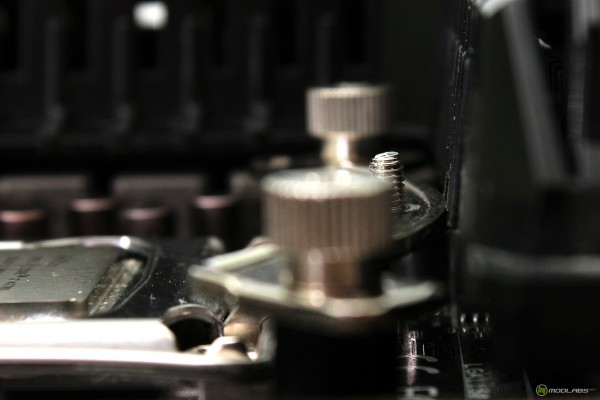

Во вторых, в момент установки продольных планок, мне на секунду показалось, что придется снимать кожух с материнской платы, но планка заняла свое место, по хоккейному сказать: в касание!

Пусть все обошлось, но для предотвращения неприятностей при установке, мы рекомендуем заранее ознакомится со списком поддерживаемых плат и следующим чертежом основных размеров.

Производитель гарантирует высокий уровень совместимости со всеми видами оперативной памяти. Данные гарантии могут быть сдержаны благодаря наличию семи усечённых ребер, так запас «прочности» составляет 64мм. Даже при установке нашего комплекта памяти Transcend aXeRAM с довольно высокими радиаторами остался запас порядка 10мм.

Жаль, но выше описанные плюсы совместимости с оперативной памятью мы можем применить только при использовании одного вентилятора. При желании установить второй NF-A15 PWM начинают возникать нюансы. Например, на нашей системе получилась следующая ситуация: вентилятор попросту упирался в оперативную память или кожух материнской платы, при этом габариты всей конструкции увеличивались примерно на 35мм, а это уже перебор для большинства компьютерных корпусов. И в данном случае, пользователю придется искать компромисс между производительностью системы охлаждения процессора и наличием радиаторов на планках оперативной памяти. Быть может, Noctua стоило комплектовать NH-D15 одним более стандартными NF-S12A FLX?

Тестирование NH-D15 производилось на тестовом стенде со следующей конфигурацией:

• Процессор: Intel Core i7 4770K @ 4400 МГц (HT включена, Turbo - выключена);
• Термоинтерфейс: Noctua NT-H1;
• Материнская плата: ASUS Sabertooth Z87;
• Оперативная память: Transcend aXeRam DDR3-2400;
• Жёсткий диск: Transcend Half-Slim SSD TS64GHSD740 (для системы), Seagate ST3250410AS для данных;
• Блок питания: Seasonic X-1250 GOLD (SS-1250XM);
• Microsoft Windows 8.1 Professional + последние обновления.

Прямых конкурентов для NH-D15 на момент тестирования у нас не оказалось,  поэтому мы решили сравнить новинку с системой водяного охлаждения среднего уровня. В ее состав вошли следующие компоненты: Ватерблок D-TEK FuZion, помпа Laing DDC-1T Plus, радиатор Cooled Silence 120mm, расширительный бачок и шланги от ProModz. Конечно, большинство данных «деталек» уже морально устарели и радиатор всего лишь односекционный. Это обычная СВО, не претендующая на максимальную производительность.

Тестирование производилось в четырех режимах: Первые два режима различались количеством вентиляторов: один или два. Во втором и третьем режимах, вентиляторы использовались с понижающими обороты резисторами и без них. Оба вентилятора подключались напрямую к материнской плате, за исключением режима с резисторами.

В ходе тестирования частота и напряжение процессора были зафиксированы вручную на отметке 4400МГц при напряжении 1.38В, все опции энергосбережения были отключены, управление оборотами вентиляторов в опциях материнской платы так же было отключено. Напряжение довольно высокое для данного процессора, но оно было увеличено специально, для большей нагрузки. Хочу отметить, что стендовый процессор прошел процедуру скальпирования, и теперь хранит пару капель жидкого метала под своей крышкой.

В качестве Burn-теста выступала программа LinX 0.6.4 AVX, температура процессора контролировалась утилитами ASUS Thermal Radar и С-Temp. Температура окружающего воздуха контролировалась при помощи трех дополнительных датчиков на материнской плате  Sabertooth Z87. Изначально производилась установка и замеры температуры, после чего повторялся процесс установки и замеры производились заново. На графике отображены средние значения за два подхода тестирования.

Как видим, NH-D15 в одном из режимов, смог превзойти обычную систему водяного охлаждения, пусть при этом его вентиляторы крутились быстрее и шумели чуть больше, но он был холоднее. Его предшественник таким похвастаться не мог, но дабы уйти от очень большой темы «воздух или вода» предлагаю подытожить результаты по самой новинке.

Однозначно радует тот фактор, что Noctua продолжает следовать своим лучшим традициям и производит кулеры действительно высокого качества, с расширенным комплектом поставки и отличным уровнем производительности. Судя по рекомендованной цене, за это качество пользователю придётся заплатить примерно 100 долларов США, но мы уже привыкли, что пока новинка не появится на прилавках отечественных магазинов ценовые прогнозы делать рано.

Конечно, крупные габариты и большой вес NH-D15 могут отпугнуть некоторых пользователей, но в данном случае, при максимальном уровне производительности это равносильно сложностям при установке все той же СВО: как проложить шланги? Расширительный бачок должен быть повыше…

В любом случае, NH-D15 займет достойное место на нашем тестовом стенде, и я уверен, будет соперничать еще не с одним десятком различных систем охлаждения.
