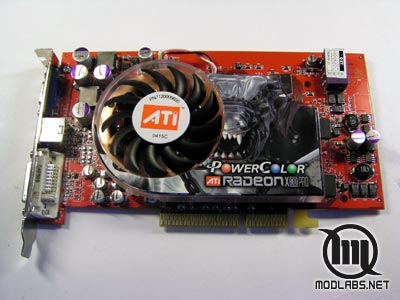

Карта является точной копией референсного дизайна ATI, но изготовлена на собственных мощностях компании Tul (бывшая C.P.Technology, именно ей принадлежит торговая марка PowerColor). В целом, ATI начиная с Radeon 9700, разрабатывают очень похожие PCB, с каждым поколением "вылизывая" уже существующую конструкцию. При этом, оптимизация явно преследует две цели - как улучшение потенциала платы, так и снижение расходов на производство.

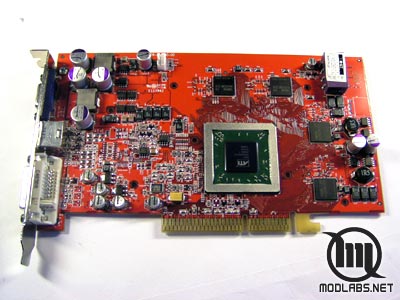

Новые PCB заметно проще по дизайну, нежели Radeon 9800 Pro и XT, достаточно сравнить количество деталей в районе графического ядра и чипов памяти, чтобы понять о чем я.

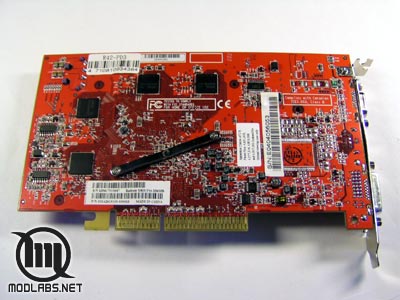

Система охлаждения также упростилась по сравнению с предыдущим поколением: использовав чипы памяти GDDR-3, ATI избавились от необходимости их охлаждения. Поэтому изчезла медная пластина с обратной стороны платы, а собственно кулер "усох" в размерах - конструкция аналогична кулеру на 9800ХТ, но он не закрывает чипы памяти на лицевой стороне карты. Более того, ATI обратили внимание и на вопрос шума - динамическое управление скоростью вращения вентиляторов снижает обороты до минимальных, если температура ядра в пределах нормы. А так как графическое ядро, изготовленное по 0.13 мкм технологии, в штатном режиме греется не слишком сильно, то вентилятор почти всегда работает на малых оборотах, вообще не издавая шума.
Радиатор изготовлен из меди с напаянными ребрами. Для плотного прилегания к чипу с защитной рамкой, в рабочей плоскости имеется углубление по форме рамки. Крепление к карте реализовано тремя винтами, два из которых проходят через крепежные отверстия с двух сторон ядра. Вентилятор с 13 лопастями установлен в передней части кулера и продувает воздух вдоль ребер радиатора. Для создания правильного воздушного потока радиатор сверху накрыт прозрачным акриловым кожухом с наклейкой ATI (забавно, что фирменная наклейка PowerColor просто приклеена поверх оригинальной). В целом, конструкцию системы охлаждения нельзя назвать особо эффективной, но она справляется со своими задачами.

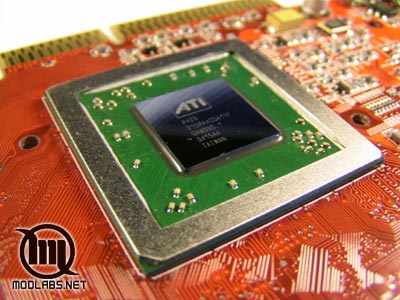

Сняв кулер, мы обнаруживаем чип ATI R420 с маркировкой, соответствующей X800 Pro (X800 XT отличают символы AD вместо АА во второй строке). Частота работы графического ядра - 475 МГц. Количество конвейеров рендеринга - 12. Старшая версия X800 XT Platinum Edition (традиционное сокращение X800 XT-PE) имеет 16 конвейеров, на ней также дополнительно подняты частоты до 525/1125 МГц.

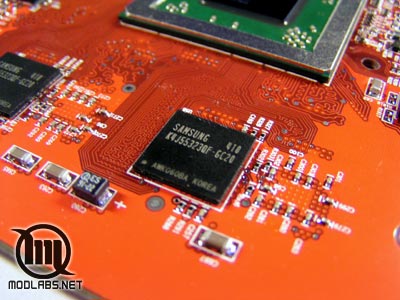

Чипы памяти, установленные на плате, изготовлены Samsung и имеют маркировку GC-20, то есть время выборки равняется 2.0 нс. Такие же чипы устанавливаются на карты NVIDIA GeForce FX 5700 Ultra с GDDR-3 памятью. Штатная частота для них - 1ГГц, но в соответствии со спецификациями ATI на данной плате они работают на частоте 900 МГц. На X800 XT-PE устанавливаются чипы с временем выборки 1.6 нс для обеспечения штатной частоты 1125 МГц.
Я неспроста так подробно описываю отличия X800 Pro от старшей модели. Уже есть сообщения о появлении в продаже перемаркированных X800 XT-PE под видом и по цене X800 Pro. Сомневаюсь, что это носит массовый характер, но все же...
