Мы уже знакомились с видеокартой R9 270X, но после официально анонса на рынок вышло множество решений от различных производителей, в большинстве случаев, эти карты имеют уникальный комплект поставки, более мощную систему охлаждения, а так же полностью пересмотренный дизайн печатной платы, который, увы, встречается довольно редко. Напомним, «Полигон Modlabs» был введен на нашем сайте именно для тестирования столь похожих видеокарт. После обзора и теста референсной карты, мы тестируем все последующие методом сравнения с эталонным вариантом.

Saphire VAPOR-X R9 270X попала к нам в довольно большой упаковке с изображением, на мой взгляд, весьма агрессивно настроенного робота :) Описание карты, размещённое на коробке, очень информативно, мы сразу можем узнать какая карта находится внутри, у некоторых производителей это сделать довольно сложно, так же на обороте, перечислены все технологии, которые использовались при создании VAPOR-X R9 270X.

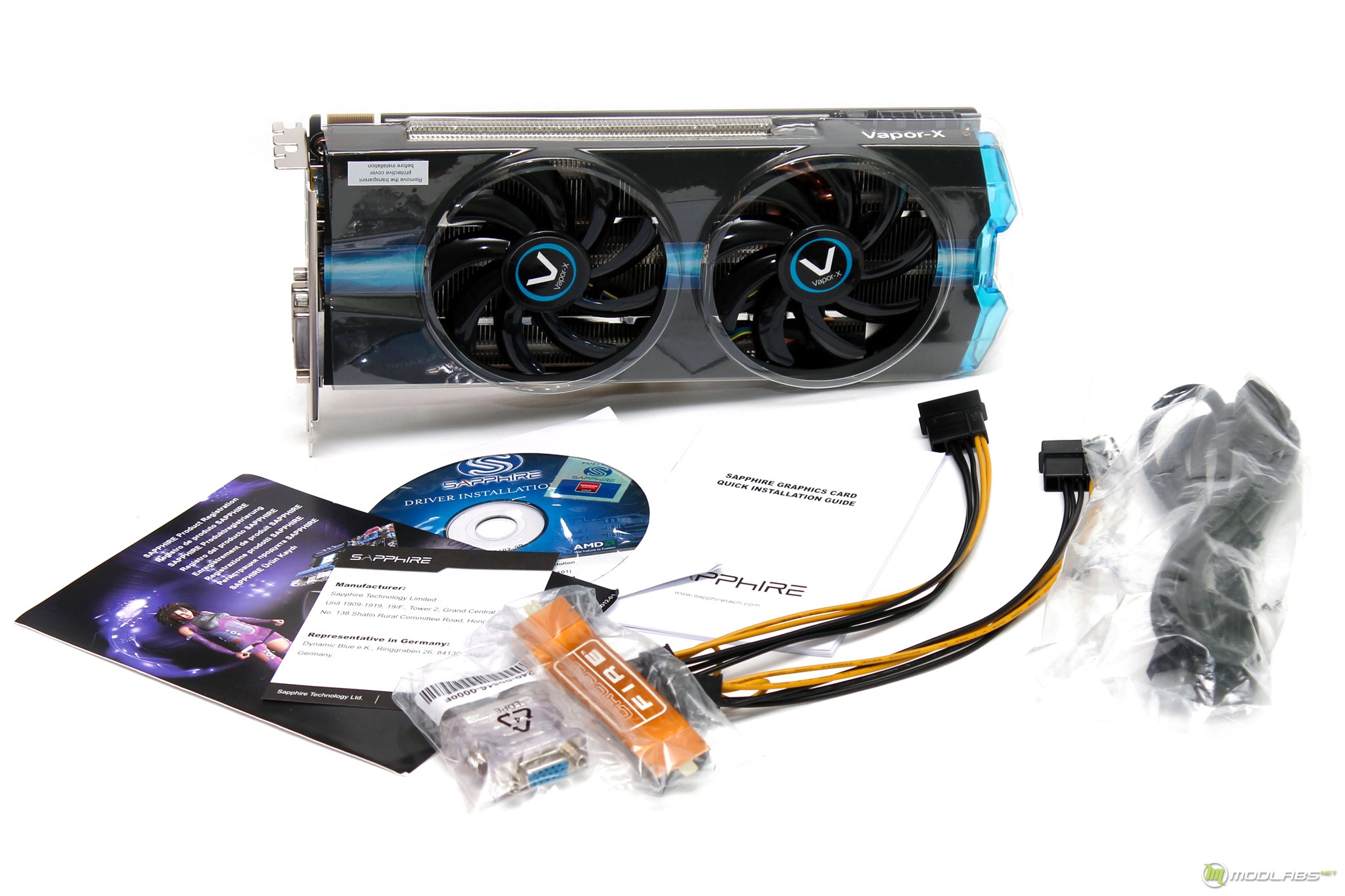

Вскрыв коробку, мы можем увидеть комплект поставки, в него вошли:

• Инструкция по установке и рекламная листовка;
• Диск с комплектом драйверов;
• Один CrossFire мостик;
• Пара переходников питания с Molex на PCI-Express;
• Переходник с DVI на VGA;
• Фирменная наклейка Saphire;
• Кабель HDMI длинной 1.8 метра.

Комплектация очень хорошо продумана и имеет все необходимое для задействования всех возможностей карты, для полного набора не хватает лишь какой-нибудь бонусной игры. Интересно, что для транспортировки производитель защитил кожух системы охлаждения пластмассовой накладкой, обычно это делается одноразовой пленкой.

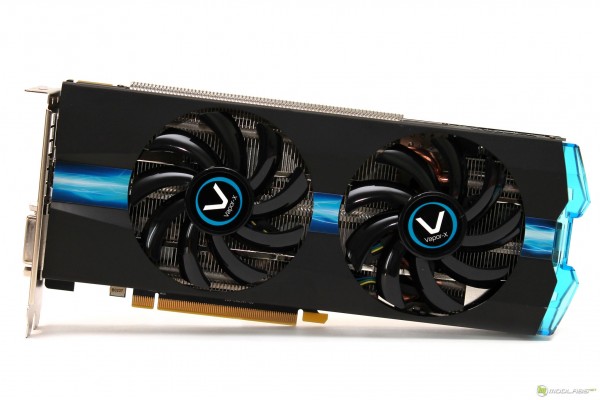

Габариты карты почти не отличаются от референсной, лишь дизайнерская накладка и более длинная печатная плата, немного увеличивают размер, конечно если пользователю это критично, он может снять накладку, открутив два болта. В высоту карта по прежнему занимает два слота расширения, несмотря на то, что используется не турбинная система охлаждения.

Для вывода изображения используется набор разъемов аналогичный эталонный карте:

• 1 x HDMI с поддержкой 3D;
• 1 x DisplayPort 1.2;
• 1 x Dual-Link DVI-D;
• 1 x Dual-Link DVI-I.

Система охлаждения крепится к плате с помощь четырех подпружиненных болтов, дополнительно, надежную фиксацию по углам обеспечивают еще четыре болта.

Кожух системы охлаждения алюминиевый, его демонтаж можно осуществить, открутив четыре болта. За отвод тепла от радиатора отвечают два вентилятора диаметром 90мм, они  крепятся к радиатору с помощь специальной пластины.

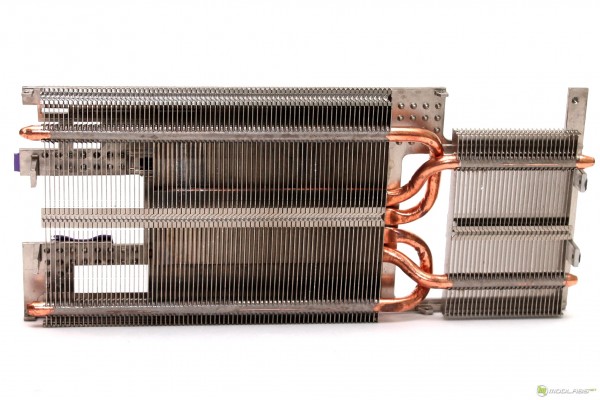

Компания Saphire назвала систему охлаждения VAPOR-X, в ее основе лежит испарительная камера, позволяющая равномерно распределять тепло от графического ядра по всей площади радиатора. Сам радиатор довольно компактный и имеет высоту порядка 20мм, так же стоит отметить, что он разделен на две части. По каждой из частей радиатора, тепло дополнительно распространяется с помощью четырех тепловых трубок, которые сведены с ребрами с помощью пайки. Чипы оперативной памяти и элементы системы питания контактируют с радиатором благодаря термопрокладкам.

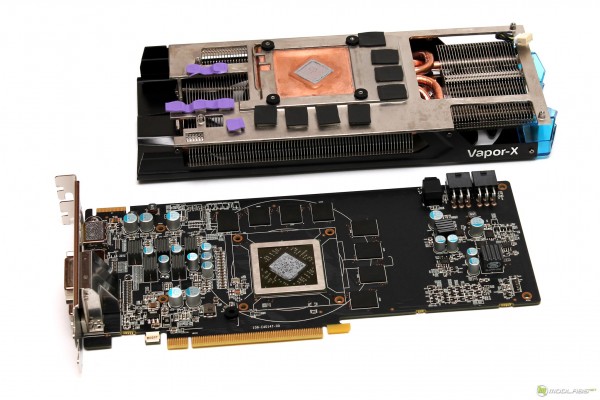

По габаритам, печатная плата немного удлинена относительно референсной, поэтому имеет более рассредоточенную компоновку элементов в правой части. В правом верхнем углу, появился переключатель между первой и второй микросхемой BIOS, для обоих зашиты одинаковые тактовые частоты. Так же плата имеет уникальный дизайн системы питания.

В качестве ШИМ-контроллера используется NCP4206 под его управлением находятся пять фаз питания, каждая из которых основана на микросхеме DrMOS NCP81081, и здесь начинается самое интересное, по информации из даташитов, каждая микросхема имеет максимально возможную силу выходного напряжения на 5а меньше нежели микросхемы эталонной карты и получается, что система питания Saphire VAPOR-X R9 270X на 25А слабее эталонной карты, но этот вывод основан только на теории.

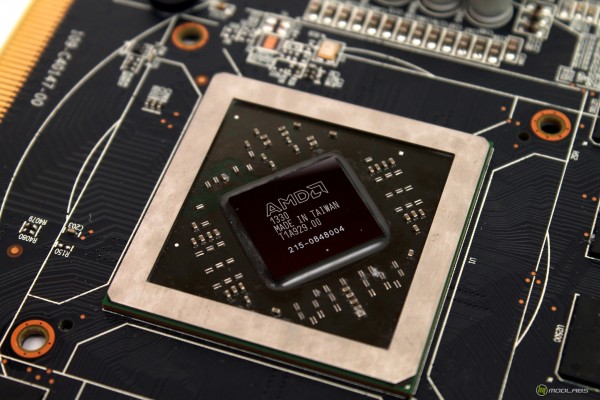

Графическое ядро, это пожалуй единственная часть видеокарты, которая остается неизменной у различных производителей, хотя во времена карт GeForce 6 серии и он мог измениться. В Saphire VAPOR-X R9 270X установлен Pitcairn XT, который выпущен на 30 неделе 2013 года, это всего на неделю позже эталонного образца, ранее побывавшего у нас на тестировании.

На плате установлены чипы памяти производства компании Elpida, они имеют маркировку EDW2032BBBG, заявленная эффективная частота составляет 6.0Gbps. Напомним, что в референсном решении использовались чипы производства SK hynix.

Обратная сторона платы не нагружена основополагающими микросхемами и несет на себе элементы обвязки основных систем.

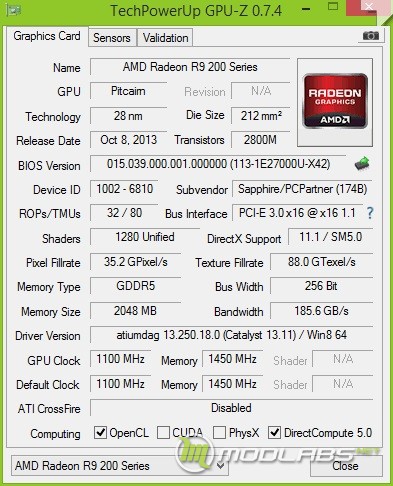

Карта имеет увеличенные частоты относительно эталона, по ядру с 1050 до 1100 и по памяти с 1400 до 1450 остальные показатели остались неизменными. Мы можем назвать данный разгон  маркетинговым, так как даже референсной плате легко покорялись эти частоты.

В штатном режиме, за время прохождения всего пакета игровых тестов, графическое ядро смогло прогреться до 64°C, при этом система охлаждения работала на 37%  мощности и оставалась практически бесшумной.

Для изучения разгонного потенциала рассмотренной видеокарты использовался тестовый стенд со следующей конфигурацией:

• Процессор: Intel Core i7 4770K @ 4400 МГц (HT включена, Turbo - выключена);
• Графический ускоритель: Saphire VAPOR-X R9 270X;
• Материнская плата: ASUS Sabertooth Z87;
• Оперативная память: Transcend aXeRam DDR3-2400;
• Жёсткий диск: Transcend Half-Slim SSD TS64GHSD740 (для системы), Seagate ST3250410AS для данных;
• Блок питания: Seasonic X-1250 GOLD (SS-1250XM);
• Microsoft Windows 8.1 Professional + последние обновления.

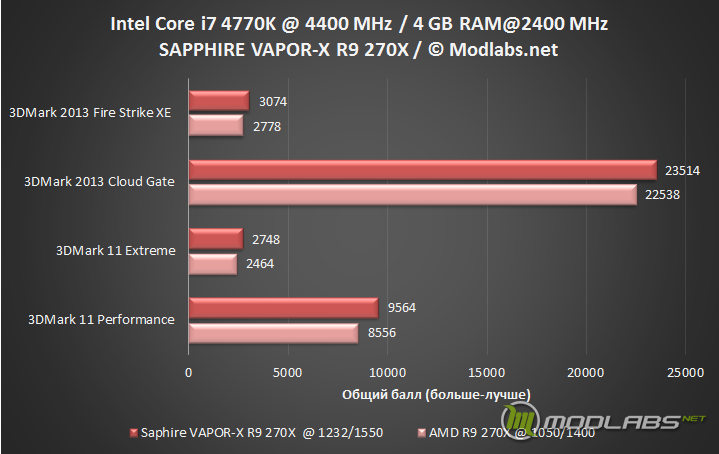

После длительного изучения разгонного потенциала карты, была достигнута максимально стабильная частота в 1232Мгц для графического ядра и 1550Мгц для видеопамяти. Для этого мы зафиксировали обороты кулера на 45%, именно на этом значении система охлаждения продолжала не выделяться из общего шумового фона системы. При таких установках максимальная температура поднялась всего лишь на 3 градуса и составила 67°C

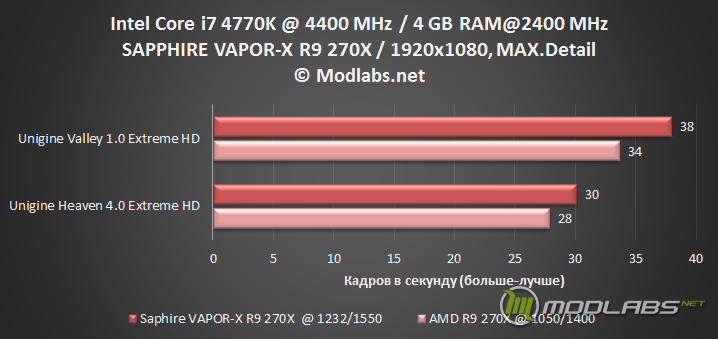

В итоге, видеокарту Saphire VAPOR-X R9 270X из-за применения хорошей системы охлаждения и продуманного комплекта поставки мы можем назвать отличной альтернативной референсной карты. А если учесть, что от разгона прирост производительности в среднем составил 9%, пользователь может всегда выжать из карты еще чуть-чуть и система охлаждения справиться с этим без особого шума. В Московской рознице, на момент публикации статьи карту можно приобрести приблизительно за 7800 рублей, при этом за вариации R9 270X от других производителей просят аналогичную сумму, поэтому, выбор как всегда, остаётся за конечным пользователем.
