Младшая девятка. Обзор и тестирование SAPPHIRE DUAL-X R9 270

После анонса линейки новых видеокарт R7 и R9 от компании AMD прошло почти два месяца, за это время на рынке появлялось множество вариаций R9 270X и R9 280X от различных производителей, в свет вышел флагман серии R9 290X и сейчас, после выхода видеокарт, каждая из которых является представителем определенного ценового диапазона, выходят другие решения и они, можно сказать, заполняют переходные  пустоты между каждой ценовой категорией, одной из таких карт оказалась AMD R9 270. Она занимает довольно интересную нишу между AMD R7 260X и R9 270X и на данный момент, является младшим представителем серии R9.

AMD R9 270 позиционируется как быстрейшая карта с тепловым пакетом до 150W, при этом, со слов AMD, позволяет играть современные игры в высоком разрешении.

Если сопоставлять R9 270 с представителями видеокарт уходящей серией HD7000, то новинка приходит на смену HD 7850 и в отличии от перехода с HD 7870 на R9 270X, при котором основные характеристики карты остались вовсе неизменными и получился так называемый ребрендинг с небольшим повышением тактовых частот, R9 270 приносит с собой увеличение количества потоковых процессоров на 35%.

Первой из представителей AMD R9 270, которая попала к нам на тестирование, оказалась не референсная SAPPHIRE DUAL-X R9 270. Ее обзор мы будет производить методом сравнения с ранее рассмотренной SAPPHIRE VAPOR-X R9 270X.

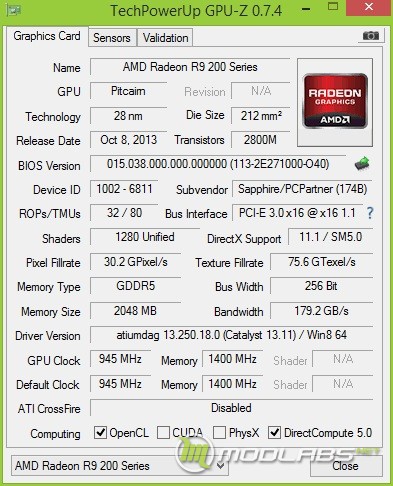

Основные технические характеристики AMD R9 270 мы можем изучить благодаря скриншоту программы GPU-Z. В AMD R9 270 используется графическое ядро Petcaim, изготовленное по нормам 28нм техпроцесса, в него вошли 32 блока растеризации, 80 текстурных блоков и 1280 шейдерных блоков. Как видим, в R9 270, по сравнению с R9 270X все вычислительные блоки остались на месте, что позволяет надеется на аналогичный уровень производительности. Графическое ядро работает на частоте 945Мгц, и здесь Sapphire приложили свою руку и произвели небольшой оверклокинг, например, частота референсных карт составляет 925Мгц. Видеопамять работает на эффективной частоте в 5600 МГц и имеет 256ти битную шину.

SAPPHIRE DUAL-X R9 270 поставляется в коробке, с дизайном и размерами аналогичной оной у VAPOR-X R9 270X. Однако, немного изменилось цветовое оформление, с синего на пурпурный. Информативность упаковки не утерялась, мы по прежнему можем увидеть все основные характеристики и технологии используемые при создании карты.

Комплект поставки, как и коробка, так же аналогичны Xвой версии, но вместо двух переходников питания, имеется только один, а для R9 270 более и не нужно. Как говорится, если все хорошо, зачем что- то менять :). Для напоминания, перечислим всю комплектацию:

• Инструкция по установке и рекламная листовка;
• Диск с комплектом драйверов;
• Один CrossFire мостик;
• Один переходник питания с Molex на PCI-Express;
• Переходник с DVI на VGA;
• Фирменная наклейка Saphire;
• Кабель HDMI длинной 1.8 метра.

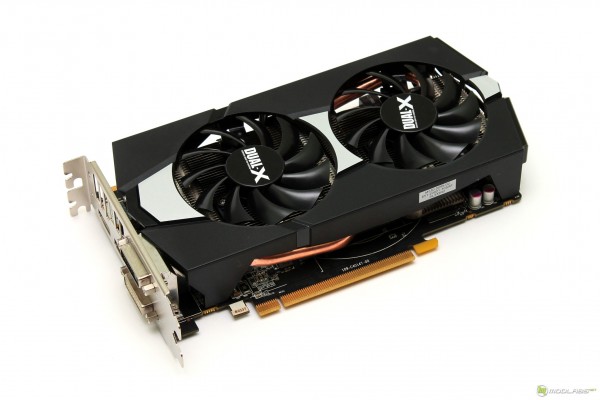

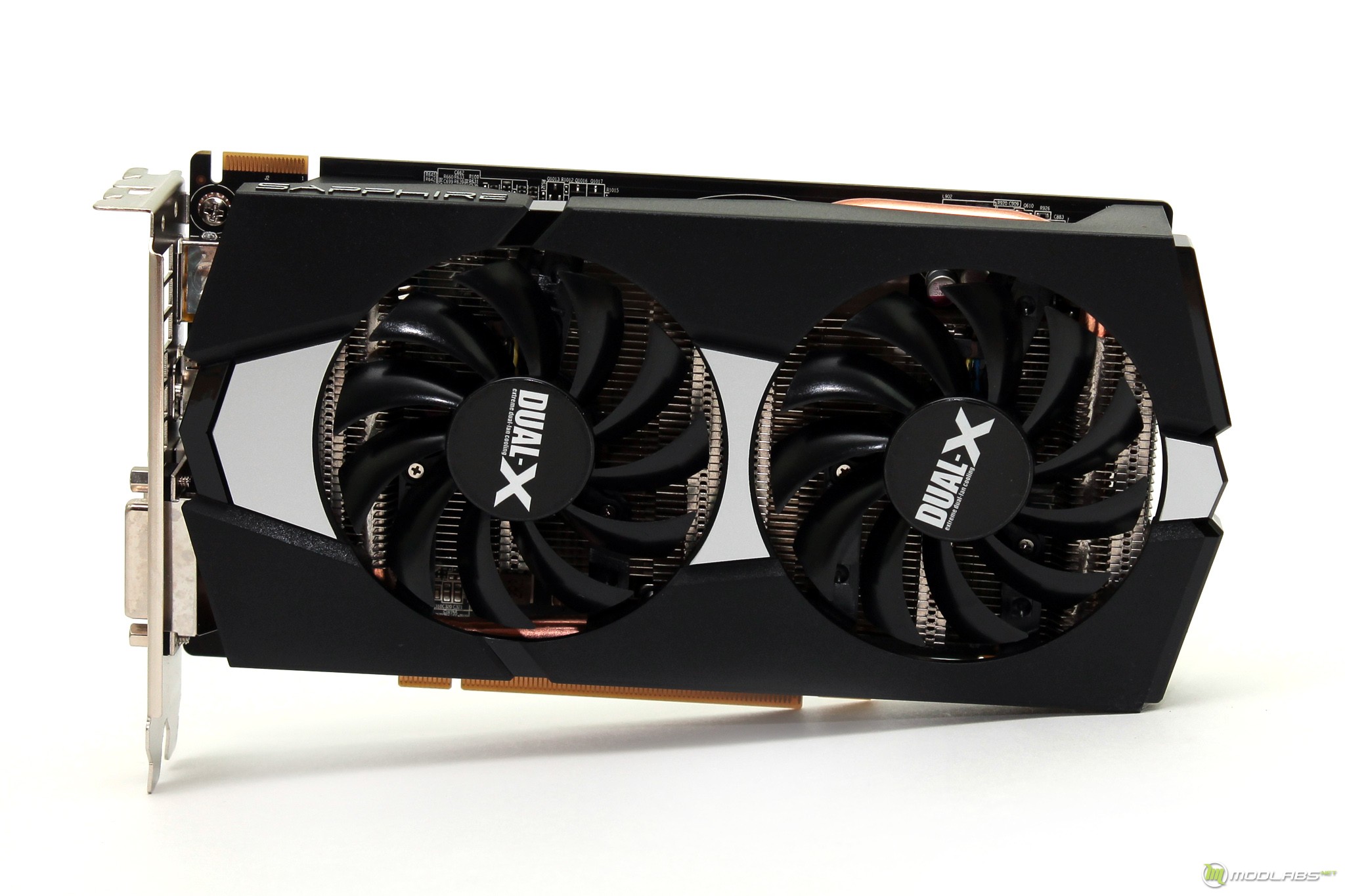

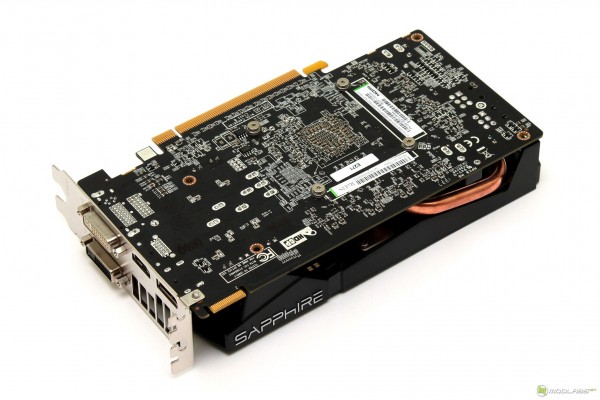

При первом взгляде на карту сразу замечаем, что ее размеры уменьшились в длину, а замеры лишь подтвердили данный факт, итоговая длинна составила 226мм это на 36мм короче платы R9 270X. При таком размере карта может довольно удачно вписаться в компактную систему на базе материнской платы формата Mini-ITX. В толщину, благодаря системе охлаждения карта по-прежнему занимает два слота расширения, можно сказать, что данной размер является уже устоявшимся стандартом для большинства видеокарт почти всех ценовых диапазонов. Если говорить о дизайне, SAPPHIRE DUAL-X R9 270 не имеет на своем борту каких-либо пестрых изображений или узоров и выполнена в строгом дизайне темных тонов.

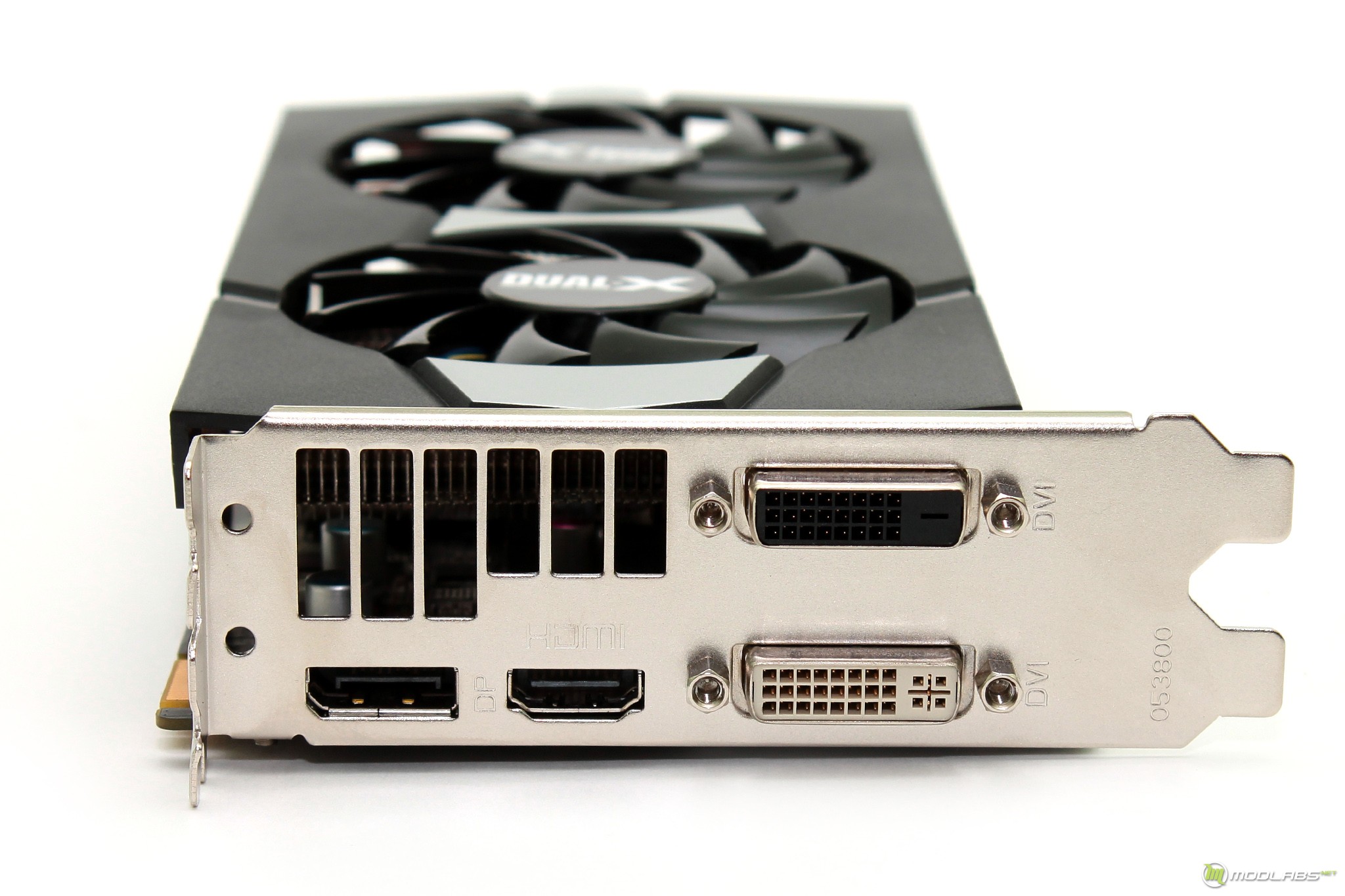

Набор разъемов для вывода изображения так же не изменен, это все те же:

• 1 x HDMI с поддержкой 3D;
• 1 x Display Port 1.2;
• 1 x Dual-Link DVI-D;
• 1 x Dual-Link DVI-I.

Система охлаждения крепится к плате с помощью четырех подпружиненных болтов и более не имеет дополнительного крепежа, но учитывая габариты карты и вес самого радиатора, это вполне приемлемо.

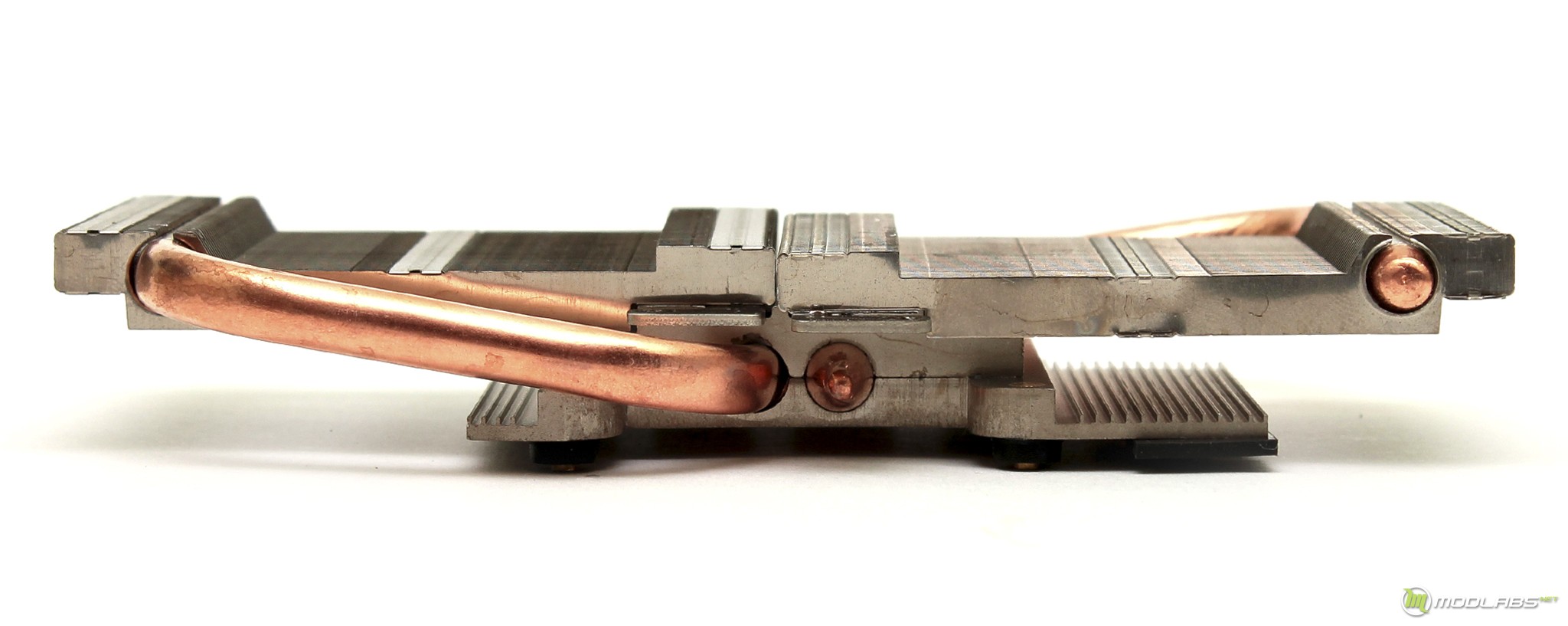

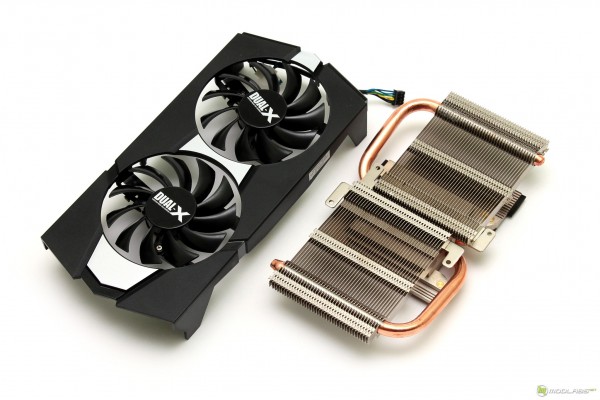

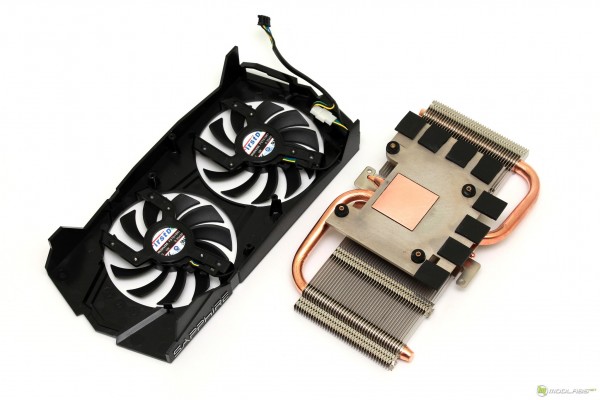

После демонтажа, мы можем изучить систему охлаждения более детально, в ее основании находится алюминиевый радиатор, тепло по которому разносят две тепловые трубки, за непосредственный контакт с графическим ядром отвечает медное основание и всю эту конструкцию скрепляет довольно качественная пайка. Сверху, радиатор накрывается кожухом, к которому крепятся два вентилятора FD7010H12S диаметром 72мм. Устройство кожуха таково, что после прохождения через радиатор, большая часть нагретого воздуха остается в корпусе, хотя если вспомнить, что тепловой пакет DUAL-X R9 270 составляет 150W, этот факт становится не столь критичным.

 Радиатор также охлаждает чипы оперативной памяти, контактирующие с ним благодаря термопрокладкам, чего нельзя сказать об элементах системы питания, они вынуждены охлаждаться только потоком воздуха от вентиляторов. За время прохождения всего пакета тестовых приложений, графическое ядро смогло разогреться до 62°C, при этом вентилятор работал в автоматическом режиме и раскрутился до 41% от максимальных оборотов. При таких оборотах система охлаждения начала выделяться на шумовом фоне пары кулеров от Noctua.

Так-как печатная плата уменьшилась в размере, компоновка элементов стала более плотной и пустых мест на плате попросту нет. Дополнительное питание подается через один 6pin разъем, вместо двух у R9 270X. А вот разъем для соединения двух видеокарт в связку CrossFire остался на прежнем месте, в левом верхнем углу.

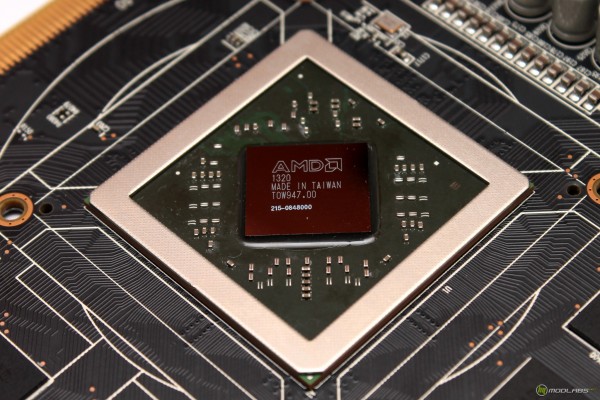

Графическое ядро Pitcairn XT расположено под, уже привычным для нас, углом в 45градусов.

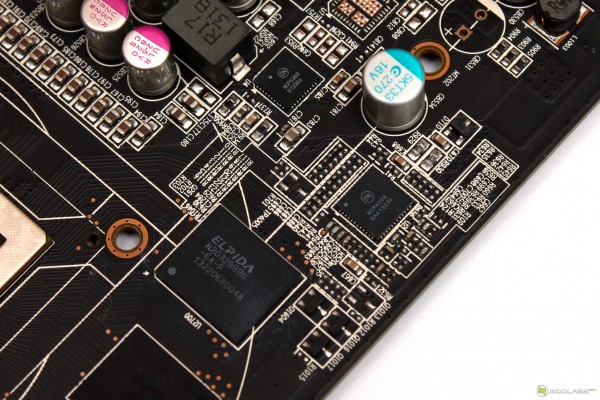

Система питания графического ядра немного уменьшилась в численности, теперь она четырех фазная, это на одну фазу меньше чем у R9 270X, за ее управление отвечает ШИМ-контроллер NCP4206. В каждой из фаз используются DrMOS микросхемы NCP5369. Весь объём памяти набран чипами производства Elpida, их маркировка EDW2032BBBG, на карте Sapphire VAPOR-X R9 270X использовалась аналогичная память.

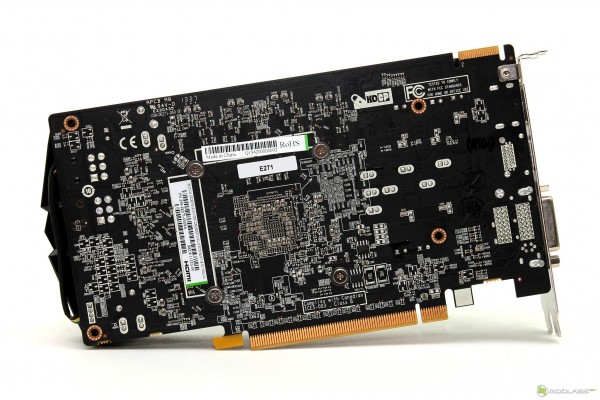

Как и у R9 270X, на обратной стороне платы R9 270 нет каких-либо основополагающих микросхем и на ней находится множество резисторов и конденсаторов.

Для изучения разгонного потенциала рассмотренной видеокарты использовался тестовый стенд со следующей конфигурацией:

• Процессор: Intel Core i7 4770K @ 4400 МГц (HT включена, Turbo - выключена);
• Графический ускоритель: SAPPHIRE DUAL-X R9 270;
• Материнская плата: ASUS Sabertooth Z87;
• Оперативная память: Transcend aXeRam DDR3-2400;
• Жёсткий диск: Transcend Half-Slim SSD TS64GHSD740 (для системы), Seagate ST3250410AS для данных;
• Блок питания: Seasonic X-1250 GOLD (SS-1250XM);
• Microsoft Windows 8.1 Professional + последние обновления.

После того, как мы узнали, что в R9 270 используется полностью аналогичное R9 270X графическое ядро и видеопамять, появились большие надежды на хороший разгонный потенциал. Но в итоге, без каких-либо модификаций со штатной системой охлаждения, SAPPHIRE DUAL-X R9 270 смогла взять частоты в 1060Мгц по ядру и 1500Мгц по памяти, мы можем предположить, что это явные последствия работ по снижению теплового пакета.

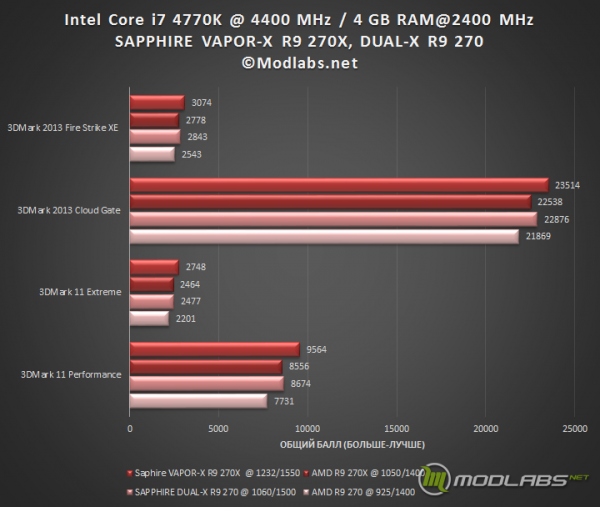

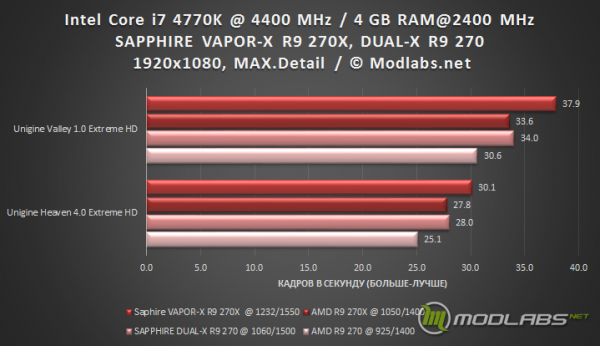

Продолжая общих ход обзора, мы будем сравнивать производительность SAPPHIRE DUAL-X R9 270 со старшим братом Sapphire VAPOR-X R9 270X.

Как видим, разница в производительности целиком и полностью зависит от частотного потенциала карт. С помощью разгона, младшая, без Xвая версия, смогла дотянутся до старшей но не более того.

На момент написания статьи, нам не удалось найти в продаже версий R9 270 и сейчас довольно сложно предугадать насколько большую цену, относительно рекомендованной, для этой карты установит отечественный рынок. Если брать в расчет только рекомендованные цены, то для AMD Radeon R9 270 прямым конкурентом является GeForce GTX 660 и опираясь на результаты нашего предыдущего тестирования, можно сказать, что Radeon R9 270 в этой конкуренции побеждает.

В заключении, отойдя от глобальных сражений AMD и NVIDIA, подведем итог по рассмотренному сегодня экземпляру R9 270 от компании SAPPHIRE, благодаря системе охлаждения DUAL-X карта находится в комфортном шумовом диапазоне и при этом может похвастаться запасом разгонного потенциала, а продуманный комплект поставки является хорошим бонусом.
