Во время анонса видеокарты GeForce GTX 760 мы знакомили вас с ее эталонным образцом, с тех пор сменилось ни одно время года, на рынке появилась большая масса карт с полностью измененным дизайном печатной платы и системы охлаждения. Сегодня, мы рассмотрим одну из них, GeForce GTX 760 iChill HerculeZ 3000 от компании Inno3D, давайте узнаем, на что способна ее система охлаждения, и насколько другой дизайн печатной платы увеличивает разгоный потенциал карты.

GTX 760 iChill HerculeZ 3000 поставляется в коробке средних размеров, однако она немного вытянута в длину. В плане оформления просматривается большая схожесть с другими решениями от компании Inno3D, которые уже были рассмотрены на нашем сайте.

Кроме самой видеокарты в комплекте поставки мы можем обнаружить инструкции по установке, переходник DVI to VGA, наклейку с логотипом компании и шестигранный ключ для системы охлаждения. Можно назвать приятным бонусом наличие коврика для мыши и лицензионного ключа к тестовому пакету 3DMark. Так же имеется один переходник питания, который изволил не фотографироваться и остался за кадром :)

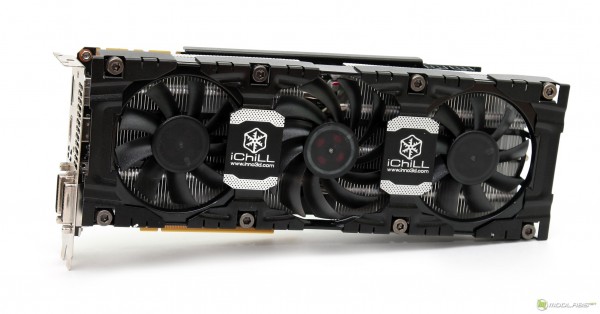

При первом взгляде на GTX 760 iChill, благодаря ее размерам, кажется, что перед вами видеокарта из высшего ценового диапазона, даже недавно рассмотренная GeForce GTX 780 Ti была более сдержена в размерах. Благодаря все той же системе охлаждения, карта занимает три слота расширения и имеет длину в 290мм.

На обратной стороне, почти всю площадь печатной платы накрывает алюминиевый кожух,  мы ознакомимся с его функциями при разборе платы.

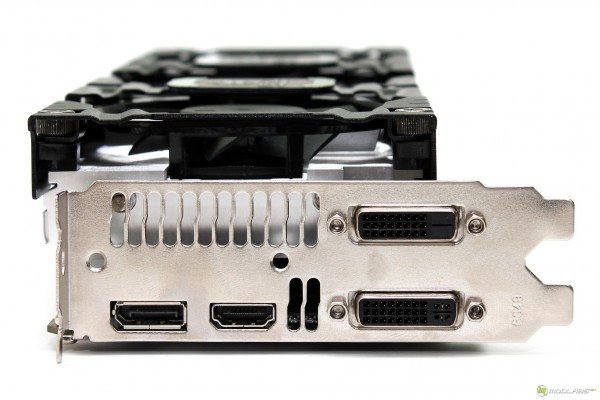

Для вывода изображения используются довольно стандартный набор портов: два  DVI, по одному DisplayPort и HDMI.

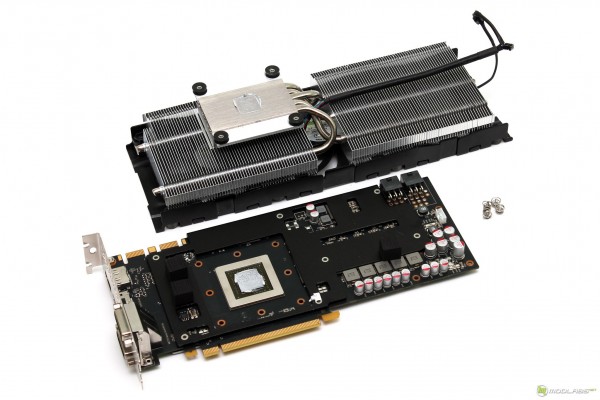

Во время демонтажа системы охлаждения, мы удивились, когда обнаружили, что столь массивный радиатор крепится к плате при помощи всего четырех подпружиненных болтов и более не имеет дополнительной фиксации. Стоит так же отметить, что на стыке платы и радиатора имеется «защитная пломба», при ее повреждении  пользователь сразу лишается гарантии.

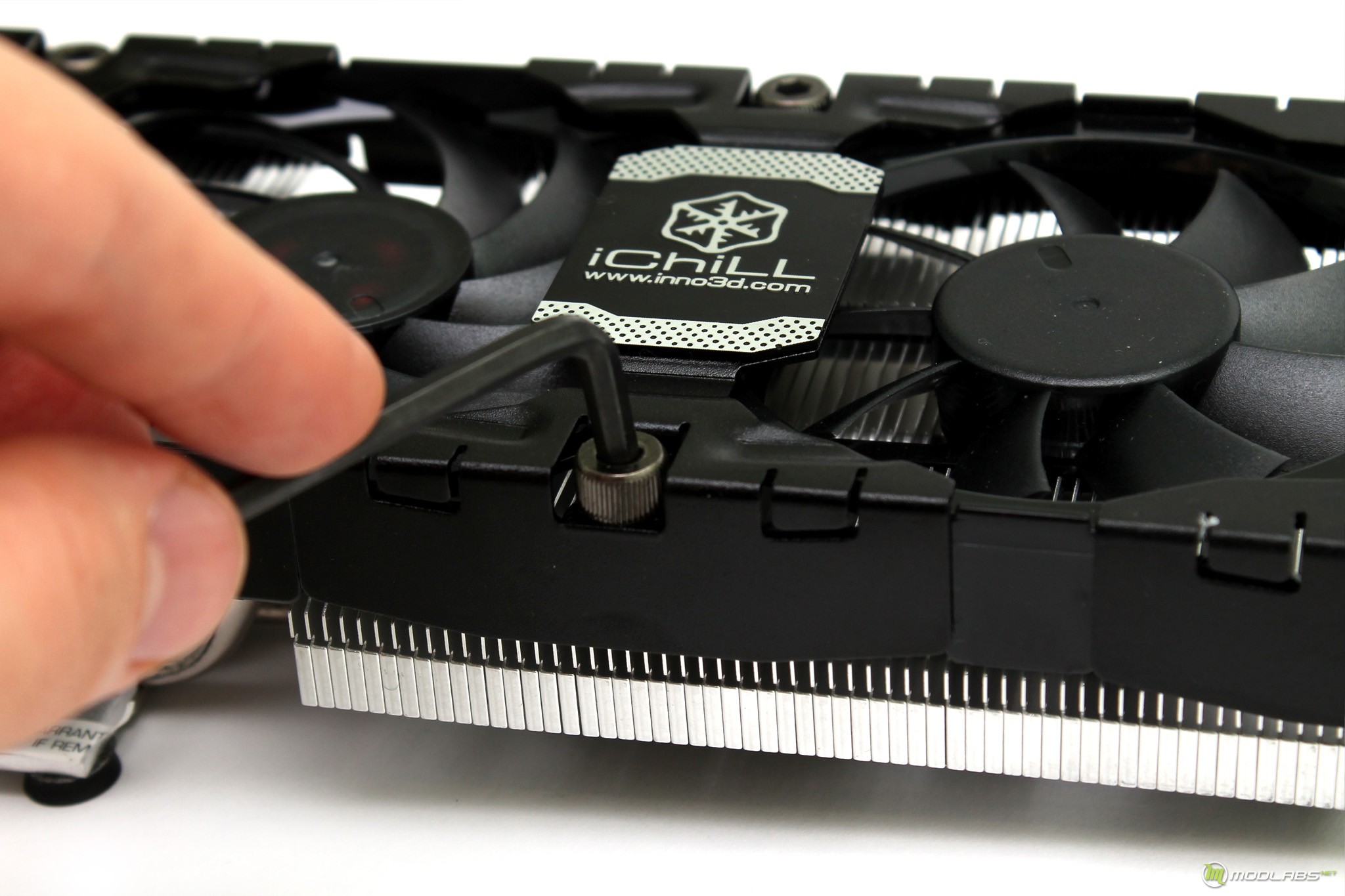

Для снятия вентиляторов с радиатора необходимо открутить восемь болтов, для этого нам понадобится восьмигранный ключ, имеющийся в комплекте. Так же, дополнительно, все три вентилятора крепко фиксируются на радиаторе с помощью пластиковых «ушек».

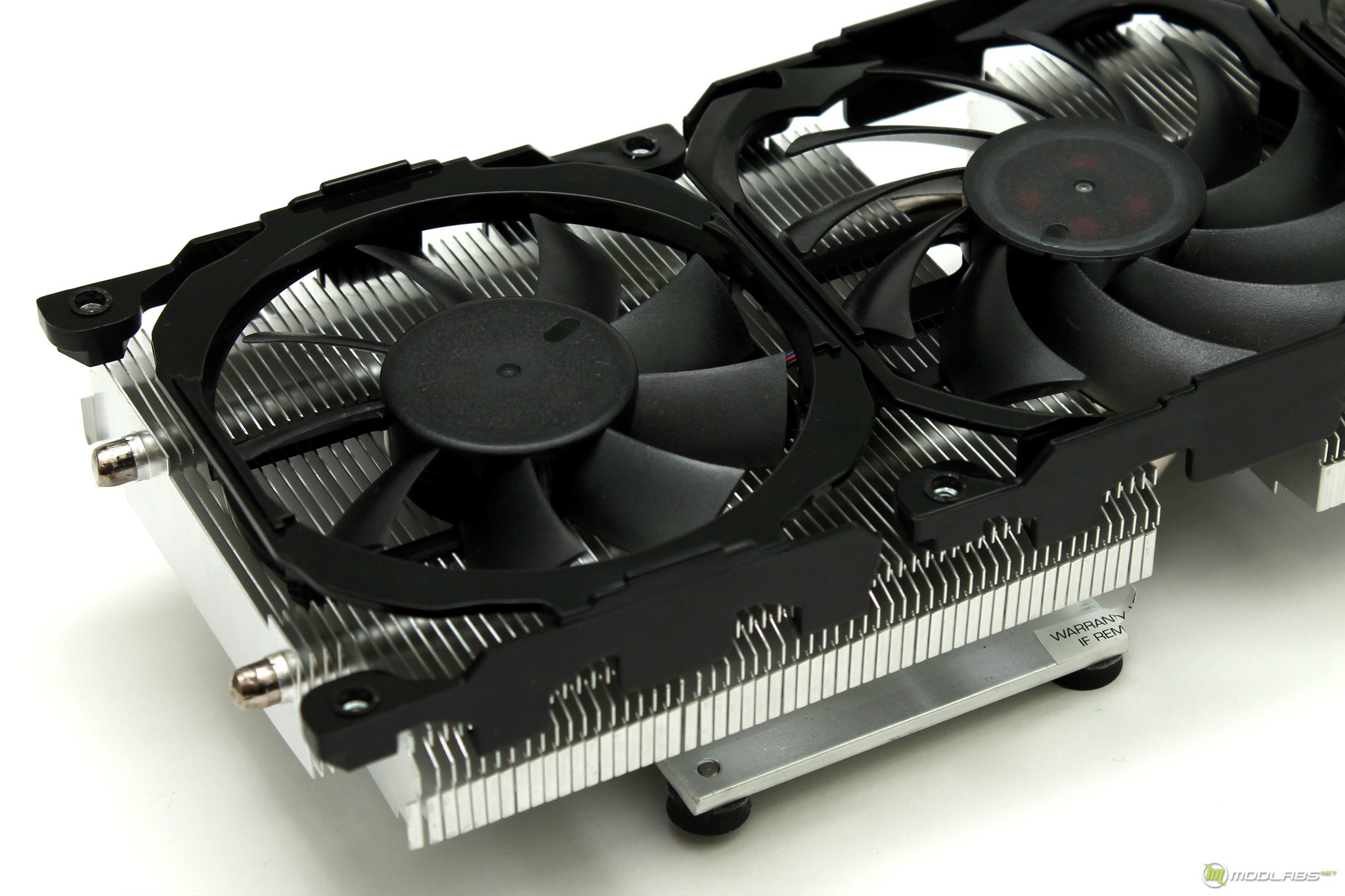

Получается, что радиатор охлаждают три раздельных вентилятора, боковые имеют размер 80мм и маркировку Colorful CF-12815S, центральный Colorful CF-12915S немного больше и имеет размер 92мм.

Радиатор выполнен из двух секций рассеивающих ребер и массивного основания, роль соединяющего элемента выполняют пять тепловых трубок, все части изготовлены из меди и имеют никелированное покрытие. Подошва основания ровная, но имеет следы небольшой фрезы.

Микросхемы памяти и элементы системы питания охлаждаются благодаря радиатору обычного пластинного типа. На него наклеены три прорезиненных стойки, они служат дополнительной опорой для основного радиатора, благодаря им секции не будут прогибаться при небольшом внешнем воздействии.

Две пластины, находящиеся на разных сторонах платы, создают некий «бутерброд», который фиксирует печатную плату и предотвращает ее изгиб. Жаль, но пластина на обратной стороне платы никак не участвует в охлаждении, а ведь при использовании теплопроводящих прокладок, она могла бы отводить тепло от горячих зон печатной платы.

После снятия всех слоев брони, можно взглянуть на печатную плату, как оказалось, она идентична дизайну PCB от GeForce GTX 680, довольно интересное решение. Дополнительное питание подается через два 6-PIN разъёма, конекторы для объединения карт в сли тандем находятся на своем законом месте, в левом верхнем углу платы.

Графический чип GK104 выпушен на 10 недели 2013 года и имеет полную маркировку GK104-225-A2.

Система питания графического ядра пятифазная и управляется шим-контроллером RT8802A, он находится на обратной стороне печатной платы. Интересно заметить, что даже в GeForce GTX 680 были распаяны всего четыре фазы, а здесь все пять.

Общий объём видеопамяти набран восьмью чипами H5GQ2H24AFR производства компании SK Hynix, точно такая же память использовалась и в эталонном образце GTX 760. За питание видеопамяти отвечает двух фазная система.

Как ранее отмечалось, на обратной стороне платы находится один из ШИМ-контролееров, кроме него основополонающих микросхем не наблюдается.

Для изучения разгонного потенциала рассмотренной видеокарты использовался тестовый стенд со следующей конфигурацией:

• Процессор: Intel Core i7 4770K @ 4400 МГц (HT включена, Turbo - выключена);
• Материнская плата: ASUS Sabertooth Z87;
• Оперативная память: Transcend aXeRam DDR3-2400;
• Жёсткий диск: Transcend Half-Slim SSD TS64GHSD740 (для системы), Seagate ST3250410AS для данных;
• Блок питания: Seasonic X-1250 GOLD (SS-1250XM);
• Microsoft Windows 8.1 Professional + последние обновления.

Inno3D iChill GeForce GTX 760 имеет заводской разгон, частота графического ядра увеличена с номинальных  980Мгц до 1059Мгц, видеопамяти с 1500Мгц до 1553Мгц, конечно разгон памяти носит довольно символический характер, но это связано прежде всего с использованием идентичных референсному образцу чипов. Все остальные параметры остались в рамках обычной GeForce GTX 760, дополнительных CUDA ядер к сожалению не добавилось :)

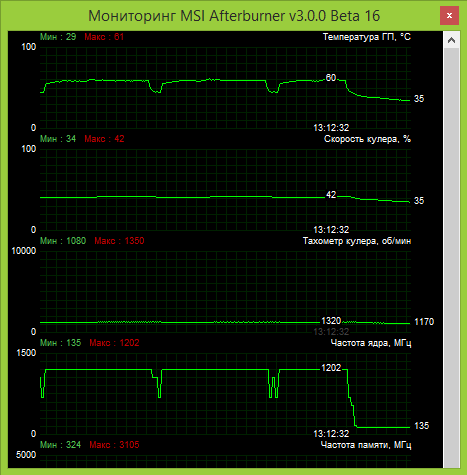

Пришло время поговорить о эффективности системы охлаждения, в режиме штатного разгона за период прохождения тестовых пакетов была зафиксирована максимальная температура в 60°C, при этом система охлаждения работала всего на 42 процентах от полной мощности, результат действительно впечатляющий. Карта лишь немного начала слышится, при установке на открытом тестовом стенде, в корпусе с хорошей вентиляцией она должна остаться почти бесшумной.

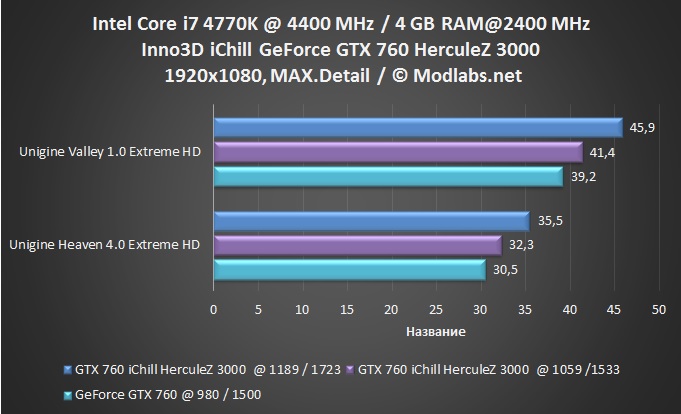

После получения столь хороших температурных показателей давайте проверим на что способна карта на поле разгона, с помощью утилиты MSI Afterburner нам удалось добиться стабильной работы на частотах 1189Мгц и 1723Мгц по графическому ядру и видеопамяти соотвевенно, что в свою очередь позволило наблюдать прироста производительности в срднем на 10% от показателей заводского разгона, а если взять за точку отсчета референстные частоты, прирост от разгона увелчится уже до 15%.

Подводя итоги, можно сказать, что Inno3D iChill GeForce GTX 760 является представителем небольшой категории действительно качественных видеокарт. Благодаря эффективной системе охлаждения карта остается тихой даже при полной нагрузке, по мимо этого  система охлаждения в купе с используемой печатной платой на дизайне от «старшей» GTX 680 позволяет добиваться хороших разгонных показателей, а комплект поставки, включающий в себя приятные бонусы ставит дополнительный плюс при сравнении с версиями GTX 760 от других производителей.

Учитывая все вышеперечисленные качества Inno3D iChill GeForce GTX 760 удостаивается награды ModLabs.net «Выбор Редактора».
