Линейка материнских плат «Republic of Gamers» компании ASUS ориентируется на оверклокеров и геймеров, которые хотят собрать игровую и безупречно производительную систему. Одна из представителей этой линейки, MAXIMUS VI GENE сегодня попала к нам на тестирование, на ее примере предлагаю изучить сходства и различия с платами ASUS из линейки «TUF», а так же провести некую грань сравнения с представителями обычных без серийных плат, с которыми мы знакомились ранее.

MAXIMUS VI GENE попала к нам в довольно красочной упаковке, ее дизайн выполненный в красно-черных тонах полностью соответствует линейки «ROG». На лицевой стороне упаковки мы можем увидеть только название платы, а вот на обратной, находится перечисление основных технических характеристик и упоминание о используемых технологиях, детально рассказать о которых ASUS решила на площади откидывающейся крышки. Смотрового окна для заочного ознакомления с платой нет, здесь олько фотографии и текст.

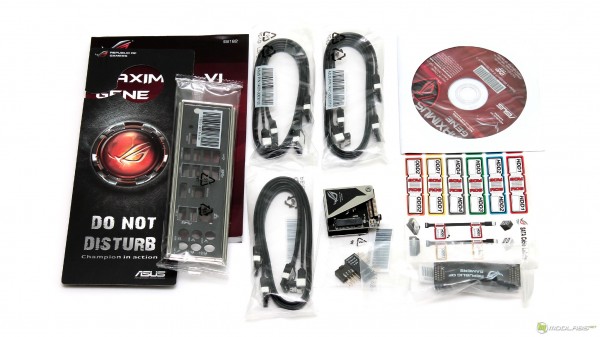

Открыв коробку, кроме самой материнской платы мы можем обнаружить комплект поставки, в который вошли следующие компоненты:

• Шесть кабелей SATA 6Gb/s;
• Заглушка для задней панели корпуса;
• Один SLI-мост;
• Плата mPCIe Combo II;
• Фирменные коннекторы Q-Connector;
• Наклейки для упорядочения кабелей SATA;
• Стикер на дверь с надписью «DO NOT DISTURB Champion in action»;
• Руководство пользователя и DVD-диск с ПО;
• Фирменная наклейка на системный блок.

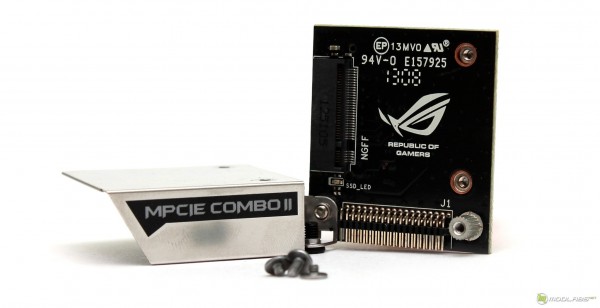

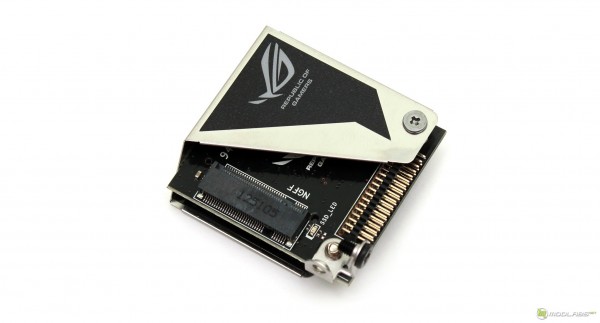

Комплект, можно сказать, стандартный для плат такой ценовой категории. Пользователям с массивом данных из множества жестких дисков безусловно придутся по вкусу наклейки для их учета, но основной изюминкой комплектации безусловно стал модуль mPCIe Combo II. Он предназначенный для установки плат формата Mini PCI-E и накопителей с интерфейсом NGFF 2, решение довольно интересное и нужное, но мы считаем, что поддержка распространенного в наши дни формата mSATA оказалось бы более востребованным. Так же хочется отметить, что в наборе ПО имеются лицензионные программы Daemon Tools Pro Standart и Антивирус Касперского.

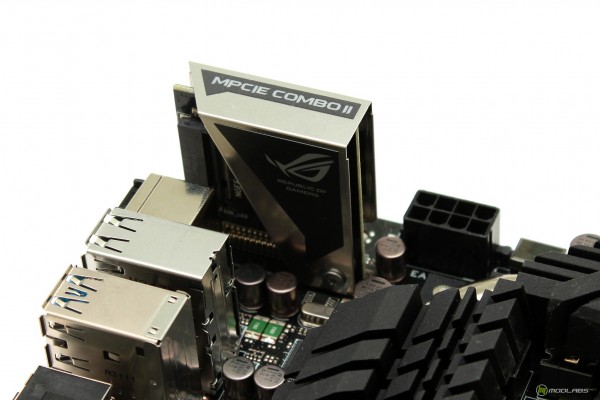

После установки на плату, mPCIe Combo II выглядит как один из элементов I/O панели, в один момент мы подумали, что модуль можно было сделать несъемным и впаять в плату. Но в момент фиксации к материнской плате стало понятно, почему он модульный и съемный, при невозможности его снятия установка плат расширения была бы очень не удобна, а быть может совсем не возможна :). При использовании mPCIe Combo II есть один нюанс, в момент его задействования отключается пятый SATA порт, линия PCI-E отдельная и не приводит к отключению чего- либо.

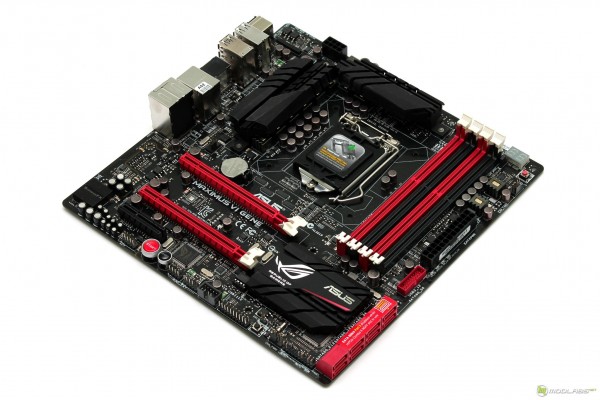

MAXIMUS VI GENE выполнена в форм-факторе micro-ATX и имеет размеры 244х244 мм. Дизайн платы как и у ее коробки полностью соответствует стилю «Republic of Gamers».

На I/O панели расположились следующие разъёмы:

• Шесть USB 3.0 и четыре USB 2.0;
• Один HDMI;
• Один LAN;
• Оптический выход S/PDIF;
• Кнопки ROG Connect и Clear CMOS;
• Шесть аудио разъёмов miniJack.

Навряд ли кто-то испытывает недостаток портов USB, учитывая количество, их должно хватить для подключения всех вариантов периферийных устройств и гаджетов.

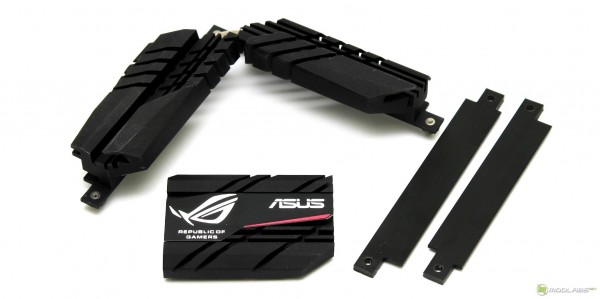

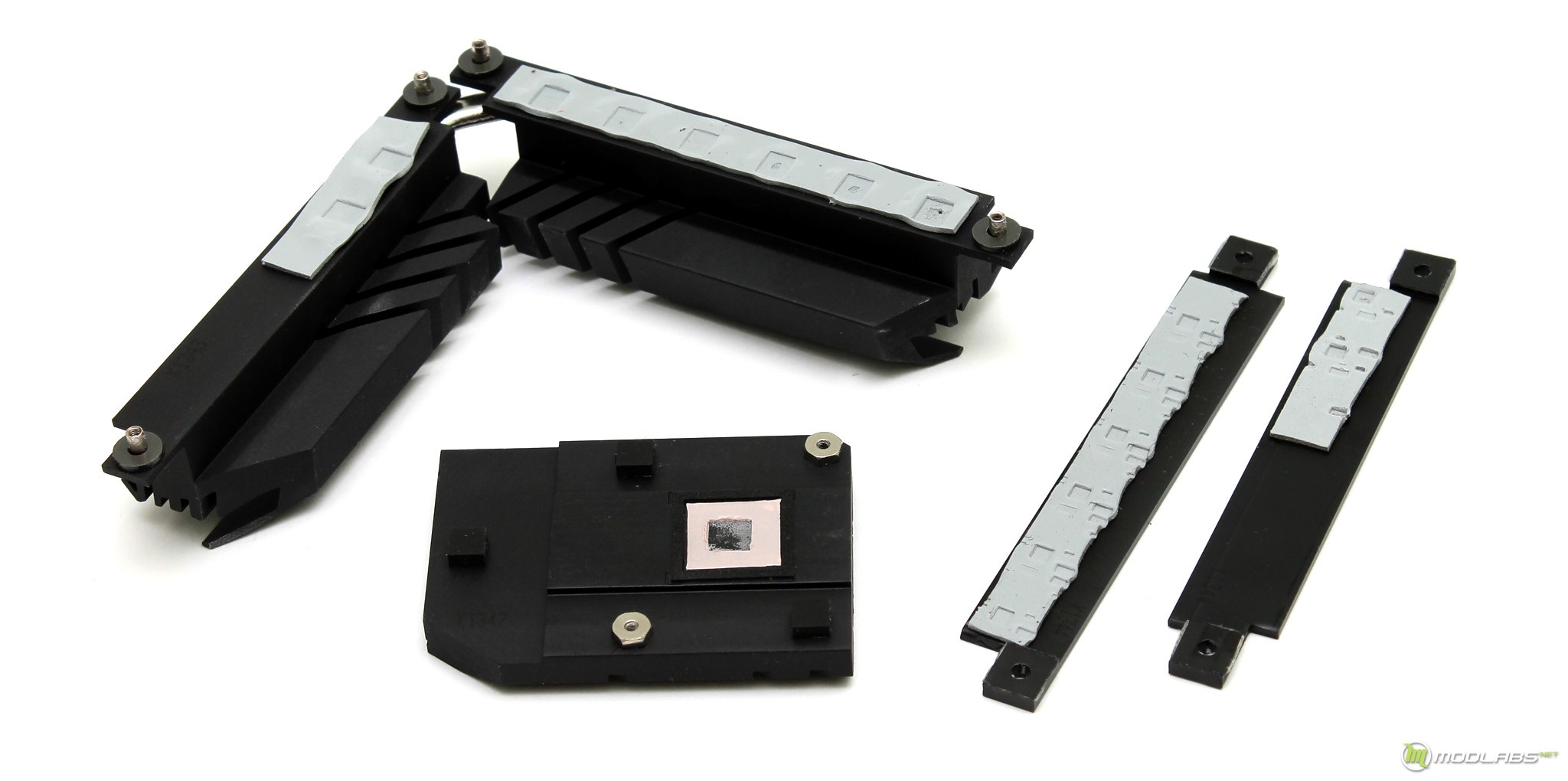

За охлаждение нагревающихся частей платы отвечают два независимых радиатора, оба выполнены из алюминиевого сплава и покрыты черно-матовой краской. Радиатор системы питания в своем основании располагает: одной тепловой трубкой и небольшими бакплейтами, они не только создают опору, но и отводят тепло от силовых ключей, расположенных на обратной стороне печатной платы. Радиатор чипсета более простой, и не имеет множества растягивающих ребер, но при этом довольно массивный и без труда отводит тепло от чипсета.

В качестве термоинтерфейса используется термопрокладки и терможвачка. Крепление к плате осуществляется при помощи подпружиненных болтов, что позволяет регулировать силу и качество фиксации.

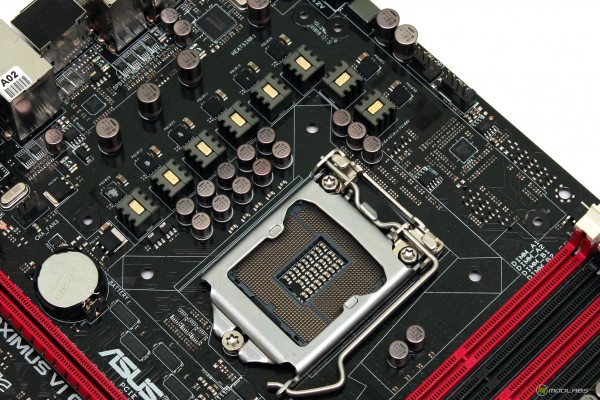

Плата, предназначена для установки процессоров поколения Haswell с разъемом LGA 1150, для обеспечения процессора питанием используется восьмифазная система, управляемая ШИМ-контроллером ASP1251. В каждой из фаз используются уникальные дроссели BlackWing, транзисторы NexFET и конденсаторы Black Metallic.

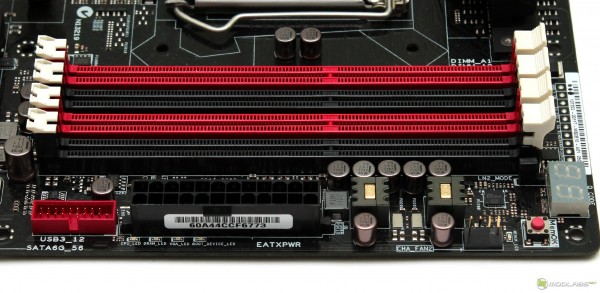

Как и ранее рассмотренные платы, MAXIMUS VI GENE позволяет установить в систему до 32 Гб оперативной памяти, режим работы которой остался не изменен, это по прежнему до 3000 МГц при разгоне, собственно это и есть максимальные значения для данной платформы. Похоже технология MemOK! хорошо зарекомендовала себя и продолжает встречаться на каждой плате от ASUS, кнопка для ее задействования находится в непосредственной близости со слотами памяти.

Так же стоит упомянуть о наличии индикатора POST-кодов, небольшом джемперном переключателе платы в «LN2_MODE», точках замера всех основных напряжений, а так же светодиодов с помощью которых можно выявить виновника из-за которого система отказывается стартовать в той или иной ситуации. Эти функции не встречались нам в рассмотренных ранее ASUS Sabertooth Z87 и Asus Z87-A, а из этого можно сделать вывод, что MAXIMUS VI GENE ориентируется не только на любителей игр, но и на профессиональных оверклоеров, использующих в своем арсенале экстремальные системы охлаждения.

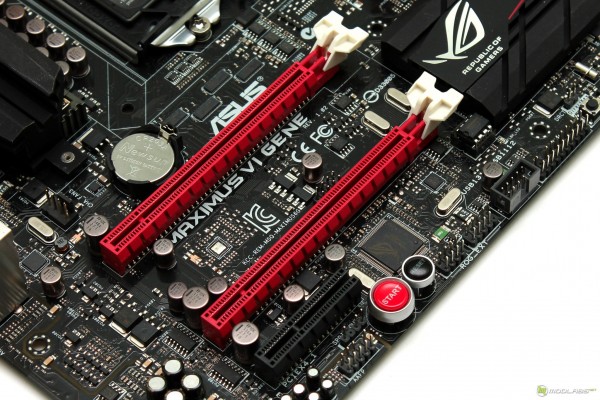

Набор слотов расширения, прежде всего ограничен размерами платы, здесь присутствуют два полноценных PCI Express 3.0 способные разделить между собой 16 линий PCI-E процессора. Дополнительно присутствует один PCI Express 2.0 с четырьмя линиями PCI-E обеспечиваемых силами набора системной логики, этот разъем с одной стороны имеет «пропил», что позволит установить в него любую из имеющихся видеокарт, зачем? Спросите вы. Ответ довольно прост, для достижения максимального разгона процессора с него снимают всю возможную нагрузку, в том числе и обеспечение работоспособности линий PCI-E, как показывает опыт, овеклокеры действительно используют эту технологию и получают прирост частоты для прохождения CPU тестов.

Что касается обычных пользователей, плата позволить собрать систему с тандемом видеокарт CrossFireX или SLI, но при этом у вас более не будет свободных PCI-E разъёмов и в этот момент модуль mPCIe Combo II станет еще более актуальным!

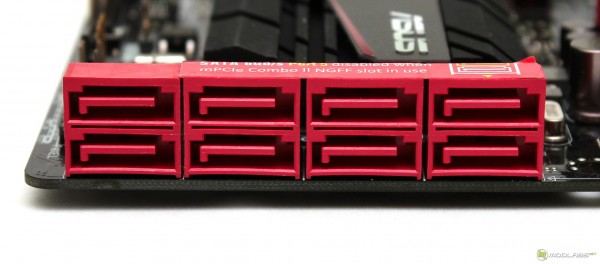

Восемь разъемов SATA расположились в два яруса на правом углу платы, шесть из них обеспечивает набор системной логики Intel Z87, два дополнительных работают благодаря контроллеру ASMedia ASM1061.

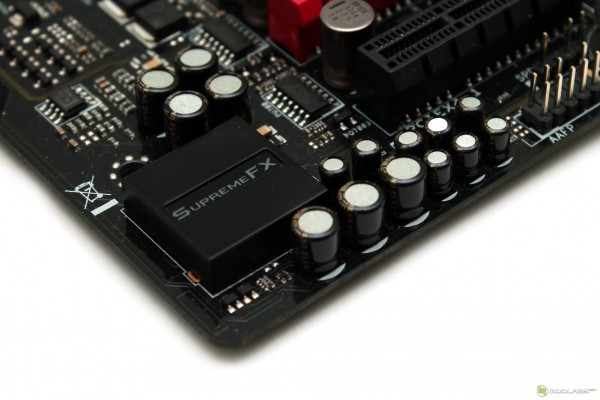

За поддержку звука отвечает кодек Realtek ALC1150, в целом вся звуковая система относится к серии «ROG SupremeFX Audio». Сам кодек находится под защитной крышкой, которая припаяна к плате. Область платы в районе звуковой зоны имеет красную подсветку и использует технологию BD Audio Layer Content.

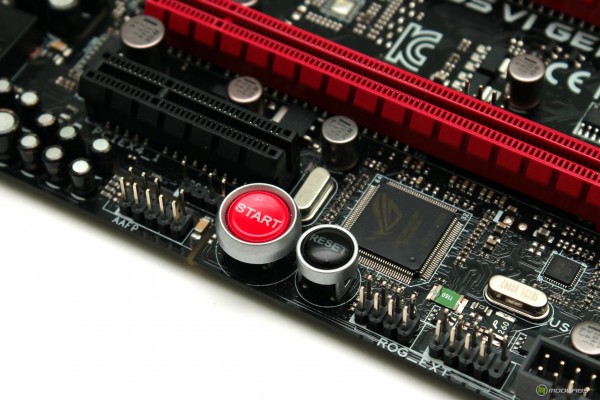

MAXIMUS VI GENE продолжает удивлять нас наличием оверклокерских технологий, на нижнем ребре платы обнаруживаются дополнительные кнопки управления, а именно кнопки включения и перезагрузки. Их наличие может понадобиться энтузиастам использующих открытый тестовый стенд. Плата поддерживает работу с модулем OC Panel, жаль, что он изначально не включен в комплектацию и при необходимости его нужно докупать отдельно.

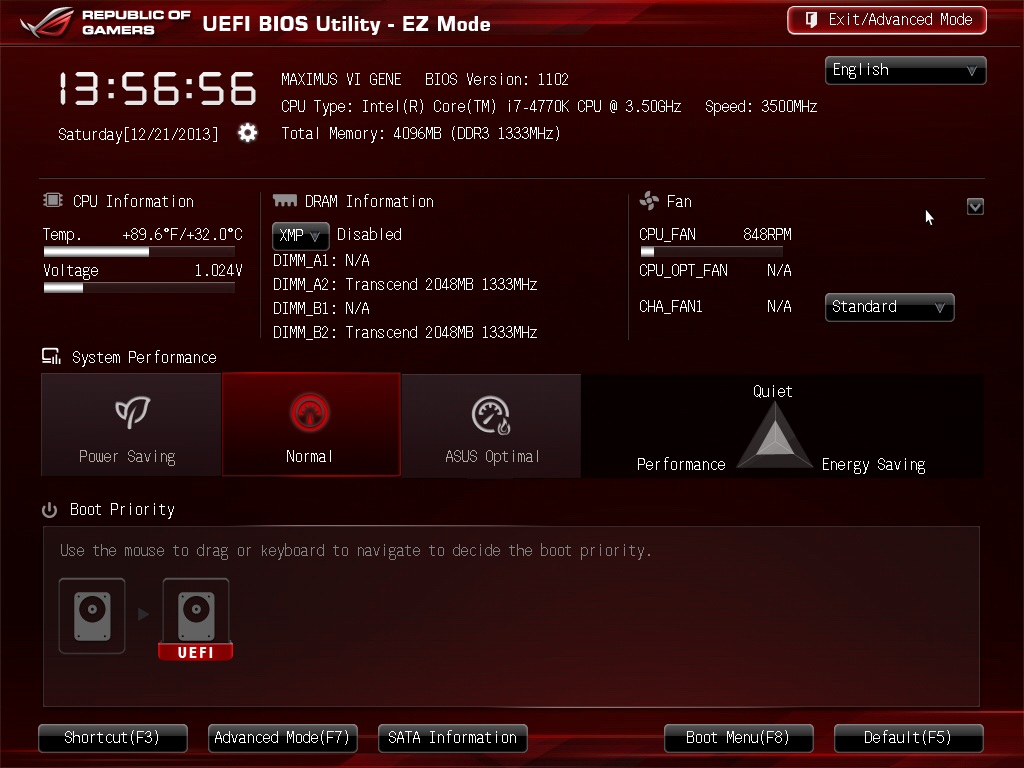

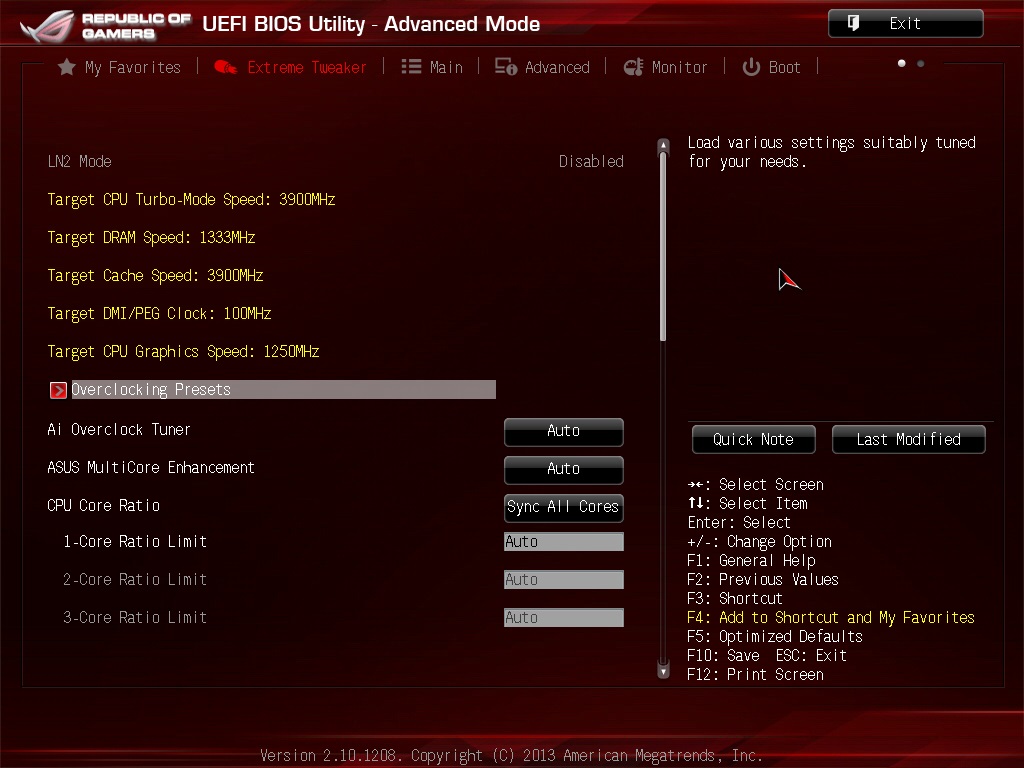

После ознакомления с «железной» частью MAXIMUS VI GENE пришло время поговорить о другой стороне медали. BIOS платы используют оболочку UEFI, которая на этот раз выполнена в красных тонах, опять же еще один элемент говорящий об отношении к серии «ROG». Как и прежде, оболочка разделена на два режима: EZ Mode и Advanced Mode, только в этом случае по умолчанию используется уже Advanced Mode, по всей видимости плата ориентируется именно на подготовленных пользователей.

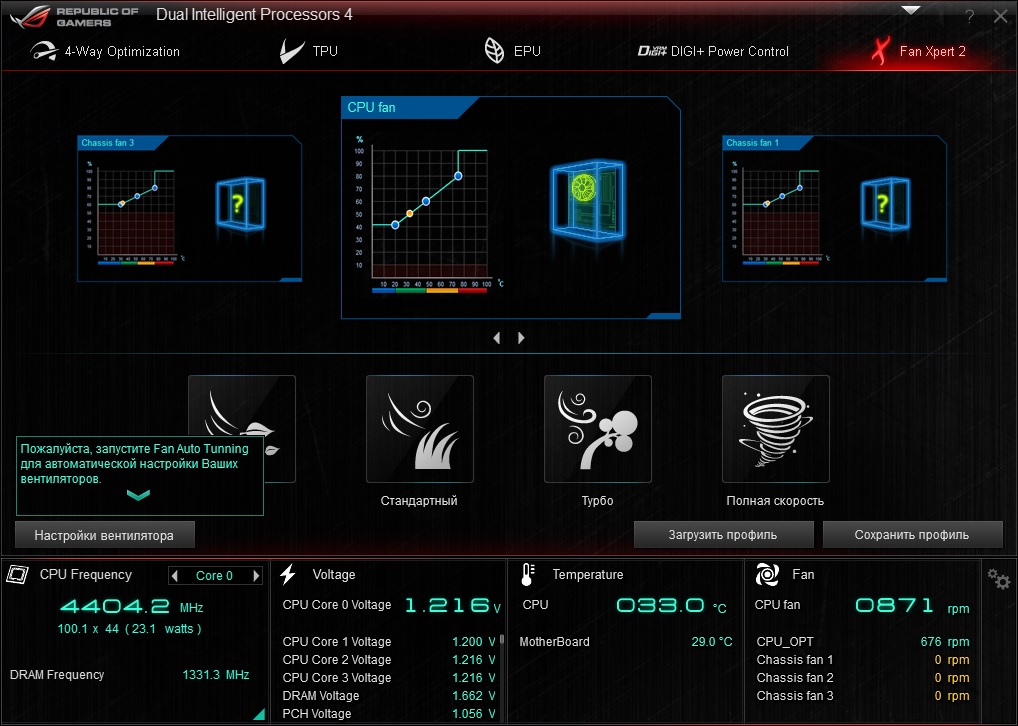

Комплектное ПО с утилитой AI-Suite III по прежнему позволяет отслеживать все основные показатели системы, в реальном времени изменять их, осуществляя разгон или быть может даже наоборот «даунклок». Настройка режима работы вентиляторов довольно схожа с SABERTOOTH Z87, отсутствует лишь большее количество температурных датчиков.

Тестирование MAXIMUS VI GENE производилось в составе следующего тестового стенда:

• Процессор: Intel Core i7 4770K;
• Графический ускоритель: Saphire VAPOR-X R9 270X;
• Оперативная память: Transcend aXeRam DDR3-2400;
• Жёсткий диск: Transcend Half-Slim SSD TS64GHSD740 (для системы), Seagate ST3500413AS для данных;
• Блок питания: Seasonic X-1250 GOLD (SS-1250XM);
• Microsoft Windows 8.1 Professional + последние обновления.

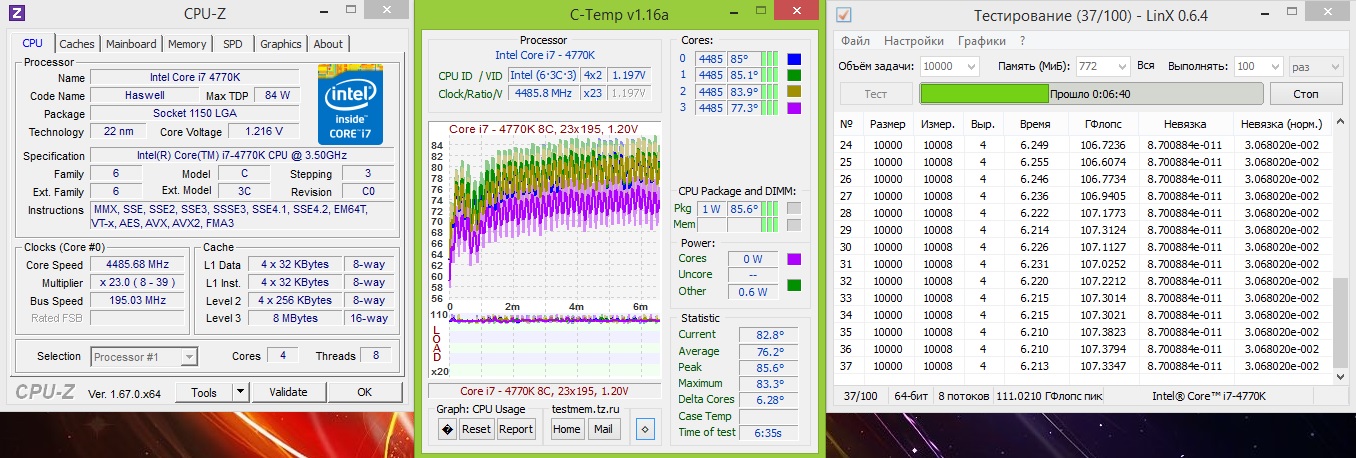

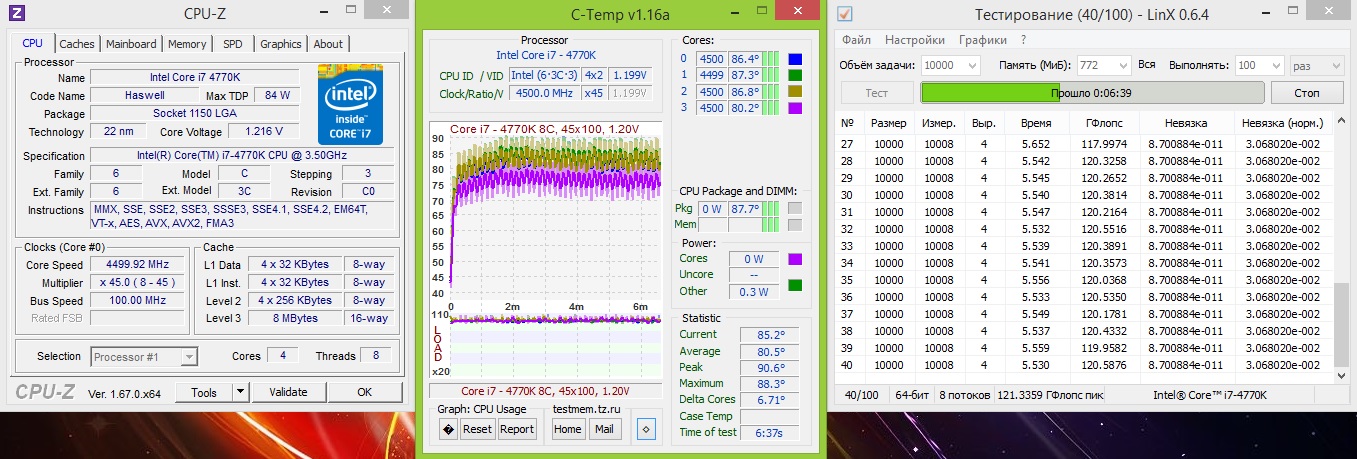

Плата без проблем смогла разогнать стендовый Core i7 4770K до тех же показателей что и SABERTOOTH Z87. Процессор, на момент тестирования еще не прошедший процедуру скальпирования, остановился на частоте в 4500Мгц и упёрся в свои температурные показатели.

При разгоне по частоте BCLK ситуация не осталась такой же, без каких- либо манипуляций, используя лишь встроенный профиль из BIOS процессор заработал на частоте в 190Мгц. А после небольшого ручного вмешательства плата заработала на частоте в 195Мгц, что на целых 15Мгц больше чем у SABERTOOTH Z87. Результат разгона по BCLK однозначно отличный, пожалуй, что в этом и есть самое явное различие между этими платами.

Подведение итогов по ASUS MAXIMUS VI GENE хочется начать с оглашения ее цены, на момент публикации статьи, по данным Яндекс.Маркета, в среднем она находилась в районе 7000рублей. За эти деньги вы получаете довольно интересную плату, позиционирование которой определить довольно сложно. С одной стороны, это материнская плата с размерами, позволяющими собрать систему в компактном корпусе и возможно, в этом случае Вам стоит поискать плату подешевле! Но с другой стороны это некий гоночный болид готовый принять на свой борт азотный стакан и продемонстрировать отличные разгонные характеристики и именно здесь, плата наоборот выглядит очень дешевым вариантом по сравнению со своими старшими братьями, цена которых порой больше в два раза.

На наш взгляд, правильным решением будет использование ASUS MAXIMUS VI GENE именно во втором варианте: как базу дляэкспериментов с разгоном, и в этом вам поможет качественная компонентная база, расширенный набор настроек и конечно же приятные мелочи в виде индикатора POST-кодов и кнопок запуска.
