Мы уже рассмотрели несколько материнских плат, предназначенных специально для процессоров Intel Core четвертого поколения, каждая из этих плат была основана на старшем наборе системной логики Intel Z87. Сегодня, к нам на тестирование попала материнская плата Biostar Hi-Fi H87S3+ в основе, которой лежит чипсет Intel H87 Express.

Давайте посмотрим, возможно ли создать высокопроизводительную домашнюю систему на основе Biostar Hi-Fi H87S3+ или же она подходит только для небольших мультимедийных и рабочих станций в офисе. Нам интересно, сможет ли эта плата соревноваться с ранее рассмотренной ASUS Z87-A и если вдруг, полноценное соревнование не будет возможно, мы попытаемся узнать насколько велик разрыв между ними.

Начнем с основ, Intel H87 Express позиционируется как более бюджетный вариант системной логики, главным отличием от старшего Intel Z87 Express является отсутствие возможности разделить процессорные линии PCI Express 3.0 х16 пополам, в режим 8x2.

Сама плата поставляется в довольно компактной коробке, которая выполнена в темном дизайне с изображением радиаторной сетки, на лицевой стороне мы можем увидеть полное название платы, тип поддерживаемых процессоров и операционных систем, на обратной стороне находится обширный перечень используемых при создании платы решений и технологий.

В комплект поставки, кроме стандартной заглушки на заднюю панель, книжки-инструкции и диска с драйверами вошли лишь два SATA кабеля. Комплект однозначно экономный, но учитывая класс платы большего и не ожидалось.

Biostar Hi-Fi H87S3+ выполнена в форм-формате Micro ATX и имеет размеры 233x244мм, цвет печатной платы черный, все разъёмы так же темные, ни каких ярких цветов в дизайне на наблюдается. Давайте более детально изучим каждый «уголок» платы.

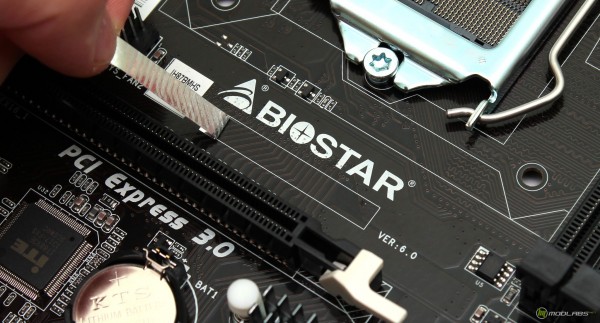

Первое, что к чему был прикован мой взгляд, это наклейка, на которой находится название платы. Вспоминая времена плат P5K, была предпринята попытка узнать на дизайне какой платы основана H87S3+, но как оказалось, под наклейкой ни чего нет :).

На I\O панели расположился следующий набор разъемов:

• Один PS/2;
• Для вывода изображения имеется по одному: HDMI, DVI-D и D-SUB;
• Один LAN;
• Четыре USB 3.0 и два USB 2.0;
• Шесть аудио разъёмов miniJack.

Можно сказать, полная анология Asus Z87-A, отсутствуют лишь Mini DisplayPort и S/PDIF, рискну предположить, что их отсутвие явно не заметит большая часть пользователей.

Сокет LGA1150 удалился от края печатной платы и приблизился к ее центру, это может быть очень полезно во время установки громоздких систем охлаждения, кулер не будет выходить за пределы платы на границе которой уже могут находиться части компактных корпусов.

Для питания процессора используется четырех фазная система, которая управляется ШИМ-Контроллером ISL9582 от компании Intersil. К сожалению, на мосфеты системы питания не установлен радиатор, хотя отверстия для его крепления имеются. В разделе тестирования мы посмотрим, каков будет температурный режим мосфетов. Дополнительное питание для процессора подается через один 4-pin разъем.

Довольно часто, в бюджетном сегменте для установки оперативной памяти используются всего два разъёма, на Biostar Hi-Fi H87S3+ распаяны все четыре слота DDR3, поэтому можно установить до 32Gb оперативной памяти. Если показатели объёма не изменились по сравнению с платами на Z87 Express, то со скоростью не все так хорошо, максимально поддерживаемый режим останавливается на отметке в 1600МГц, более медленные режимы 1333 и 1066 так же поддерживаются.

Набор слотов расширения не велик, это один PCI-E 3.0 X16 берущий свое начало от центрального процессора, два PCI-E 2.0 X1 работающие от набора системной логики и один PCI, наличие которого может однозначно порадовать пользователей имеющих платы с этим форматом подключения. Все довольно стандартно и установка дополнительных разъемов ограничивается лишь размерами самой платы :).

Чипсет H87 Express охлаждается небольшим алюминиевым радиатором закрепленным на два пластиковых гвоздя, не смотря на небольшие размеры, радиатор справляеться со своей функцией, во время работы его температура характеризовалась режимом «холодно». В правом нижнем углу находятся шесть портов SATA 3.0 каждый из них работает от чипсета, дополнительных контроллеров обеспечивающих поддержку большего количества разьемов нет.

Пора понять, почему в названии платы используется сокращение Hi-Fi. Звуковая система основанна на HDA кодеке Realtek ALC 892 , в его обвязке используются неполярные конденсаторы и металлооксидные резисторы, а технология Hi-Fi Ground позволяет отделять цифровые и аналоговые сигналы. За сетевые подключения отвечает гигабитный контроллер Realtek RTL 8111F.

Биос рассматриваемой платы реализован посредствам UEFI оболочки, на всех вкладках, левом углу находится статус-бар, постоянно отображающий основные показатели системы. Все разделы оболочки логичны и дословно понятны, каждый из них позволяет настроить основные параметры системы. Иметься возможность настроить стартовую вкладку, которая при входе в BIOS будет отображаться первой.

Обычно, у материнских плат бюджетного сегмента функции разгона значительно урезаны, а иногда и вовсе отсувуют. На момент выпуска, H87S3+ могла разгонять процессоры имеющие с индекс «K» и то, только до множителя турборежима. Однако после выхода новых версий BIOS появилась возможность осуществлять разгон процессоров повышением множителя, конечно, если у самого процессора такая возможность не заблокирована :).

Для любителей разгона наибольший интерес представляет раздел «Pref.». В нем можно настроить работу центрального процессора, оперативной памяти, изменить основные напряжения и изучить SPD ваших модулей памяти.

После упомянутого обновления BIOS, на вкладке «CPU Configuration», появилась возможность без ограничений манипулировать множителями всех ядер процессора, так же здесь можно настроить работу функций энергосбережения.

Вкладка «DRAM Configuration» позволяет настроить частоту и тайминги оперативной памяти.

Тестирование рассмотренной платы производилось в составе следующего тестового стенда:

• Процессор: Intel Core i7 4770K @ 4400 МГц (HT включена, Turbo - выключена);
• Графический ускоритель: SAPPHIRE DUAL-X R9 270;
• Оперативная память: Transcend aXeRam DDR3-2400;
• Жёсткий диск: Transcend Half-Slim SSD TS64GHSD740 (для системы), Seagate ST3250410AS (для данных);
• Блок питания: Seasonic X-1250 GOLD (SS-1250XM);
• Microsoft Windows 8.1 Professional + последние обновления.

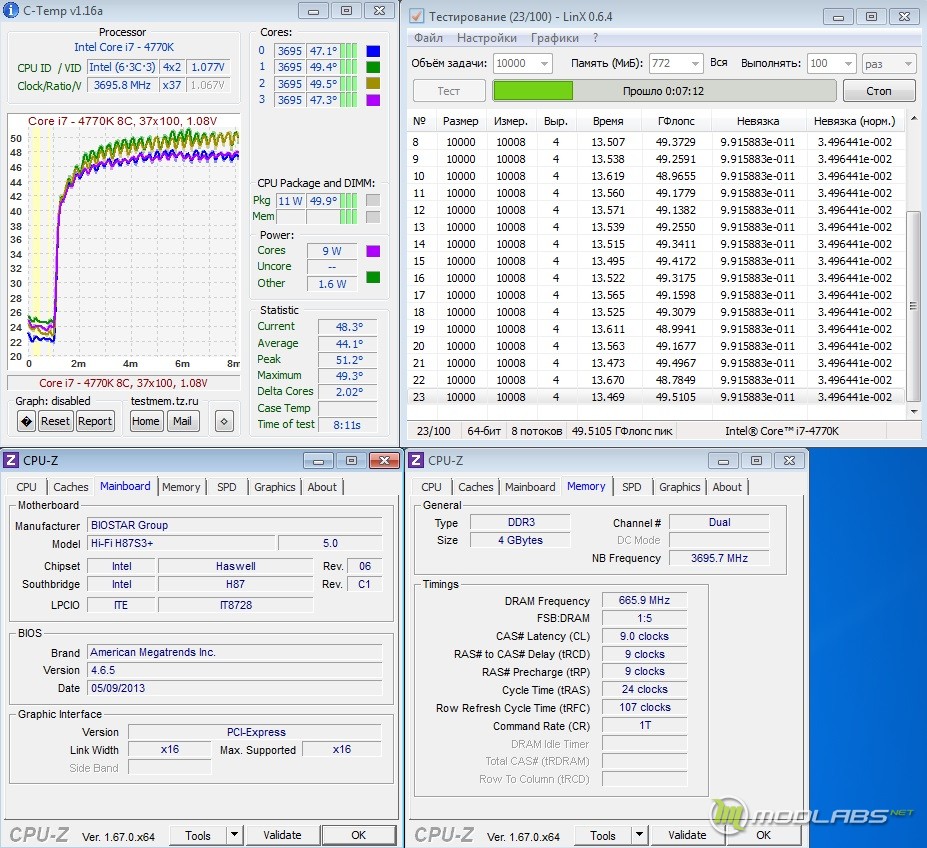

В режиме «по умолчанию», без каких - либо настроек в BIOS, процессор, как и положено, работал на номинальных частотах, а вот оперативная память не подхватила SPD и запустилась на частоте 1333Мгц.

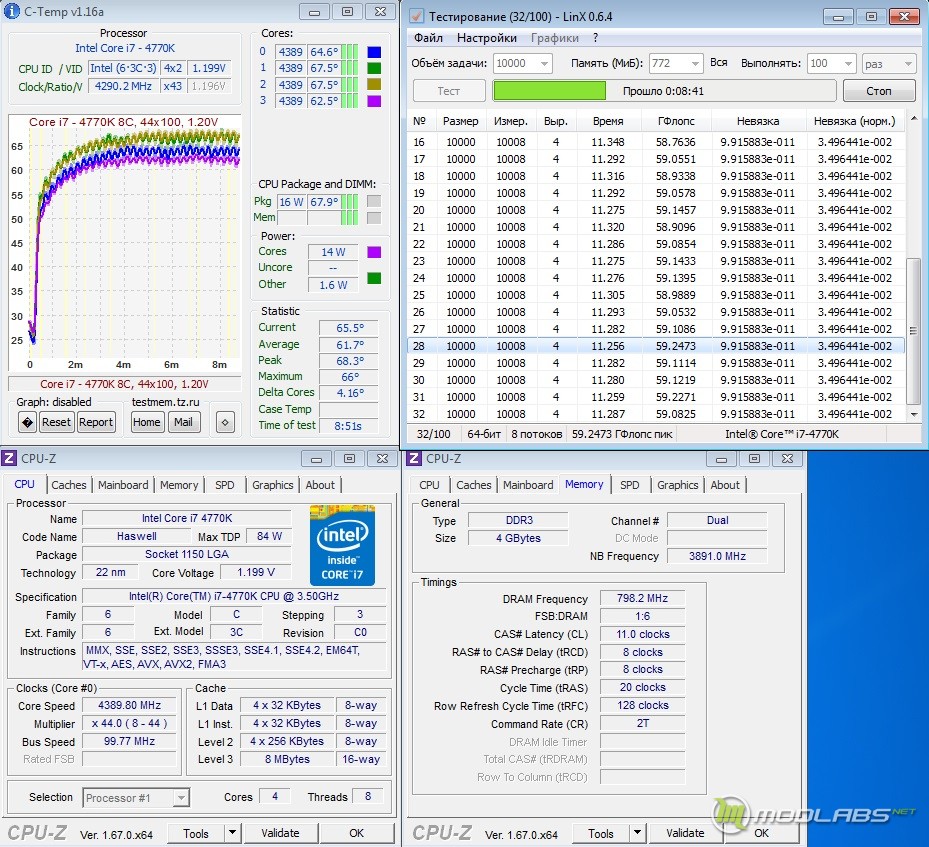

После ручных настроек, стендовый 4770K без проблем запустился на частоте 4400Мгц при напряжении 1.2В и здесь нужно обязательно упомянуть о том, что процессора прошел процедуру скальпирования. Казалось бы, сейчас он способен на большее нежели «стандартные» 4.4, но дальнейшему разгону помешал один нюанс: при такой частоте и напряжении в 1.2В, при полной загрузке процессора, катушки системы питания разогрелись до 62°C, а мосфеты и вовсе работали при температуре в 72°C, после получения этих показателей, было решено далее разгон не продолжать.

Такие температурные показатели системы питания можно списать на факт использования топового процессора 4770K, и многие скажут, что не логично использовать его с бюджетными платами, но он находится в списке поддерживаемых и протестировать плату с максимальной для нее нагрузкой вполне оправдано. Конечно, с процессором подходящим по классу к H87S3+ таких температур наблюдаться явно не будет, но даже в этом случае мы считаем, что экономить на радиаторе системы питания не лучший выбор.

Подведение итогов, как всегда, предлагаем начать с оглашения цены, которая по данным Яндекс.Маркета на момент написания статьи составила 2800рублей, а это почти в два раза дешевле ASUS Z87-A.

Если проводить гарнь сравнения с более дорогими платами на Z87, Biostar Hi-Fi H87S3+ позволяет собрать систему на полностью идентичном процессоре. Конечно, при этом вы не сможете заставить оперативную память работать на частотах свыше 1600Мгц, функции разгона так же будут ограничиваться возможностями материнской платы а не процессора, так же, возможно, вас не устроит отсутствие обширного списка портов расширения, реализуемых с помощью дополнительных контроллеров. В любом случае Biostar Hi-Fi H87S3+ и ASUS Z87-A два совершенно разных продукта, и разделяет их, в первую очередь, ценовой фактор, опираясь на который стоит выбирать систему исходя из набора выполняемых ею функций.

В другой плоскости сравнения, с аналогичными платами на Intel H87, Biostar Hi-Fi H87S3+ является довольно интересным представителем. Мы считаем, что Hi-Fi H87S3+ без труда можно использовать в основе офисных компьютеров, компактных медиацентров и домашних компьютерах начального уровня. Плата не имеет как явно выраженных недостатков, так и выдающихся достоинств и может смело нести знамя просто хорошего решения.
