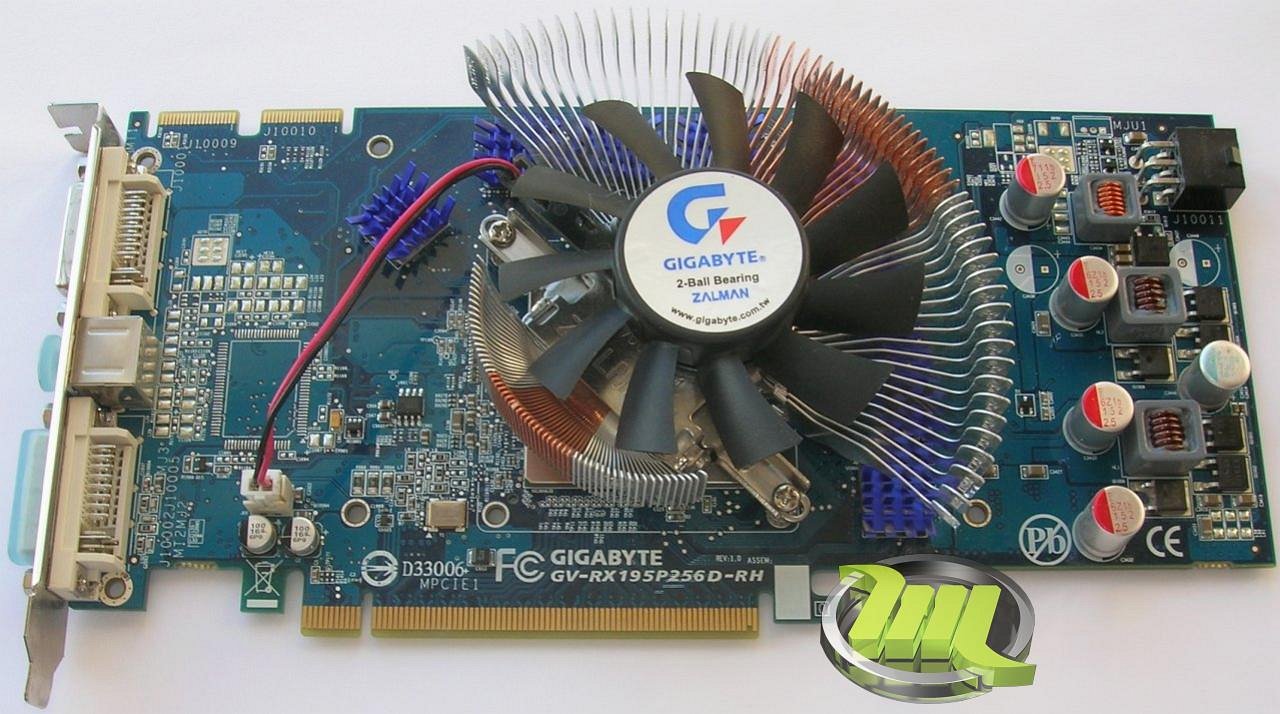

Данные видеокарты имеют собственный нереференсный дизайн PCB с аналоговой системой питания и предустановленным кулером Zalman VF700-AlCu.
Вольтмод GPU:

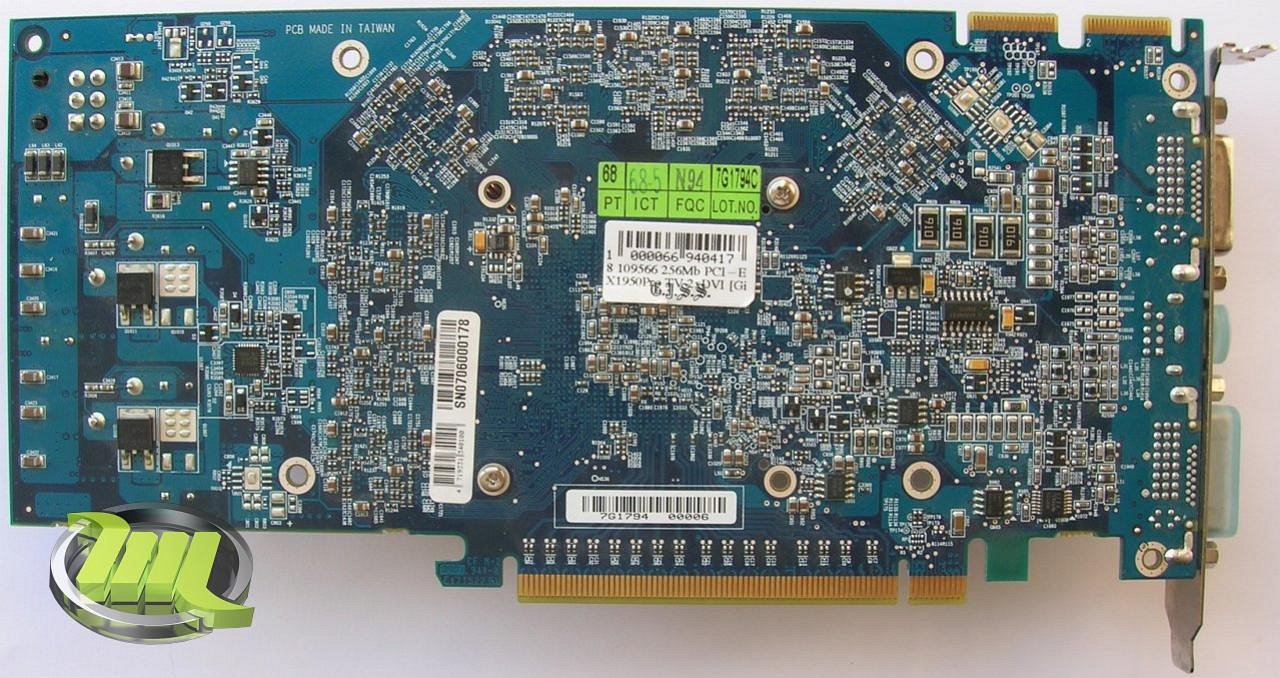

Напряжение на GPU по умолчанию равно 1.29V для 2D-режима и при переходе в 3D возрастает до 1.30V. Контроллер напряжения на GPU - NEXSEM NX2415, расположен на обратной стороне карты, в левой нижней части.
Вольтмод с использованием переменного резистора: припаиваем 100K Ом переменный резистор (предварительно выкрученный на максимальное сопротивление) параллельно к резистору R3591. Проконтролировать полученное напряжение можно на ногах конденсаторов, указанных как "Vgpumeasure points".

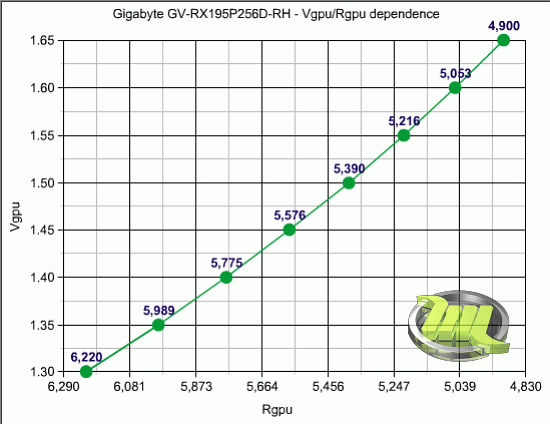

Карандашный вольтмод: для повышения напряжения на GPU нужно закрасить резистор R3591, отмеченный на картинке как "Pencil Vgpu-mod". Проверить полученное после закрашивания сопротивление можно при помощи этого графика:
Обратный вольтмод GPU: для понижения напряжения на GPU припаиваем 100K Ом переменный резистор (предварительно выкрученный на максимальное сопротивление) параллельно к резистору R3588 (отмечен на картинке как "Reverse pencil Vgpu-mod"), либо закрашиваем этот резистор при помощи карандаша.
Снятие защит по напряжению и току (OVP/OCP-mods):
Gigabyte GV-RX195P256D-RH, благодаря использованию NEXSEM NX2415, имеет защиту как по напряжению (overvoltage protection), так и по току (overcurrent protection). Подробнее о снятии этих защит на NEXSEM NX2415 можно прочитать в описании вольтмода референсных видеокарт RadeonX1650XT (на примере Sapphire X1650XT). Ниже я только перечислю резисторы, которые определяют порог срабатывания защит на Gigabyte GV-RX195P256D-RH.
OVP-mod: за порог срабатывания защиты по току отвечает резистор R3590, расположенный между 3-й ногой (PGSEN) NEXSEM NX2415 и землёй. По умолчанию защита срабатывает примерно на уровне 1.55V. Чтобы отодвинуть ее до 1.75V нужно понизить сопротивление R3590 с 5.95K Ом до 5.00K Ом. Сделать это можно двумя способами – путём припаивания параллельно переменного резистора на 100K Ом (предварительно установленного на 32K Ом), либо просто закрасив R3590 карандашом.
OCP-mod: за порог срабатывания защиты по току отвечает резистор R3581, расположенный между 8-й ногой (OCP) и 1-й ногой (VREF) NEXSEM NX2415. По умолчанию защита срабатывает примерно на уровне 1.70V (точный уровень зависит так же и от установленной частоты GPU). Чтобы отодвинуть её подальше нужно понизить сопротивление R3581 с 98.2K Ом до 44.3K Ом. Сделать это можно двумя способами – путём припаивания параллельно переменного резистора на 100K Ом (предварительно установленного на 80K Ом), либо закрасив R3581 карандашом.
Вольтмод памяти:
Напряжение на памяти по умолчанию равно 2.06V. В качестве контроллера напряжения на памяти используется NEXSEM NX2114, которая расположена на обратной стороне карты, в левой верхней части.

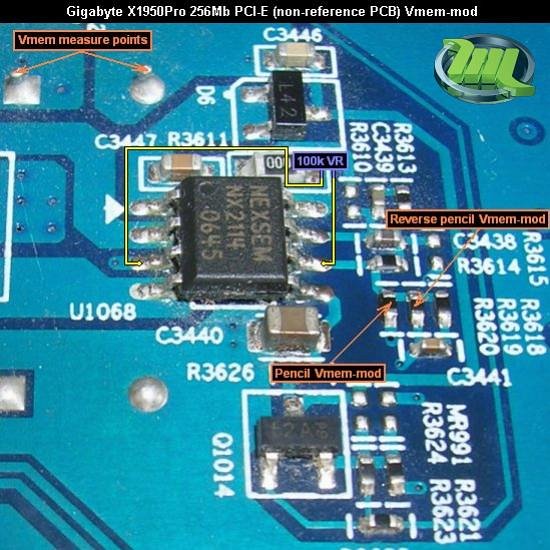

Вольтмод с использованием переменного резистора: припаиваем 100K Ом переменный резистор между 3-й и 6-й ногами NEXSEM NX2114. Резистор предварительно нужно выкрутить на максимальное сопротивление. Проконтролировать полученное напряжение можно на ногах конденсатора, указанных как "Vmem measure points".
Карандашный вольтмод: для повышения напряжения на памяти нужно закрасить резистор R3620, отмеченный на картинке как "Pencil Vmem-mod". Проверить полученное после закрашивания сопротивление можно при помощи этого графика:
Обратный вольтмод памяти: для понижения напряжения на памяти припаиваем 100K Ом переменный резистор между 6-й и 8-й ногами NEXSEM NX2114, либо закрашиваем карандашом резистор R3619, отмеченный на картинке как "Reverse pencil Vmem-mod".
