Итак, предположим, что вы купили Voodoo 5 6000 и пока она едет к вам, решили подобрать оптимальную систему, как с точки зрения совместимости, так и с точки зрения производительности. Сразу скажу, что в настоящий момент этот вопрос до конца не был мной исследован, поскольку для полномасштабного тестирования необходимо иметь массу платформ под рукой и, конечно, много свободного времени. Именно поэтому, я не берусь утверждать, что всё описанное в этом разделе останется актуальным после выхода этого материала, тем не менее, я поделюсь полученным опытом, который позволит уже сейчас получить хорошие результаты, как с точки зрения производительности, так и с точки зрения совместимости.

Скажу сразу, лично я считаю, что установка Voodoo 5 6000 PCI от zx-c64 актуально только на платформы, вышедшие существенно позже, чем свет увидели серийные видеокарты на базе VSA-100. Почему? Объясняю. Во-первых, само по себе PCI исполнение подразумевает наличие более производительного и технологичного ускорителя в слоте AGP. Такой ускоритель, будет требовать соответствующей поддержки как со стороны материнской платы, так и со стороны ЦП. Во-вторых, Voodoo 5 6000 будучи картой с четырьмя GPU, да ещё и лишённых аппаратного блока T&L, очень зависима от скорости центрального процессора. Два этих факта уже говорят о том, что платформы класса Pentium III, при всём к ним уважении, должны остаться за бортом нашего внимания.

За универсальность, как водится, тоже приходится платить. Не все платы одинаково совместимы и производительны при работе с PCI устройствами. Так, например, мною были протестированы:

1. ASRock AM2NF3-VSTA
2. Gigabyte x48T-DQ6
3. Gigabyte G41M Combo
4. Gigabyte EG31
5. MSI X48C Platinum
6. Intel DX48BT2
7. Intel D975XBX2
8. Kraftway KWG43
9. ANOVO AIMB865 Napalm-FX mod
10. PORTWELL RUBY с G41
11. ASRock 775i65G

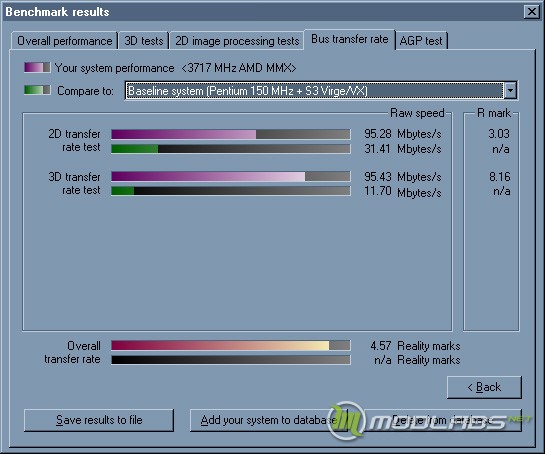

По результатам измерения пропускной способности шины PCI (тестирование проводилось при помощи соответствующего подтеста из пакета Final Reality), все платы можно условно разделить на три группы:

1) Платы на i865 (полагаю, что на i875 ситуация такая же) - самые быстрые, при работе с 3D скорость прокачки данных через шину PCI33 - порядка 107 Мбайт/с.

2) Плата на nForce3 – показывают среднюю производительность, около 95 Мбайт/с.

3) Платы на G31, G41, G43, X48 – самая низкая скорость работы шины PCI33 – около 85 Мбайт/с

Чтобы понять, как влияет пропускная способность шины PCI на результаты производительности, я провёл экспресс-тестирование в 3DMark 2000. Уверен, что в разных тестах и играх ПС шины будет оказывать различное влияние. Очевидно, чтобы представить полную картину, надо писать отдельный материал, но сейчас стоит другая задача. Я хотел подобрать базовую конфигурацию, которая бы позволила без ухищрений провести полный цикл тестов и представить общественности более-менее актуальную картину, демонстрирующую возможности Voodoo 5 6000 PCI от zx-c64. А в дальнейшем, конечно, можно эту тему развивать, чего только стоит мир рабочих станций и серверов разного уровня, где можно найти классные решения с PCI66….. Короче.

Самые высокие показатели производительности на единицу частоты процессора показали платы на i865. Все протестированные решения работали с Core 2 Extreme x6800 на частоте 3 ГГц (шина 800 МГц, множитель – 15). Результат находился в районе 9000 итоговых баллов. Аналогичных показателей производительности (+ пару десятков баллов) удалось добиться на единственной протестированной платформе AMD (Phenom II X4 980 3,7 ГГц + nForce3). А вот более новые чипсеты Intel, те, что работают с DDR2/3 + PCI-Express, несмотря на свою технологичность упирались в показатели 8500-8991 баллов, в зависимости от тактовой частоты процессора. Самый высокий показатель был на x48 + E8600 @ 4.0 ГГц, там удалось достичь результата в 8991 балл.

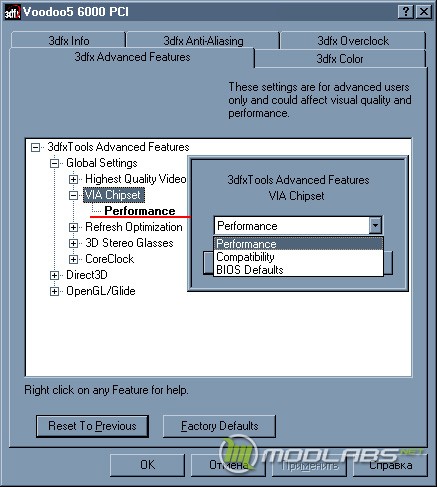

С точки зрения личных предпочтений, мне очень нравится i865, но в итоге, для тестирования я выбрал вышеозначенную платформу AMD. Она полностью совместима с Windows 98/Me, она показывает средневысокие результаты производительности, без прикрас и, наконец, она поддерживает все возможные SIMD технологии, которые потенциально могли быть использованы для ускорения в играх 90-х. Единственное, что надо знать при работе с платами на nForce3: если у вас ускоритель на базе VSA-100 и вы устанавливаете драйвер от AmigaMerlin: обязательно установите пункт VIA Chipset optimization – BIOS defaults или Fail Safe. В противном случае возможны периодические зависания системы в 3D.

Обращаю также внимание общественности на некорректную работу подсистемы памяти в старых ОС (Windows 98-Me, в частности) на системах и чипсетах установленным объёмом ОЗУ более 3 Гбайт. Например, на PCI-Express чипсетах Intel (я говорю как минимум о G31/41 и более новых). В случае, если вы решили использовать такую систему, убедитесь, что установленный объём ОЗУ не превышает 2 Гбайт в противном случае производительность в 3D играх падает примерно вдвое. Планируется проверка аналогичного сценария и на платформе AMD.

В настоящий момент есть предположение, что если не трогать драйверы памяти для Windows, переключение опции Memory remap в положение Disabled решит проблему, но данная тема в процессе изучения и если вам есть что сказать – добро пожаловать в эту ветку нашего форума. Если вы англоязычный пользователь, не стесняйтесь, пишите на английском.

Также хочу дополнить материал информацией от коллег по цеху. Сам zx-c64 сообщает, что при переходе порога частоты в 3 ГГц на платформе Intel, судя по всему, из-за ошибок в драйверах, Voodoo 5 6000 начинает зависать. Тестирование проводилось в Windows XP. Я же проводил предварительное тестирование на двух ускорителях из первой партии, все мои тесты выполнялись только под Windows 98/Me и явного влияния частоты ЦП на стабильность я пока не выявил, однако zx-c64 не будет просто так поднимать вопрос, скорее всего проблема имеется. Это Voodoo 5 6000 - не первая карта 3dfx, у которой проявляется «баг скорости». Нужно из исходников собирать новую версию драйверов, исправлять ошибки прошлого. Если кто-то хочет помочь, пишите здесь, через форум или на почту.

Подытоживая представленную информацию о выборе платформы:

• Самая высокая производительность PCI33 достигается на Intel 865/875. Эти наборы системной логики можно считать самыми предпочтительными, особенно, если ваша материнская плата поддерживает процессоры Core 2.
• Частоту процессора Intel лучше держать в пределах 3 ГГц (ещё лучше – немного ниже)
• Физический объём ОЗУ в системе не должен превышать 2 Гбайт, как минимум до подтверждения теории Memory Remap или доработки менеджера памяти ОС Windows 98/Me.
• PCI-Express чипсеты Intel до x48 включительно имеют низкую скорость шины PCI33. Не все материнские платы на базе этих чипсетов можно заставить работать в Windows 9x без проблем.
• При работе с платформой для процессоров AMD и с драйверами от AmigaMerlin необходимо вручную устанавливать VIA Chipset optimization – BIOS defaults или Fail Safe во избежание зависаний (справедливо для всех карт на базе VSA-100)
• При разгоне шины PCI результаты производительности растут моментально, что говорит о недостаточной ПС шины PCI33 даже на i865. При наличии совместимой с Windows 9x платформы с поддержкой быстрых процессоров и PCI66, их использование теоретически предпочтительно, хотя стабильность и абсолютные показатели производительности пока неизвестны.
• Если вы практикуете разгон и хотите использовать видеокарты Voodoo 5 6000 PCI, проследите, чтобы частота шины не превышала значение в 66 МГц.
• Частотный потенциал чипов VSA-100 220-й серии, используемых на всех серийных картах zx-c64, лежит в пределах 200 МГц, как правило результаты стабильного разгона 4-х GPU до частоты в 183 МГц можно считать достойными.
