Когда в середине июля White объявил о старте конкурса для нашей команды я как-то скептически отнесся к этому. Опять бенчить, не спать ночами, искать где-то железки, терять драгоценное время, которое можно провести с любимым человеком - да ну, сейчас это не для меня. Да и железа особого в наличии нет, все что есть мое-личное - E8400 на Е0, 260GTX со 192 шейдерными блоками, да парочка 150 гиговых RAPTOR-ов в RAID0, так что без экстремального охлаждения "ловить" на таком железе нечего, даже в PCMarke. Но с каждым днем, все чаще и чаще читая форум, ко мне возвращалось ЭТО желание снова побенчить, насладиться процессом загрузки винды на высокой шине, последней 19-ой или 24-ой итерацией Super-Pi, посмотреть на дикие зелено-красные артефакты в марках. Сначала появилось желание «тупо» набить global’ов на боте, которые за год у меня полностью съела «hwbot-инфляция», на паре, а то и тройке 260GTX плюс Core i7, мать и фреонка от demiurg’a. Но оказалось, что у него сгорела мать или проц, а может и то другое, и поэтому изыскивать варианты недорогого, но в то же время «качественного» бенча пришлось самому. Макс пообещал дать фреонку «на время», поэтому, за неделю с небольшим до окончания конкурса, я решил принять участие в нем, побенчить. В прошлом году, еще не кризисном, в фирму, где я работаю, были закуплены новые компьютеры на базе AMD – обычные рабочие лошадки, со встроенной графикой, гигом памяти, но с разномастными процессорами (это была уже моя инициатива, как раз загадывал для бота их прогнать как-нибудь). Вот материал, с которым предстояло работать:

• Sempron LE-1200 Sparta
• Athlon 64 LE-1640 Orleans
• Sempron LE-1210 Sherman
• Athlon 64 X2 BE-2400 Brisbane
• Athlon 64 3600+ X2 Brisbane
• Athlon 64 3800+ X2 Windsor
• Athlon 64 4600+ X2 Windsor
• Athlon 64 4800+ X2 Brisbane

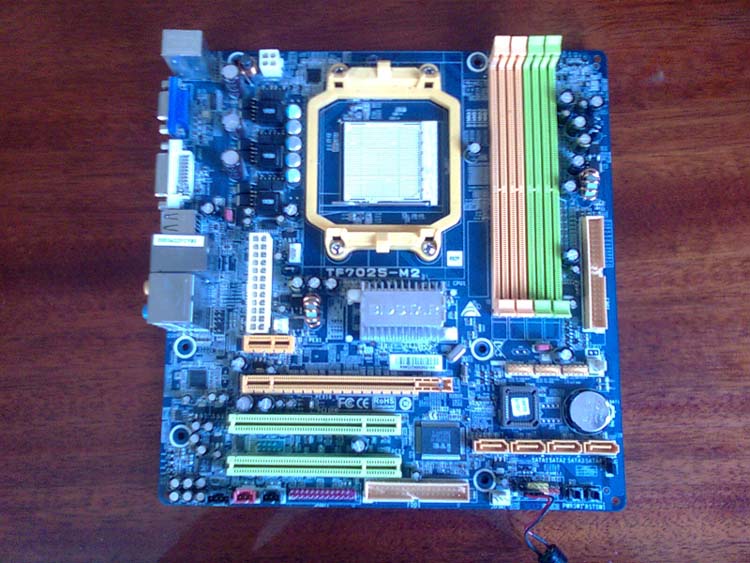

    Фреонка была забрана в пятницу 21 августа, в этот же вечер я поставил windows xp и vista на рабочую машинку на базе материнской платы Biostar N68SA-M2T, основанной на чипсете NVIDIA nForce 630a.

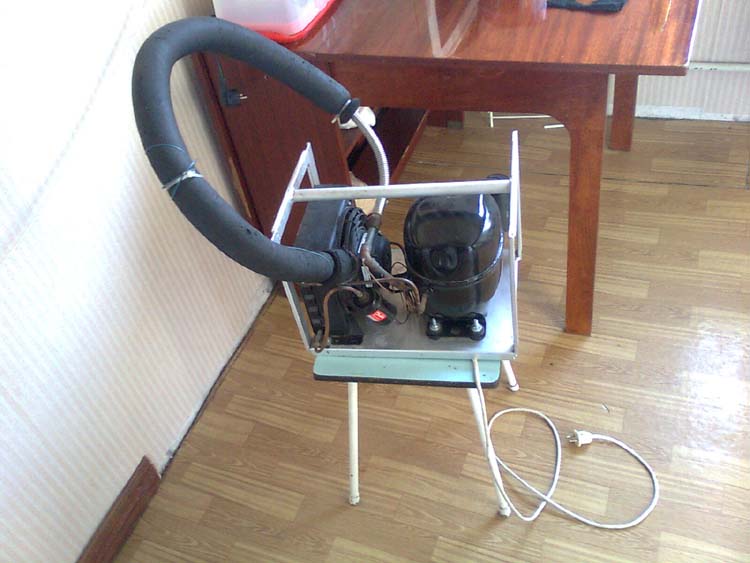

    Поскольку это мой личный первый опыт знакомства с эктримальными системами охлаждениями, то можно описать сам процесс установки. demiurg вручил мне фреонку и кусок флекса со словами:
- Выход на ее рабочую температуру (-40С) составляет 15 минут
- С ней обращайся очень аккуратно, тут все спаяно, может оторваться.
- «Теплухи» у меня больше нет, используй ее целенаправленно.

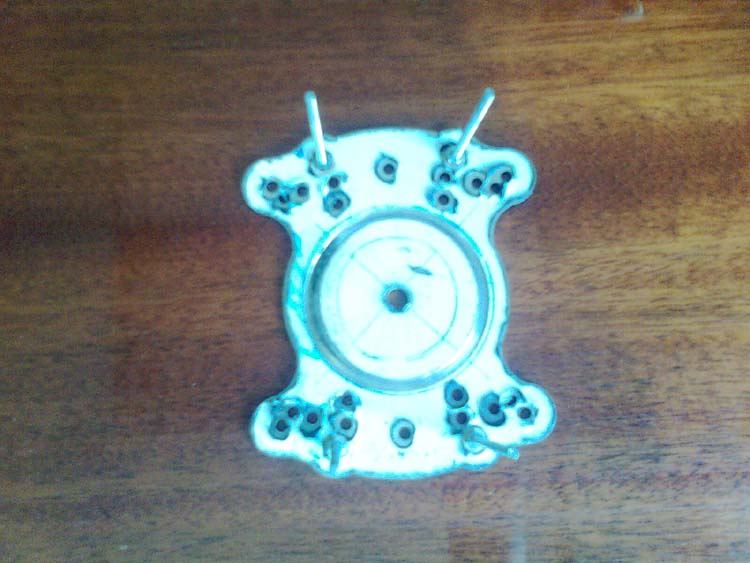

    В прошлом году я присутствовал на LN2-party, устроенной командой 3DNewSSupreme, и поэтому с экстримом знаком, но там подготовка к бенчу была заранее организована. В этот раз все пришлось делать самому, начиная от вырезки теплоизоляции, заканчивая установкой и креплением основания «пятака» фреонки. Мною был вырезан многоугольник из кусочка флекса для изоляции сокета, остальная часть пошла на изоляцию бэк-плейта

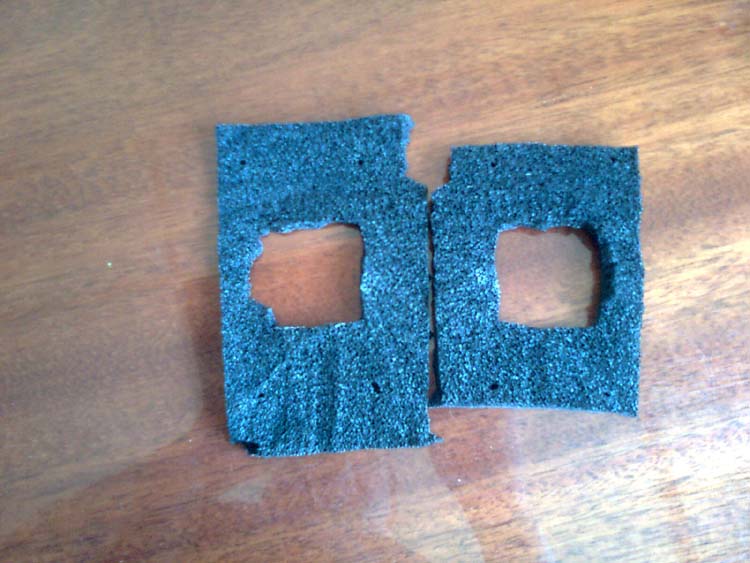

    Так как я впервые использую фреон для разгона процессоров , то порезать флекс пришлось довольно много. Сначала получилось слишком громоздко - я пытался огибать каждый конденсатор. Но поскольку расстояние от сокета материнской платы до ближайших элементов питания довольно-таки велико, изоляцию можно было делать простую, и я решил отрезать всё лишнее. Более того, в какой-то момент я решил, что дальнейшему разгону препятствует именно слишком высокая «теплуха» и «пятак» фреонки не плотно прижимается к крышке процессора, и решил попилить ее пополам.

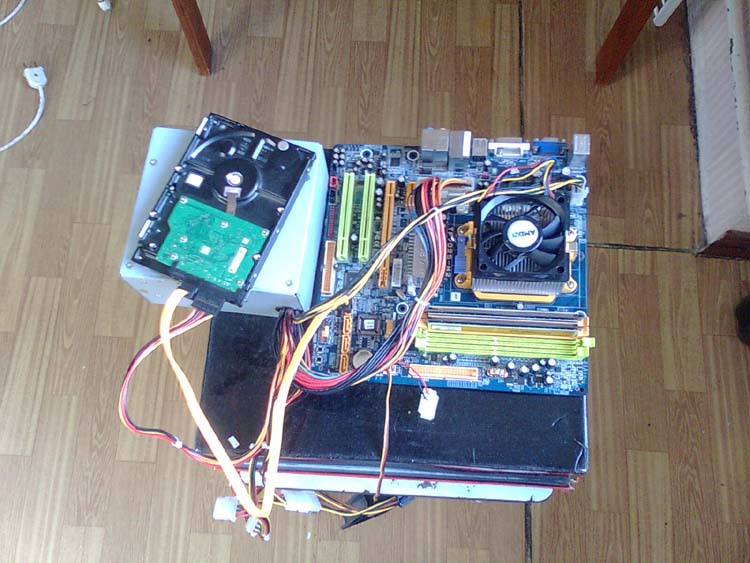

   Описание тестового стенда:
Материнская плата: Biostar N68SA-M2T
Оперативная память: Crucial BallistiX 2x1Gb .16FD4
Видеокарта: встроенная NV7025
Блок питания: FSP 400PNF
Жесткий диск – Seagate Barracuda ST3160215AS

   Первыми подопытными были выбраны процессоры:
• Sempron LE-1200 Sparta
• Athlon 64 X2 BE-2400 Brisbane
• Athlon 64 3600+ X2 Brisbane
   Сразу скажу – неудачный выбор. Сначала проверил Атлон ВЕ-2400 на боксовом кулере. В прошлом году я прогнал все ВЕ-процессоры на морозном воздухе, используя Skythe Mugen и получил неплохие результаты от этих тестов. В этот раз «Муген» стоял на Commando, а одно из креплений под АМ-2 было безвозвратно утеряно, поэтому пришлось довольствоваться «боксом», да и температура в комнате была выше +20С.

    Тем не менее, именно на «боксе» я на всех тестируемых процессорах дошел до знаковой частоты для атлонов 3000 Мгц, и на нем же проходил все длинные тесты – wprime 1024M, superPi 32M, а также Pcmark 05. Высоких результатов не показывал, но в ТОП-10 входил. Вследствие этих экспериментов боксовый вентилятор потерял 5 лопастей, ну да это издержки…

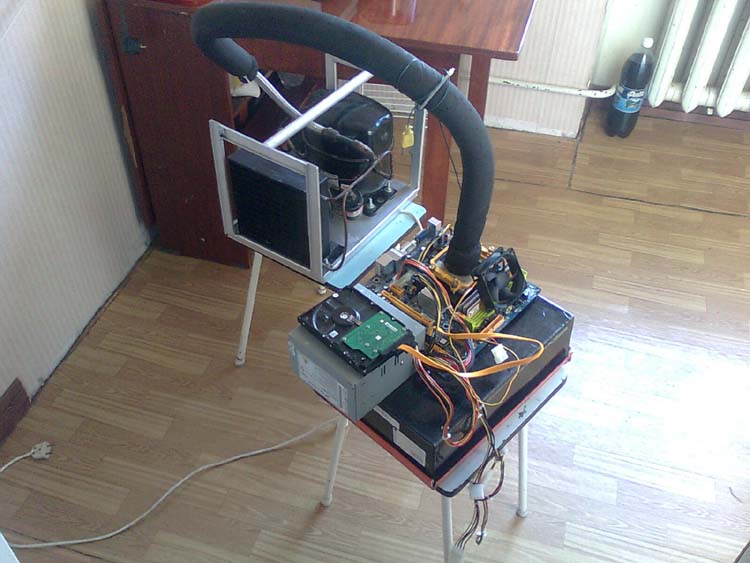

    Изначально я был нацелен не столько на бенч, сколько на получение максимального результата по шине и соответственно коротких тестов – ха-ха, как же я был наивен. Athlon 64 X2 BE-2400 Brisbane на «боксе» разогнался до 3200 Мгц и от фреона я ждал более высоких результатов, тем более, что в прошлом году я выжимал этот же самый процессор до 3370Мгц. Снимаем кулер, крепим теплуху, и ставим саму фреонку.

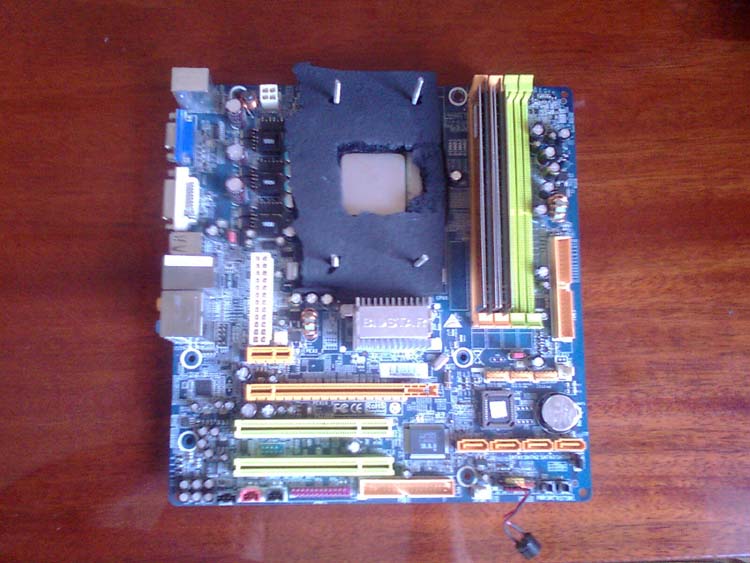

теплоизолировали

  По «совету demiurg’a» я подождал около 5 минут после начала работы фреонки и до момента старта система. После нажатия кнопки «power» материнская плата встретила меня протяжным длинным гудком и затем бесчисленным количеством коротких. Ошибка контрольной суммы БИОС. Разбираю систему, снимаю фреонку, проверяю заодно контакт с процессором, все в полном порядке, пускаю еще раз. На этот раз система запустилась, захожу в БИОС, открываю вкладку «PC Health» вижу температуру на процессоре -25, -26, -27, а на -28 система выключается и больше не включается вообще, при старте вращаются только вентиляторы. Первое подозрение на cold-bug, но еще не понятное и проверенное. Размораживаю материнскую плату, используя фен, фреонка сушится сама по-себе, стартую систему на боксе – все в порядке, все грузится. Ставлю другой процессор 3600+ Х2, но так же на ядре Brisbane. Прохожу на нем все длинные тесты, жду когда разморозится фреонка и полностью избавится от конденсата, после этого креплю "пятак" фреонки к процессору посредством прижимной платы и запускаю ее. Подождал также около 5 минут, стартую систему, захожу в БИОС, смотрю температуры, при выставлении напряжений и частот система зависает. Ни рестары, ни сбросы БИОС-а, ни выключение фреонки не помогают. Пишу Максу в аську о том, что не стартует система, получаю от него сообщение:

demiurg (23:13:00 22/08/2009)

odlicni rezultati za vazduh

pazi se LN2 sa tim CPU omo ima jako nizak cold bug -30 - 40 tu negde potrazi monteboy eve rezove i njemu je zabadao 3800x2 na njegovom single stage hladjenju dok ide orthos sve u redu cim nije pod opterecenjem temp se spusti i CPu ode u cold bug kod njega je to cini mi se -50



demiurg (23:13:09 22/08/2009)

еще бы понять что за язык :)

    Не правда ли в таких случаях не нужно знание чужих языков? :) Все понятно итак, этакий «эсперанто» в нашем мире. Захожу на бот в категории 3600+ Х2 нет ни одного результата на фреоне или азоте, все воздух и вода – значит действительно cold-bug. На следующее утро, в воскресенье возвращаю на место Sempron LE-1200 Sparta, и BE-2400 Х2 – желание бенчить совсем нет. Беру взамен Athlon 64 3800+ X2 Windsor и Athlon 64 LE-1640 Orleans. Вечером прогоняю оставшийся у меня 3600+Х2 только в этот раз стартую систему не через 5 минут после старта фреонки, а через минуту. В БИОСе в мониторинге вижу температуру в 0С-2С, поднимаю частоту шины с 330 до 340, затем до 345Мгц и, «о, чудо», система стартует, и не просто стартует, а за первые четыре-пять минут я пробежал pi-fast, попутно заняв 2-ое место в этой категории процессоров на hwbot.org, а также super-pi 1M и сохранил валидацию для CPU-Z. После этого система зависла и стартанула только после полной разморозки при помощи фена.

   После этих тестов можно сделать неутешительный вывод – для процессоров AMD, построенных на ядре Brisbane необходимы системы охлаждения, позволяющие не опускаться ниже 0С, либо -20С. Иначе неминуем cold-bug.

    Новые процессоры получилось протестировать только через два дня. Для начала был выбран Athlon 64 3800+ X2 Windsor – на нем есть результат на системе фазового перехода на «боте». На боксовом кулере удалось получить стабильные 310Мгц по шине, что при множителе х10 составляет 3100Мгц частоты процессора. На таких частотах получить заветные hwboint’s не возможно, поэтому устанавливаем фреонку. Под фреоном на температуре -25С устанавливаю напряжение на процессоре +0.4В, т.е. до уровня 1.6В. Прохожу первые тесты на опорной частоте 320Мгц, затем 325МГц – получаю результаты, но опять-таки они не удовлетворяют моим требованиям какие-то жалкие 0.5 hwboint’s в каждой из категорий. Через 5-7 минут замечаю, что нет cold-bug’a – система исправно стартует, если не стартует, процедура POST не проходится и захожу в БИОС. Добавляю напряжение на 0.025, затем на 0.05 и пытаюсь загрузиться на частоте 330Мгц. Не стартует. Опускаю температуру до -40С на процессоре - нет, прохожу короткий прайм друг за другом пару-тройку, тут же захожу в БИОС, выставляю частоту шины 330МГц, мониторю температуру в 0С, пытаюсь грузить windows – перезагрузка. В итоге на этом процессоре мной не было получено каких-либо результатов вовсе. Опять расстройства – то колд-баг, то процессор, как мне показалось, попался неудачный.

    На тестирование Athlon 64 LE-1640 на ядре Orleans одноядерного процессора с 1Мб кэшем было не много времени. Процессор завелся без колд-бага, получил результаты, но абсолютно не выдающиеся, в ТОП-5 не входил. После такого я обычно отступаю – три проца, практически три подряд неудачи. И в этот раз я решил также плюнуть и просто-напросто завел процессор на напряжении +0.5В – гори оно все огнем. Я сначала удивился, но это помогло мне получить стабильные 3510Мгц на процессоре или 270Мгц на опорной шине, хотя на напряжении +0.45В я запускал windows только на частоте 3445Мгц и шине 265Мгц. Ну что ж – эта неожиданная находка была взята на ум: добавить 0.5В - это мне казалось очень и очень много и такие напряжения подходят для жидкого азота, либо сухого льда, но не для фреона. Тем не менее тесты были быстро пройдены, кое-какие очки получены, и мне предстоял дальнейший обмен освободившихся процессоров на новые.

    Новыми процессорами стали:
• Sempron LE-1210 Sherman
• Athlon 64 4600+ X2 Windsor
• Athlon 64 4800+ X2 Brisbane


    LE-1210 был прогнан под фреоном, но опять-таки с колд-багом, за 4-5 минут были получены нужные результаты, и так как категория не особенно популярная (1-3 результата) серебро и золото были обеспечены. 4800+ Х2 Brisbane также с колд-багом прошел короткие тесты 3437Мгц и длинные на частоте 3262Мгц. А вот следующий процессор был мне гораздо интересней, на него я оставил свои последние надежды хоть как-то победить атлоны в этой битве и как в последствие оказалось не зря.

    Итак – Athlon 64 4600+ X2 на ядре Windsor имеет множитель х12. Cold-bug у процессора ниже -40С, на боксовом кулере удалось пройти длинный Super PI 32M на частоте 3300МГц. При увеличении напряжения до уровня 1.760В или +0,575В и частоте процессора 3540Мгц и памяти 590Мгц при таймингах 5-5-5-12 удалось:
- пройти длинный wprime 1024М, заняв 3 место
- пройти короткий wprime 32М, заняв 4 место
- короткий super-pi 1M на 4-ом месте, и pifast на 2-ом месте соотвественно.

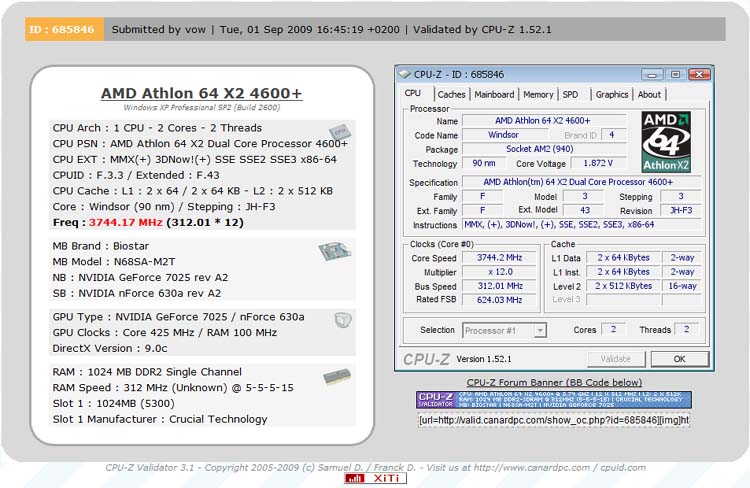

- CPU-Z - 5-ый результат, с частотой 3744Мгц

Очень даже не плохо, и впервые мне удалось пройти длинный тест на фреонке. Очень порадовал такой разгон, очень порадовало отсутствие cold-bug’a, а также очень порадовала память, которая взяла 590МГц на атлоне, довольно-таки неожиданно, очень мало видел такие частоты у памяти на атлонах.

P.S. Хотелось бы поблагодарить demiurg’a за предоставленное оборудование и расходные материалы, без него этого бы не вышло. А также мою любимую девушку Иру за проявленное терпение за все это время.
P.P.S. Макс, я завтра тебе фреонку верну, я 3600+ Х2 на Виндзоре только что взял обратно, буду его еще пробовать гонять…
