30/09/2012 - 18:17 [ ]Мини обзор двух mini-ATX от ASUS

Обычно материнские платы формата mini-ATX подразумевают собой бюджетные решения для создания  “печатных машинок” и  бесшумных систем для круглосуточной работы в режиме “Качалок”. В этих платах почти всегда пользователь довольствовался встроенной графикой и одним слотом для установки памяти. С появление Intel Atom производители и вовсе начали выпускать платы с впаянным процессором. Энтузиасты желающие получить уменьшение размеров корпуса, не всегда могли получить ту же производительность…. Сегодня я хочу познакомить вас с двумя материнскими платами позволяющих использовать процессоры и видео карты Hi-End уровня и не уступать “большим братьям” в функциональных возможностях.

Давайте приступим, первой будет ASUS P8H67-I DELUXE



ASUS P8H67-I DELUXE

Материнская плата поставляется в миниатюрной коробочке. Взяв ее в руки, создалось ощущение, что там должен быть WI-fi роутер. Только надпись «Motherboard» дает понять, в нутрии на самом деле материнская плата.

ASUS P8H67-I DELUXE

С обратной стороны мы видим список основных характеристик платы, а так же описание двух технологий:

  • «GPU Boost»-позволяющую осуществить разгон встроенного графического ядра
  •  «Complete USB 3.0 Solution»- Полная поддержка USB 3.0, а так же отмечена возможность двойного доступа к портам USB 3.0. Два порта распаяны непосредственно на задней панели, а два порта предлагается выводить на переднюю панель корпуса.

ASUS P8H67-I DELUXE

Комплект поставки не порадовал изобилием, что очень не похоже на платы серии DELUXE, но в тоже время есть все необходимое для ежедневного использования.  В него входят:

  • Две Wi-Fi антенны;
  • Два кабеля SATA  (Специально для портов со скоростью 6 Гбит/с);
  • Руководство пользователя;
  • Диск с программным обеспечением и наклейкой ASUS.
  • Заглушка на заднюю панель корпуса;

Давайте взглянем на плату.

ASUS P8H67-I DELUXE

ASUS P8H67-I DELUXE

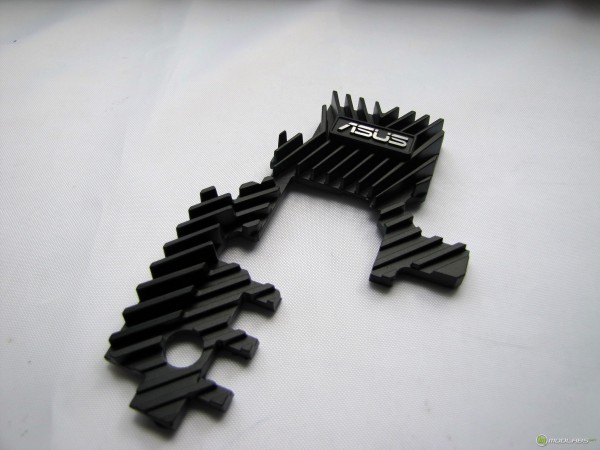

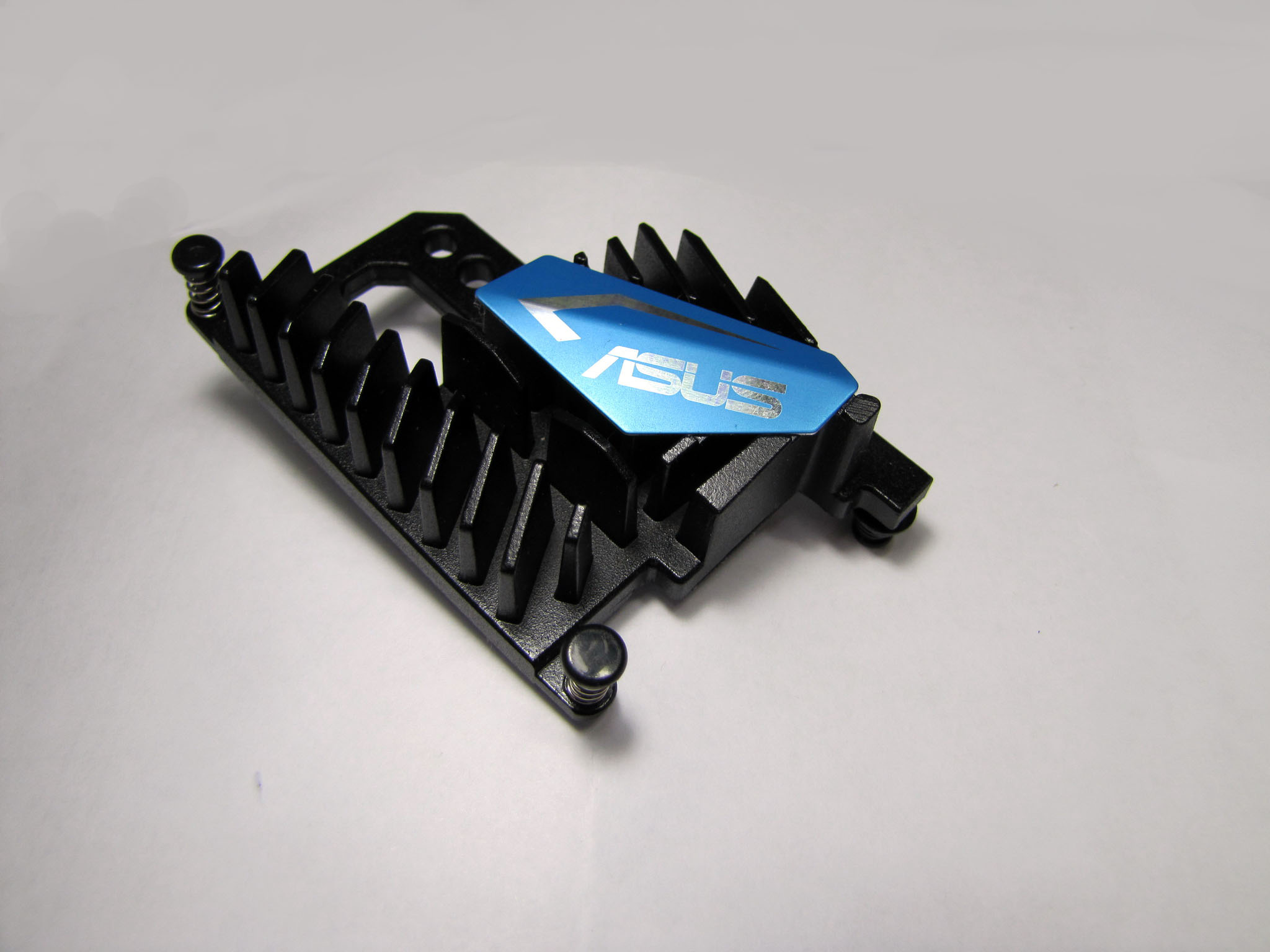

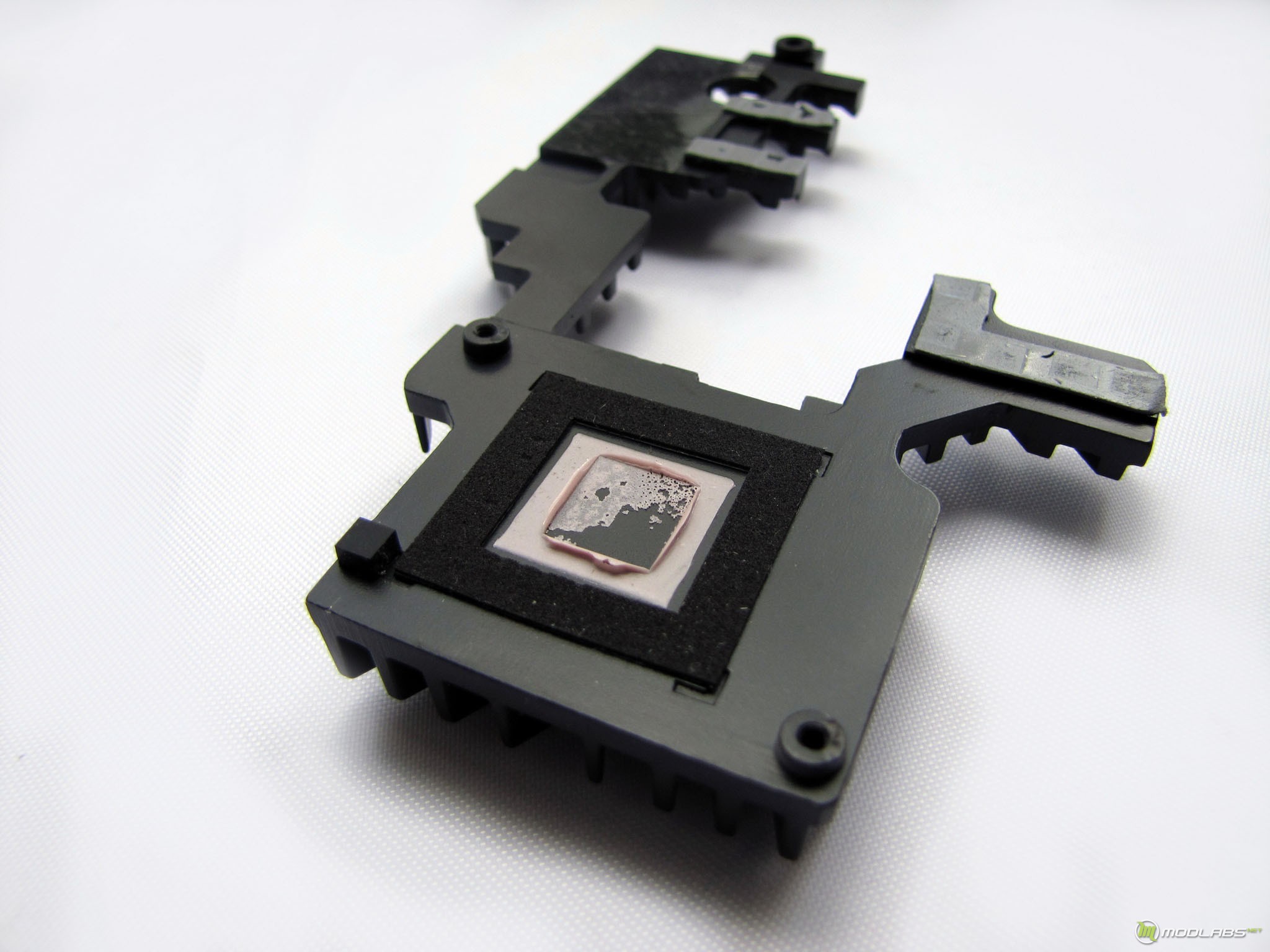

Размер 17.1х17.1см позволит использовать ее в компактных корпусах, модинг проектах и просто разместить систему в ящике тумбы телевизора;) Слот PCI-e x16 находиться очень близко к сокету, что может затруднить установку крупно габаритных кулеров. Система охлаждения палты представляет собой пассивный радиатор из алюминиевого сплава интересной формы, одновременно охлаждающий чипсет и систему питания процессора. В качестве термоинтерфейса для чипсета используется «терможвачка», для транзисторов системы питания термопрокладка. Крепеж осуществляется с использованием трех болтов, что позволяет осуществить равномерный прижим.

 ASUS P8H67-I DELUXE

ASUS P8H67-I DELUXE

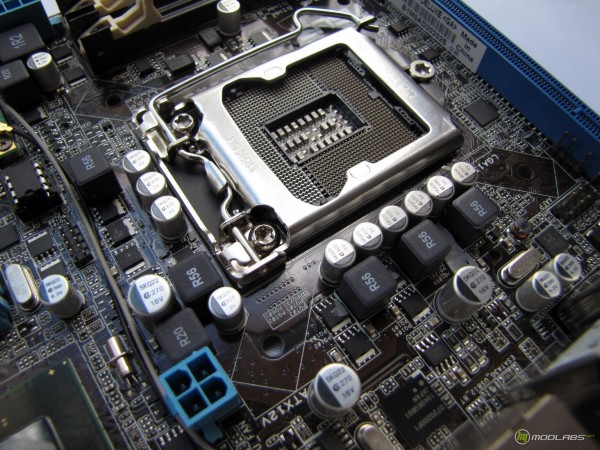

Система питания процессора выполнена по схеме 4+1, этого будет достаточно для стабильной работы, а так же есть небольшой запас для оверклокинга. Хотя, мне кажется, пользователей этого продукта должны больше интересовать энергосберегающие функции, нежели способность платы к оверклокингу и взятию мировых рекордов.

ASUS P8H67-I DELUXE

 Для экономии места на печатной плате ASUS установила слоты памяти,  формата привычного для ноутбуков SODIMM DDR3. Имеется поддержка двухканального режима с частотой 1333/1066, максимальный допустимый объем 16гб. Так же, в глаза бросается батарейка питания, установленная вертикально-маленькие габариты дают о себе знать.

ASUS P8H67-I DELUXE

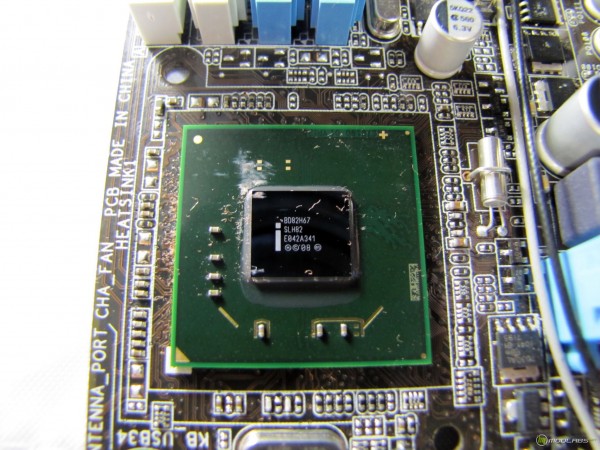

В качестве набора логики используется чип Intel H67. По маркировке выяснилось, что чип ревизии B2, а значит в нем присутствует всем известная ошибка в работе SATA2. На данный момент выпущены материнские платы с чипом ревизии B3, на коробочке будет яркая наклейка говорящая об этом;)

ASUS P8H67-I DELUXE

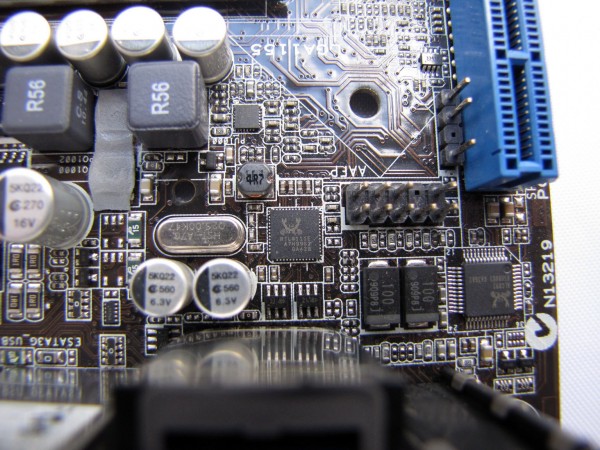

Звук реализован силами микросхемы  Realtek ALC892.

ASUS P8H67-I DELUXE

В качестве сетевого контролера используется микросхема Realtek RTL8111E.

ASUS P8H67-I DELUXE

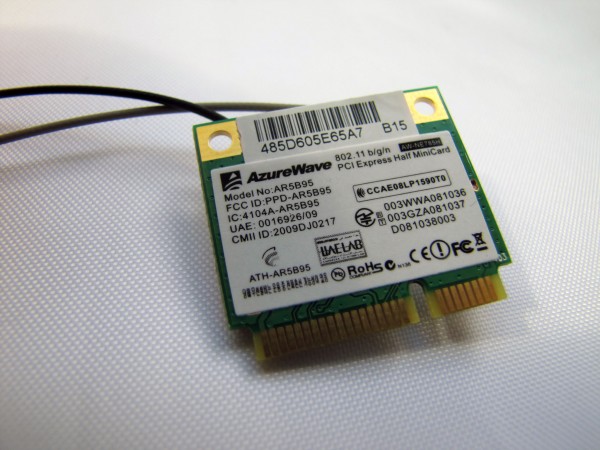

В качестве Wi-Fi модуля используется  Azurewave AR5B95. Для его подключения предназначен  разъем Mini PCI-E используемый в ноутбуках.

ASUS P8H67-I DELUXE

Интерфейс Bluetooth реализован модулем BTA3011M01.

ASUS P8H67-I DELUXE

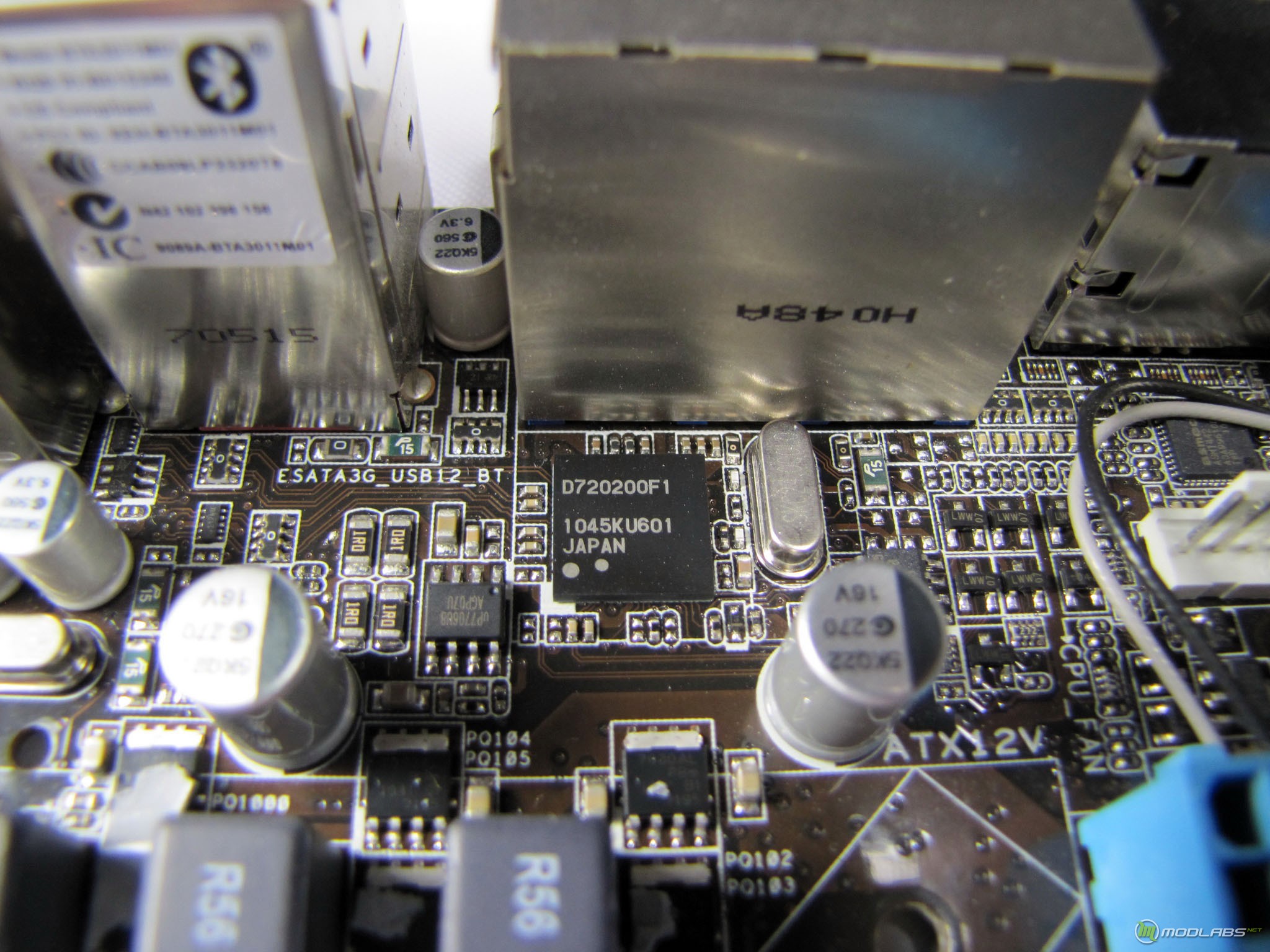

Интерфейс USB 3.0 поддерживается при помощи двух независимых контролеров NEC D720200F1.

ASUS P8H67-I DELUXE

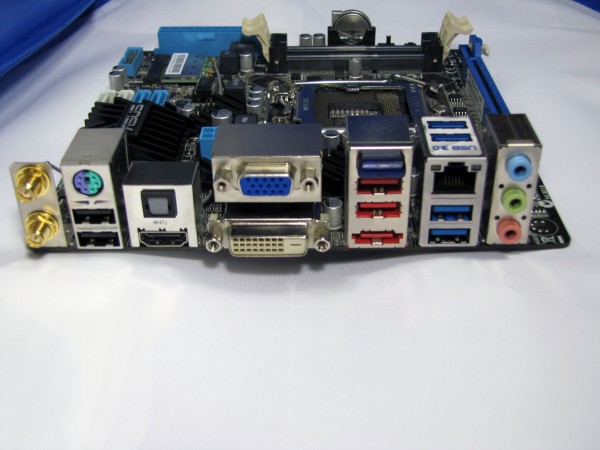

Разъем задней панели мало чем отличается от полноценных плат, имеются:

ASUS P8H67-I DELUXE

  • Один разъем DVI
  • Один разъем D-Sub
  • Один разъем HDMI
  • Два разъема для подключения Wi-Fi антенн
  • Модуль Bluetooth
  • Один разъем PS/2 для подключения клавиатуры или мыши
  • Два разъема USB 3.0
  • Два разъема USB 2.0
  • 1 x выход S/PDIF
  • 1 x RJ45 port
  • Один разъем eSATA
  • Три аудио разъема MiniJask

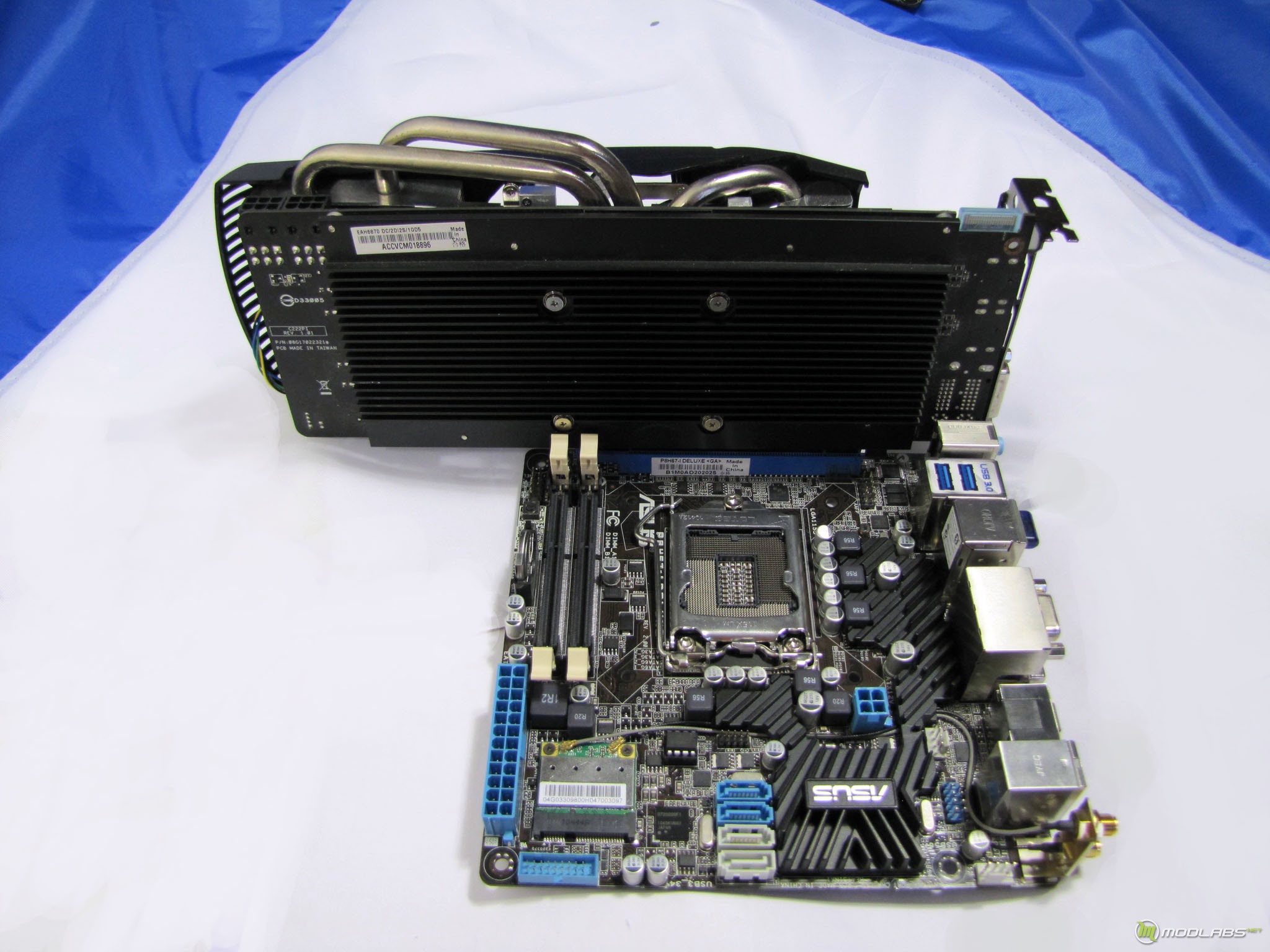

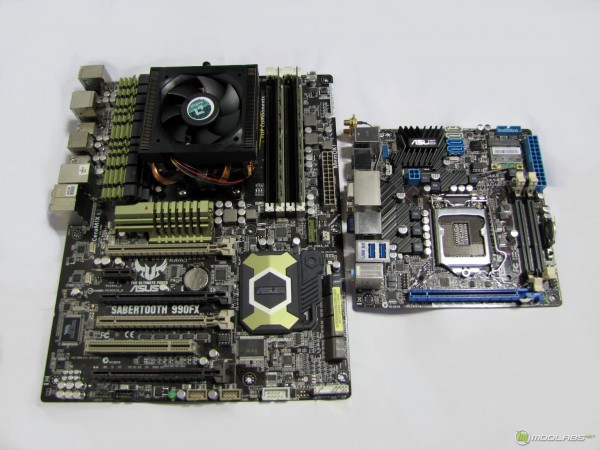

В заключении обзора данной платы, хочется привести несколько фотографий для наглядного представления габаритов.  С нереференсной видеокартой Radeon HD 6870 в исполнении ASUS. А так же с материнской платой Форм-фактора ATX SABERTOOH 990FX.

ASUS P8H67-I DELUXE

ASUS P8H67-I DELUXE



Вторая плата для сегодняшнего обзора ASUS F1A75-I DELUXE. Ее позиционирование на рынке аналогично решению рассмотренному первым, но она предназначена для создания системы с процессором AMD. Ее обзор будет производится как небольшое сравнение с P8H67-I DELUXE. Коробочка так же как и у P8H67-I DELUXE миниатюрна, содержит описание спецификаций платы и применяемых технологий.

ASUS F1A75-I DELUXE

ASUS F1A75-I DELUXE

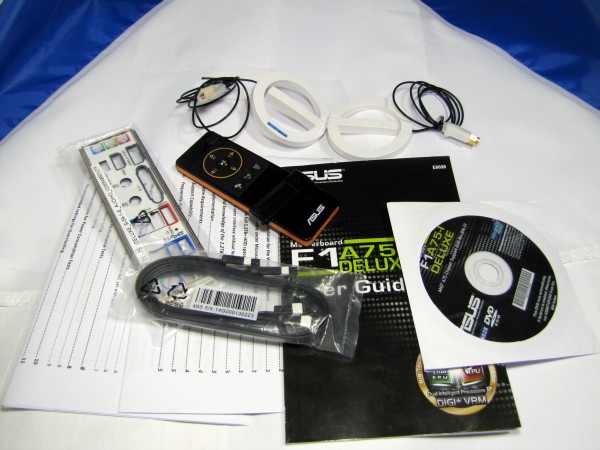

Комплект поставки приятно удивил, в него входят:

  • Две Wi-Fi антенны;
  • Два кабеля SATA  (Специально для портов со скоростью 6 Гбит/с);
  • Руководство пользователя;
  • Диск с программным обеспечением и наклейкой ASUS;
  • Заглушка на заднюю панель корпуса;
  • Пульт дистанционного управления.

ASUS F1A75-I DELUXE

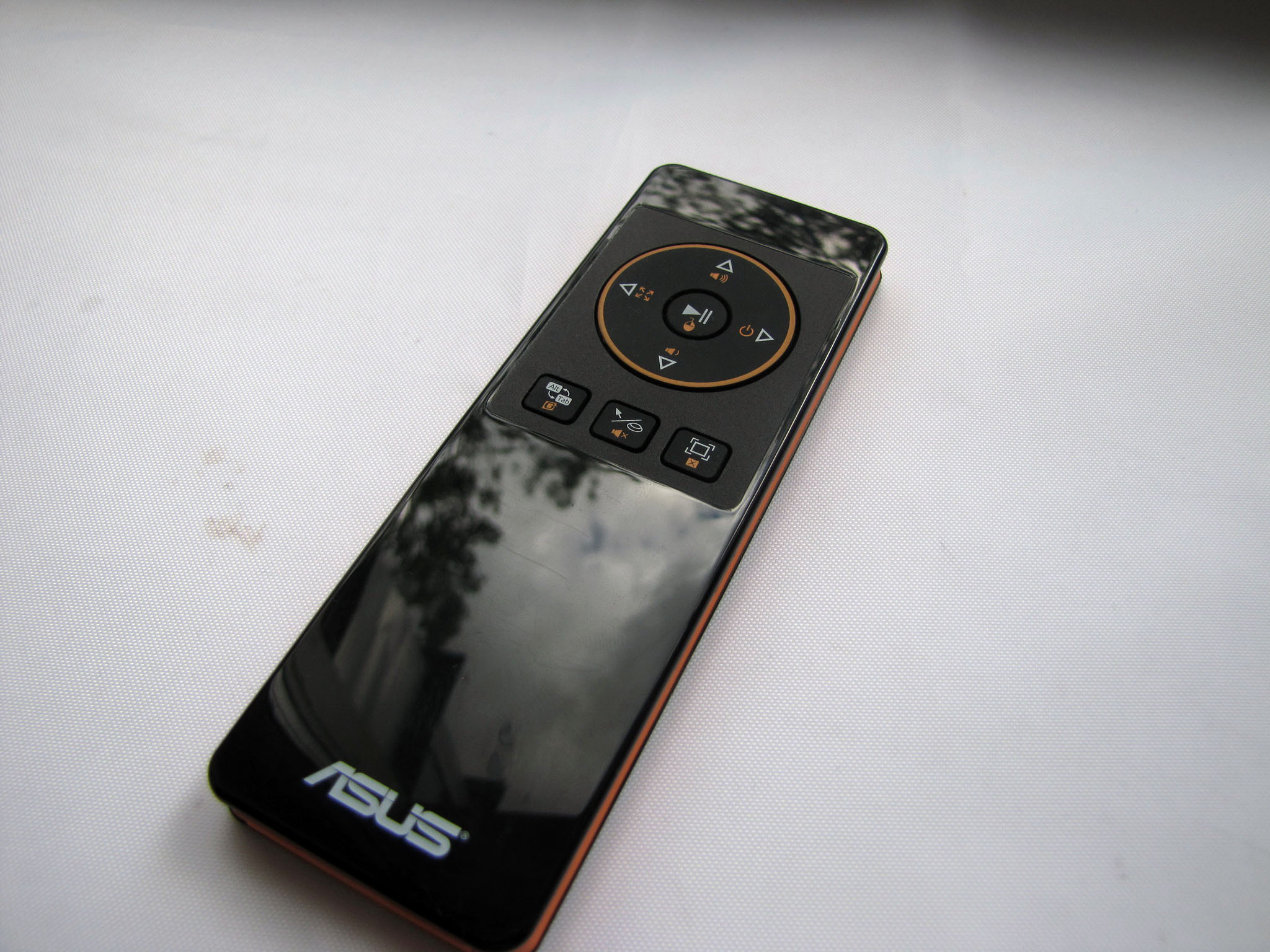

Мое удивление было вызвано именно наличием пульта. В голове сразу стали возникать вопросы: Каков его функционал? Почему в комплекте первой платы его не было? Давайте ознакомимся с ним. С одной стороны имеются понятные мультимедийные клавиши. С обратной стороны, полноценная английская Qwerty-клавиатура.  Приемник вставляется в разъем USB, устройство определяется системой как «устройство ввода» и пульт готов к работе. Его использование оказалось очень удобным во время просмотра кино: поставить на паузу, изменить громкость- отличное решение для данных задач. Набор текста на английском языке не вызвал затруднений. При переключении на русскую раскладку возникли проблемы с расположением клавиш ЖЭХЪБЮ, они оказались разбросаны по разным углам, что затруднило набор текста. Пульт служит отличным дополнением, хотелось бы видеть его и в комплекте первой платы.

ASUS F1A75-I DELUXE

ASUS F1A75-I DELUXE

Давайте рассмотрим материнскую плату. Размер также минимален 17.1х17.1см. На плате присутствуют: PCI-E x16 2.0, два слота DDR3 поддерживаемая частота памяти 1866/1600/1333/1066 МГц с максимальным объемом 32гб. Полноценный разъем DIMM увеличит выбор оперативной памяти в отличии от SODIMM у P8H67-I DELUXE.  Модули Wi-fi, Bluetooth а так же микросхемы  Realtek ALC892, Realtek RTL8111E отвечающие за реализацию звука и гигабитной сети аналогичны P8H67-I DELUXE

ASUS F1A75-I DELUXE

Чипсет и система питания процессора охлаждаются цельно-пассивным радиатором, в котором есть вырез для пары конденсаторов. Крепеж осуществляется с помощью двух болтов и двух клипс.

ASUS F1A75-I DELUXE

ASUS F1A75-I DELUXE

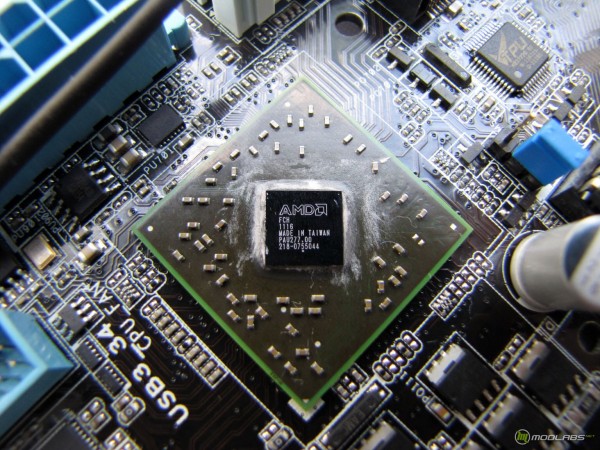

В качестве набора логики используется чипсет AMD A75.

ASUS F1A75-I DELUXE

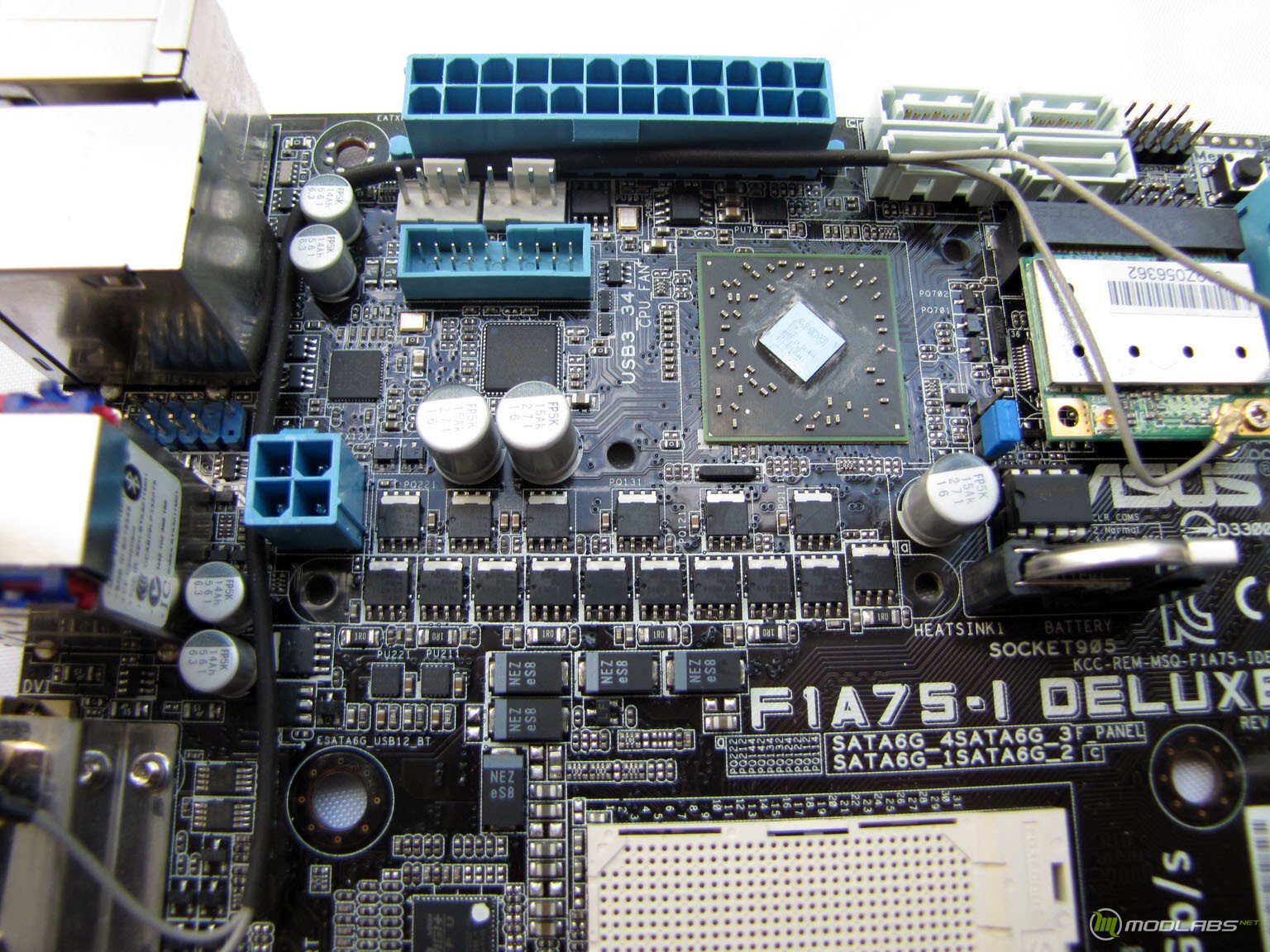

Система питания процессора выполнена по схеме «4+2». Причем дроссели и мосфеты находятся на разных сторонах печатной платы- это еще одни ход для умещения всех компонентов в ограниченном пространстве.



ASUS F1A75-I DELUXE

ASUS F1A75-I DELUXE

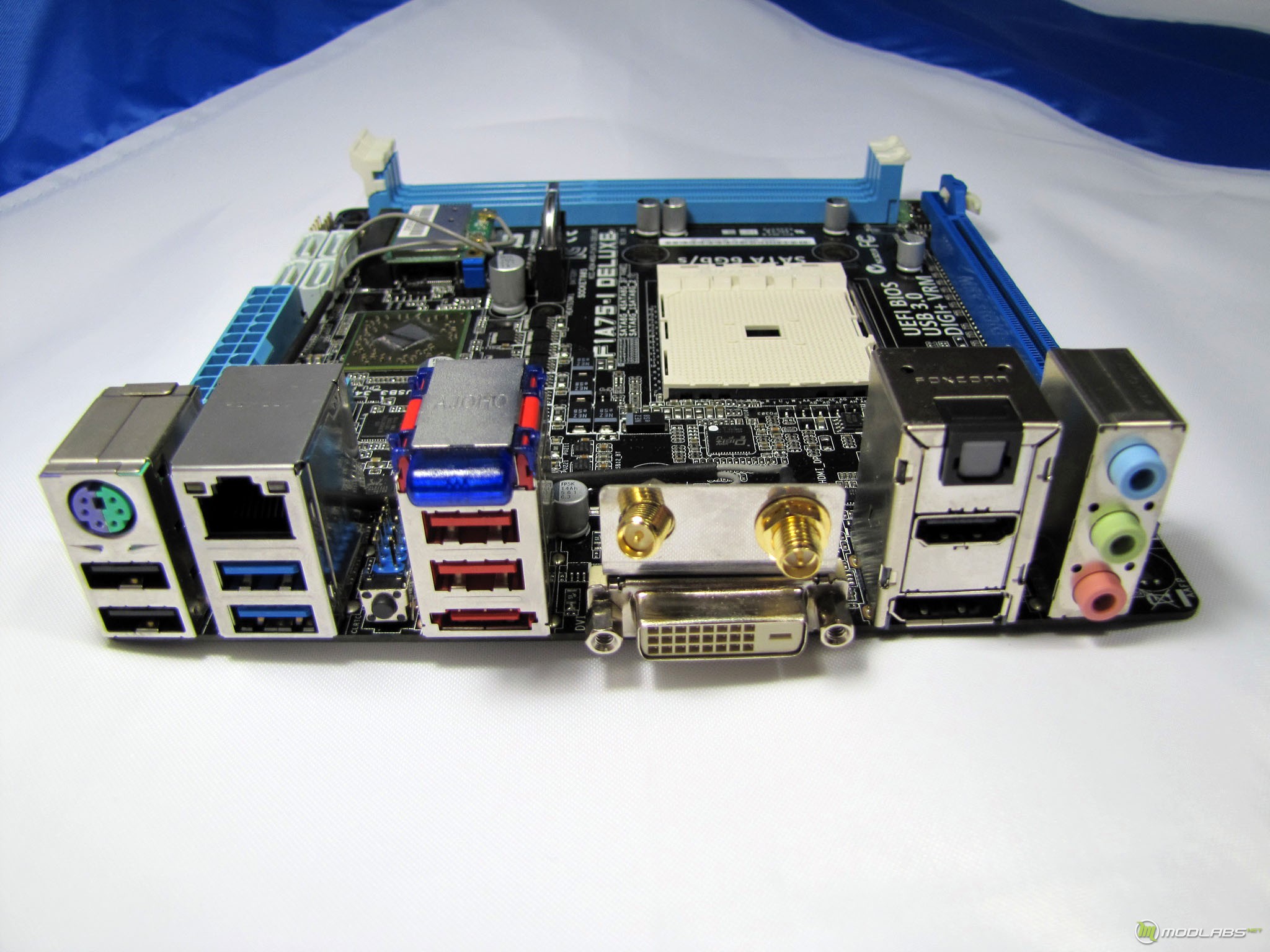

Задняя панель почти идентична P8H67-I DELUXE, отсутствует разъем VGA, но на его место замену пришел DisplayPort. Так же появилась кнопа Clear CMOS. Полный перечень разъемов:

ASUS F1A75-I DELUXE

  • Один разъем DVI
  • Один разъем HDMI
  • Один разьем DisplayPort
  • Два разъема для подключения Wi-Fi антенн
  • Модуль Bluetooth
  • Один разъем PS/2 для подключения клавиатуры или мыши
  • Два разъема USB 3.0
  • Два разъема USB 2.0
  • 1 x выход S/PDIF
  • 1 x RJ45 port
  • Один разъем eSATA 6Gb/s
  • Три аудио разъема MiniJask
  • Кнопка Clear CMOS

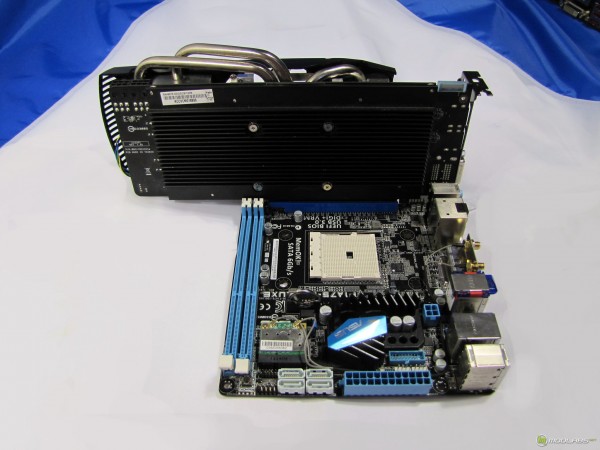

Так же хочется привести фото платы с нереференсной видеокартой Radeon HD 6870 в исполнении ASUS, для сравнения габаритов.

ASUS F1A75-I DELUXE



В заключении хочется сказать, что на основе любой из  рассмотреных материнских плат возможно создать домашний мини мультимедийный центр. И слово мини не будет означать урезанный функционал;).  А будет ли он размещаться в красивом корпусе или тумбе от телевизора зависит только от вас.

                                                                                               С уважением, Иван kim55
