Немного истории.

Я начал увлекаться модернизацией и разгоном компьютерных комплектующих примерно в середине 2006 года. Знакомство началось  с сайтов о модинге, в это время я начал перепаивать светодиоды и прорезать окошки в корпусах. До серьезных модинг проектов  не дошел, наверное, сказалось отсутствие художественной фантазии… Приблизительно через пару месяцев я открыл для себя еще одно направление для компьютерных энтузиастов! Да, это был оверклокинг, я мгновенно узнал, что такое 3DMark 03 и «попугаи». С каждым шагом повышения частоты FSB, процесс разгона затягивал меня все больше и больше… В системном блоке на место неоновых ламп и красивых кулеров пришли массивные радиаторы и воздушные сквозняки, создаваемые высокооборотистыми кулерам. Идеи создания Custom кейса ушли из моей головы, но на их место пришли новые… Собрать систему водяного охлаждения, вот она заветная мечта! Важный шаг я сделал 16 Декабря 2006 года, когда вступил в ряды TEAM MXS.

Так как я был еще школьником… Конфигурация компьютера остановилась на месте, в таком варианте как на фото. Это был P4 2.8 на материнской плате GA-8IPE1000. Водянку собрать так и не удалось (вода и компьютер для многих были не совместимыми вещами).

Наступил 2007 год. Я изучал множество форумов, уже имел представление, что такое вольтмод и как его делать. Но не мог развиваться, так как нечего было тестировать. И вот, на свой день рождение получил заветный Core 2 Duo, счастья было….

Когда вопрос охлаждения завел меня в тупик, я твердо решил, что нужно предпринимать попытки улучшения условий для бенчмаркинга. Пошел клянчить деньгу у родителей(нет, ну а как вы хотели? мне было 16лет, я школьник :D) Проанализировав ситуацию, папа решил профинансировать мои начинанияJ. Я думал, неужели соберу СВО! Но не тут-то было, ответ папы ввел меня в ступор «Воду? зачем она? Если лучшие результаты получают на азоте»…. Через два дня были куплены дьюары, а еще через месяц я получил в руки готовый азотный стакан. И понеслось…. На фото подготовка к первой азотной бенч сессии. После этого азотные бенч-сессии стали регулярными, почти каждые выходные меня ждали полные дьюарчики.

Теперь вы немного знаете о том, как я начал увлекаться бенчмаркингом. Хотя, этот рассказ можно описать гораздо подробнее… Ну если будет интересно вы мне скажите.

Меня всегда волновали вопросы: обустройства тестового стенда и универсальности использования компьютера. Я считаю, что в идеальном варианте нужно иметь различные системы для тестов и повседневного использования. Но такой возможности у меня не было. Бенч-стенд был одновременно домашним компьютером.

Далее будет много фотографий с различных бенч сессий. Я расскажу, как пришел к почти идеальному тестовому стенду, который смог совместить в себе рабочую лошадку и гоночный болид.



Стенд на коробке от материнской платы.

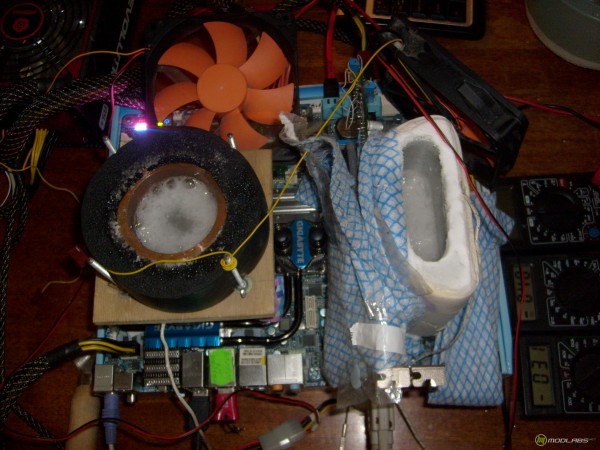

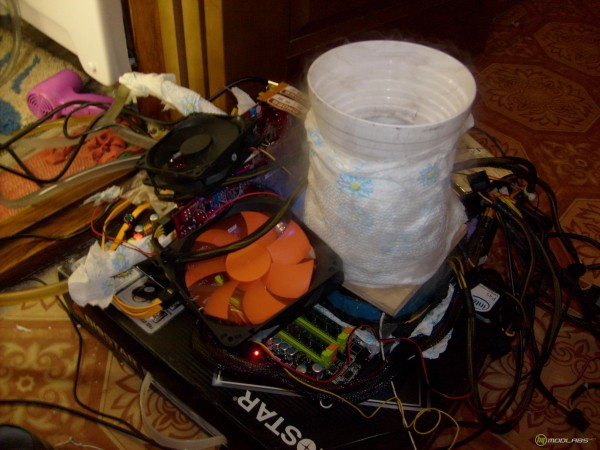

Удивительно, но коробка от материнской платы идеальная основа для создания тестового стенда за считаные минуты. Необходимо просто «скидать все в кучу» и можно бенчить. Я часто использовал такую конфигурацию, она удобна! В основном это были временные или очень специфические системы. Весь стенд под рукой, можно быстро изменять условия тестов. Но для постоянного использования такой вариант не подходил(весь стол был занят, а на полу собирать не хотелось). Приведу несколько фотографий таких систем.

Один из неудачных «заездов», были убиты две материнские платы на P45. Но к счастью, их удалось оживить.

Тестирование двух HD4850 в CrossFire. Видеокарты охлаждались проточной водой. Описание бенч-сессии(Ссылка).



Бенч стенд конфигурацию которого сложно вспомнить. Тестирования происходило в Омске при участии камрада vow(Ссылка)



В данном случае, в одном месте собраны две системы. Коробочки оказались идеальным вариантом для временных систем.



Облагороженный открытый стенд

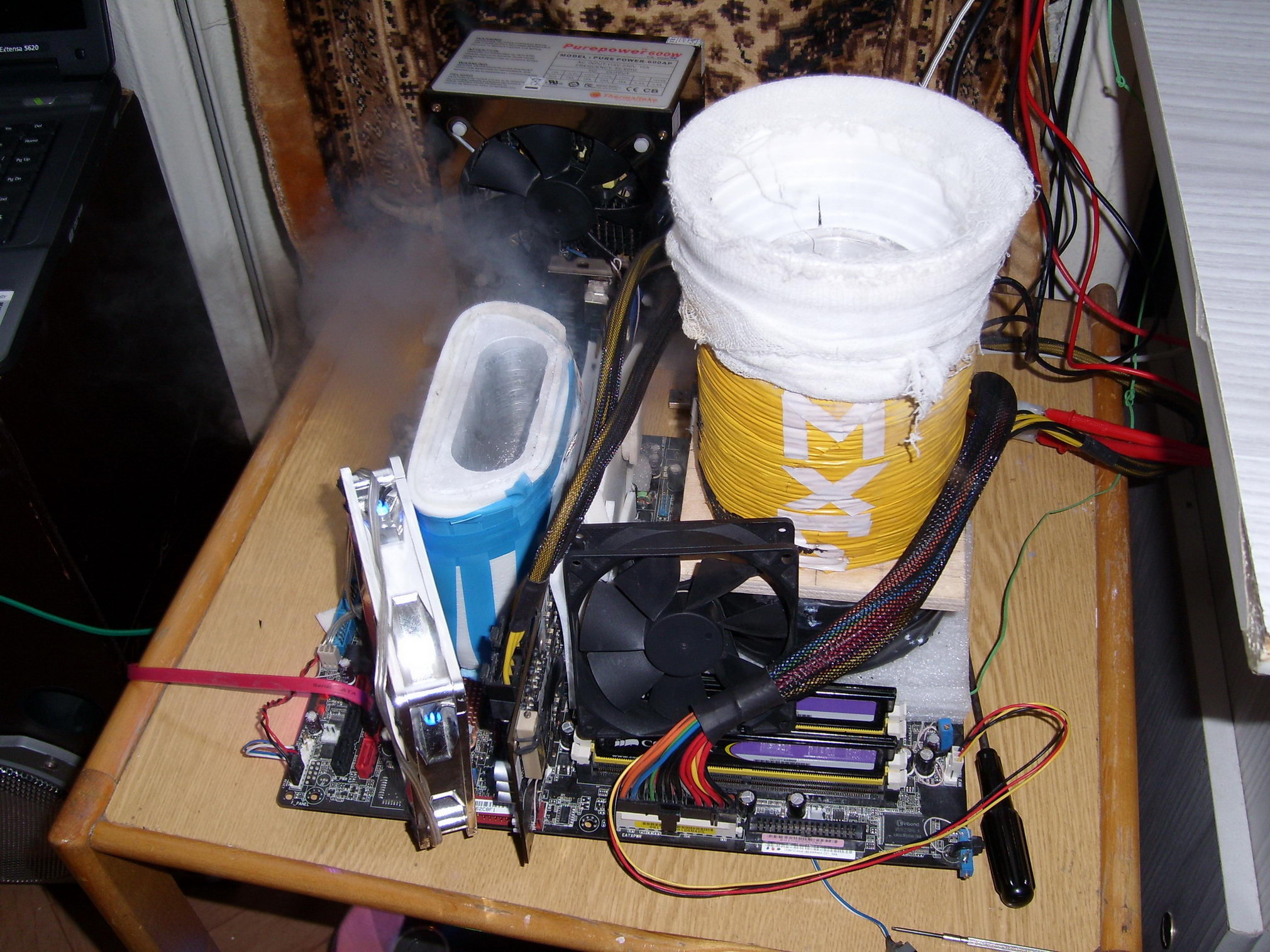

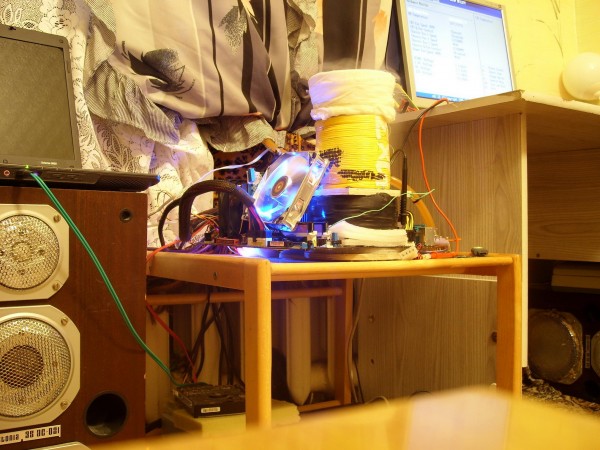

Удобности «Коробочного стенда» хотелось использовать в более продуманном и основательном варианте. Для этого мне пригодился детский стол для рисования. Он был установлен рядом с обычным письменным. В итоге, для стенда нашлось  «свое место». Получилось очень даже не плохо, все удивлялись видя компьютер в таком состоянии. Родственники даже научились запускать его без «круглой кнопочки  на корпусе».

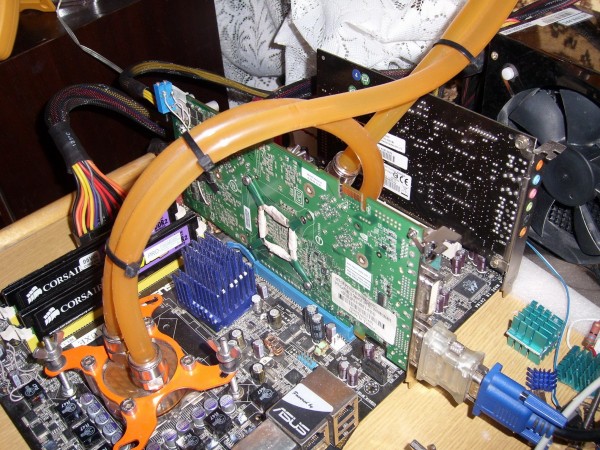

На фото один из первых запусков системы СВО, хочу заметить, что воду я запустил уже после азота и сухого льда. Предварительное тестирование 7800GT, радиатор вынесен на сорокаградусный мороз. История тестирования(клик)



Не помню точно, но вроде пробую новенький X6800.

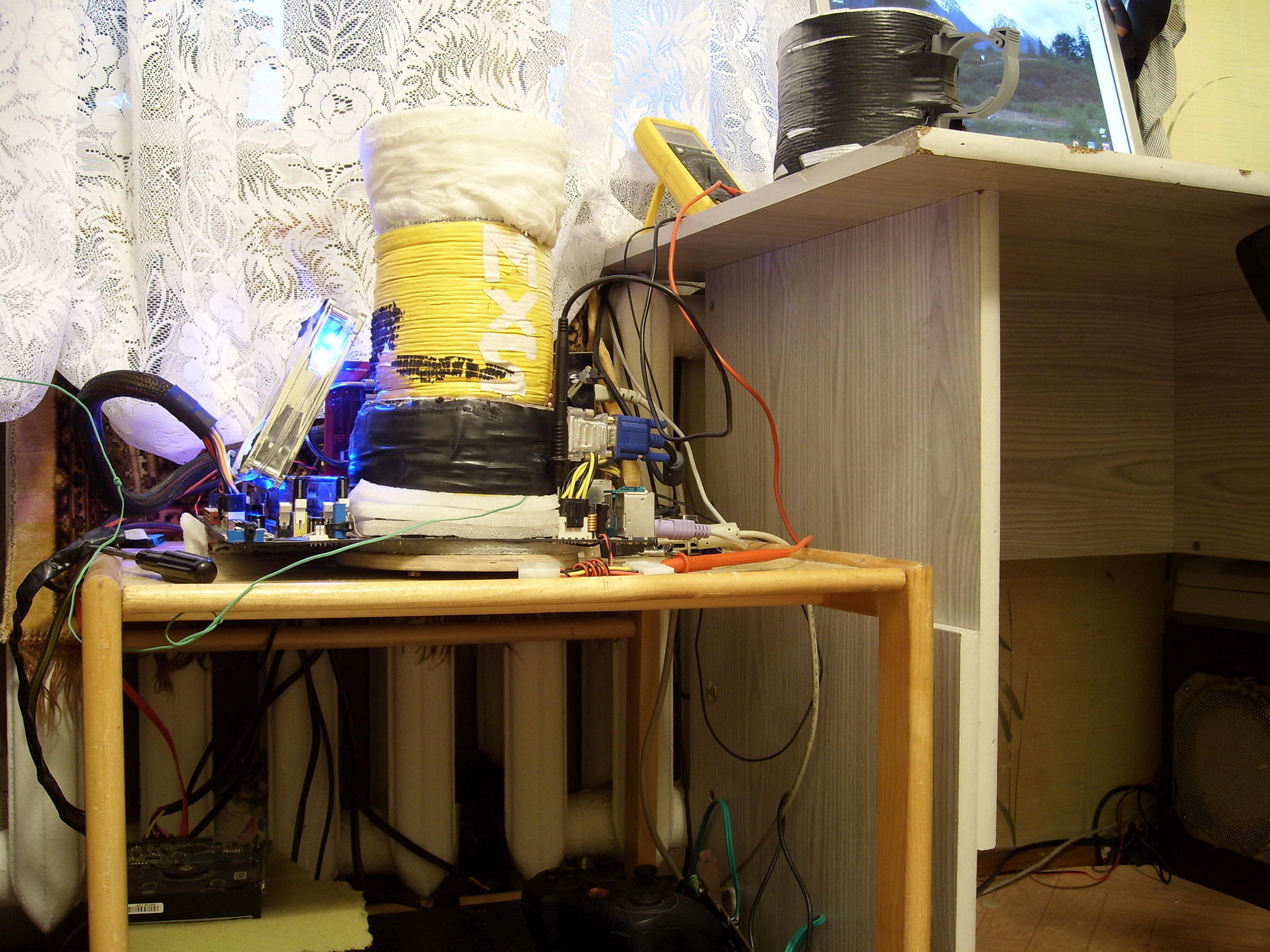

 Первая проба азотного стакана для видеокарты 8800GTX. Бенч не удался из-за слабенького 620ватного блока питания, на котором было протестировано множество слабых карт.



Такая конфигурация стенда использовалась очень долго, но в один день на систему чуть не обрушился прекрасный цветок, стоящий на подоконнике. Было принято решение о модернизации. Решение принято, а идей не было… И хочу сказать их не было довольно долго. Не мог придумать ничего лучше открытого стенда…



Ахтунг! Бенчим в корпусе.

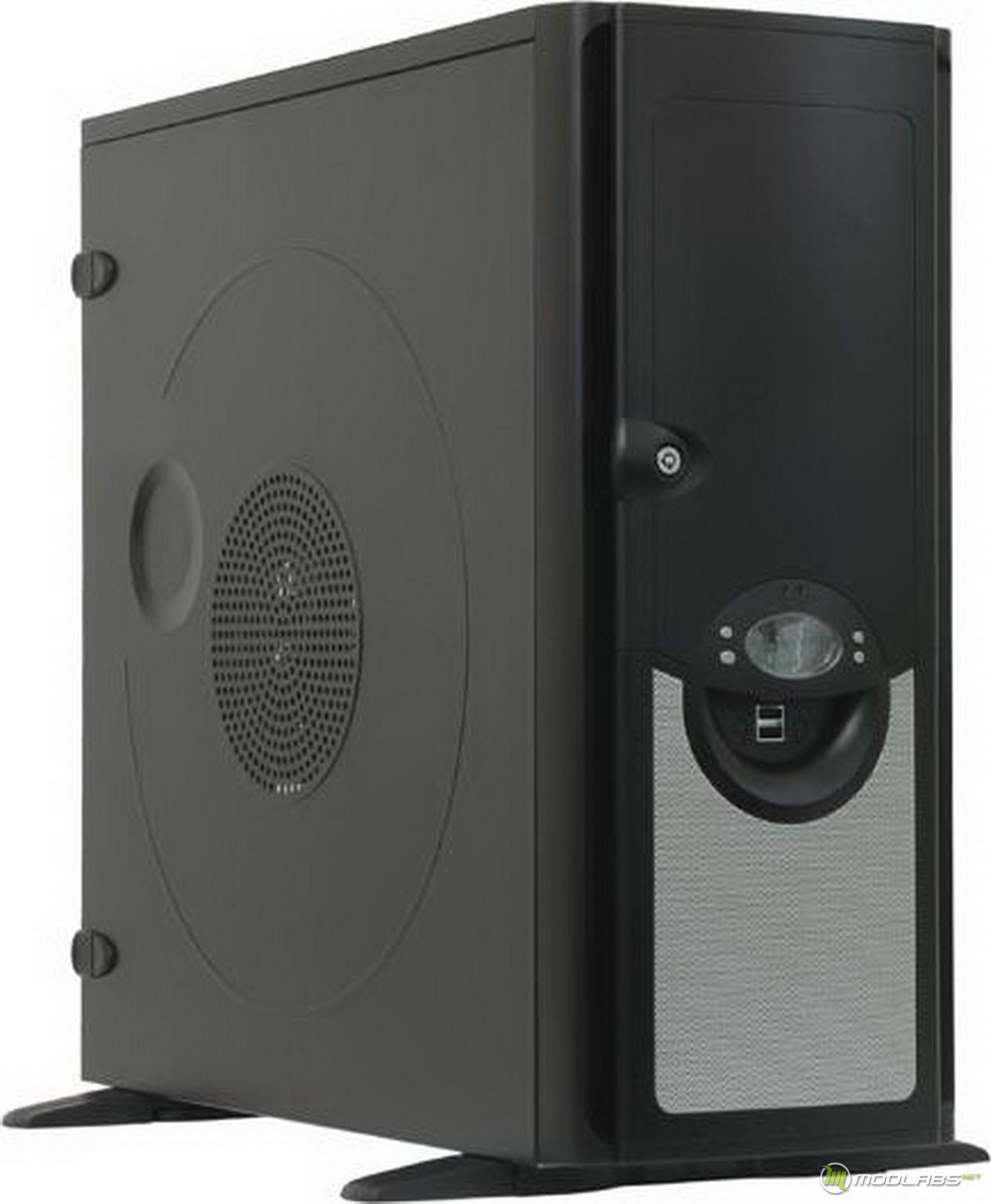

Производя уборку в кладовке, я наткнулся на корпус, с которым изначально приобреталась система на основе Core 2 Duo, им был X710 от компании IN WIN. После создания открытого тестового стенда, он был заброшен и забыт. Его размеры позволяли встроить систему водяного охлаждения, но возможность азотных сессий была под вопросом. Вариант разборки и сборки системы для каждой бенч сессии меня категорически не устраивал. И я решил рискнуть! Собрав систему для бенчей в корпусе.

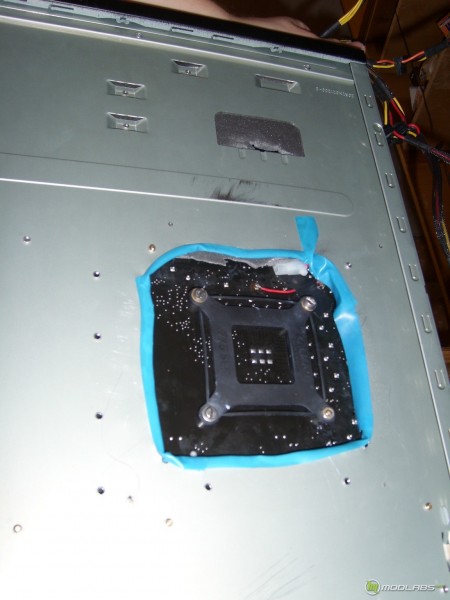

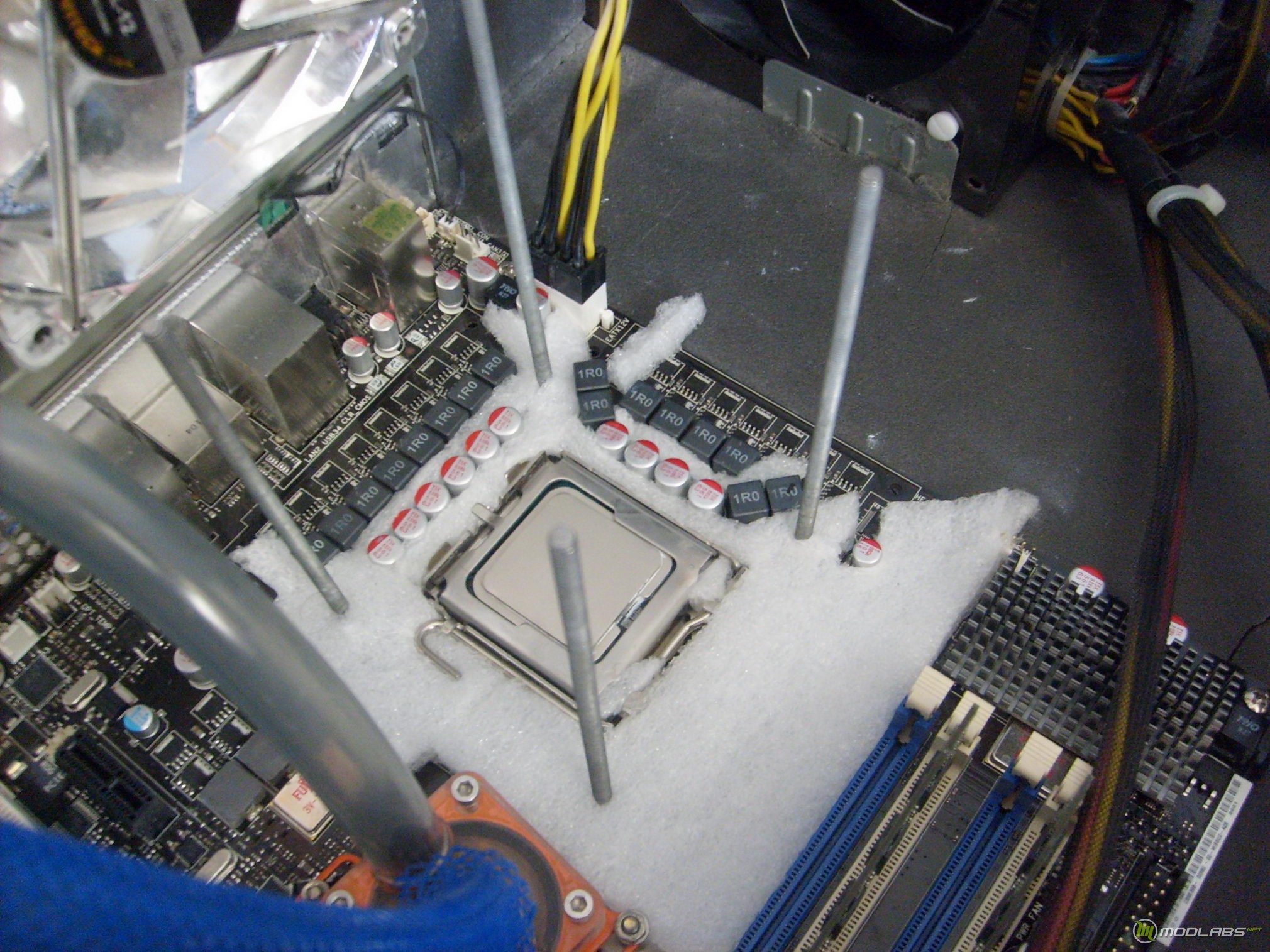

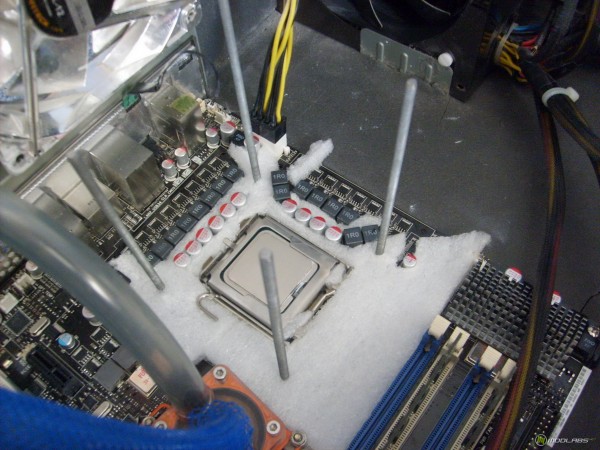

В районе крепления кулера, ватерблока или азотного стакана(для охлаждения использовались все из перечисленных) было прорезано окно - это позволило менять тип охлаждения без демонтажа материнской платы.

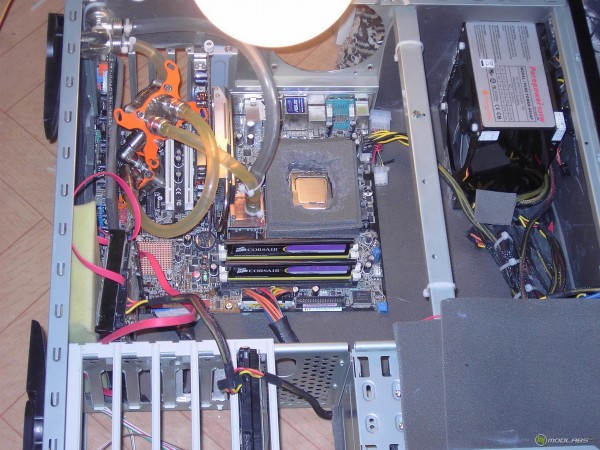

Система водяного охлаждения разделилась на два контура: внутренний в него входили только ватербоки и внешний, он состоял из радиатора и расширительной емкости с помпой.

На заднюю панель корпуса были выведены два переходных штуцера. В результате я мог мгновенно перейти с обычной водянки на проточную с температурой около +3градуов.

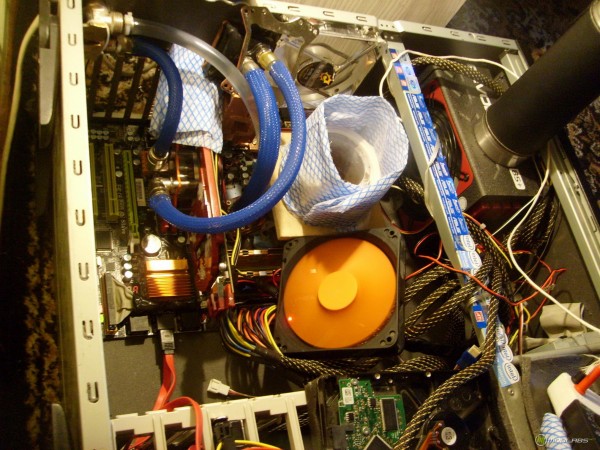

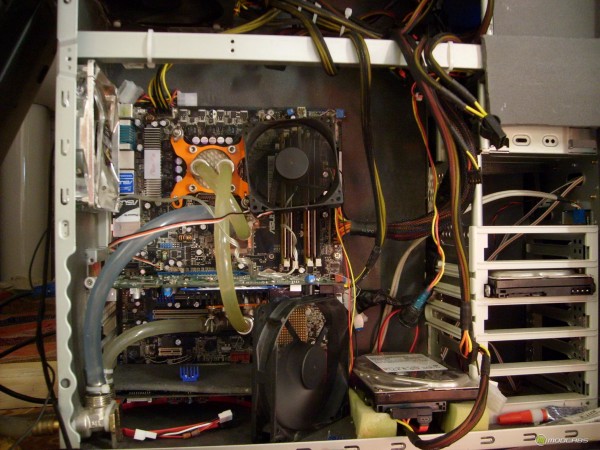

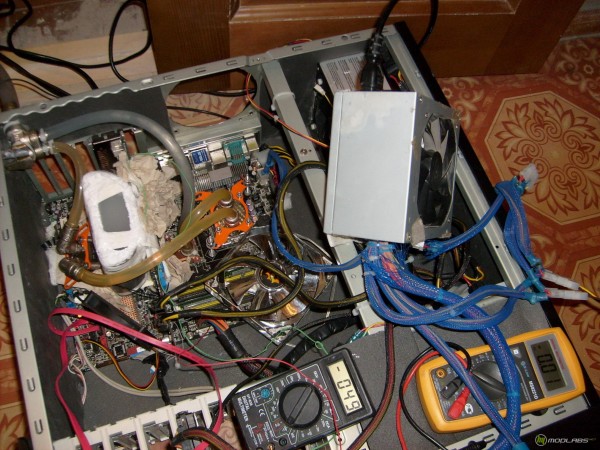

Внутренний контур СВО



Происходит тестирование видеокарты на проточной «водянке».

А вот тут вариант повседневно работающей системы. Их сложно различить:)

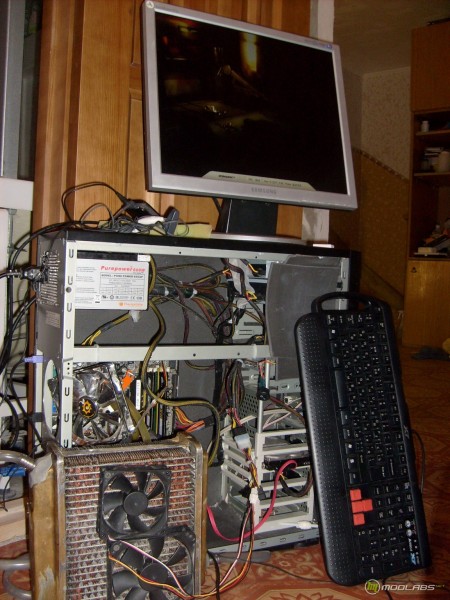

Так проходили тесты на проточной СВО. Системный блок переносился ближе к ванной, подключался к водоканалу и вперед за рекордами. На фото, радиатор так же подключен к проточной системе и служил для обдува стенда прохладным воздухом. Позже, я купил 15метров дополнительного шланга, благодаря этому стало возможным тестировать, не передвигая системный блок с места.

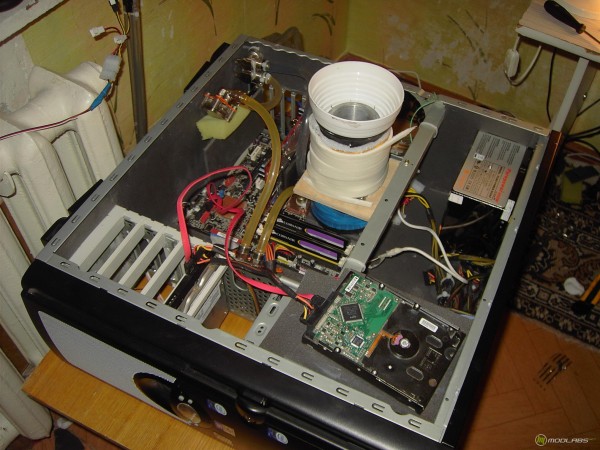

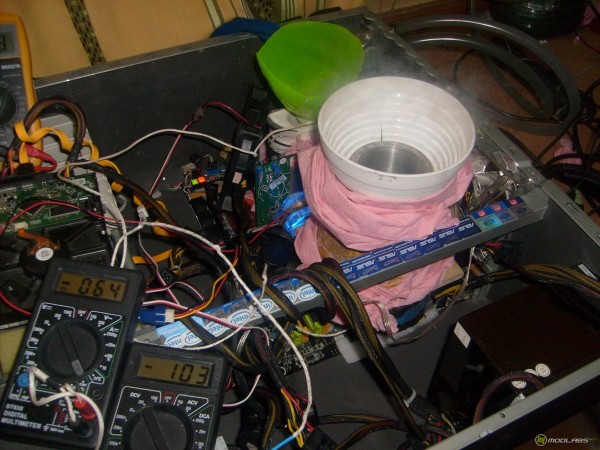

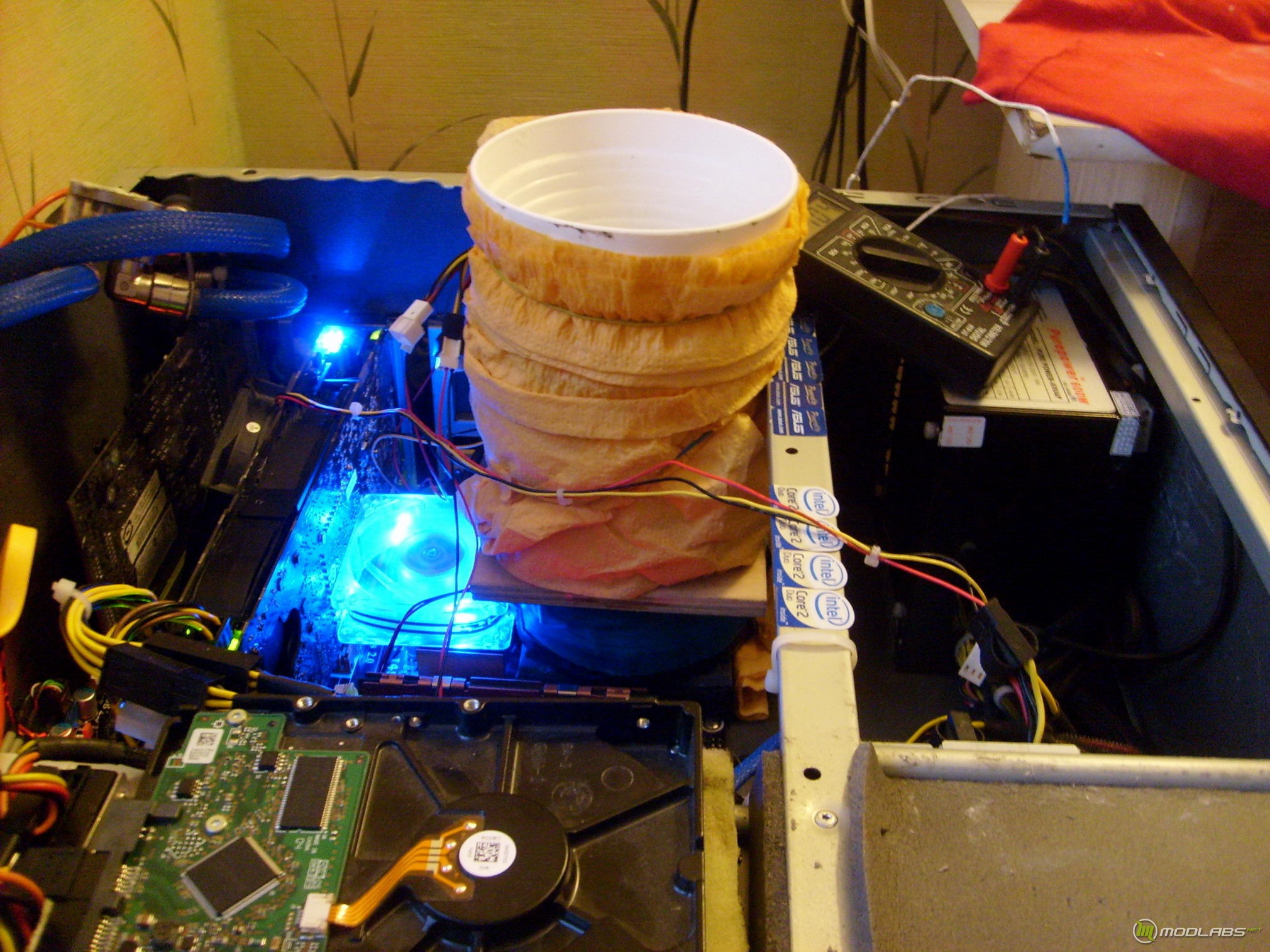

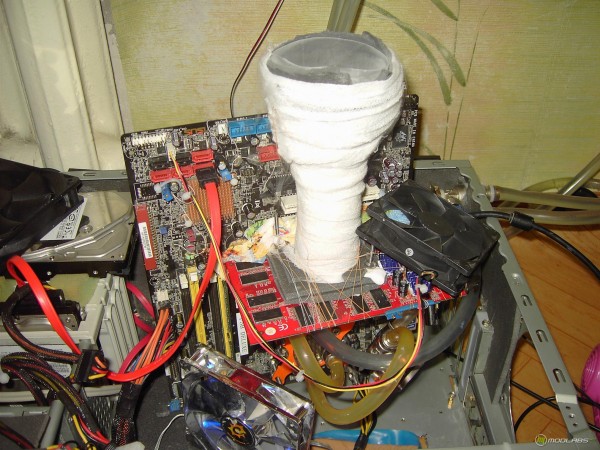

Первая азотная сессия прошла удачно. Корпус переворачивался в горизонтальное положение, и производилась установка стакана. Кроме как установить стакан и залить азот больше ни чего не оставалось, стенд был полностью готов к тестам.

Эта одна из самых невероятных бенч сессий. Кто помнит?

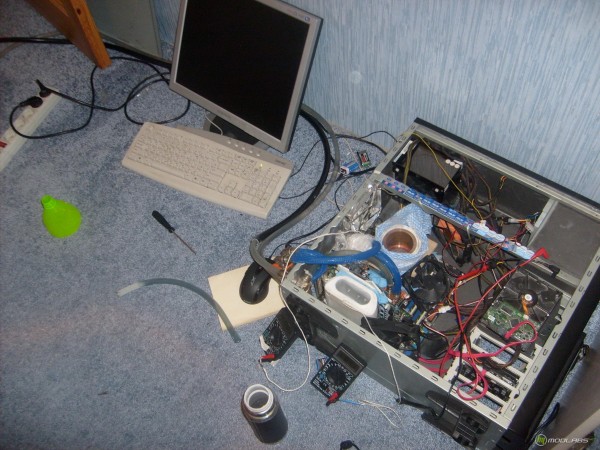

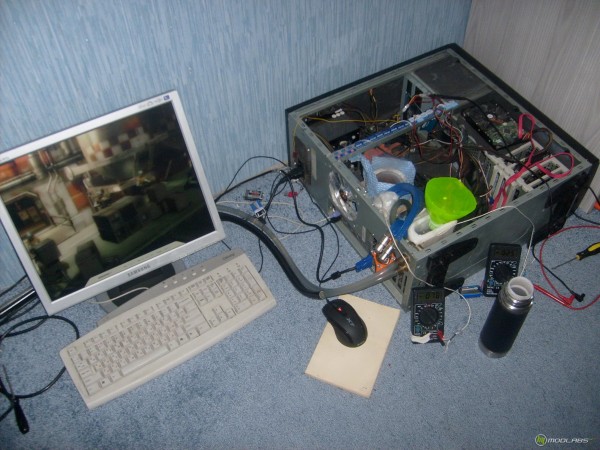

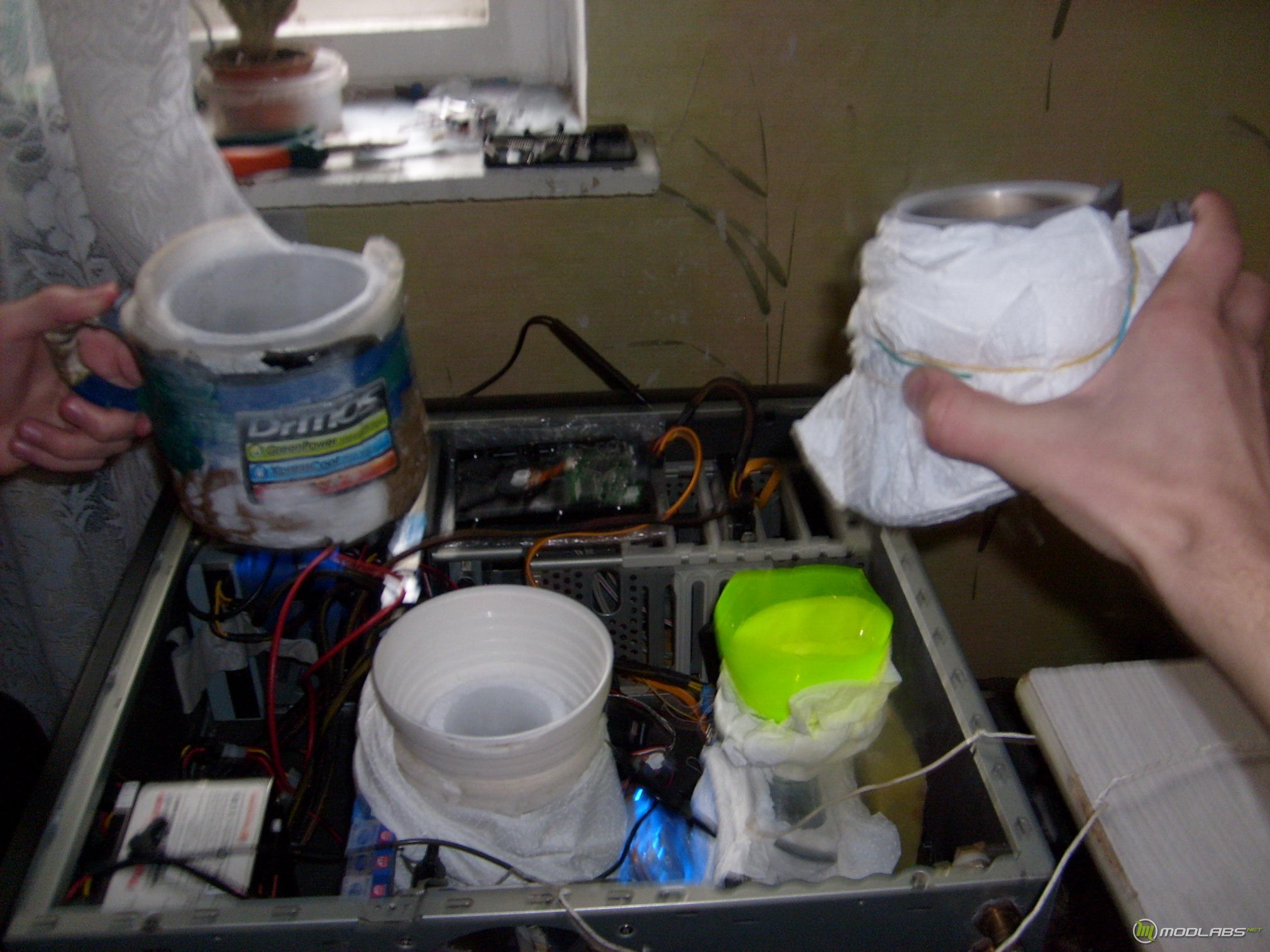

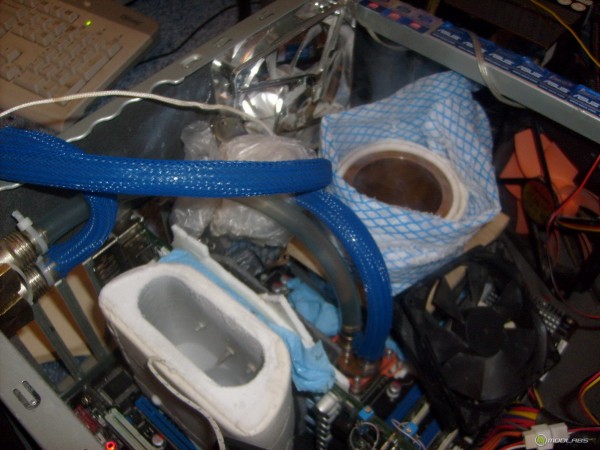

8800GTX на азоте+ E8400 на проточной воде. Два блока питания…

В корпусе полностью другая система. С ее помощью удалось занять второе место в одном из солидных конкурсов. Эхх! Жаль не первое.

9800GX2 целью тестирования был 01 3Dmark.



Если не ошибаюсь, вот эта бенч-сессия(Ссылка). Далее пойдут просто фотографии, так-как точные конфигурации тестируемого железа сейчас не могу вспомнить.

Корпусный вариант тестового стенда полностью оправдал возложенные на него надежды. Мне удалось использовать систему в повседневной работе, а при желании мгновенно заняться бенчмаркингом. На данный момент он продолжает функционировать как рабочий компьютер моего брата.



А что теперь?



К сожалению, в течении последнего года у меня не было возможности заниматься любимым делом, пришлось отдать долг родинеJ Этим летом, я переехал в столицу нашей родины. С переездом все накопленные приспособления для бенчей осталось в славном городе Омске. Но интерес к оверклокингу и бечмаркингу оставить не возможно, поэтому сейчас я занят созданием нового тестового стенда.

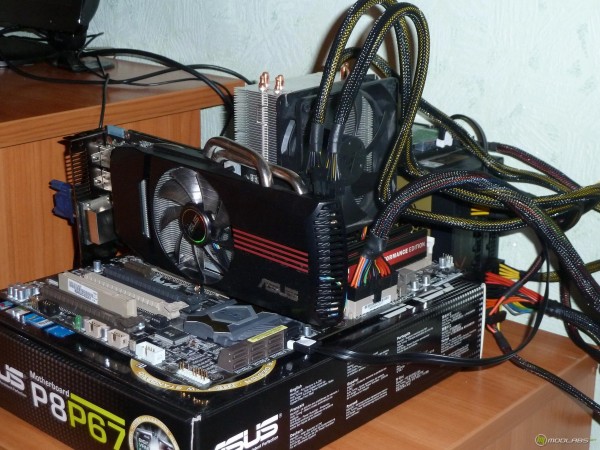

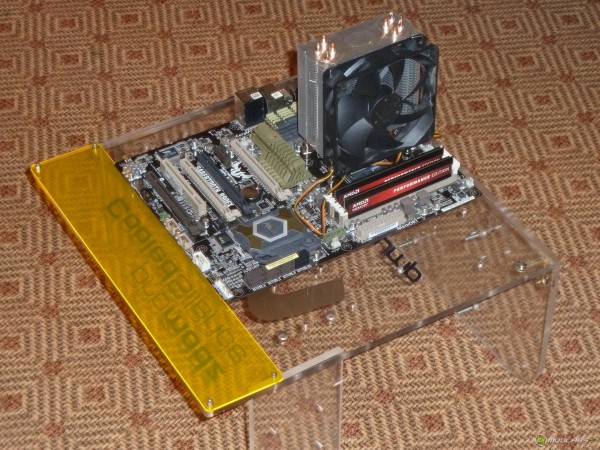

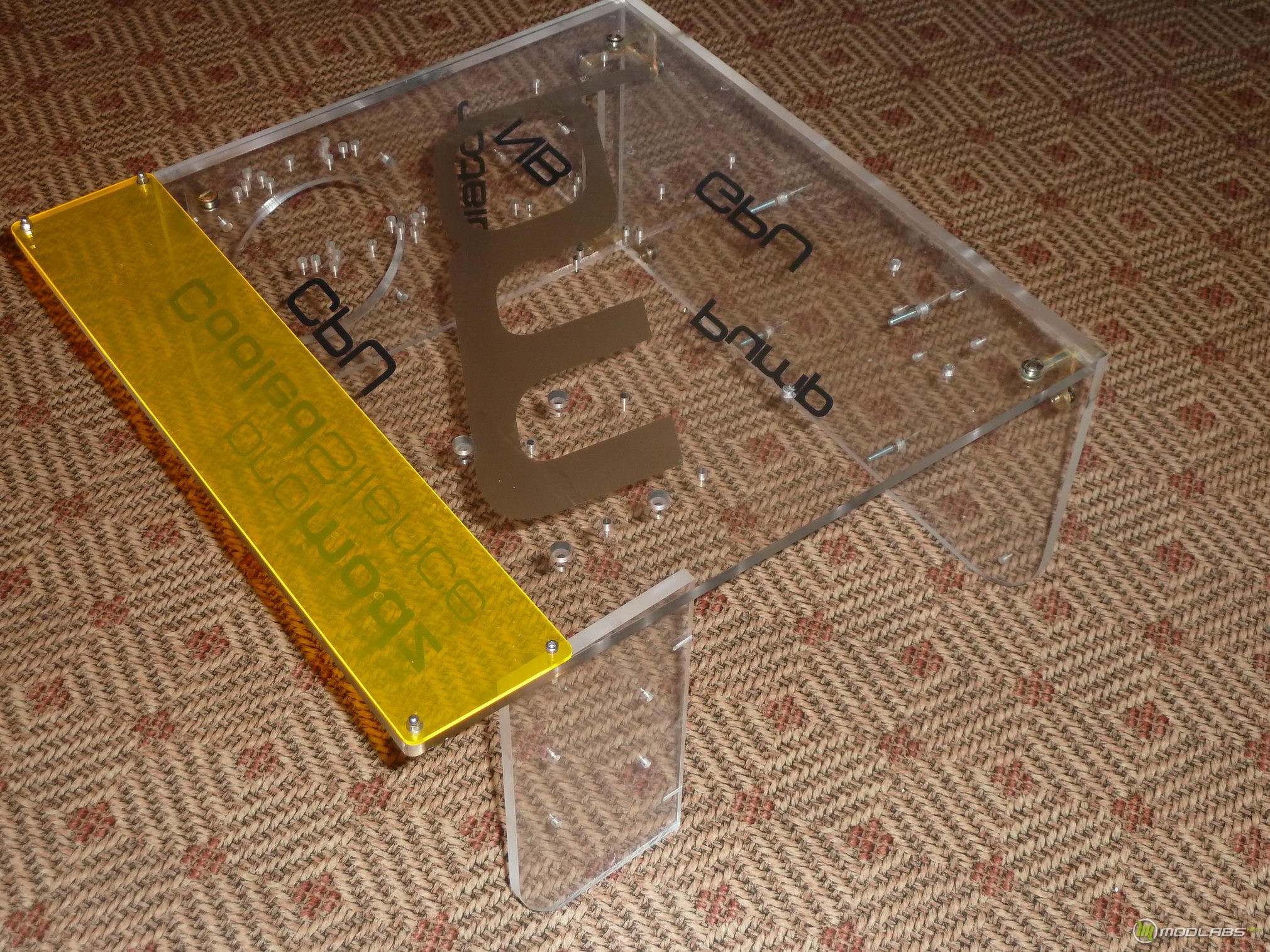

Первый запуск моей нынешней системы опять же совершился на коробке… Камрад White любезно предоставил предполагаемую основу для тестового стенда. Для меня загадка для чего изначально предназначалась эта конструкция. Но перевернув ее и прикрутив дополнительную ножку, получилась много обещающая основа.

На данный момент мои требования к бенч-стенду таковы:

• Возможность установки азотных стаканов;
• Встроенная система СВО c возможностью быстрого подключения к водопроводу;
• Целостность конструкции (возможность переноса);
• Опрятный внешний вид, стенд не должен быть кучей железок подключенных друг к другу;

Надеюсь мне удастся реализовать данные запросы и создать стенд не уступающий в функциональности предыдущему.



Предлагаю обсудить запись в теме нашего форума: Как вы бенчите?(Фотографии систем)
