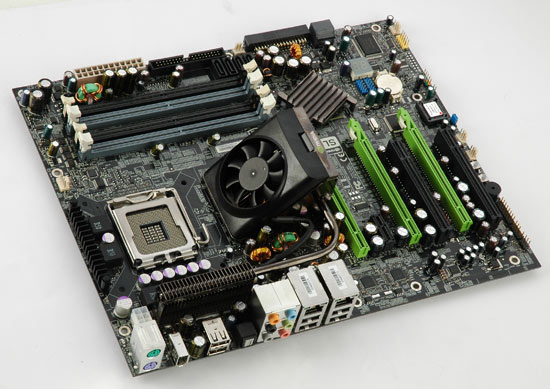

Сравнивая дизайн платы на новом чипсете с предшественником, сложно не заметить некоторые улучшения и так отличного продукта.
Размещение компонентов осталось почти без изменений, зато существенно усилена система охлаждения на тепловых трубках (слабое звено NF 680i SLI с высоким уровнем нагрева).
Радиатор на северном мосту стал больше, но дополнительный вентилятор все также крайне рекомендуемого к установке в любом случае. Силовые элементы в цепях питания охлаждаются той же СО, что и микросхемы чипсета.
Замечательно выполнено крепление всей системы охлаждения – на винтах, причем с обратной стороны платы. Благодаря этому гарантируется идеальный прижим радиаторов ко всем микросхемам, что не всегда достижимо при использовании пластикового крепления.
Отсоединив СО, можно наконец рассмотреть конфигурацию чипсета. Северный мост и чип nForce 200 расположены рядом и накрыты единым радиатором – еще одна причина, почему его габариты увеличились в сравнении с NF 680i SLI.
Микросхема южного моста NF570I, как уже было сказано, не поменялась физически, хотя CPU-Z 1.42 определяет его «честно», как nForce 780i SLI MCP.

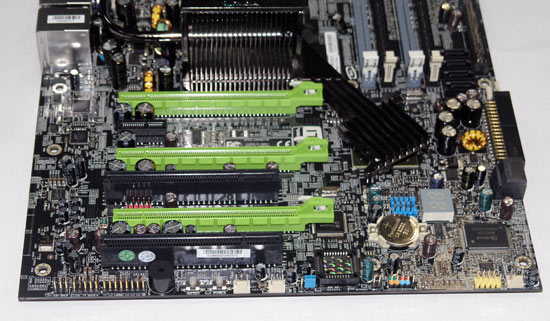

Расцветка стала ближе к корпоративным цветам NVIDIA благодаря яркозеленым слотам PCI Express x16.
Правда, если бы еще так же были окрашены и слоты DDR2, а оставшиеся белые коннекторы заменены на черные – плата выглядела бы лучше.
Перемещены коннекторы для подключения кнопок и светодиодов на передней панели корпуса, что сделало плату несколько удобнее при сборке ПК. Возле разъема для процессорного кулера появился светодиодный индикатор, который при перегреве CPU загорается красным. Разумеется, никуда не делись такие важные для оверклокеров элементы, как разведенные на PCB кнопки Power и Reset, светодиодный индикатор POST-кодов и динамик PC-спикера.
На заднюю панель выведен достаточно традиционный набор коннекторов, в котором не хватает начинающих приобретать популярность eSATA.
По сути, есть только одно замечание, и то важное лишь для владельцев 3-Way SLI-систем: при установке трех видеокарт формата GeForce 8800 Ultra, больше недоступно ни одного слота расширения – ни PCI-Express x1, ни PCI. Это создает серьезное ограничение по функциональности супер-ПК, ведь нельзя установить даже качественную звуковую карту! В остальном, претензий к дизайну нет.
Вот так определяет эту плату ПО CPU-Z версии 1.42. Как видите, все правильно.
