Особенно хорош, если чипы памяти находятся с двух сторон. Использует эффект "памяти металла". Берем толстую медную проволоку (минимум 2 мм). Режем на одинаковые по длине куски. Длина куска должна быть чуть больше двойного расстояния от внутренней кромки радиатора до края платы.

Теперь каждый кусок гнем пополам. Смысл перегибания не в том, чтобы сломать проволоку в месте сгиба, поэтому гибать лучше будет, поставив посередине ручку или карандаш. Согнуть надо так, чтобы концы касались дуг друга (см. рисунок).

На каждый радиатор нужно минимум 4-6 таких зажимов.

Теперь устанавливаем радиаторы. Чипы мажутся термопастой, радиаторы лепятся сверху. Зажимы просовываются между ребрами радиаторов. Их надо распределить по всей площади радиатора для лучшего прижима.

Несмотря на то, что каждая проволока легко разгибается, 6-10 штук держат радиаторы на своем месте очень крепко (к примеру крепче чем тот же Sekisui или термоклей). Очень удобно этот способ использовать с высокими и тяжелыми радиаторами, только возьмите потолще проволоку и сделайте как можно больше зажимов. Еще один плюс - даже если память далеко от края карты, ее можно хорошо закрепить (Laikr0diZ таким способом даже на чип GF SDR крепил радиатор).

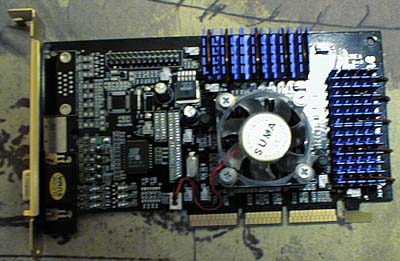

На фото - SUMA GF2MX с установленными таким образом радиаторами.
