18/09/2013 - 00:00 [ ]Маленький да удаленький. Обзор и тестирование ZBOX ID89 Plus.

Уже достаточно давно мы начали интересоваться компонентами для создания домашнего мультимедийного центра - подбирали кулеры для охлаждения процессора, знакомились с материнскими платами формата mini-ATX, изучали производительность APU от AMD. Сегодня мы продолжаем наши изыскания в этом направлении и хотим познакомить вас с полностью готовым мини-компьютером ZBOX ID89 Plus от компании ZOTAC, посмотрим, чем порадует нас эта машинка в качестве HTPC.

В плане дизайна ZOTAC верна себе, фирменный стиль читается во всех элементах оформления. Размер коробки, в которой поставляется ZBOX, сопоставим с оными у обычных ноутбуков. Имеется ручка, которая облегчает процесс транспортировки и избавляет вас от проблем поиска подходящего пакета :). На боковинах есть довольно информативное описание технических характеристик и всех доступных разъёмов устройства. Мы были удивлены, когда узнали, что имеется около 76 вариантов поставки ZBOX’ов, такое количество моделей получается благодаря категоризации по используемым платформам, наличию привода для чтения оптических дисков и т.п.. Например, на платформе Intel основаны 35 различных модели ZBOX’ов. Во всех случаях коробка оформлена идентично, лишь небольшая наклейка говорит о том, какой именно ZBOX находится внутри, при покупке обязательно обратите внимание, какую коробку вам выдали.ZOTAC ZBOX ID89 Plus

ZOTAC ZBOX ID89 PlusБокс, в котором содержится ZBOX, достаточно прочен, он выполнен из плотного картона. Сам корпус ZBOX фиксируется полипропиленовыми прокладками, так что о повреждении устройства во время транспортировки волноваться не стоит. После вскрытия упаковки мы видим: мини-компьютер ZBOX, конверт с инструкциями и еще один контейнер с комплектом поставки.ZOTAC ZBOX ID89 Plus

ZOTAC ZBOX ID89 PlusИтак, внутри мы обнаружили:

  • Руководство пользователя и Гарантийный талон;
  • Инструкцию настройке устройства;
  • DVD-диск с драйверам и утилитами;
  • Блок питания с двумя кабелями для подключения к сети;
  • Две антенны для Wi-FI и Bluetooth;
  • Крепление VESA;
  • Подставка для установки вертикально;
  • Пульт дистанционного управления с батарейками;
  • ИК USB-приемник с двусторонним скотчем для фиксации.
  • Переходник DVI to VGA.



Инструкции хорошо проиллюстрированы, информация представлена также и на русском языке. В целом комплект поставки не вызывает нареканий. Интересно, что ZBOX поставляется без предустановленной операционной системы. Учитывая, что компания ZOTAC распространяет бесплатную Media Center OS, отсутствие предустановленной ОС мы считаем минусом, так-как это может вызвать затруднения у неопытных пользователей. Так же не совсем продуманным шагом является поставка драйверов на DVD-диске. Так-как само устройство не имеет DVD привода будет необходим дополнительный компьютер для переноса данных с DVD на ZBOX, ну или внешний DVD привод. Конечно,  можно скачать драйвера из интернета, но после установки обычной ОС Windows 7 ни один из сетевых адаптеров автоматически не «подхватил» драйвера. Мы считаем, что для распространения драйверов и утилит к таким устройствам лучше использовать  USB Flash накопитель или заранее выделять отдельный раздел диска, содержащий всё необходимое для корректной работы системы.

Наличие пульта дистанционного управления для компьютера, используемого в качестве мультимедийного центра, просто обязательно, здесь к ZOTAC нет никаких вопросов.  Пульт очень удобен в использовании, основные клавиши работают во всех мультимедиа приложениях, но дополнительные все же предназначены для систем на базе Windows Media Center Edition. Наличие двух IR-приемников, встроенный и выносной, так же является плюсом. При установке устройства в зоне видимости не нужно будет подключать дополнительный кабель, а при установке в труднодоступные места функционал дистанционного управления не пропадет. Для питания пульта используются две батарейки типа CR2032.ZOTAC ZBOX ID89 PlusДля установки ZBOX можно использовать крепление VESE или подставку. Первая обеспечит крепление на обратную сторону монитора\телевизора или стену, а подставка позволит установить ZBOX в вертикальном положении. Так же можно установить устройство горизонтально, без использования подставок.ZOTAC ZBOX ID89 PlusZBOX ID89 Plus окрашен в черно-сырые цвета, поверхность корпуса - глянцевая. Корпус выполнен в форме прямоугольного параллелепипеда, линейные размеры которого составляют 188х188х51мм. На верхней крышке нанесен небольшой логотип ZOTAC, во время работы проявляется окружность, светящаяся синим цветом. Выглядит это довольно эффектно, но в ночное время свет от ZBOX может понравиться не всем, если вы предпочитаете спать в полной темноте, его придётся закрывать, только аккуратно, чтобы не перегрелся :)ZOTAC ZBOX ID89 PlusZOTAC ZBOX ID89 Plus

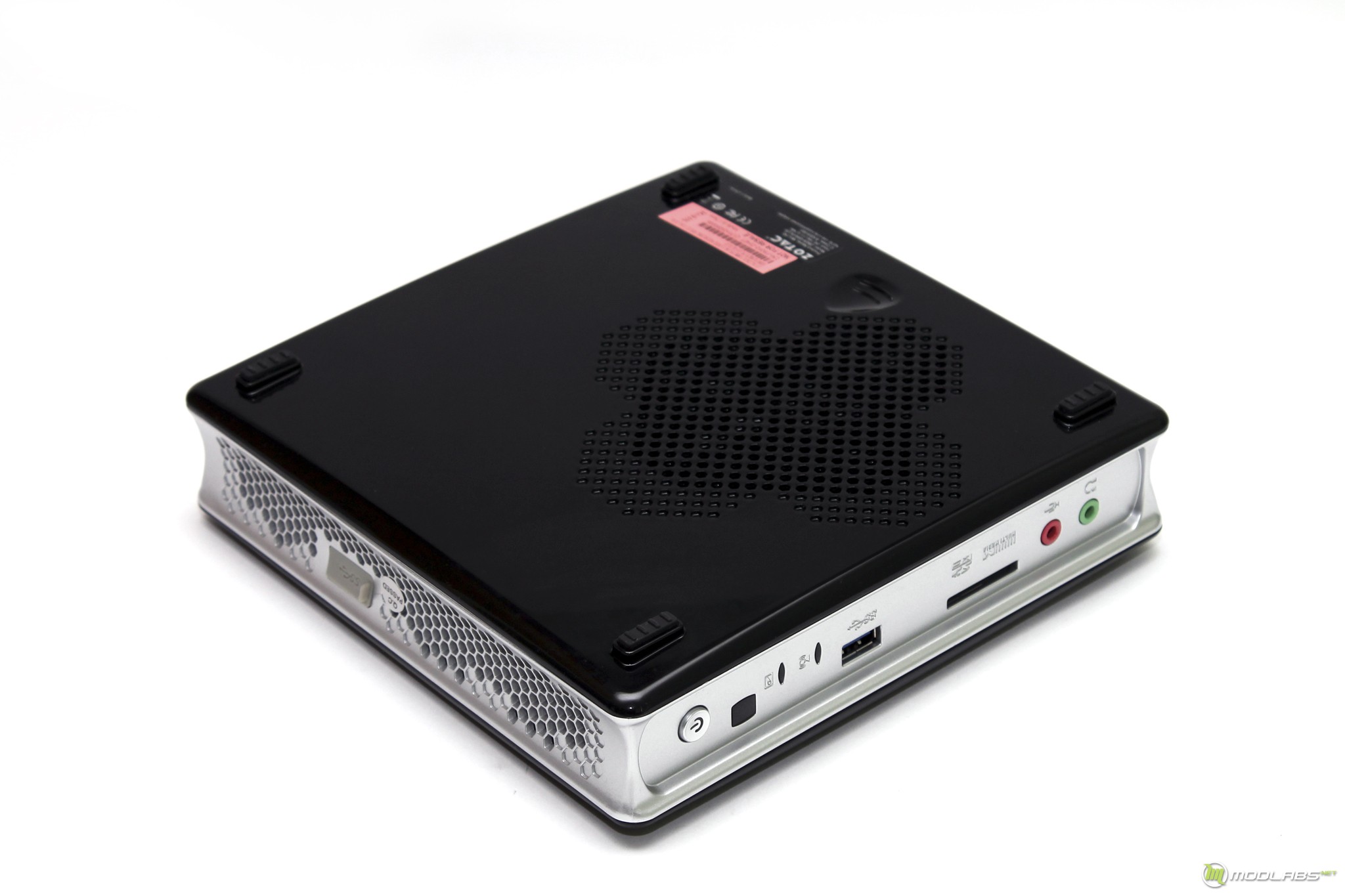

Обратная сторона имеет отверстия для забора воздуха системой охлаждения, по углам находятся четыре резиновых ножки для изоляции вибрации и устойчивой установки. Благодаря этим ножкам ZBOX крепко держится на столе и случайное движение не заставит его упасть.

ZOTAC ZBOX ID89 Plus

Все разъёмы расположились на боковых гранях ZBOX’а. Перечислим их:

  • Аудиоразъем типа miniJack;
  • Аудиоразъем микрофона типа miniJack;
  • Картридер поддерживающий следующие форматы: SD,SDHC,SDXC и MMC;
  • Один порт USB 3.0;
  • Два светодиода индицирующих о работоспособности WI-FI и HDD;
  • IR – Приемник для пульта ДУ;
  • Кнопка включения питания имеющая красную и зеленую индикацию.

ZOTAC ZBOX ID89 PlusНа обратной стороне:

  • Гнезда  для подключения антенн Wi-FI и Bluetooth;
  • Два порта USB 2.0;
  • Два сетевых разъема RJ-45;
  • По одному DVI и HDMI порту;
  • Один оптический разъем S/PDIF Out;
  • Гнездо для подключения питания.

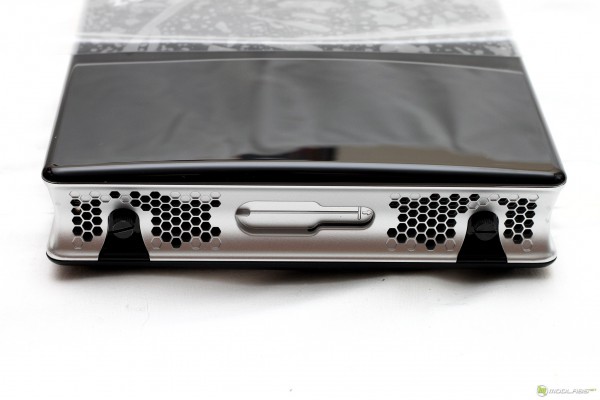

ZOTAC ZBOX ID89 PlusДве другие грани нагружены гораздо меньше. Справа имеется один порт USB 3.0, а так же выходные отверстия системы охлаждения. Слева два болта, которыми фиксируется съёмная крышка и полость для фиксации подставки.

ZOTAC ZBOX ID89 Plus

ZOTAC ZBOX ID89 Plus

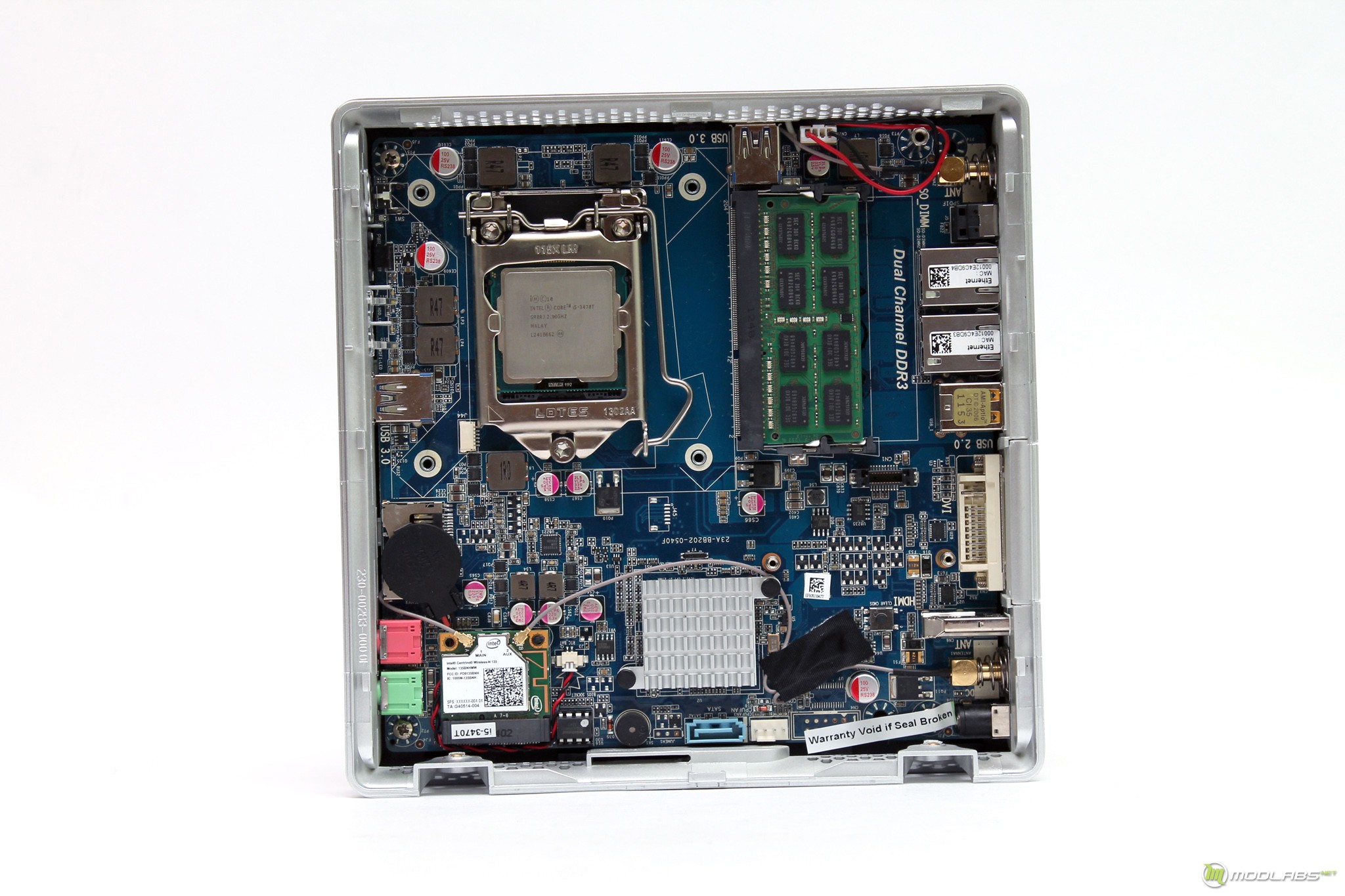

Раскрутив два вышеупомянутых болта, нижняя крышка ZBOX’а довольно легко отодвигается в сторону. Сразу после демонтажа крышки перед нами открывается система охлаждения и жесткий диск. Демонтировать жесткий диск можно раскрутив еще один болт, после этого мы получим доступ к разъемам оперативной памяти.  На плате распаяно два разъёма DDR3 SO-DIMM. Жесткий диск находится над памятью благодаря дополнительной плате-переходнику, которая поднимает HDD.

ZOTAC ZBOX ID89 Plus

ZOTAC ZBOX ID89 PlusZOTAC ZBOX ID89 Plus

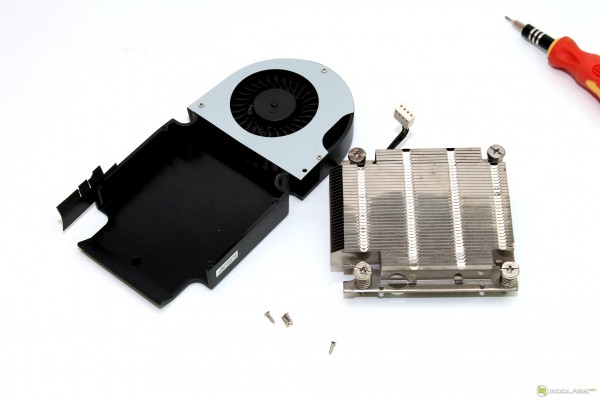

Система охлаждения имеет турбинное строение и чем-то напоминает охлаждение видеокарт времен 8800GTS немного уменьшенную в размерах. Радиатор изготовлен из алюминия и имеет медный теплосьемник. Крепление к плате осуществляется с помощью четырех болтов. В режиме простоя температура CPU колеблется в районе 48°C, в это время кулер едва ли выделяется на фоне тихой комнаты. Во время нагрузки стресс-тестом OCCT Perestroika 4.3.1 температура повысилась до 72°C, издаваемый СО шум стал выделяться чуть больше, однако критичным его назвать вряд ли возможно.

ZOTAC ZBOX ID89 Plus

Демонтаж жесткого диска и оперативной памяти не лишает пользователя гарантии, данные процедуры детально описаны в руководстве пользователя. В качестве Wi-Fi адаптера используется Intel Centrino Wireless-N 135, поддерживаемые форматы 802.11b/g/n. Используются два сетевых контроллера Realtek RTL8168/8111 . Роль звукового кодека выполняет Realtek ALC892. На плате распаян рабочий SATA разъем, мы использовали его для копирования игровых тестов на жесткий диск ZBOX, жаль, что пришлось использовать дополнительный блок питания для нашего HDD, поскольку подключить винчестер внутри ZBOX было не к чему. Так же хочется отметить, что над DVI разъемом имеется съёмная боковина.

ZOTAC ZBOX ID89 Plus

ZOTAC ZBOX ID89 Plus

В нашем вареанте ZBOX установлен двухъядерный процессор Intel Core i5-3470T с тактовой частотой 3.2 GHz, в режиме Turbo Boost частота увеличиватется до 3.6 GHz. Процессор иготовлен по технологии 22-нм, объём кеш-памяти 3-его уровня составляет 3 Мб.

ZOTAC ZBOX ID89 Plus

ZOTAC ZBOX ID89 Plus

Материнская плата основана на наборе системной логики Intel H61 Express. Перед полноценным использованием системы рекомендуем обновить BIOS устройства, в нашем ZBOX была зашита не самая актуальная версия. BIOS имеет аналогичный бюджетным материнским платам функционал, о разгоне говорить не приходится, но осуществить мониторинг температур, настроить интегрированные устройства и выбрать устройство для первоначальной загрузки возможно.

ZOTAC ZBOX ID89 Plus

В нашей комплектации установлена одна планка DDR3, объёмом 4GB, производства компании SAMSUNG, серийный номер M471B5273DHO-CKO. Максимально поддерживаемый объем равен 16GB. Изначально отсутствие двухканального режима ограничивает производительность, однако это куда лучше, чем распаяная память, объём которой нарастить нельзя.

ZOTAC ZBOX ID89 Plus

Забегая вперед, можно сразу сказать, что интегрированная графика Intel HD Graphics 2500, окажется сдерживающим фактором системы.

ZOTAC ZBOX ID89 Plus

Используется жесткий диск формата 2.5" производства компании TOSHIBA, модель MQ01ABD050. Обьем ни много ни мало 500 Гбайт, объем буферной памяти 8 МБайт и скорость вращения шпинделя 5400 об/мин.

ZOTAC ZBOX ID89 Plus

ZBOX ID89 Plus первый мини-компьютер, который попал к нам для тестирования, поэтому сегодня его конкурентом в прохождении тестовых приложений будет AMD A10-6700.  В предыдуших обзорах мы уже убедились, что процесоср A10-6700 является отличной базой для создания мультимидийного центра, давайте посмотрим на что способен ZBOX ID89 Plus в 2D и 3D приложениях.

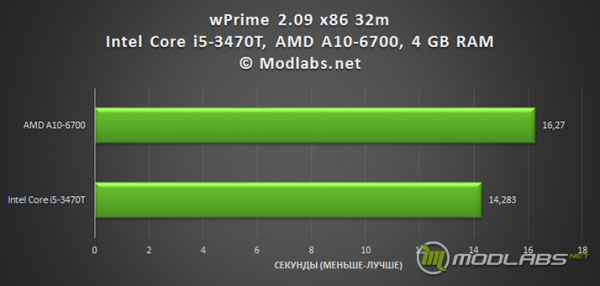

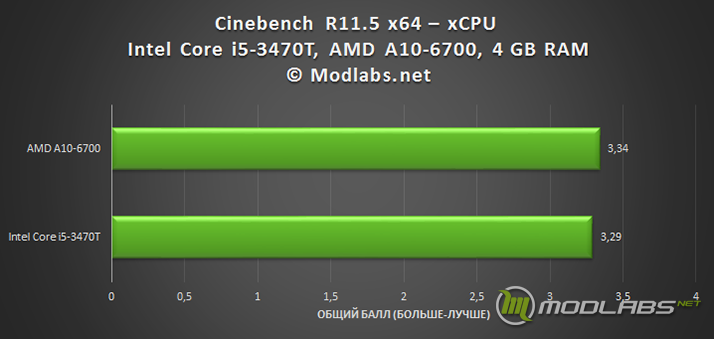

Во всех играх разрешение составило 1920x1080 пикселей, все детали, доступные в опциях игры или настройках бенчмарка (кроме 3DMark) были выставлены на среднем уровне. Для минимизации погрешности каждый тест запускался по три раза, в таблицах отображены среднеарифметические значения.

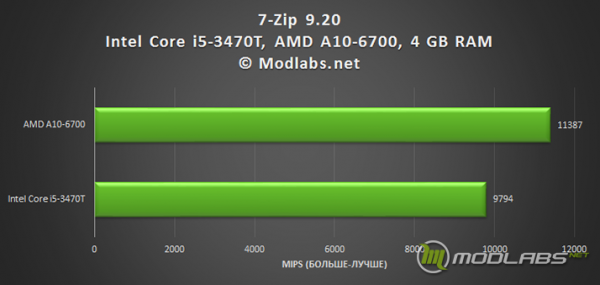

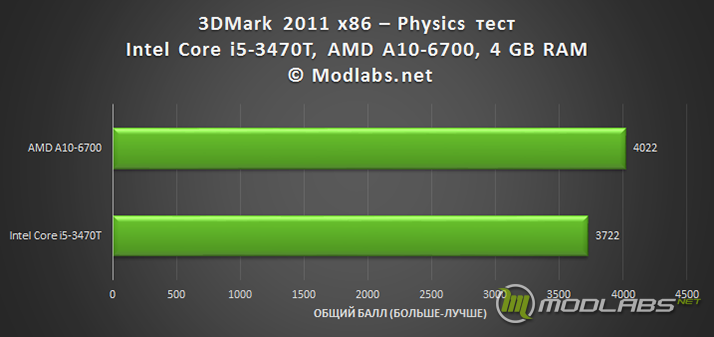

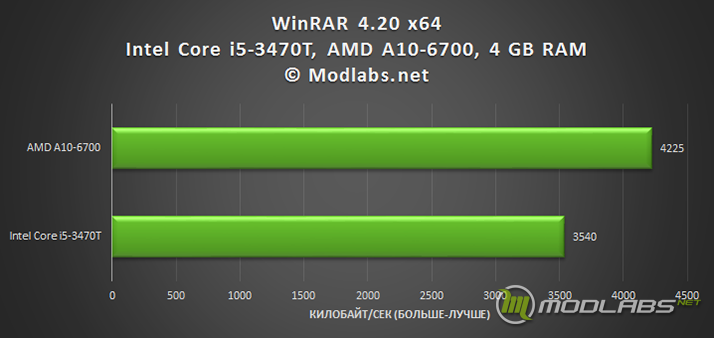

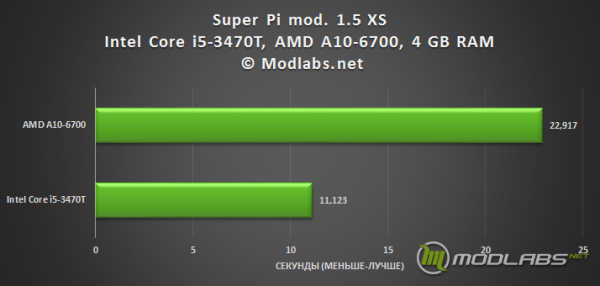

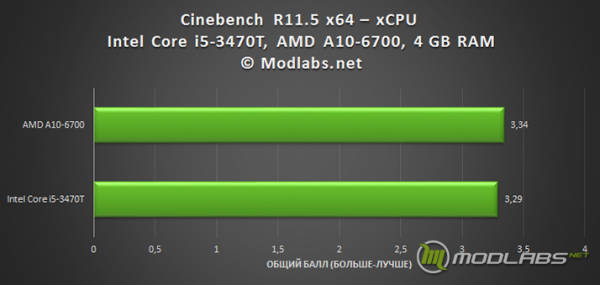

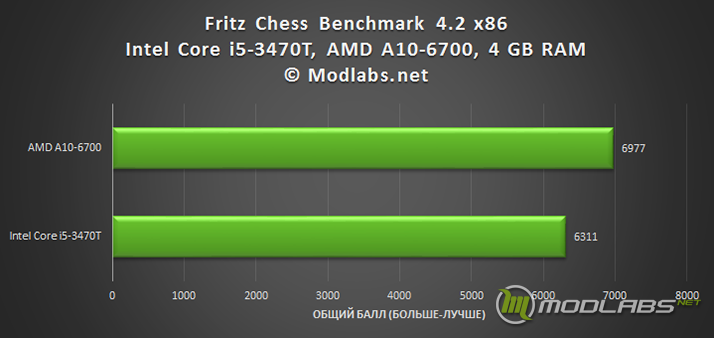

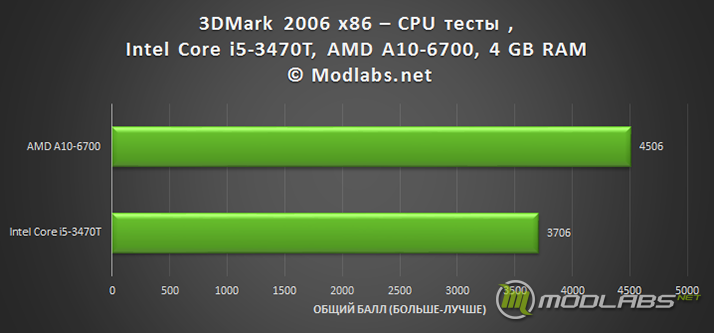

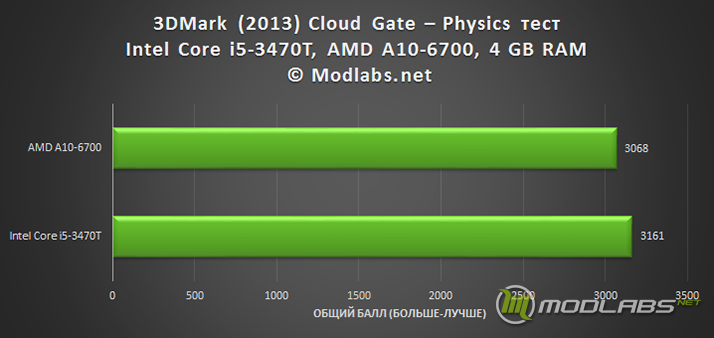

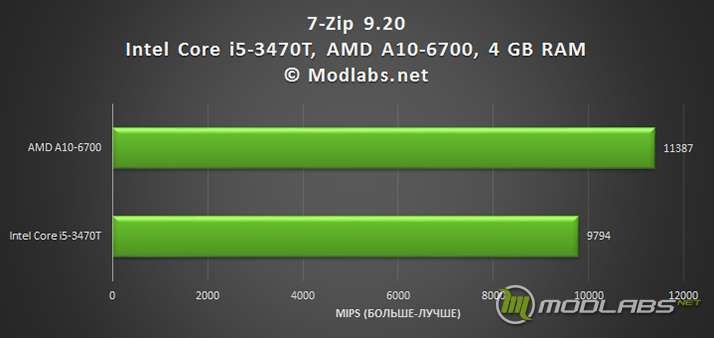

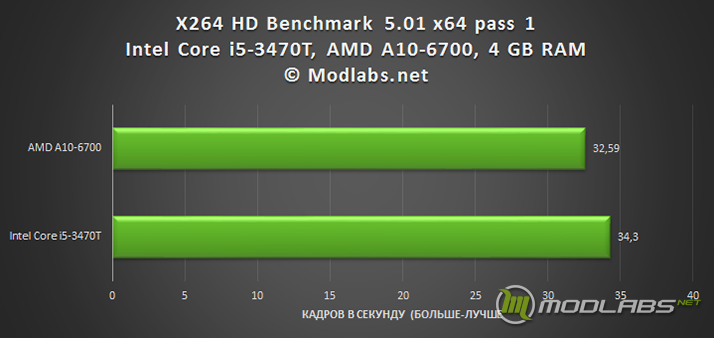

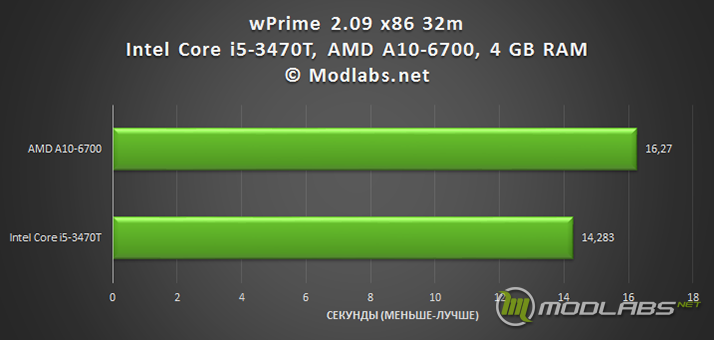

Результаты тестирования ZBOX ID89 Plus

Результаты тестирования ZBOX ID89 Plus

Результаты тестирования ZBOX ID89 Plus

Результаты тестирования ZBOX ID89 Plus

Результаты тестирования ZBOX ID89 Plus

Результаты тестирования ZBOX ID89 Plus

Результаты тестирования ZBOX ID89 Plus

Результаты тестирования ZBOX ID89 Plus

Результаты тестирования ZBOX ID89 Plus

Результаты тестирования ZBOX ID89 Plus

Результаты тестирования ZBOX ID89 Plus

Результаты тестирования ZBOX ID89 Plus

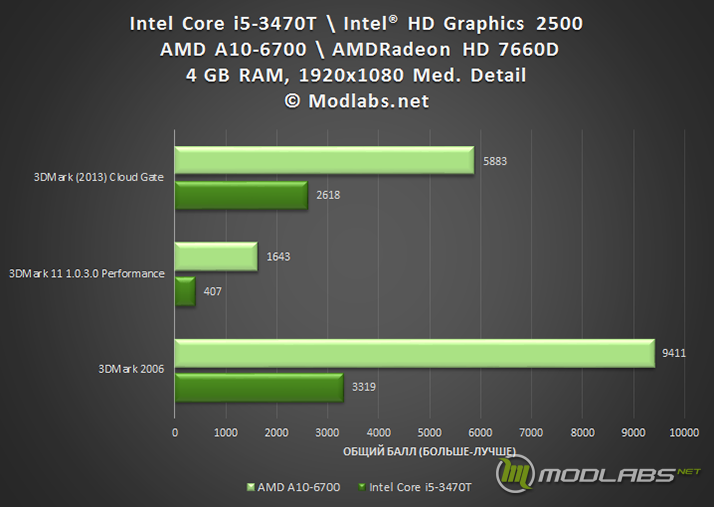

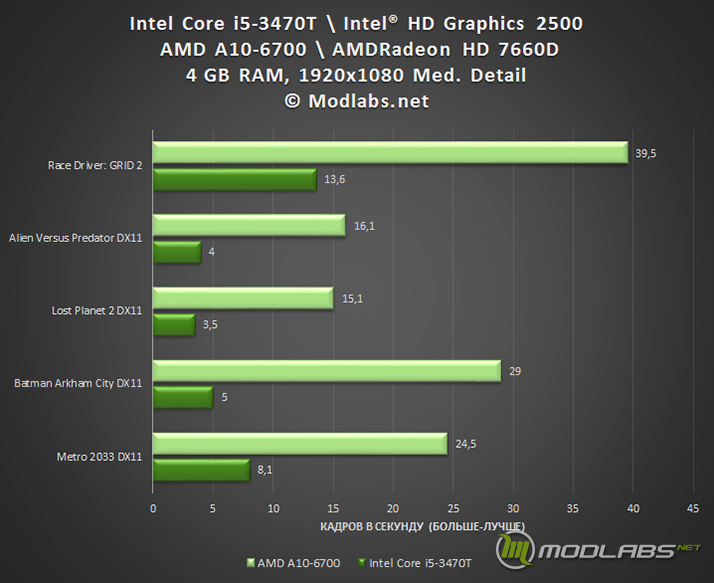

По результатам тестирования видно, что в процессорных тестах AMD A10-6700 и Intel Core i5-3470T почти равны, в некоторых тестах вперед выходит первый, в других - второй. А вот в 3D приложениях встроеная графика от Intel одноназначно слабее решения от AMD.

Что же, если говорить в целом, то ZBOX ID89 Plus нам понравился. Это полностью готовый к использованию мини-компьютер, он компактен, почти бесшумен, удобен в установке и обладает достаточной производительностью в большинстве мультимедиа задач, за исключением, разве что, 3D игр. Если вы не хотите самостоятельно собирать мультимедийный центр, подбирая подходящий корпус, выбирая систему охлаждения, выискивая хороший пульт дистанционного управления, то ZBOX ID89 Plus является достойным кандидатом для приобретения, вот только не забывайте, что 3D игры - не конёк ZBOX ID89. И вот ещё о чём не стоит забывать, так это о цене. В московской рознице ZBOX ID89 Plus можно найти примерно за 19000р. Мы считаем, что за данную сумму, в ручном режиме, можно подобрать более производительную конфигурацию мультимедийного центра, вот только придётся провести несколько дней в поисках нужного железа, а потом ещё всё это собрать и настроить. Выбор за вами :)

Обсудить материал можно на форуме или в наших группах ВКонтакте и Facebook.
