Antec TruePower Quattro TPQ-1000 поставляется в белой коробке из плотного картона:

На коробке перечислены основные характеристики блока питания, количество и тип имеющихся разъемов и краткая информация о том, что означает наличие сертификата 80 PLUS.

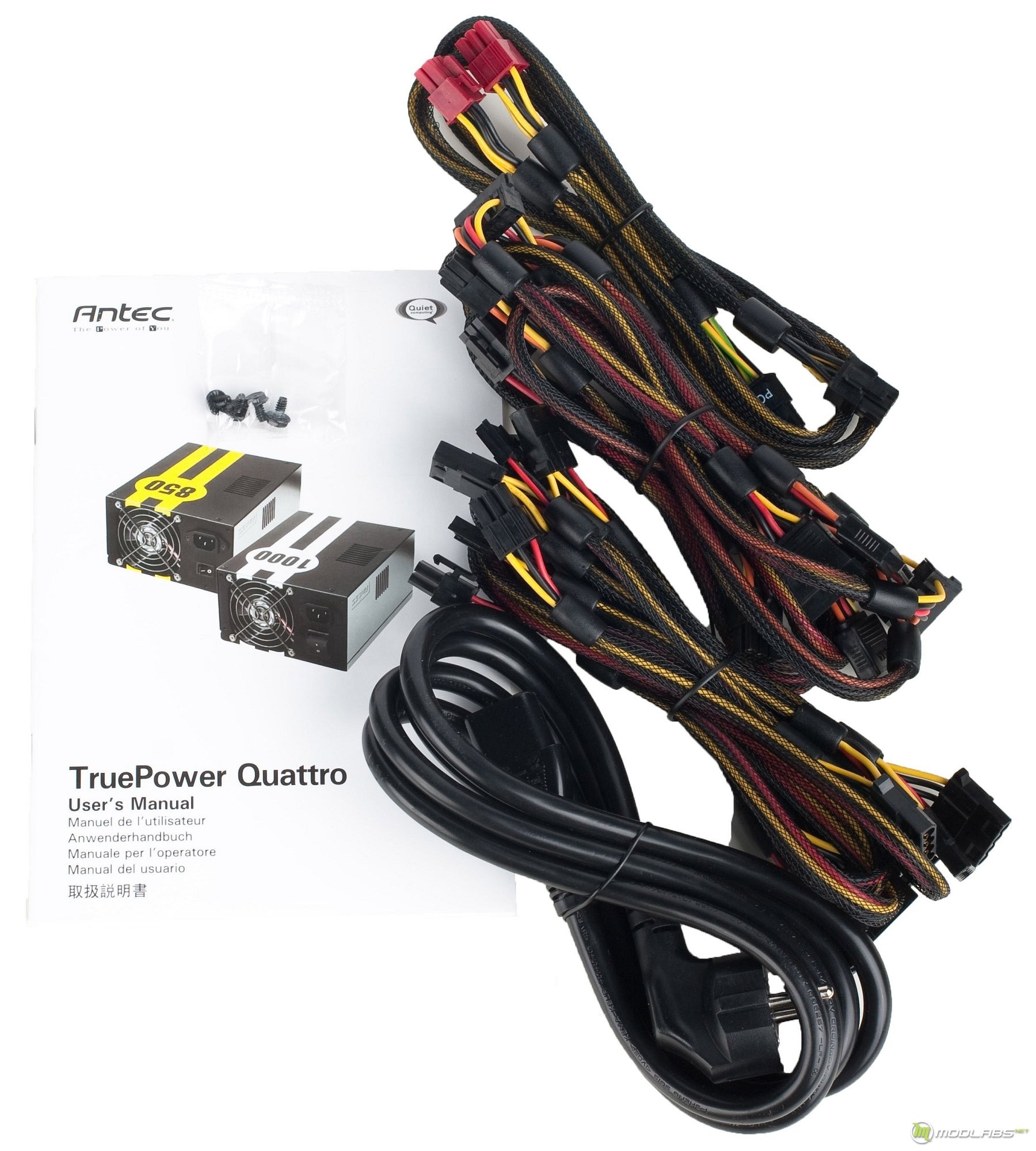

В комплект кроме самого блока питания включено следующее:

• силовой кабель питания;
• съёмные модульные кабели питания;
• пакетик с четырьмя болтиками для крепления к корпусу;
• руководство пользователя на 6 языках (русского среди них нет).

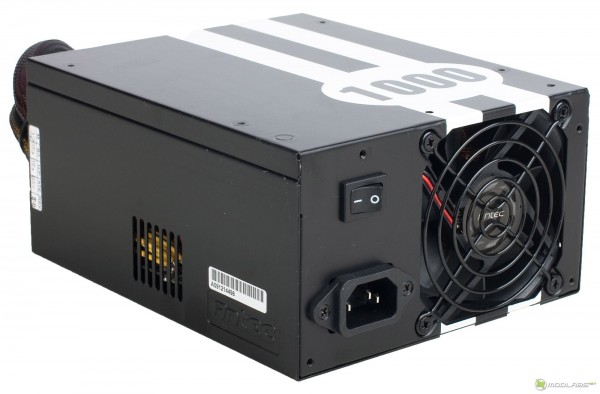

Блок питания имеет длину 18 сантиметров, что не очень много. Например, Enermax серии Revolution 85+ на один сантиметр длиннее. На вес он совсем не легкий - почти 6 килограмм. В основном это благодаря наличию внутри увесистых радиаторов. Корпус сделан из толстой стали, выкрашенной в черный цвет:

Спереди находятся разъёмы для подключения модульных кабелей и вентиляционные отверстия, через которые блок питания забирает воздух из корпуса:

Три черных разъема предназначены для подключения кабелей питания Molex и SATA и еще два для подключения питания PCI Express. Чуть ниже разъёмов есть наклейка, по которой можно узнать к каким линиям +12V они относятся. Слева от решетки расположено отверстие для вывода немодульных кабелей - по одному ATX 24-pin (20+4 pin), ATX12V 4-pin, EPS12V 8-pin и два PCI Express 8 pin (6+2 pin).

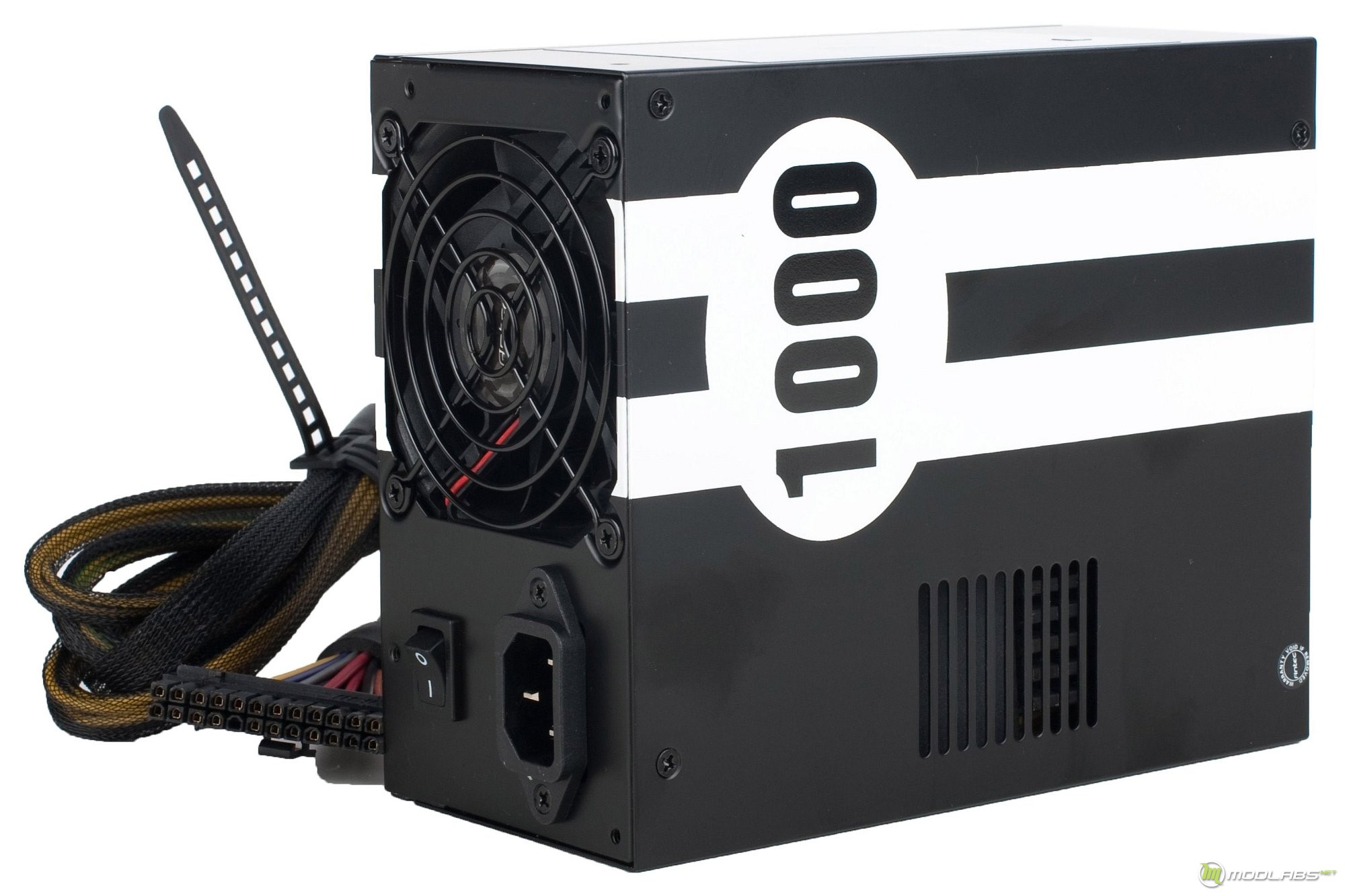

Сзади расположен выключатель питания, разъем для подключения входного питания и 80-вентилятор, выдувающий нагретый воздух за пределы корпуса через решетку:

Установленный внутри вентилятор - ADDA AD0812UB-A70GL, рассчитанный для работы со скоростью вращения 3400 RPM, создающий при этом поток воздуха равный 43.8 CFM и уровень шума 40 dB. Конечно, он не вращается все время с полной скоростью. Его скорость динамически изменяется в зависимости от нагрузки на блок питания. Работает он негромко, если сравнивать с другими блоками питания, использующими вентиляторы такого же размера. Но такого же низкого уровня шума, как с использованием 120-140 мм вентиляторов, с ним конечно же не получить.

На боковой стенке - наклейка с перечислением допустимых нагрузок по линиям:
