24/01/2011 - 22:40 [ ]Обзор четырех блоков питания от Hiper

ОГЛАВЛЕНИЕ:



   Данная модель поставляется в черной картонной коробке, в комплекте с блоком питания идет сетевой шнур питания, два комплекта крепежных винтов (хромированные и черные с насечкой на увеличенной головке с возможностью завинчивать их без отвертки), комплект пластиковых стяжек на липучках и инструкция по установке, если вдруг кто-то незнает как его устанавливать и подключать. Блок питание отвечает стандарту АТХ 12V v2.3 с поддержкой SLI и CrossFire.





Hyper M550 main view 1



Характеристики

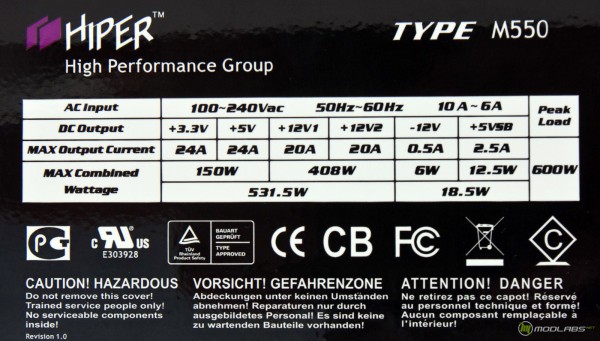

Все необходимые данные о параметрах блока питания указаны на корпусе блока:





Hyper M550 main fan 1



Провода и разъемы

 Блок питания имеет несъемные кабеля выполненные проводниками с сечением 18AWG, все кабеля стянуты черной пластиковой сеткой. Кабеля имеют следующую длину и количество разъемов:



Hyper M550 main view 2



Конструкция и схемотехника

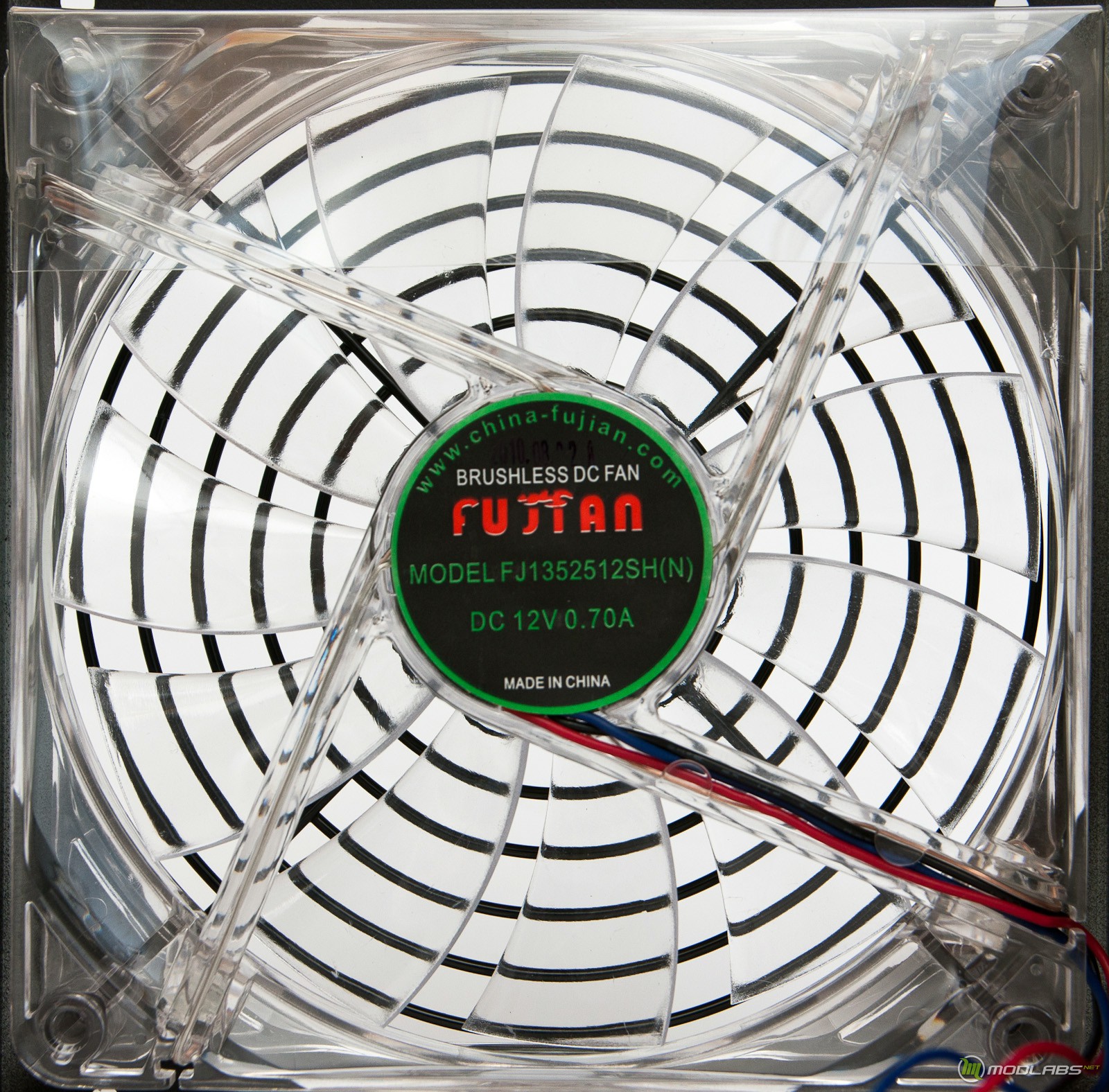

   Блок питания выполнен в стальном корпусе размером 150 x 140 x 86 мм, окрашенном в черный матовый цвет. Электронные компоненты охлаждаются вентилятором FJ1352512SH(N) производства компании YOUNG LIN размером 135 х 135 х 25 мм с рабочим напряжением питания 12 В и максимальным током  0,7 А. Вентилятор имеет светодиодную подсветку красного цвета, ротор вентилятора выполнен с прозрачного плексигласа.





Hyper M550 main fan 2



 Вентилятор управляется автоматически в зависимости от температуры радиатора, на котором установлены диоды выходных выпрямителей. Вентилятор имеет трехпроходную схему включения, подключается к плате через пару двух контактных разъемов.

 Через отдельный синий провод подается питание на светодиоды подсветки, таким образом, яркость подсветки не зависит от оборотов вентилятора.

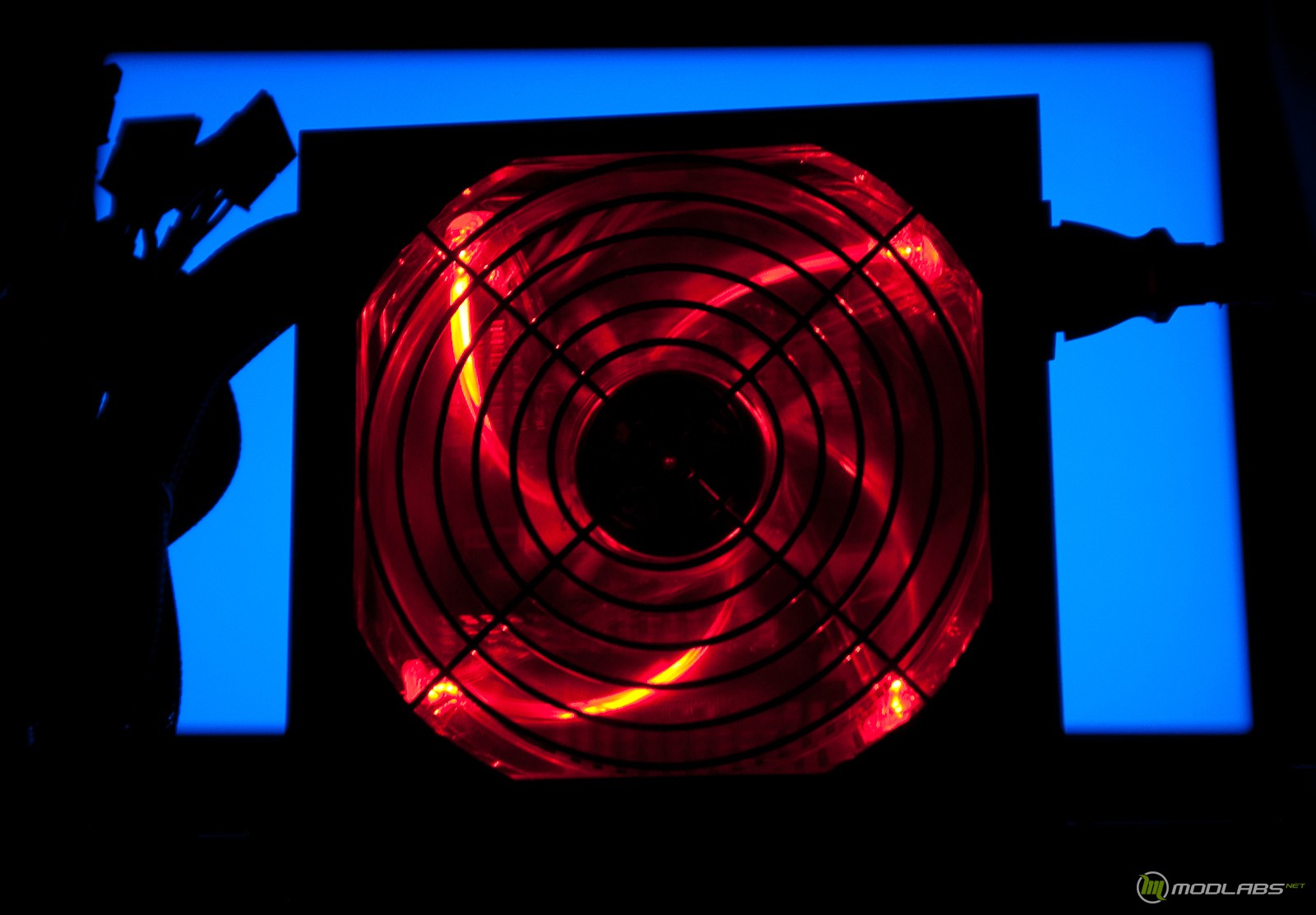

HYPER M550 working with LED cooler



Подсветка вентилятора будет полезной владельцам корпусов с прозрачными стенками, ротор с прозрачного плексигласа имеете мягкое равномерное свечение.

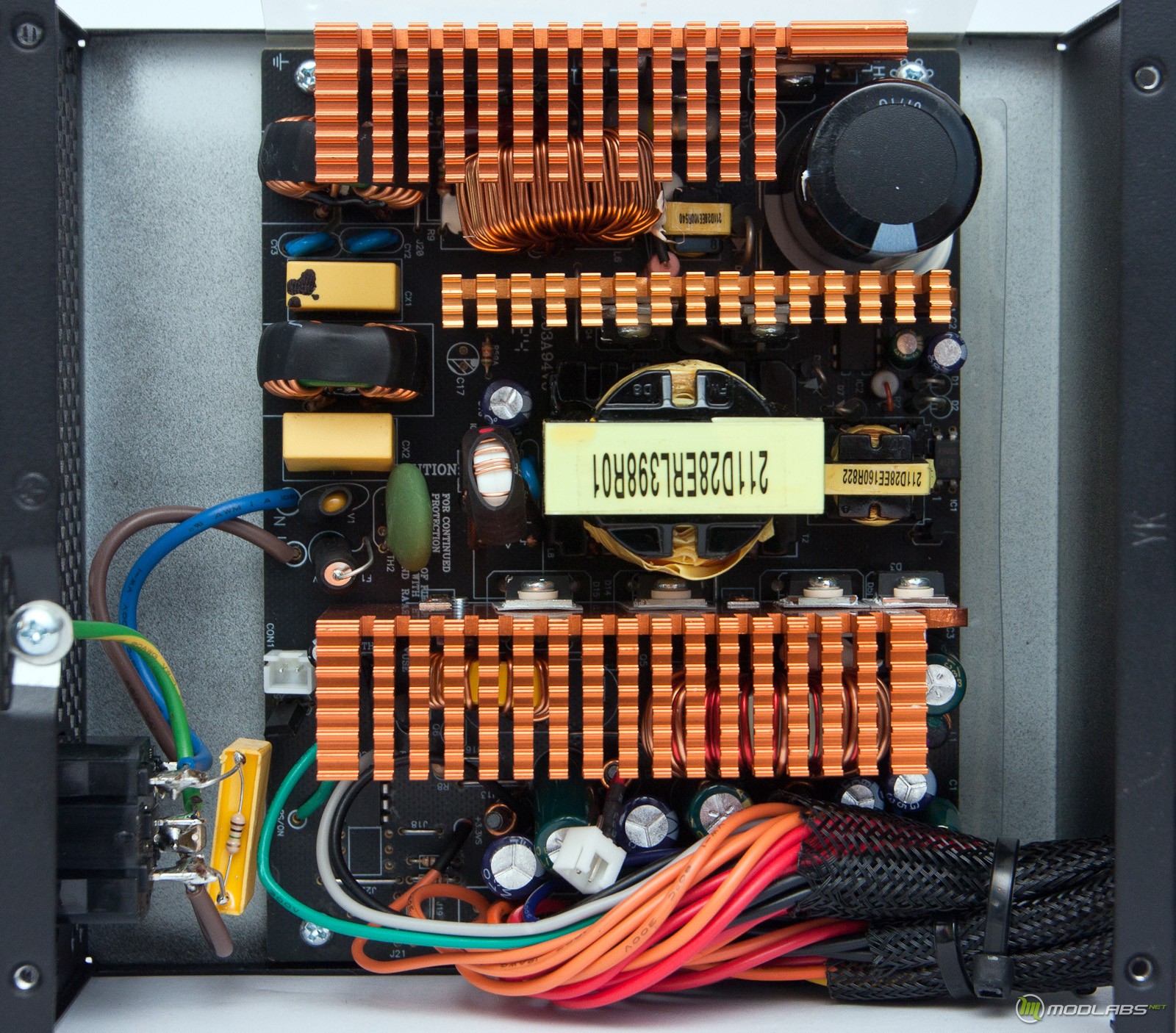

HYPER M550 inside view 2



Блок питания М550 выполнен по аналогичной схеме что и S500 причем на такой же плате и имеет такие же силовые компоненты и контроллер управления, разница только в размере радиаторов охлаждающих силовые компоненты  и в емкости конденсатора фильтра питания инвертора, емкость которого 330 мкФ 420 В с максимальной рабочей температурой электролита 85°С. На выходе блока установлены диодные сборки и конденсаторы с такими же параметрами как и у S500 разница только в корпусе диодных сборок по линиям +3,3 в и +5 В - SBR4045CT (40 A 45 В).

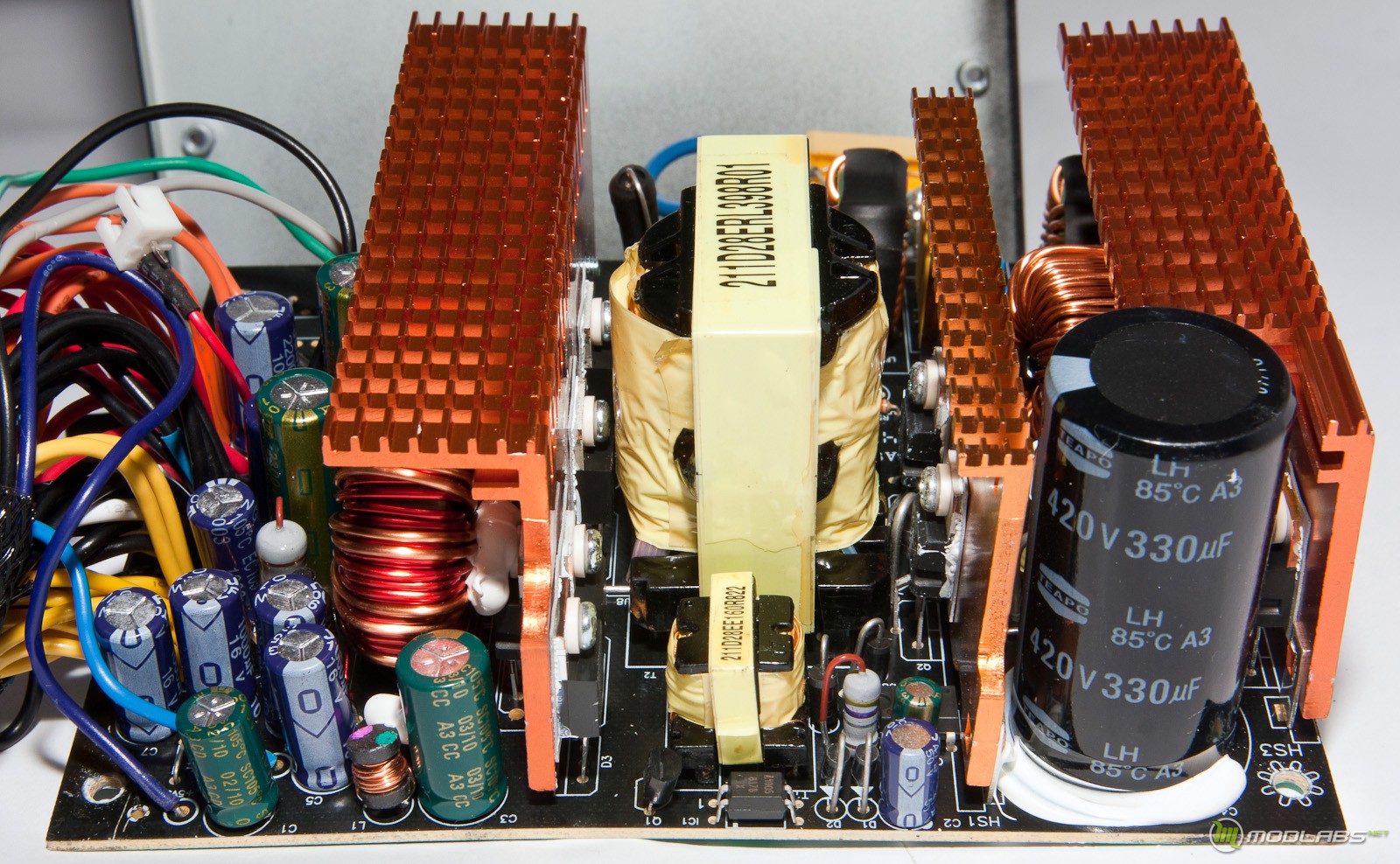

Hyper M550 inside view 1



Радиаторы имеют покрытие оранжевого цвета и большую чем у S500 площадь рабочей поверхности. Печатная плата имеет такую же маркировку, как и у блока S500.

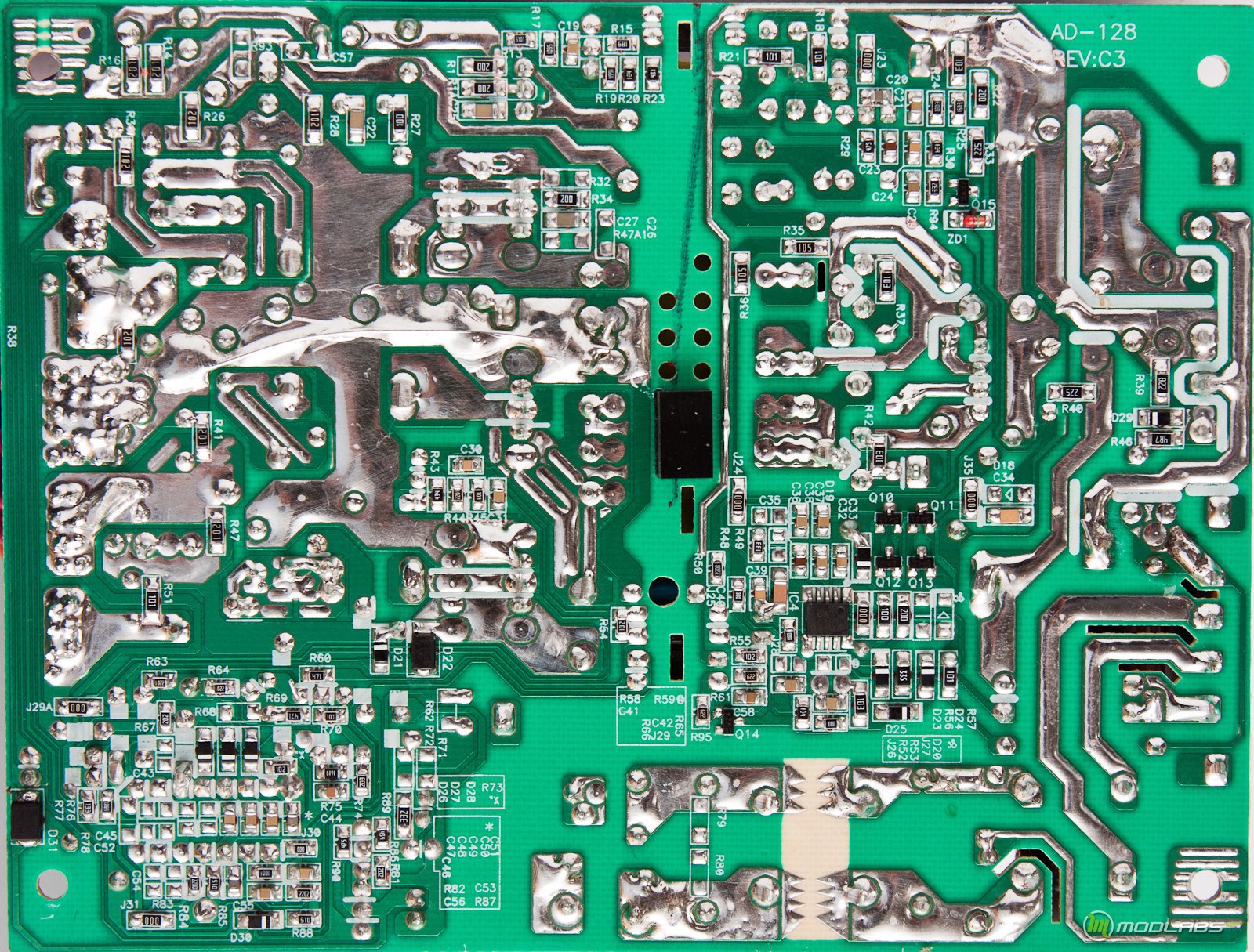

HYPER M550 PCB



Монтаж компонентов выполнен очень хорошо.



Тестирование





HYPER M550 KNH 3





HYPER M550 KNH 5







HYPER M550 KNH 12



Как и следовало ожидать характер зависимости выходного напряжения от нагрузки блока питания аналогичный поведению блока S500, небольшая разница в абсолютных значениях вызвана большим количеством проводников в кабелях выходного питания и емкостью конденсатора входного фильтра.

По звуковым характеристикам блок питания субъективно аналогичен модели S500, хотя возможно при больших нагрузках в закрытом корпусе 135-ти миллиметровый вентилятор окажется более тихим.
