24/01/2011 - 22:40 [ ]Обзор четырех блоков питания от Hiper

ОГЛАВЛЕНИЕ:



Данная модель поставляется в такой же упаковке и в аналогичной комплектации, что и К700. Блок питания отвечает стандарту АТХ 12V v2.91 80Plus с поддержкой SLI и Crossfire.

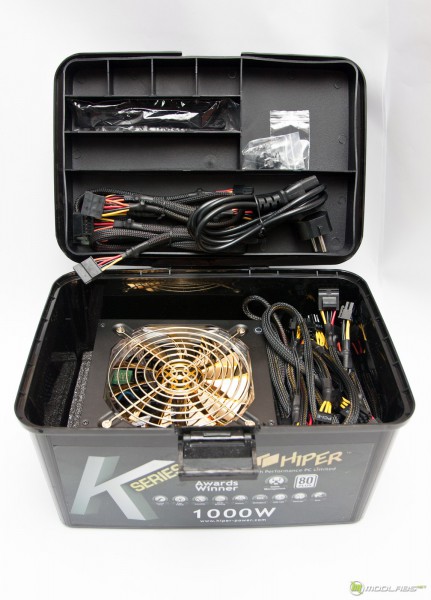

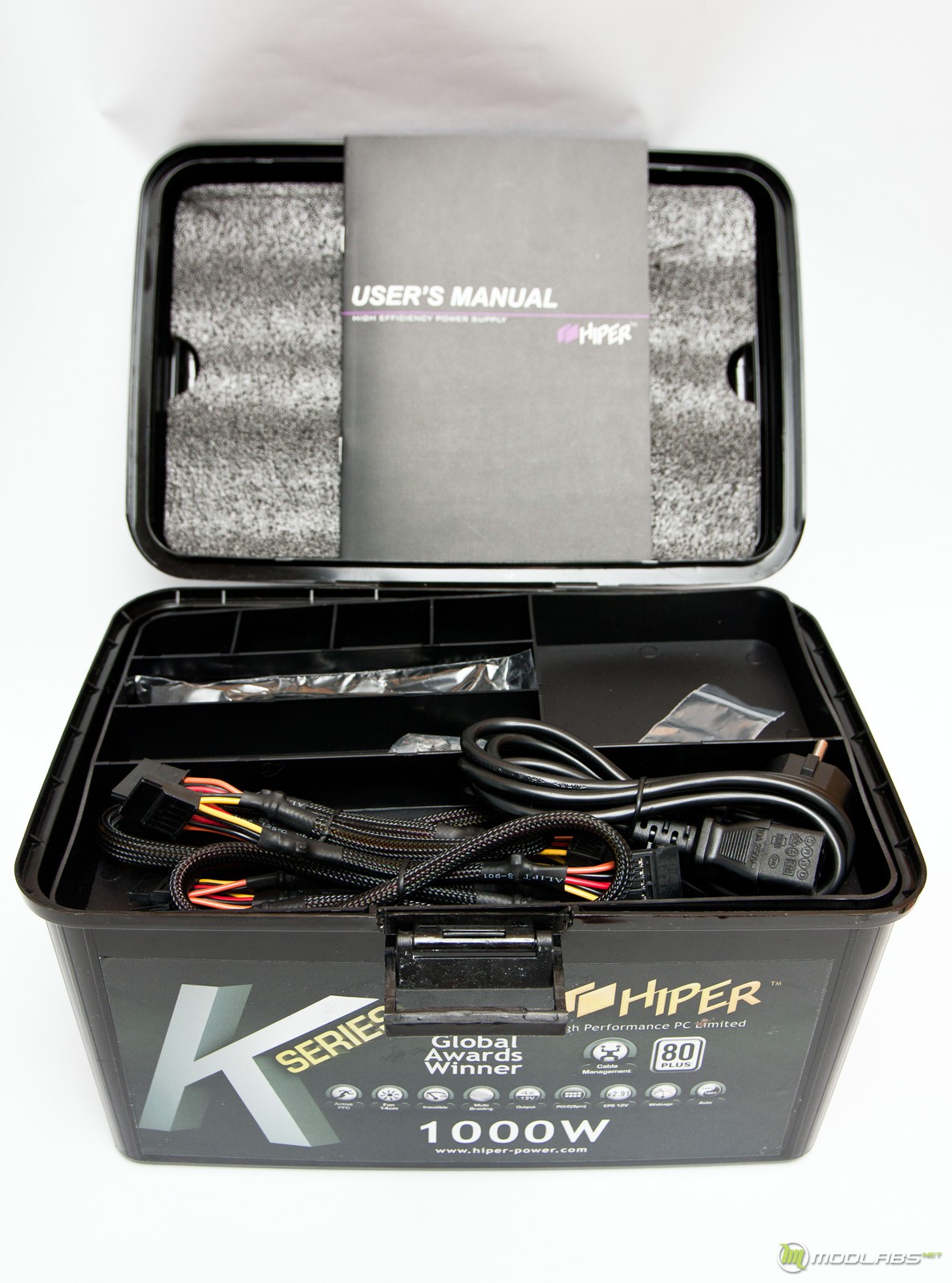

Hyper K1000 main box view 1



Hyper K1000 main box view 2



Hyper K1000 main view 1





Характеристики



Все необходимые данные о параметрах блока питания указаны на корпусе блока:





Hyper K1000 label



Провода и разъемы

Блок питания имеет несъемные кабель АТХ, два кабеля питания процессора, два кабеля питания видеоакселератора и один кабель питания SATA. Кабеля выполненные проводниками с сечением 18AWG, все кабеля стянуты черной пластиковой сеткой, имеют следующую длину и количество разъемов:





Hyper K1000 main view 2 with cables





Дополнительные кабеля питания видеоакселераторов и приводов как имеют аналогичное К700 подключение, количество кабелей и разъемов, а также их длину.





Конструкция и схемотехника



  Блок питания выполнен в стальном корпусе размером 150 x 165 x 86 мм, окрашенном в черный матовый цвет. За охлаждение компонентов отвечает все тот же вентилятор FJ1352512SH производства компании YOUNG LIN размером 135 х 135 х 25 мм с рабочим напряжением питания 12 В и максимальным током  0,7 А. Вентилятор имеет светодиодную подсветку белого цвета, ротор вентилятора покрашен в золотистый цвет.





Hyper K1000 fan





Hyper K1000 working with LED fan



 Вентилятор имеете аналогичное К700 и М550 подключение кабелей и автоматическое управление оборотами в зависимости от температуры.

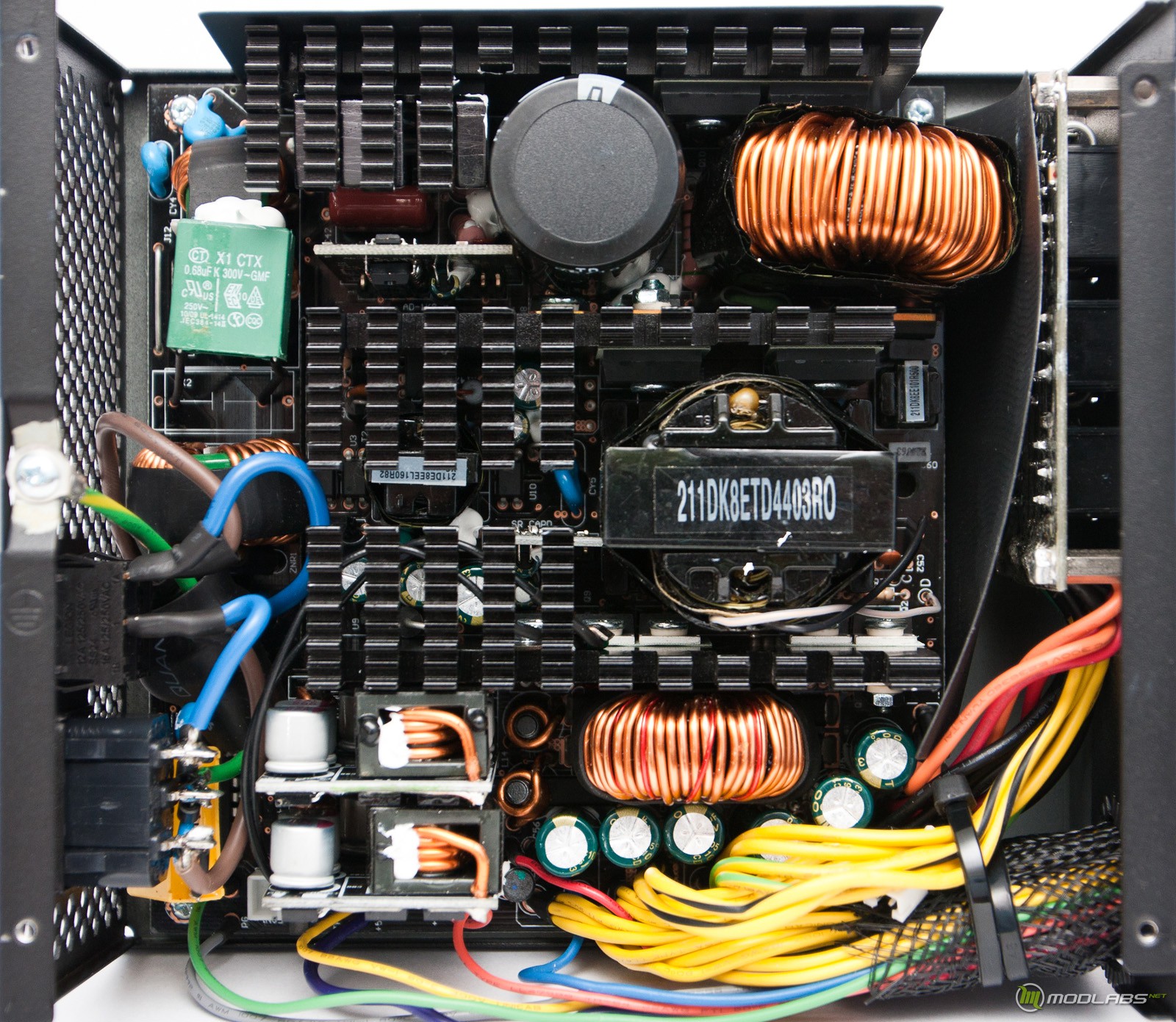

Hyper K1000 inside view 1



А вот внутри нас ожидал сюрприз и даже не один. Первое что сразу бросается в глаза так это две платы с массивными дросселями стоящие вертикально на краю основной платы.







 Hyper K1000 inside view 2



Hyper K1000 inside view 3





Hyper K1000 PCB inside view 3



После детально осмотра было установлено, что это импульсные однофазные понижающие стабилизаторы с синхронным выпрямителем. Таким образом общая схемотехника К1000 немного отличается от схемотехники трех младших моделей, в данном блоке питания основной инвертор имеете одно выходное напряжение +12 В и -12 В, а выходные напряжения +3,3 В и +5 В формируются двумя независимыми импульсными стабилизаторами, данные схемотехнические ухищрения должны очень положительно повлиять на стабильность выходных напряжений особенно по линии +12 В.

При детальном осмотре плат стабилизаторов видно, что они одинаковые, видимо они отличаются только разной настройкой выходного напряжения. За работу стабилизатора отвечает ШИМ-контроллер APW7073, ключи выполнены на двух парах полевых транзисторов МЕ25N03. Электролитические конденсаторы фильтров высококачественные с твердотельным электролитом, входные 470 мкФ 16 В и выходные 1500 мкФ 6,3 В.

Но на этом сюрпризы не закончились, оказалось что выходной выпрямитель по линии +12 В тоже синхронный, вместо диодов в выпрямителе стоят ключи на полевых транзистора, которые управляются отдельной маломощной обмоткой силового трансформатора. Такое решение дает меньшие потери мощности на выпрямителе чем на  диодах Шоттки, которые обычно используются в обычных выпрямителях. В данном блоке питание вместо диодов установлено  пара ключей, основной, состоящий из четырех установленных параллельно полевых транзисторов ME80N08 (80 А 80 В) и блокирующий ключ из трех аналогичных полевых транзисторах установленных параллельно. В технической документации на ME80N08 указано, что сопротивление перехода в полностью открытом состоянии составляет 0,004 Ом на максимальном токе. Так как транзисторы включены параллельно, то общее сопротивление ключа будет меньше в столько раз, сколько транзисторов установлено.

Микросхема управляющая PFC и инвертором установлена на отдельной  плате установленой вертикально, тип контроллера не удалось прочесть из-за сильно плотного монтажа, аналогичная ситуация с другими силовыми компонентами. Микросхема монитора выходных напряжений такая же, как и в К700.

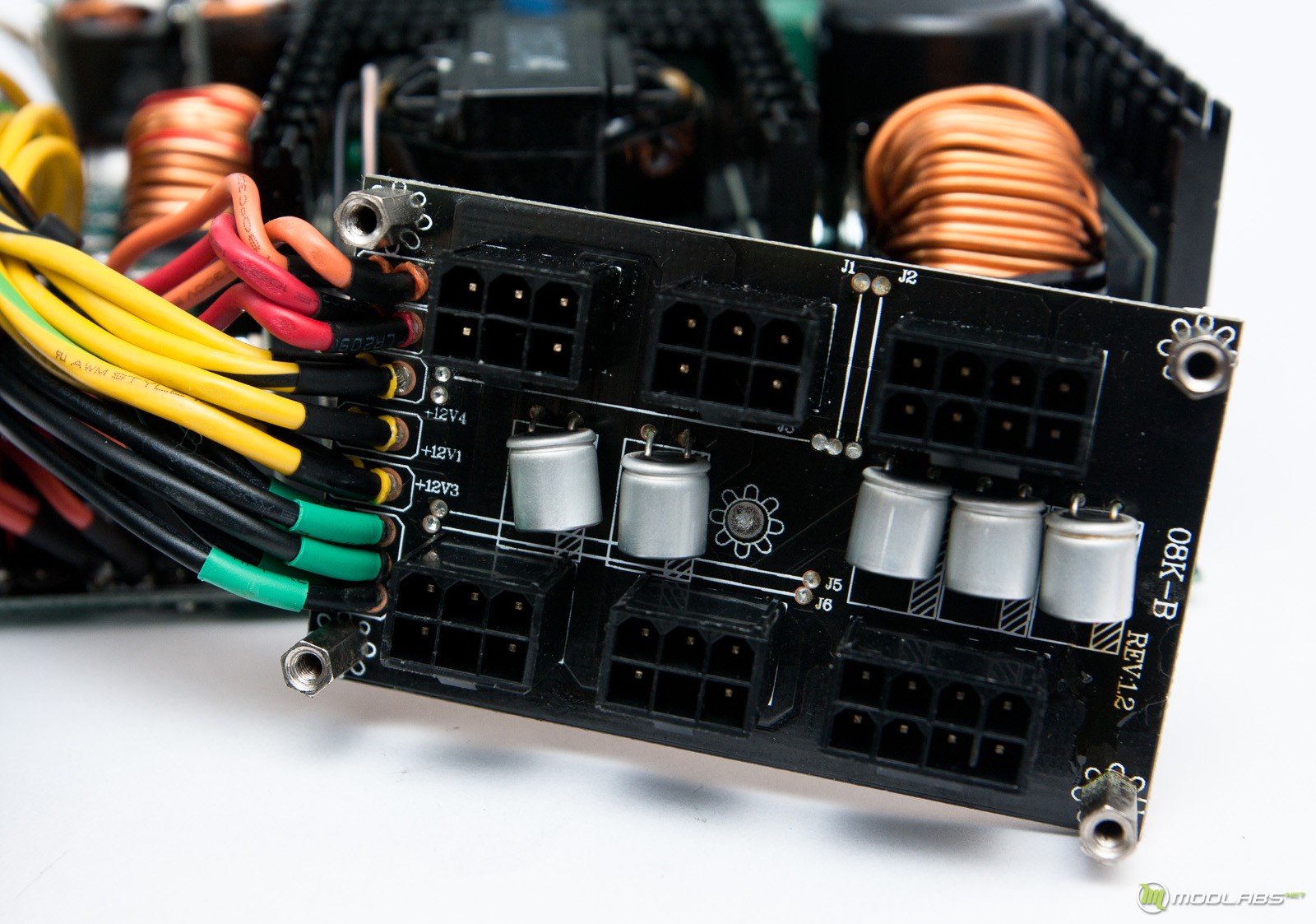

Разъемы для подключения съемных кабелей распаяны на отдельной небольшой плате, на которой установлены дополнительные электролитические конденсаторы с твердотельным электролитом для дополнительной фильтрации выходных напряжений.





Hyper K1000 PCB inside view 4



Печатная плата имеет маркировку AD-1К8 REV:C4.





Hyper K1000 PCB view



Монтаж компонентов выполнен очень качественно.





Тестирование







Hyper K1000 KNH 3





Hyper K1000 KNH 5







Hyper K1000 KNH 12



Как и ожидалось, мы имеем очень высокую стабильность выходного напряжения по линии +12 В во всем диапазоне мощностей. То, что выходное напряжение завышено на один процент не имеете большого значения, это может быть небольшие погрешности в настройке данного экземпляра, более важно, что напряжение мертво стоит на установленном уровне. Стабильность напряжений по линиям +3,3 и +5 В немного ниже, но при максимальной нагрузке ниже номинального не опускалось.

По звуковым характеристикам субъективно блок питания аналогичен блоку К700.
