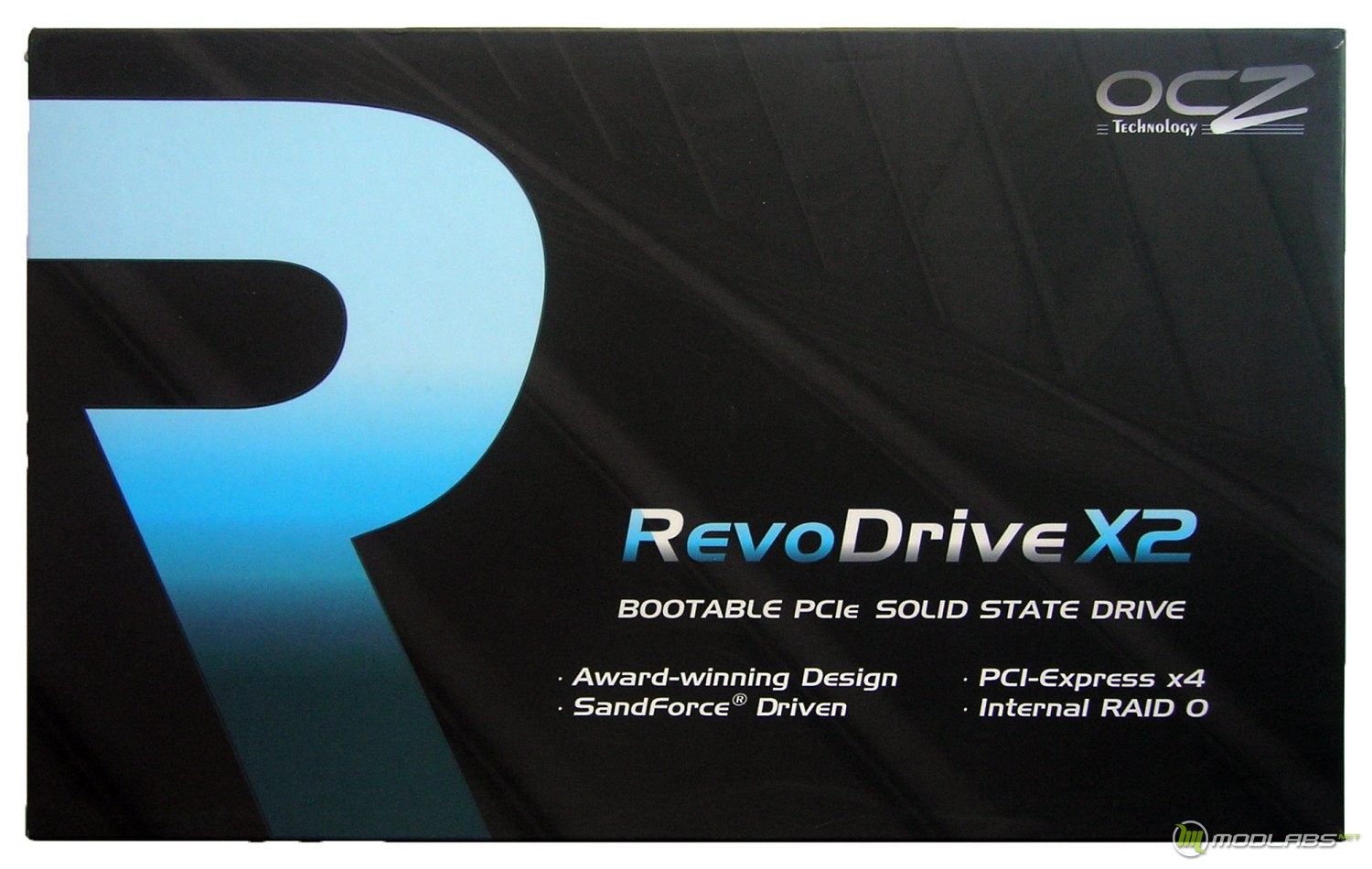

Накопитель поставляется в небольшой черной картонной коробке:

На упаковке OCZ RevoDrive X2 заявлено, что его можно использовать как загрузочное устройство для установки на него операционной системы, но не сказано, что для этого со стороны BIOS материнской платы должна быть поддержка функции загрузки с PCI-E устройств. Далеко не каждая материнская плата обладает такой возможностью, особенно если она была разработана много лет назад. Для современных материнских плат, все еще не снятых с производства, в большинстве случаев достаточно обновить BIOS. Но в любом случае, прежде чем принимать решение о покупке накопителя с интерфейсом PCI Express, стоит ознакомиться со списком материнских плат, проверенных на совместимость с OCZ RevoDrive и IBIS.

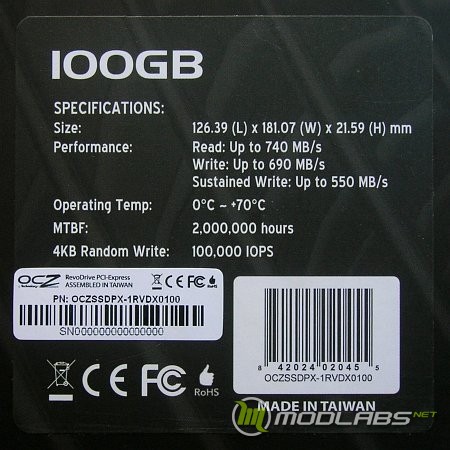

На наклейке перечислены основные характеристики:

В комплекте идет только бумажный вкладыш с краткой инструкцией по установке и фирменная наклейка OCZ c пафосной надписью "Мой SSD быстрее, чем твой HDD":

Драйверов, необходимых для установки на накопитель операционной системы, в комплекте нет. Их пользователю необходимо скачивать самому с сайта производителя.

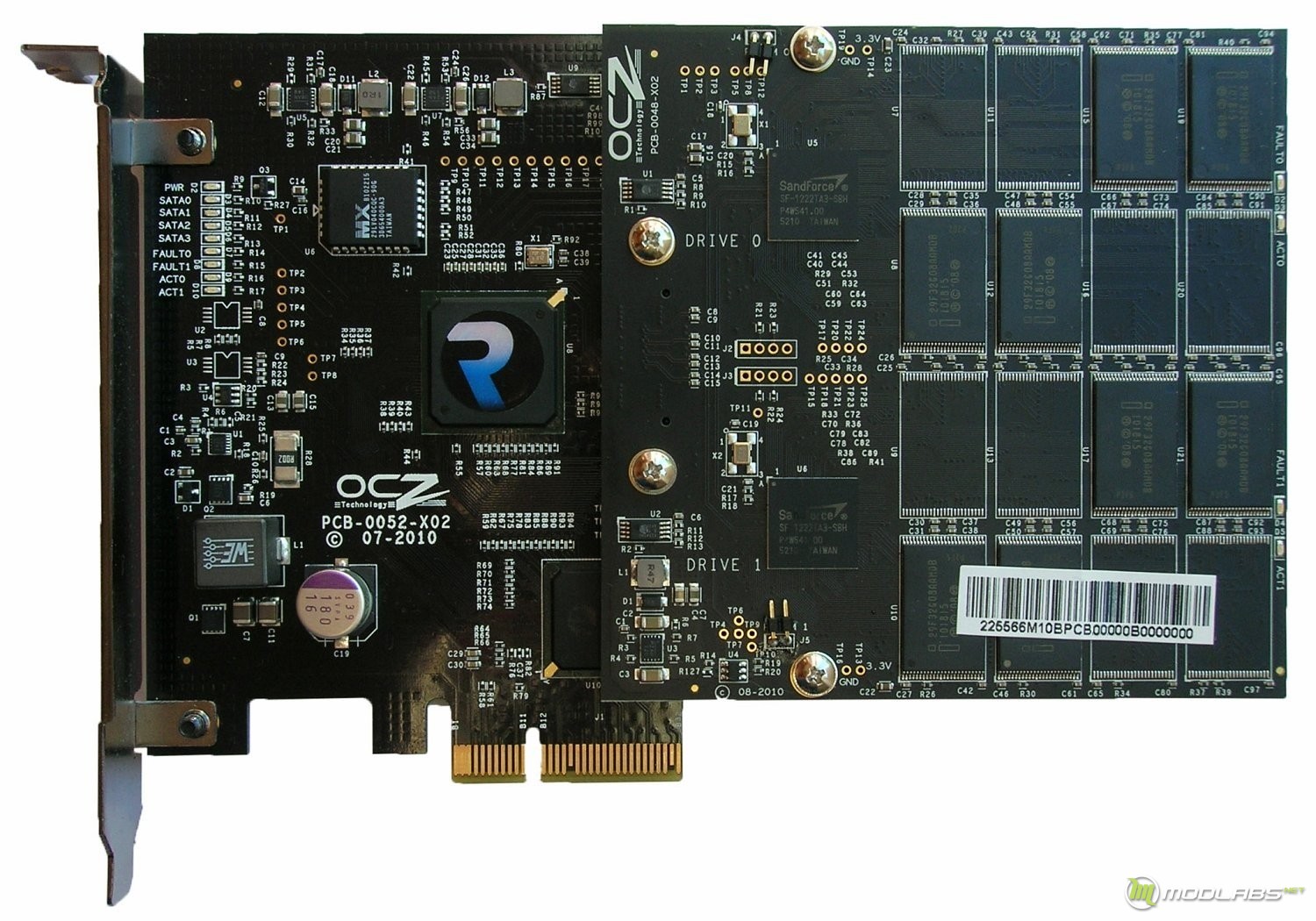

Накопитель реализован в виде карты расширения с интерфейсом PCI Express x4:

В отличии от простого RevoDrive, RevoDrive X2 состоит из двух плат и на каждой из них размещается по паре SSD со своими контроллерами и флэш-памятью:

Эти половинки соединены между собой внутренним разъёмом и крепятся при помощи четырех винтов:

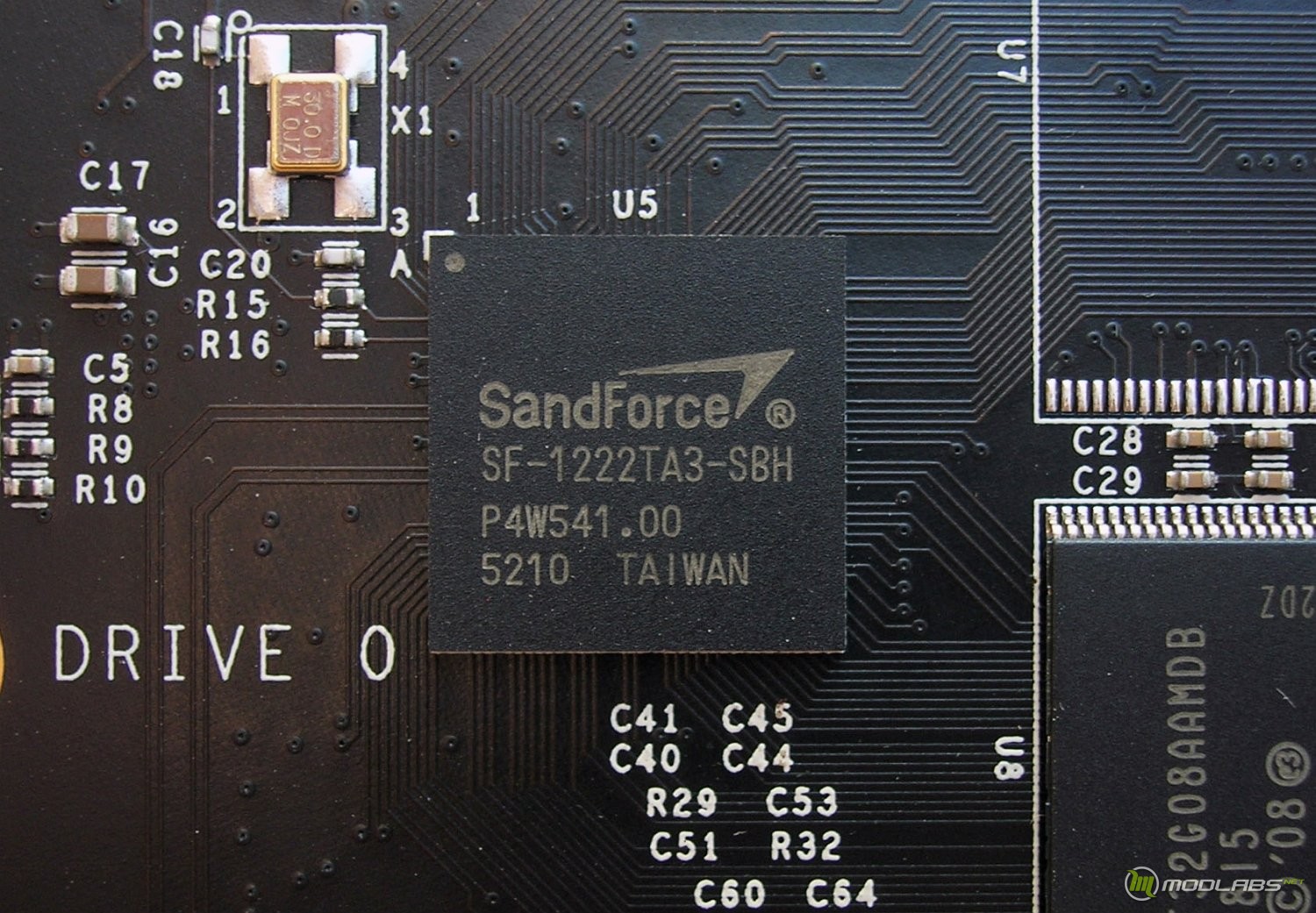

Каждый из четырех внутренних SSD управляется контроллером SandForce SF-1222:

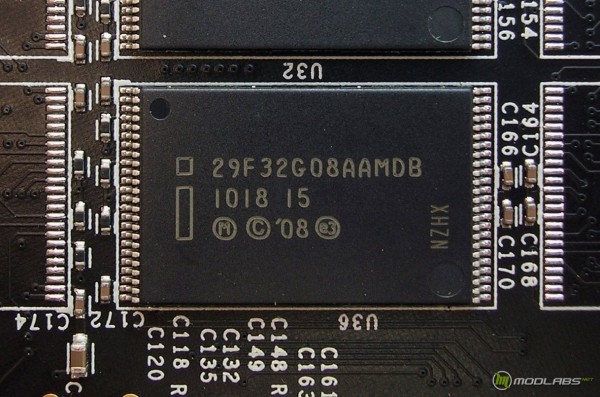

В качестве флэш-памяти используются микросхемы Intel 29F32G08AAMDB, произведенные по технологии MLC с использованием техпроцесса 34-nm.

Эти микросхемы имею емкость 4 гигабайта и всего их установлено 32 штуки (по 8 на каждый из внутренних накопителей). Таким образом, реальный размер накопителя составляет 128 гигабайт, но часть памяти зарезервирована для служебного использования и недоступна для хранения данных.

Отдельного буфера из оперативной памяти на плате не предусмотрено, так как для этих целей у контроллеров SandForce есть встроенный буфер.

Для объединения внутренних накопителей в RAID-массив и обеспечения поддержки интерфейса SATA2 используется контроллер Silicon Image Sil3124-2:

А для подключения контроллера, работающего с интерфейсом PCI-X, к шине PCI Express используется мост Pericom PI7C9X110:

Для хранения прошивки RAID-контроллера на плату установлена микросхема Macronix MX29LV040C:

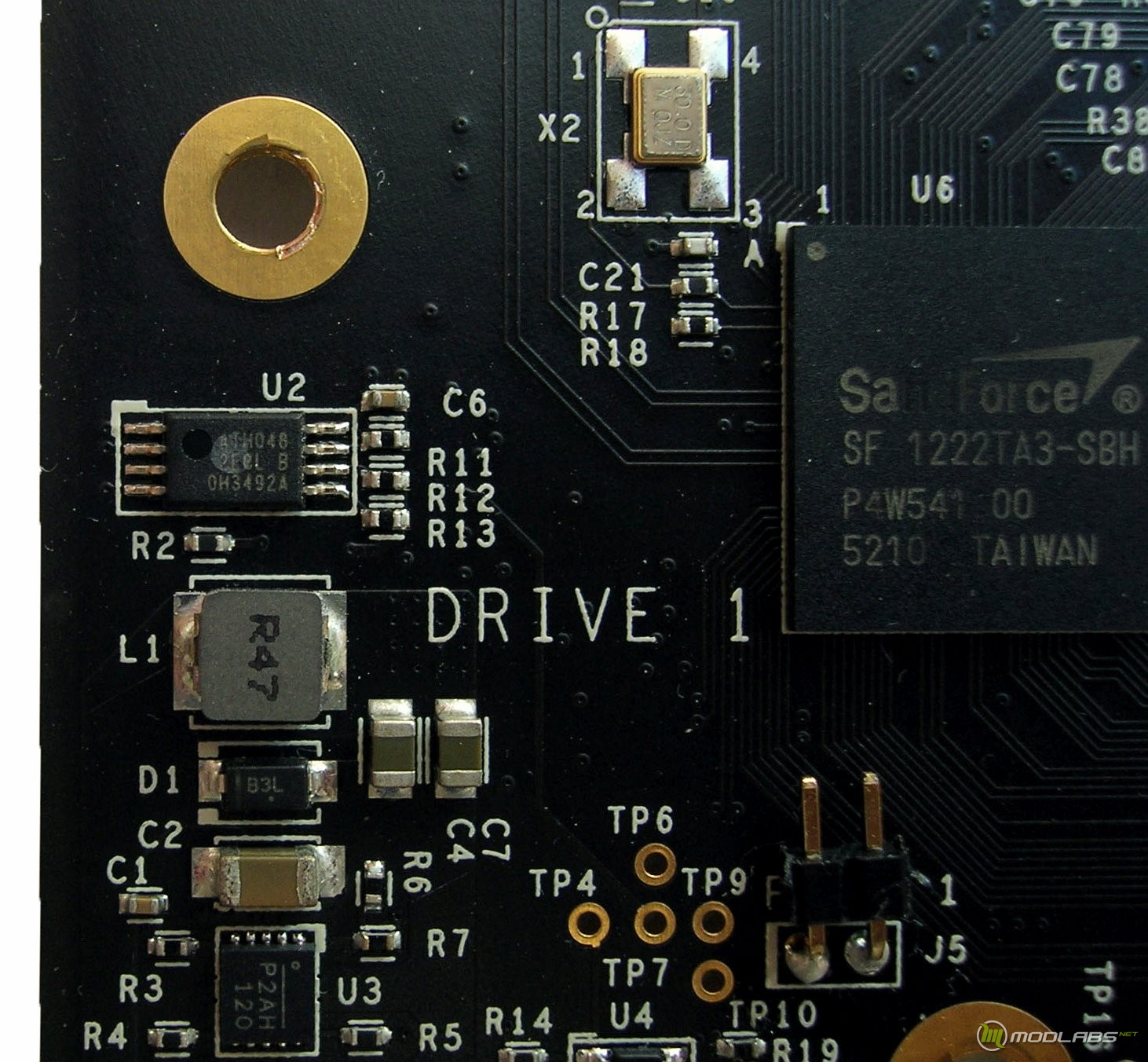

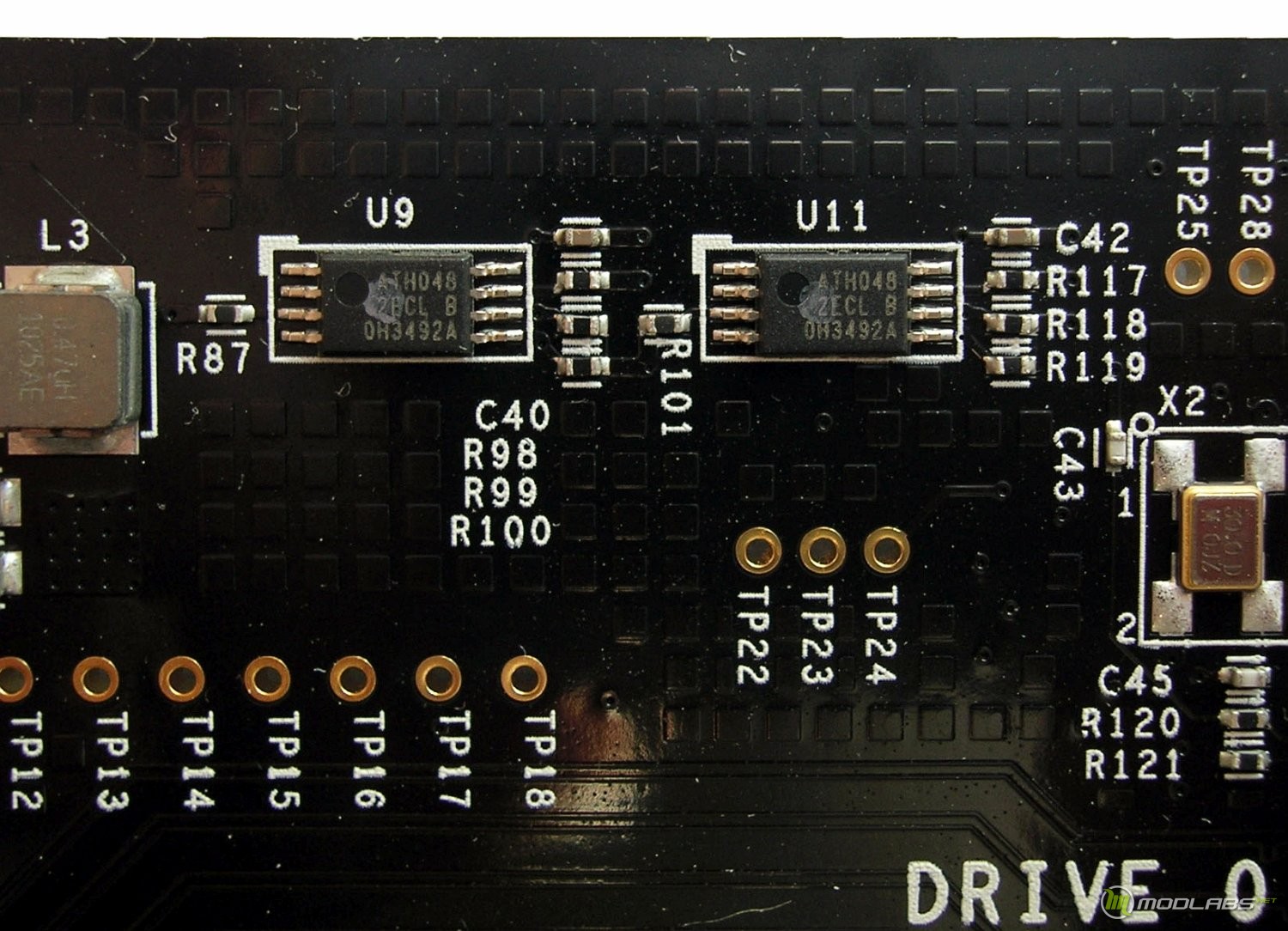

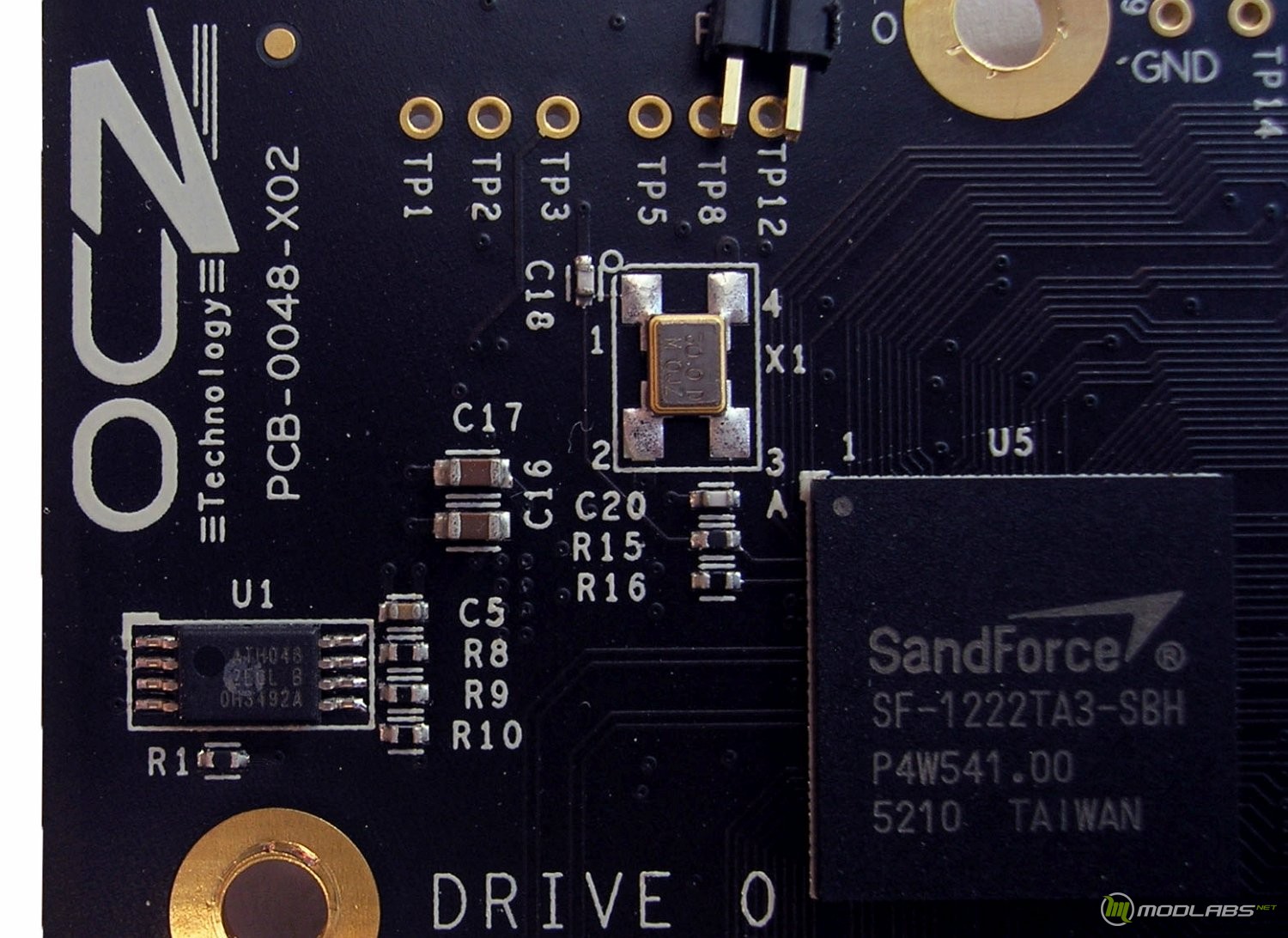

А для хранения прошивки самих SSD установлены четыре микросхемы с маркировками "ATH048":

При работе накопителя на плате периодически загораются несколько синих светодиодов:

Они предназначены не только для создания подсветки:

• PWR - подача питания на OCZ RevoDrive X2;
• SATA0-SATA3 - готовность к работе внутренних SSD, подключенных к 1-2-3-4 каналам SATA-контроллера;
• FAULT0-FAULT1 - ошибка при работе с основной (0) или дочерней (1) платой OCZ RevoDrive X2;
• ACT0-ACT1 - активность (запись или чтение) основной (0) или дочерней (1) платы OCZ RevoDrive X2.

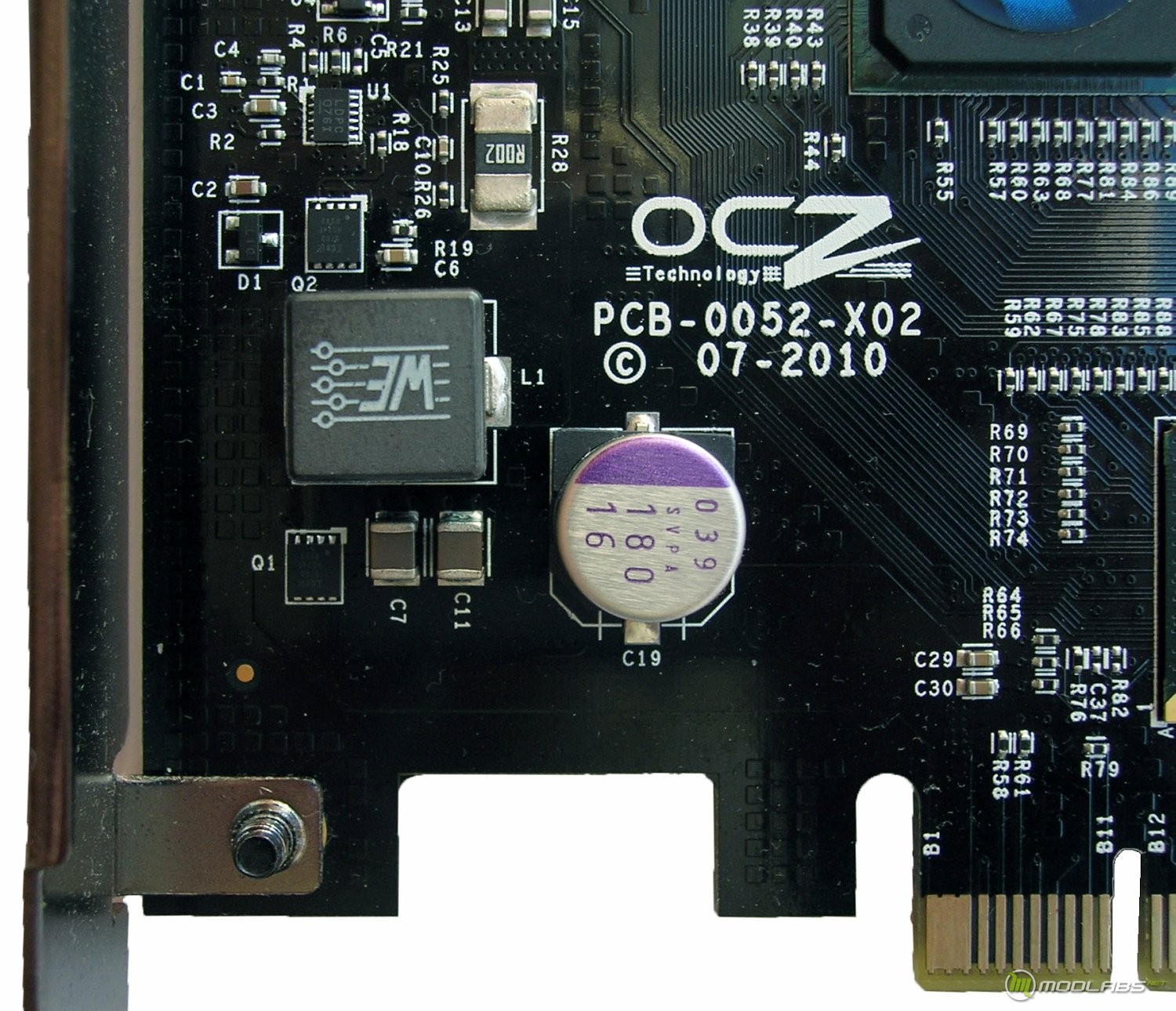

Питание накопителя осуществляется через слот PCI Express от линии +12V. Его энергопотребление очень низкое, поэтому на PCB реализована простая система питания, состоящая из пары мосфетов International Rectifier IRFH3702PbF, конденсатора с номиналом 180 uF 16V и дросселя производства Wurth Elektronik.
