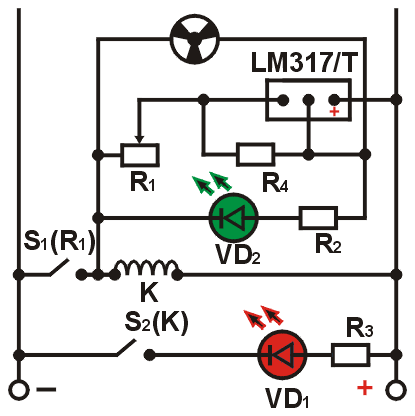

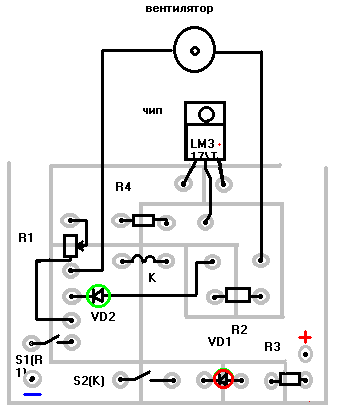

Переменный резистор (сопротивление) R1 содержит в себе и выключатель S1, позволяющий отключить весь блок управления вентилятором. А реле (К) имеет размыкающую пару и при подаче на него напряжения - отключает сигнальный светодиод VD 1 посредством размыкания S2. Регулируемый стабилизатор напряжения LM317\Т (в дальнейшем - чип) - я не буду углубляться в мудрёные слова: “база”, “эмиттер” и т.д., если смотреть на его маркировку - справа имеет нарисованный “+”. Так вот ножка, ближняя к “+” и припаивается по схеме к проводнику +12v. А так это выглядит на печатной плате (пропорции не сохранены, но общий смысл, я думаю, ясен).
Из таких блоков составляется большая печатная плата (количество блоков не ограничено (влезла бы только в корпус;)) в моём случае - их 5 (чтобы по размерам девайс был равен примерно стандартному в слот 5,25”.

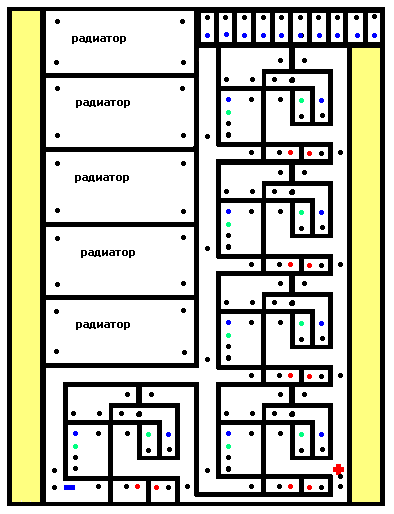

Ну а что к ним подключать - это дело сугубо индивидуальное. Схема (ниже по тексту) составлена с соблюдением пропорций, входит в стандартные салазки. Этот рисунок можно распечатать на принтере (или перерисовать на кальку с экрана) и, наложив на текстолит, через копирку перенести, наметив предварительно прокалывая тонким шилом точки (будущие отверстия). Дорожки прорезаются (ножом, спец. резаком), гравируются дремелем, травятся растворами (хлорное железо, медный купорос). В общем, это зависит от подготовки и сноровки. Я, например, прорезал дорожки и просверлил отверстия “дремелеподобным” инструментом за 15 минут.
Желтым цветом закрашены области, полностью очищенные от токопроводящего слоя (фольги). Отверстия для крепления радиаторов могут располагаться по-другому (зависит от радиатора).
На плате разными цветами обозначены места пайки различных радиоэлементов, не крепящихся непосредственно на плату: синий - вентилятор, красный - красный диод, зелёный - зелёный диод.
Что и сколько для изготовления нужно?
- Кусок фольгированного одностороннего текстолита размерами 100Х130 мм.;
- Чипы LV 317/T - 5 шт. (Можно взять отечественные КР142ЕН12. прим. Areen);
- Реле на 12 вольт с РАЗМЫКАЮЩЕЙ парой (всё равно какие, лишь бы маленькие были и 2-5 Вт. мощности держали ) - 5 шт.;
- Коннекторы для подключения питания и вентиляторов - 6 шт.;
- Резисторы постоянные 750 Ом 0,5 Вт. - 10 шт.(R2 & R3);
- Резисторы постоянные 240 Ом 0,5 Вт. - 5 шт.(R4) (Можно взять 220 Ом, т.к. их легче найти. прим. Areen);
- Резисторы переменные 5 кОм с выключателем - 5 шт.;
- Светодиоды красные и зелёные на 3 вольта - по 5шт.;
- Салазки под слот 5,25” - 1 шт.;
- Радиаторы для чипов (небольшие), на схеме они вынесены в левый верхний угол платы, соответственно, они не должны по размерам превышать выделенное им, место - 5 шт. (радиаторы не должны соприкасаться друг с другом!);
- Ручки для переменных резисторов - 5 шт.;
- Заглушка - 1 шт.;
- Проводки разные, клей, канифоль и олово;
- Инструменты (паяльник, отвертка, болтики, стойки и т.д. );
- Руки прямые, правильно заточенные - 2 шт. ;))
