В сегодняшнем тестировании мы подробно остановимся на термоинтерфейсе от Arctic Cooling – MX-1. Я упомянул о нём довольно давно – ещё во время обсуждения статьи «Арктический холод – центральным процессорам…», и это – дальнейшее развитие темы. Также (как бонус) была исследована эффективность весьма интересного и популярного термоклея от Zalman, и сравнивалось всё это с хорошо знакомыми оверклокерам КПТ-8 и легендарной Arctic Silver 5.
Предлагаю познакомиться с участниками тестов поближе:


Данный термоинтерфейс мало кому известен, но от этого его право на существование ничуть не уменьшается.
Поставляется в традиционной для производителя упаковке в черных тонах, довольно информативной (к слову, недавно в продаже появилась немного измененная упаковка данного продукта, но это – отдельный разговор):


вот так она выглядит с оборота:


На «лицевой» ее стороне сообщаются следующие характеристики:

• паста не проводит электрический ток (не содержит металических компонентов, о чём дополнительно указано на обратной стороне упаковки);
• неемкостная? (not capacitive);
• вязкость – 1700 единиц (Poise);
• диапазон рабочих температур: от -50 до 170 градусов Цельсия;
• плотность – 2,4г/мл;
• не испаряется, не растекается.

Особенно привлекает наличие графиков на обратной стороне упаковки:


В принципе, их же Вы можете обнаружить на сайте производителя. Как видите, на них – сравнение эффективности МХ-1 с некоторыми известными термопастами на двух разных (правда, уже изрядно устаревших) платформах.
Сама паста поставляется в небольшом шприце, ее вес – 2г. Вещество серого цвета (образно – «сухой асфальт», в то время как, например, Arctic Silver 5 – «мокрый» серый), довольно густой консистенции (больше, чем у КПТ-8).
Одна из особенностей данного термоинтерфейса – если верить заверению компании-производителя, для затвердевания и набирания «оптимальной формы» ему требуется не менее 200 часов. Также указан минимальный срок, напротяжении которого свойства пасты не ухудшаются – 8 лет! Это дает возможность установить кулер на процессор и забыть о перестановках до последующего апгрейда системы или до конца жизни компьютера вообще! Наносится наше «чудо» довольно странно – как будто бы пластами, комочками или ещё как-нибудь – даже слов не могу подобрать. Почему? Все просто - она практически не размазывается по поверхности крышки процессора, в отличии от других доселе виданных мной термоинтерфейсов.

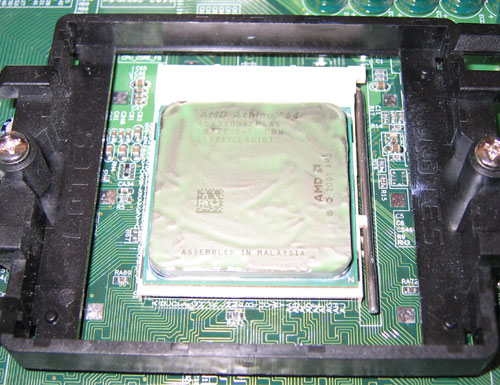

Вот так оно выглядит «нанесенным» на поверхность крышки-теплораспределителя нашего процессора. Такое «нанесение» было произведено путём выдавливания из шприца маленьких порций данного термоинтерфейса, без успешных попыток его равномерного распределения по крышке. Распространение (по крайней мере, я в это верю) равномерным слоем было произведено путём лёгкого вращения установленного на процессор кулера в разные стороны относительно его оси.
Снимается МХ-1 довольно легко, если сравнивать с такими «монстрами», как «серебрянка», но тяжелее, чем та же КПТ-8.
Хотя описанию наш герой поддан первым, во время испытаний он тестировался последним – для того, чтоб спокойно потом «войти в кондицию» через 200 часов. Реально же второе страховочное тестирование было произведено ровно через четыре сутки после первого.


Просто легенда. Несомненно, одна из лучших. В сети есть предостаточно тестирований (ну хотя бы тут), подтверджающих это.
Поставляется в двух вариантах: а) “маленьком";
б) “большом"


Как на маленьком шприце, где «упаковано» 3,5г термопасты, так и на большом, сильно напоминающем наш, купленный в любой аптеке 5-тикубовый :) (в нём – 12г данного вещества), на обоих – черная наклейка с минимумом информации об изделии: ее названием и адресом сайта производителя. Поскольку автор смог найти термоинтерфейс и в одном, и в другом шприце, то, на всякий случай, протестированы они будут отдельно.
Паста изготовлена, согласно информации на наклейках, в Соединенных Штатах Америки. Представляет собой вещество серого цвета, немного похожее на «серебрянику». Консистенция – примерно как у КПТ-8.
Наносится и снимается очень легко – я был приятно удивлён.
Вот так она выглядит нанесенным на крышку процессора:



Думаю, многим данная «сладкая парочка» уже хорошо известна (особенно тем, кто устанавливал радиаторы на память видеокарты). Кому нет – тем скажу, что поставляется оно как отдельно (в тоненькой прозрачной пластиковой упаковке, на которой, кроме указания того, что внутри что-то липкое, логотипа производителя и рекламы «изобретения Zalman» CNPS – Computer Noise Prevention System, больше ничего нет), так и в паре с радиатором для северного моста материнской платы Zalman NB-32J. В упаковке есть два миниатюрных шприца с веществами ярко-зеленого и розового цветов (почти матрица:)), именуемых Adhesive Type A и Type B соответственно. Вот фото термоклея в упаковке:


…и оба шприца без нее:


Когда-то почему-то был уверен, что отдельно каждое вещество представляет из себя просто термоинтерфейс, а при их смешивании получается термоклей со временем затвердевания около 15мин при 20 градусах Цельсия. Теперь убедился на личном опыте, что это не так.
Кстати, во время подготовки материала на сайте производителя данной штуки не обнаружил, поэтому поведать о его характеристиках Вам сегодня не смогу.
Вот так выглядят Type A и Type B на крышке процессора, при этом следует отметить, что оба они обладают нектоторой прозрачностью, особенно заметной на тонких слоях вещества зелененького:


..и розовенького:


С Zalman’ами ситуация вообще приключилась веселенькая: автор вначале решил проверить эффективность зелёного вещества, потом, спокойоно смыв его – красного, и в самом конце – возможно, рискнуть, а возможно, и не рискнуть приклеить кулер к процессору и оценить, насколько хорошо затвердевший термоклей проводит тепло.
Но, как всегда, без приключений не обошлось. Взгляните на фото:


Ничего особенного, да? Конечно, если не брать во внимание того, что снимок сделан уже после тестирования зеленого вещества. Если просто – то кулер уже с ним просто намертво приклеился к крышке процессора. Извлечь последний из сокета в сранвнении с последующими мучениями особого труда не составило, заняв около двух минут. Потом – час времени, потраченный на отдирание/отрывание кулера от процессора. Вам смешно? А я за этот период, используя страшные приспособления и различные вандалистские действия (какие – не скажу – пусть собственник процессора спит спокойно:)), вспомнил много хороших слов, и в придачу слегка повредил теплораспределительную крышку. К счастью, в конце концов, проблема была решена при помощи широкого острого канцелярского ножа и молотка, кулер успешно отодран, крышка выровняна (ибо до этого я ее успел слегка погнуть). После таких зверств автор, решив, что терять ему нечего, уже морально приготовился к ещё часу работы с розовым компонентом и их смесью. Правда, впоследствии протестировал их всего по одному разу.
Так что не играйте с Zalman’ом в Матрицу и будьте осторожны! Никогда не используйте термоклей при установке процессорных кулеров (разве что Вы хотите навсегда скрыть важные надписи на крышке/подложке процессора:)).


Ну что по этому участнику сказать? Ничего нового я явно не добавлю, да и незачем. Родное чудо отечественной химической промышленности всем хорошо знакомо. Автор использовал термопасту от ООО «Химтек», расфасованную вручную на местном радиорынке при нём же из большого тюбика в неиспользованный аптечный шприц:):


Физико-химические свойства данного интерфейса приводились неоднократно, фотографии на крышках процессоров тоже есть, так что приводить их не буду.
Короче говоря, без комментариев и поехали дальше!
