Поскольку я ещё не вёл подробных бесед на тему архитектуры и позиционирования GeForce GTX 650 Ti BOOST, придётся сделать это прямо сейчас. Сначала о позиционировании. Как известно, GeForce GTX 650 Ti BOOST вышел практически сразу за Radeon HD 7790, однако, вопреки ожиданиям многих, новый средневес от NVIDIA не является прямым конкурентом Radeon HD 7790, поскольку его стоимость примерно на 1000 рублей выше (в главе, посвящённой Radeon HD 7790, я уже об этом писал). А вот следующий по счёту за HD 7790 ускоритель - AMD Radeon HD 7850 как мне кажется, вполне может быть конкурентом “BOOST’ированного” GTX 650 Ti, поскольку стоимость этих ускорителей, хоть и с натяжкой, но достаточно близка.

Теперь давайте разбираться с архитектурой GeForce GTX 650 Ti BOOST. Перед вами сводная таблица с основными спецификациями GeForce GTX 650 Ti, 650 Ti BOOST и 660 без приставки Ti.

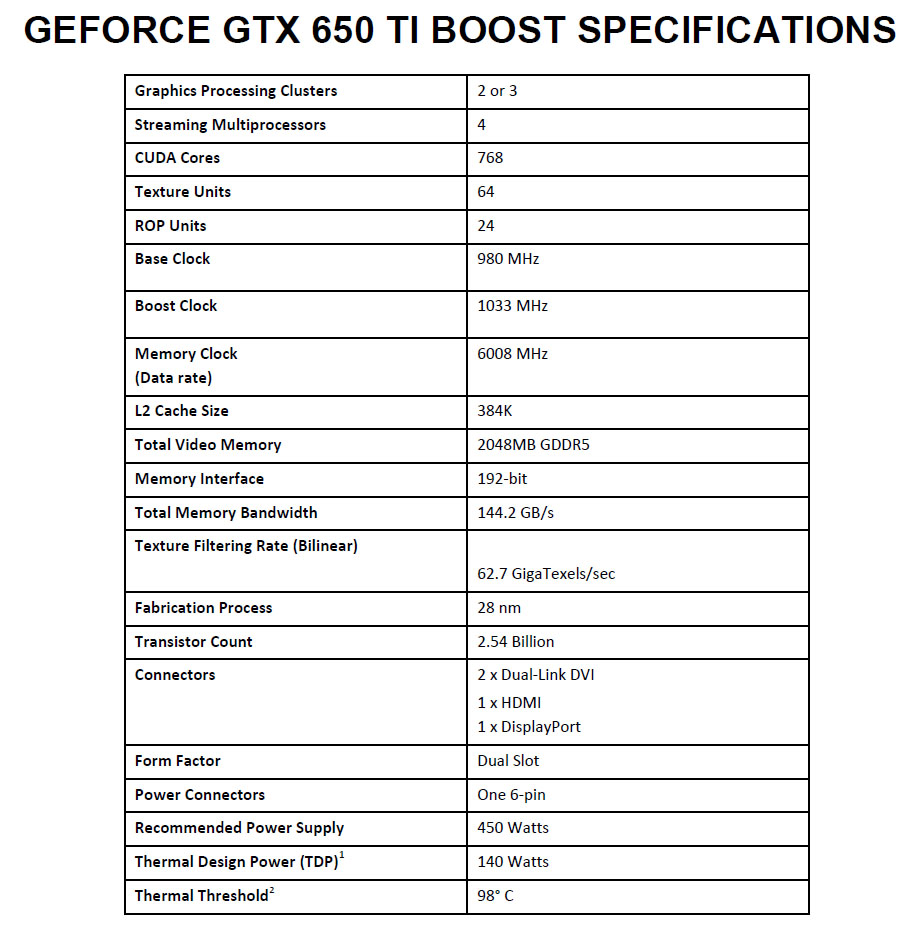

А также скриншот из официальной документации NVIDIA для обозревателей:

Так вот, согласно этим данным, лежащий в основе GeForce GTX 650 Ti BOOST чип GK106 может быть упрощён относительно полноценной версии этого GPU двумя способами. Первый – полное отключение одного из трёх GPC. При таком раскладе мы получаем классическую пару GPC, абсолютно симметричную по своему устройству.

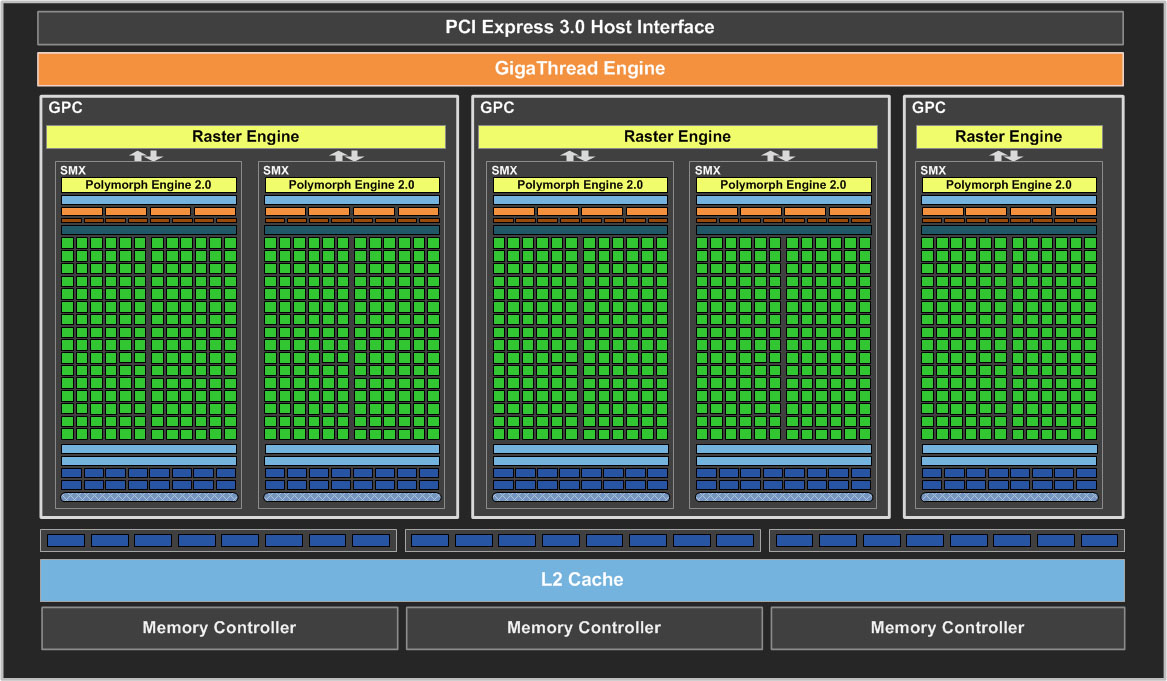

Полная версия GK106

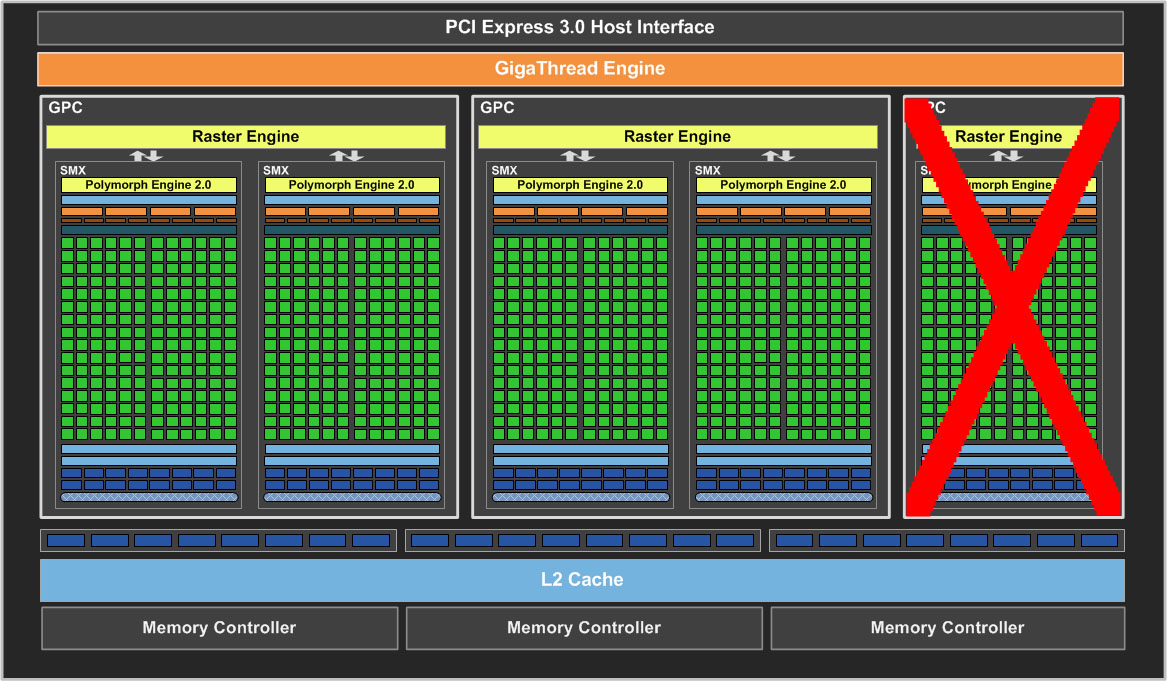

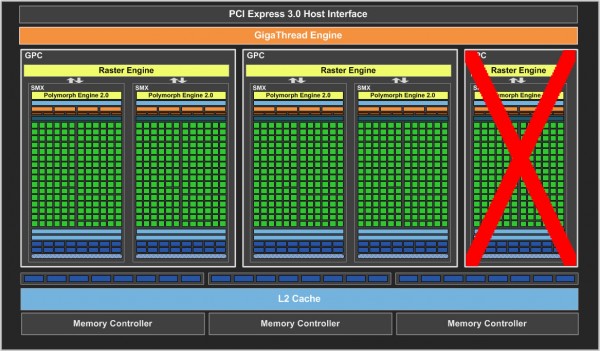

GK106 без одного GPC

Второй вариант подразумевает исключение из состава любого GPC одного блока SMX. При таком раскладе у нас останутся активными все три GPC, однако один из них будет нести два блока SMX, а два других – по одному.

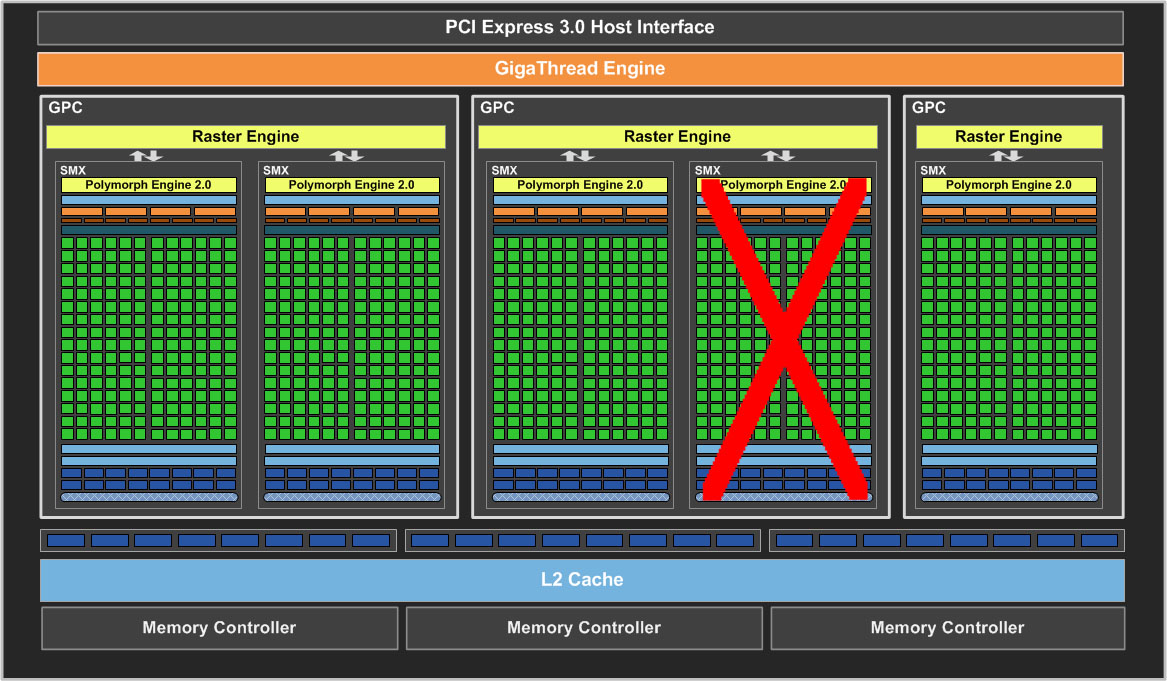

GK106 с отключенным SMX, при всех активных GPC

Однозначно сказать какой из вариантов лучше вряд ли возможно, более того, я думаю, что разницу между парой по-разному усечённых GPU мы вряд ли заметим даже в точных бенчмарках. Поправьте, если ошибаюсь. Так вот, если рассматривать устройство GTX 650 Ti BOOST в сравнении с младшим и старшим аналогом, то по своим характеристикам GeForce GTX 650 Ti BOOST больше тяготеет к GTX 660, нежели к GTX 650 Ti. Так почему же новинка выпущена под номером 650 Ti, а не 660? Скорее всего, причины исключительно маркетинговые. Ускоренные карты продаются куда лучше, чем замедленные. Чисто с психологической точки зрения приятно осознавать, что у тебя ускоренные GTX 650 Ti, близкий по производительности к GTX 660, нежели замедленный GTX 660, близкий к GTX 650 Ti. Во как! Уже чувствую, как жадные до денег торговцы будут пользоваться неведением новичков, осуществляя разные хитрости поигрывая с приставкой BOOST себе во благо. Впрочем, это не проблема NVIDIA. И не наша. Давайте уже посмотрим на саму карточку.

Про упаковку и комплектацию, в этот раз, не скажу ни слова. Плата, которая приехала к нам в тестовую лабораторию, является эталонным образцом и поступила непосредственно из российского представительства компании NVIDIA.

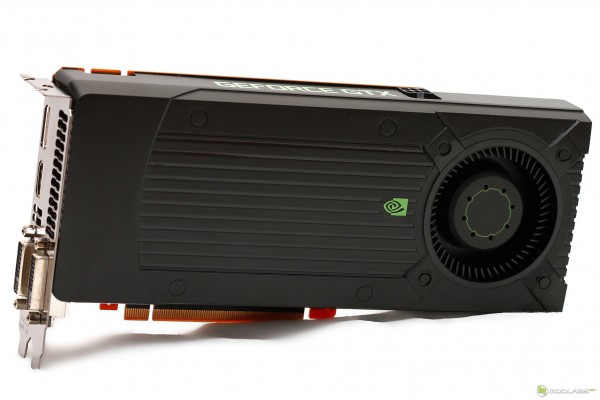

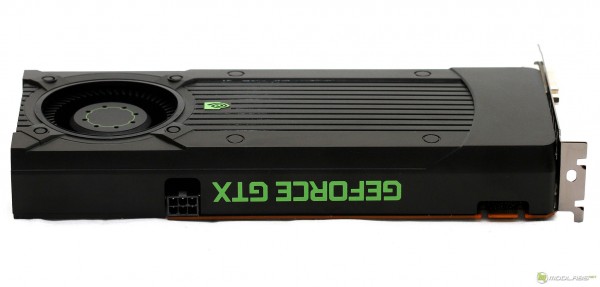

Честно скажу, я в последнее время очень впечатлён внешним видом ускорителей NVIDIA. Что GeForce GTX 690, что GeForce GTX TITAN выглядят великолепно. Промышленный дизайн, скажу я вам, тоже искусство, тому на рынке масса примеров. Эталонная версия GeForce GTX 650 Ti BOOST также выглядит весьма достойно, конечно, не так как TITAN, но всё же, перед “пацанами” не стыдно.

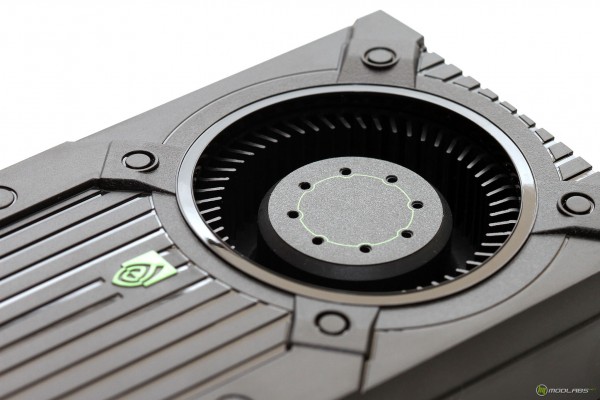

Кожух системы охлаждения целиком выполнен из пластика, рельеф которого сильно напоминает рисунок брони и заклёпки на ней. И всё бы ничего, если не глядеть на плату с обратной стороны. Ситуация очень похожа на случай с Sapphire Radeon HD 7790, только здесь сама плата очень коротка, а размера плате прибавляет турбина системы охлаждения, которая всеми своими движущимися частями находится за пределами печатной платы.

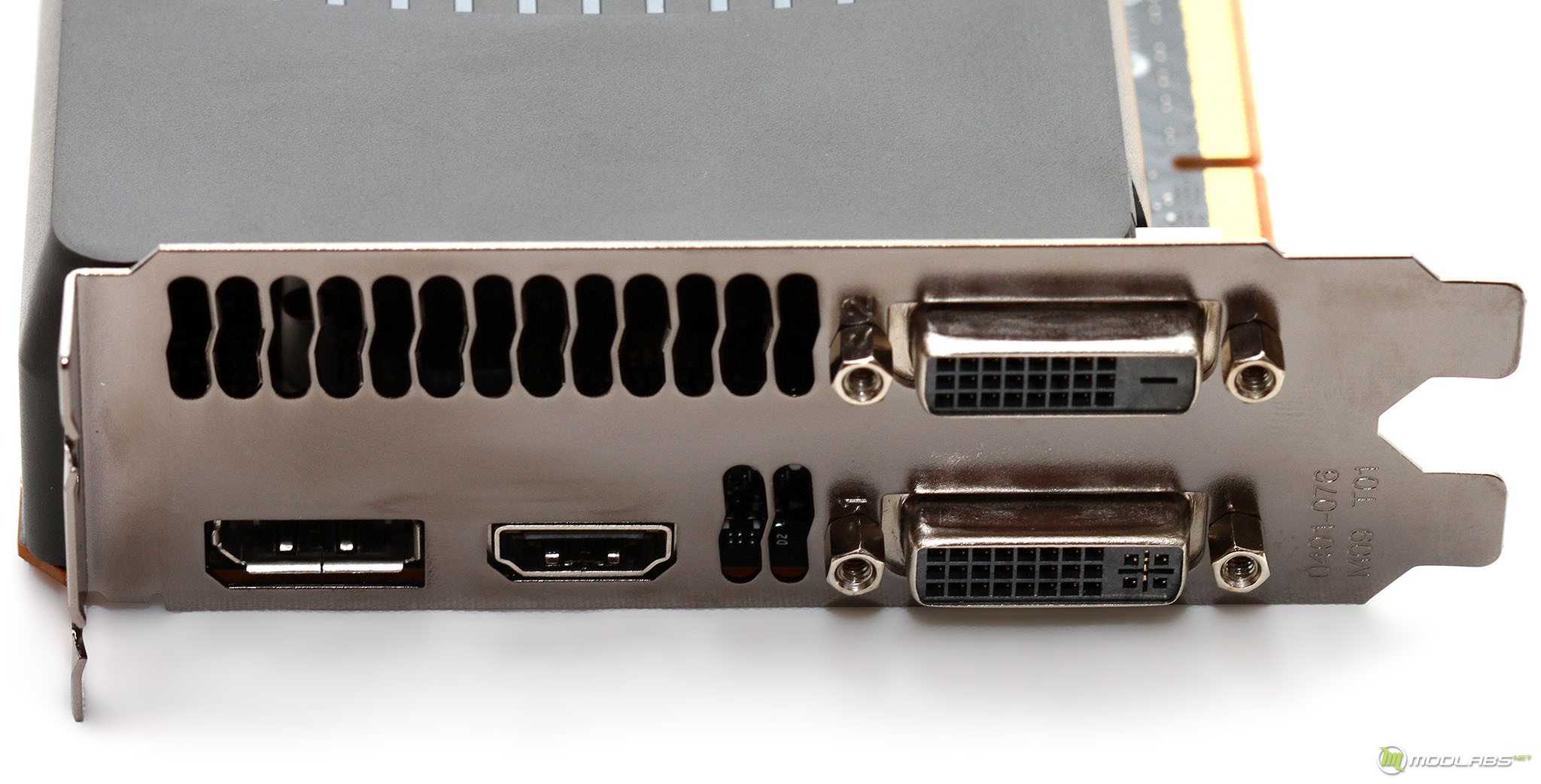

Панель выводов по своей структуре сильно напоминает оную у Radeon HD 7790 от Sapphire. Та же пара DVI (Оба DL), HDMI, DP и вентиляционные вырезы.

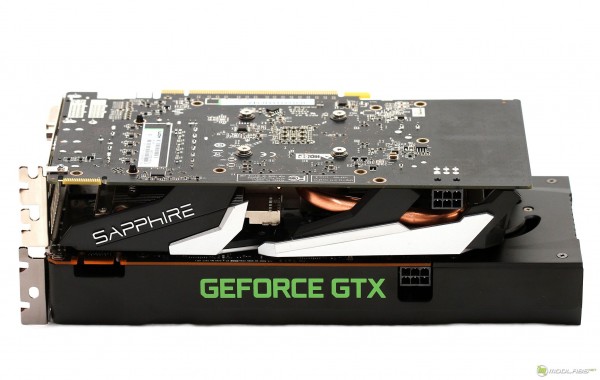

Пока я не разобрал карту, давайте сравним её по длине с Radeon HD 7790 от Sapphire. Глядя на эту фотографию лично мне приходит только одна мысль – первое, что надо менять партнёрам NVIDIA у GTX 650 Ti BOOST – систему охлаждения, даже если PCB останется неизменной.

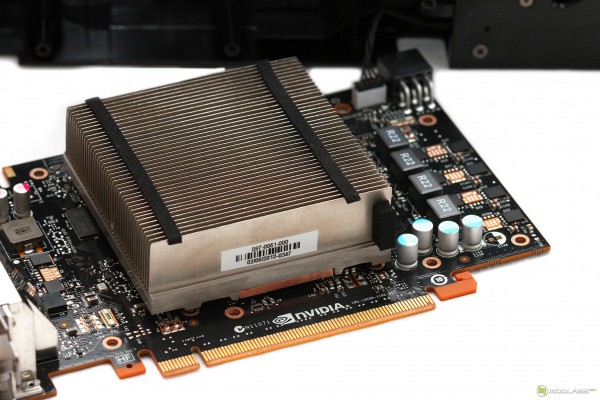

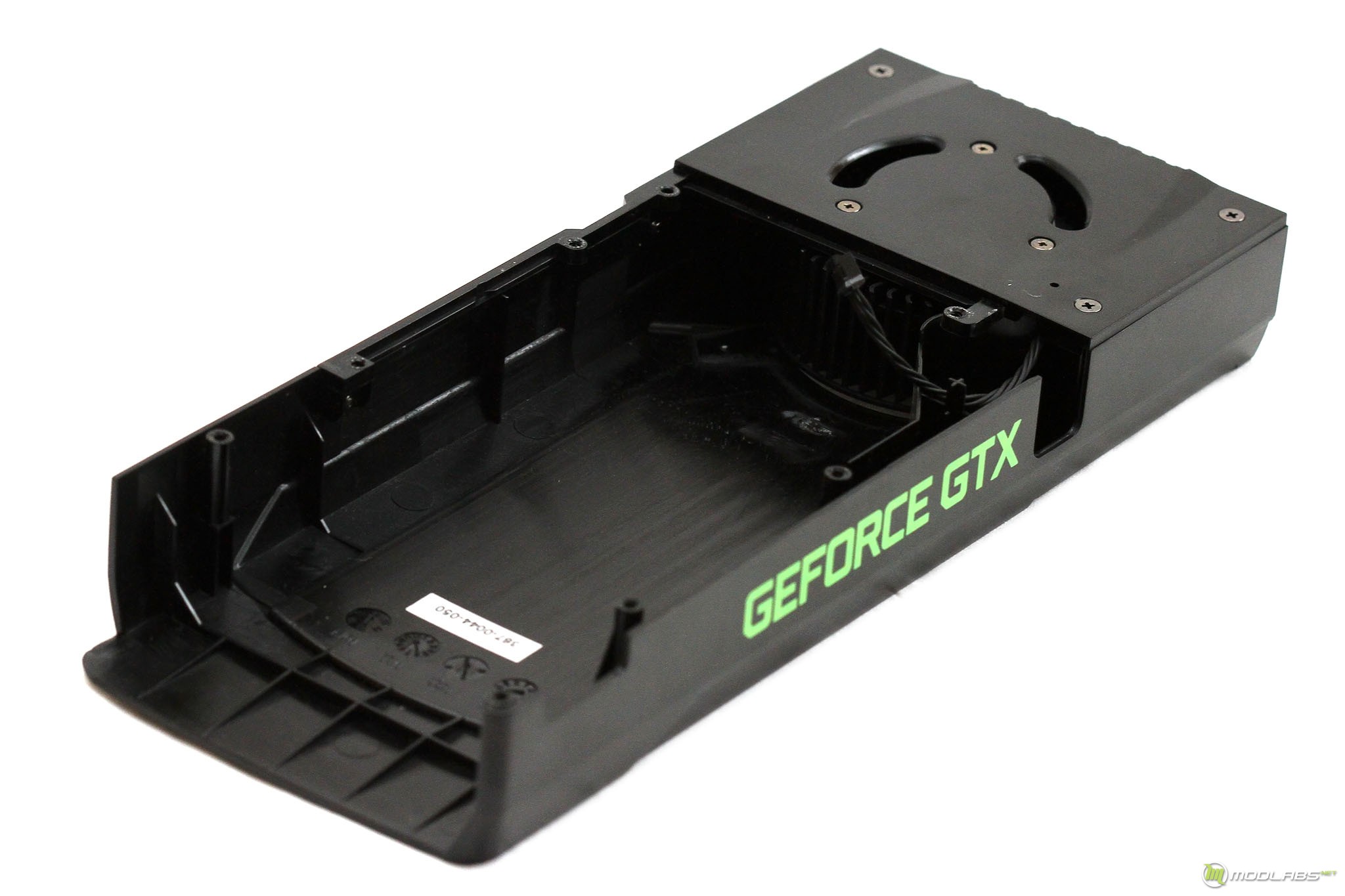

Демонтирую кулер GTX 650 Ti BOOST. Сначала откручиваю целую кучу тоненьких и длинных винтиков, снимаю пластиковый кожух СО. Под ним обнаружился ребристый брусок, закреплённый на четырёх подпружиненных винтах с обратной стороны печатной платы. Своим медным основанием брусок касается поверхности GPU, не трогая при этом микросхемы памяти, охлаждение которых, как и охлаждение системы питания, возложено на поток воздуха, создаваемый турбиной.

Система питания GPU и видеопамяти выполнена по схеме 4 (драйвер ON Semi. NCP5392G +1 (драйвер Anpec APL3516A). Плата несёт на борту 4 чипа памяти GDDR-5 производства Samsung K4G20325FD-FC03, номинальная эффективная частота которой составляет 6 ГГц

Вот и всё. Внешний осмотр закончен, пора действовать злодействовать!
