Вторым недостатком плат семейства ASUS P4C800, с точки зрения оверклокера, являестя нестабильность напряжения Vcore, то есть самого главного, процессорного. Из-за особенностей разводки, оно скачет в широких пределах даже не под нагрузкой. При этом, в самые ответственные моменты, при высокой загрузке, проседание Vcore может составить весьма большую величину.
Пример. Pentium 4 Extreme Edition @ 4.2ГГц, напряжение 1.85В. Даже в BIOS оно менялось от 1.793В до 1.9В. В процессе тестирования (тест PiFast + открытый CPU-Z для мониторинга), напряжение колебалось от 1.72В до 1.85В (!!!). Естественно, такие скачки оказывают негативное влияние на разгон процессора.
Отдельно хочу отметить, что гарантийным случаем такое поведение не является - все в пределах спецификаций Intel, и на табильность работы в любых режимах, кроме разгона близкого к максимальному, не влияет.
"Лечением" является так называемый Vdroop mod, с помощью которого удается стабилизировать напряжение Vcore.

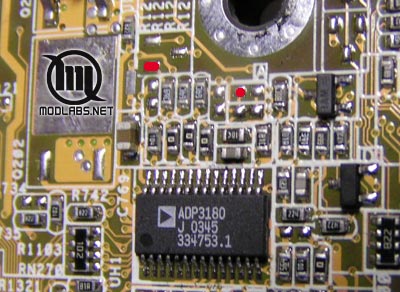

Искомый элемент платы (микросхема с маркировкой ADP3180) находится недалеко от процессорного сокета, в сторону I/O-портов. Изначально мод был весьма непростым, так как требовал подпайки к двум почти соседним (да к тому же тонким) ножкам одной микросхемы. Но есть более удобный способ, с припаиванием просто к контактам на плате. Его я и опишу.
Собственно, красные точки - это и есть те самые контакты. Между ними нужно припаять 50 кОм переменный резистор. При этом, желательно его сразу и подстроить на нужное сопротивление, до начала работ.

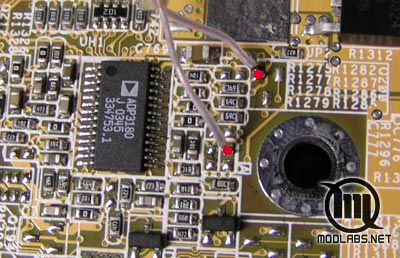

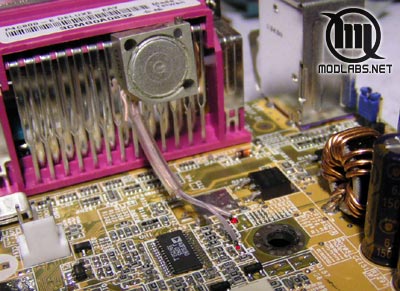

Вот еще одно фото, с уже подпаянными проводами.
Опытным путем стало известно, что наилучшие результаты выходят при установке на 37 кОм. Ради эксперимента можете попробовать и 36 кОм, некоторые люди устанавливали так. Лично мне кажется, что особой разницы не будет, поэтому у меня стоит на 37 кОм и я его не менял.
Вероятно, вместо подстроечника можно просто припаять 37 кОм обычный резистор, хотя я никогда не видел, чтобы кто-то действительно так сделал :)
Итого. Условия тестирования стали даже немного более жесткими: тот же процессор, но на 4.3ГГц при напряжении 1.8В. Напряжение в покое равно 1.845В. Почему оно завышается - неизвестно (такая тенденция сохраняется при любом напряжении - стало выше на 0.05В), но ничего катастрофического в этом нет. Скачки напряжения изчезли вообще. В загрузке напряжение сразу возвращается до положенных 1.8В, с небольшим колебанием от 1.79В до 1.81В.
Максимальная тактовая частота, на которой возможен проход 3DMark, после Vdroop выросла с 4260МГц до 4300МГц.
