Вольтмод памяти на P4P800 осуществляется с помощью одного переменного резистора на 50 кОм. Не забудьте перед установкой резистора на плату убедиться, что он выставлен в максимальное значение.

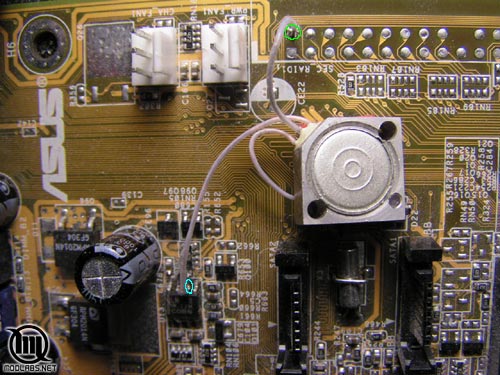

Первый контакт резистора припаивается на 6 ногу микросхемы, регулирующей напряжение питания памяти. Микросхема находится недалеко от Serial-ATA коннекторов под модулями памяти. Второй контакт паяем на землю. Находим с помощью мультиметра самую удобную точку. Я припаялся к первому контакту на нераспаянном Paralel-ATA коннекторе.

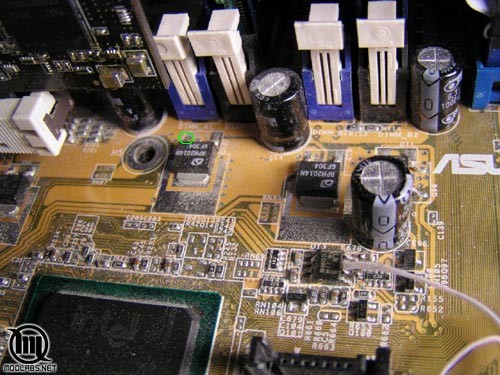

Так как P4P800, к сожалению, не умеет мерять напряжение питания памяти через биос, измерять его придётся с помощью мультиметра прямо на плате. Для удобства припаиваем длинный провод на указанное на фото место.

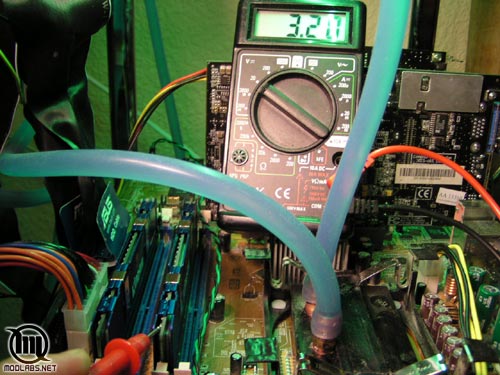

Если Вам повезло с модулями памяти, то напряжение можно мерять даже напрямую на них. Это, пожалуй, самый точный метод.


Максимальное напряжение подаваемое на модули памяти после модификации увеличивается с ранее доступных 2.85В до приблизительно 3.2В. Регулировка происходит как настройкой из биоса, так и докруткой ручки резистора. Верхний предел определяется максимальным вольтажом, выдаваемым вашим блоком питания по цепи 3.3В. В данном случае моддинг БП становится очень актуальным.

Существует также второй способ, который считается более рискованным, так как устанавливает нижний порог на уровне 2.9В. Однако он значительно проще в исполнении, ибо не требует резистора. Вместо переменника между теми же двумя контактами впаивается простой провод. Естественно он работает, как выкрученный на минимальное значение резистор, и регулировка напряжения осуществляется только через биос.
