На платах от ASUS, основанных на чипсетах i875/i865, наблюдаются довольно большие колебания вольтажа процессора при работе. Устанавливаемое на 1.7 вольта, к примеру, оно под нагрузкой может падать аж до 1.58.

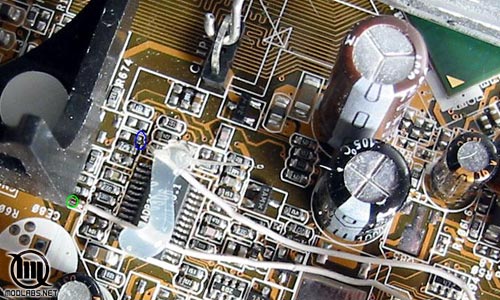

Чтобы стабилизировать напряжение, нам понадобится ещё один переменный резистор на 50 кОм. Однако в отличии от мода Vmem не надо перед припайкой выкручивать его на минимум. Установите переменник на значение 30 кОм. Вам понадобится довольно тонкое жало, чтобы правильно его припаять, так как контактные площадки на плате очень маленькие. Устанавливаем резистор, так как показано на фото. Это место на материнской плате находится чуть ниже пластиковой рамки, держащей кулер процессора, совсем недалеко от северного моста.


Естественно можно использовать и обычный резистор на 30кОм. После этой модификации напряжение питания процессора больше не будет скакать, а общая стабильность платы также значительно улучшится.
