15/03/2004 - 15:04 [ ]Black Box Project

ОГЛАВЛЕНИЕ:

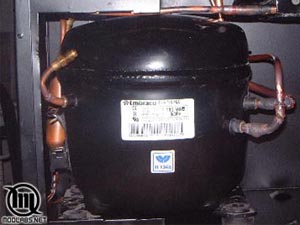

Компрессор


От выбора компрессора будет зависеть производительность системы, поэтому нужно знать хотя бы некоторые характеристики герметических компрессоров.
  • Мощность (л.с.). Подходят компрессоры от 1/8 до 1 л.с. Если неизвестна мощность в л.с., то желательно найти производительность в ваттах.
  • Температурный режим. Компрессоры делятся на высокотемпературные (HBP-High Back Pressure), средне- (MBP-Medium Back Pressure) и низкотемпературные (LBP-Low Back Pressure). Иными словами, рассчитаны на работу в системе, которая обеспечивает определённую температуру. Так как в данном случае необходимо достичь минимальной температуры, то больше всего подходят низкотемпературные компрессоры.
  • Тип хладагента. Компрессоры изготовляются с расчётом на определённый тип фреона - разныё типы требуют разного давления. В зависимости от типа фреона в компрессорах используется разное масло.

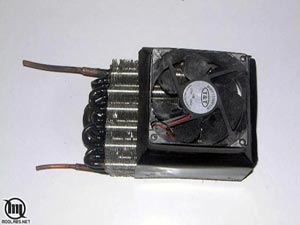

Конденсер


Конденсер - это тот же радиатор, изготовленный с расчётом на более высокие давления. Так как для данной системы важен размер, то конденсер должен быть как можно меньше и при этом обдуваться вентилятором.

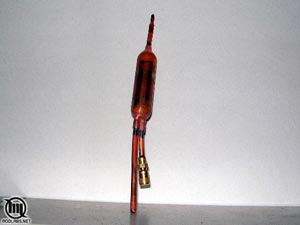

Фильтр/драер


Как следует из названия, драер фильтрует входящую жидкость от влаги, частиц и пыли, предотвращая забивание капиллярной трубки и выхода из строя компрессора.

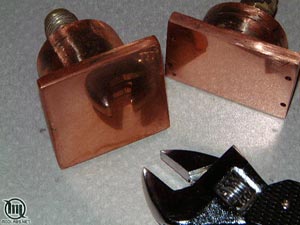

Испаритель



Испаритель - это обычно медный блок с испаряющимся фреоном. Испаритель крепится к процессору и забирает от него тепло. Конструкция испарителя имеет много общего с тем же водоблоком - нужно попытаться достичь максимального внутреннего объема и испарения фреона прямо над ядром процессора.

Xладагент

Все охладители идентифицируются буквой R (refrigerant) и порядковым номером. Основное различие между хладагентами состоит в температуре перехода из жидкого состояния в газ.
Вот только некоторые, подходящие для использования в данном случае - R134а, R22, R12, R404а, R507. Также следует учитывать цену - некоторые низкотемпературные хладагенты достаточно дорогие для экспериментов.
У меня был выбор между хладагентами R134а и R290. Я остановился на R290 из-за более низкой температуры кипения.

Капиллярная трубка

Капиллярная трубка не единственное устройство, обеспечивающее разделение системы на две области (работоспособность системы), но она является наиболее надёжным типом трубок. С одной стороны лучше найти капиллярную трубку малого внутреннего диаметра (потребуется меньшая длина), но при этом увеличиваются шансы забивания ее частицами. Чтобы предотвратить это нужно обязательно ставить фильтр перед капилляром. Я использую трубку с внутренним диаметром 0.7мм.
