15/03/2004 - 15:04 [ ]Black Box Project

ОГЛАВЛЕНИЕ:


После готовности контура, пришло время подумать о системе контроля «фреонки». Я не смог найти контроллер подобный тому, что используется в Prometeia, поэтому все пришлось собирать по частям.

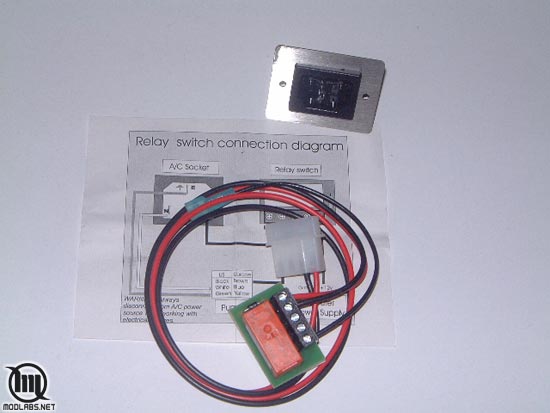

Для того чтобы включать компьютер и фреонку вместе, я купил такой Relay Switch. В инструкции он описывался как устройство для запуска насоса водянок:

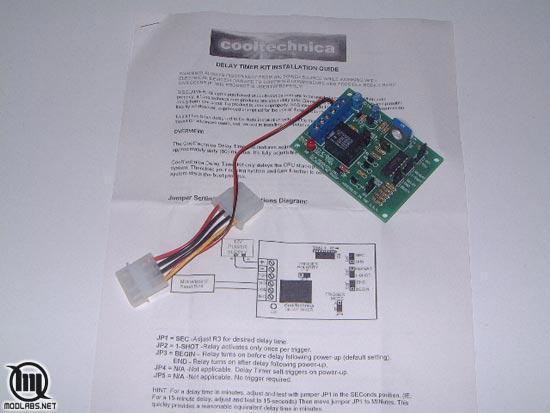

Но, конечно, запускать компьютер при разогнанной системе пока температура на испарителях не упадёт - не очень хорошая идея, поэтому была куплена ещё одна схема - CPU Delay Timer Kit.


Он позволяет задержать загрузку компьютера (при этом вентиляторы в системе работают). Время перед загрузкой выставляется от 1 секунды до 1 часа.

Для вывода информации о состоянии системы используется LCD-дисплей Matrix Orbital LK204-24-USB. Из основных характеристик стоит выделить:
  • USB интерфейс;
  • подключение до 6 температурных датчиков;
  • подключение до 6 вентиляторов (PWM Mode);
  • возможность подключать LED’s, неонки и другие подобные устройства;
  • всё контролируется программно, я использовал программу LCDC.

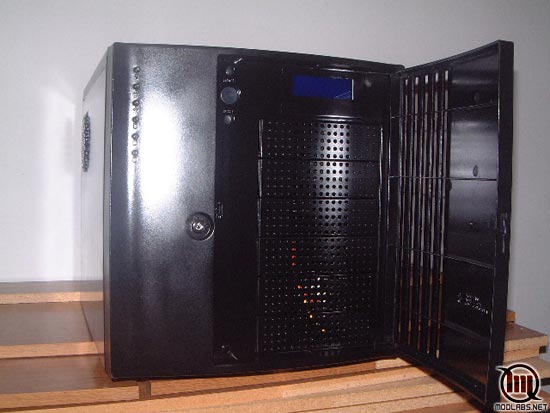

Вот как выглядит собранная система :



Два датчика температуры закреплены на испарителях
