В данной системе я использовал такие компоненты:
- компрессор Embraco EMI100hlc мощностью 1 л.с.
- конденсер - перепаянный из автомобильного
- фильтр
- испарители - так как у меня нет возможности сделать испаритель самому, то пришлось покупать. Выбор был не большой - Baker’s CPU evaporator и Baker’s GPU Evaporator.
- всасывающая трубка - можно использовать и медную, но желательно, чтобы она была гибкая. Поэтому я купил трубки из нержавеющей стали, которые используются для подключения газовых плит. (Трубка должна держать давление как минимум 10 атмосфер и оставаться гибкой при температурах около -50 по цельсию! Уточните перед покупкой так как не все газовые шланги держат такие давления и температуры - прим. LaikrodiZ)

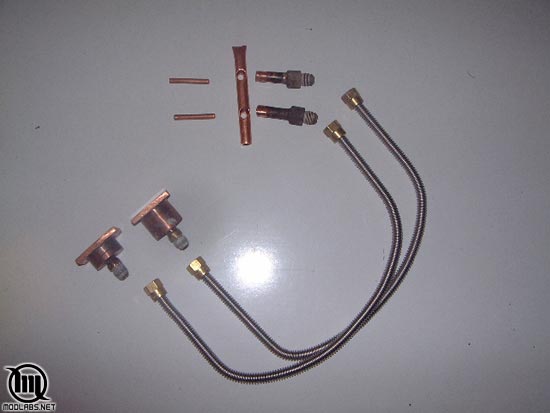

Вот как выглядит эта часть контура вместе (в самом конце работы над проектом я немного изменил разделитель):

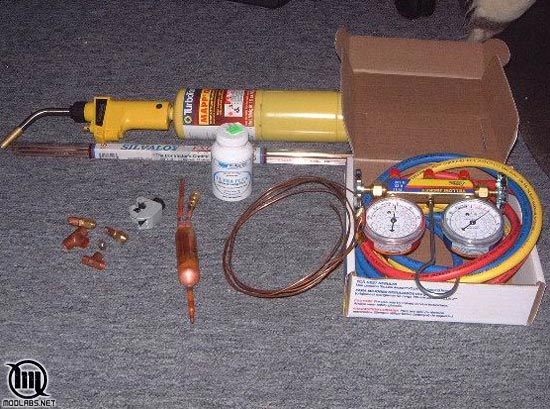

И наконец, капиллярная трубка и кое-что из необходимого инструмента:

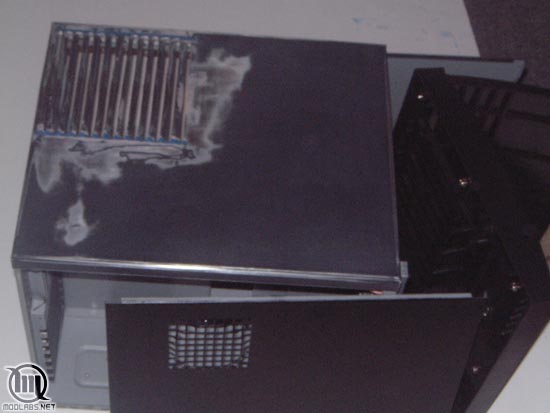

Корпус я взял, серверный Yeong Yang Cube Server Case YY-0221. Для отвода тепла от конденсера сначала пришлось сделать жалюзи в верхней крышке:

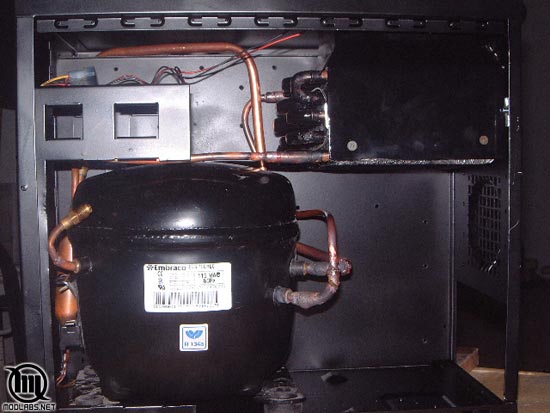

Затем все компоненты крепятся внутри и паяется контур:
Вид с другой стороны:
После пайки систему нужно проверить на герметичность, вакуум и высокое давление.
