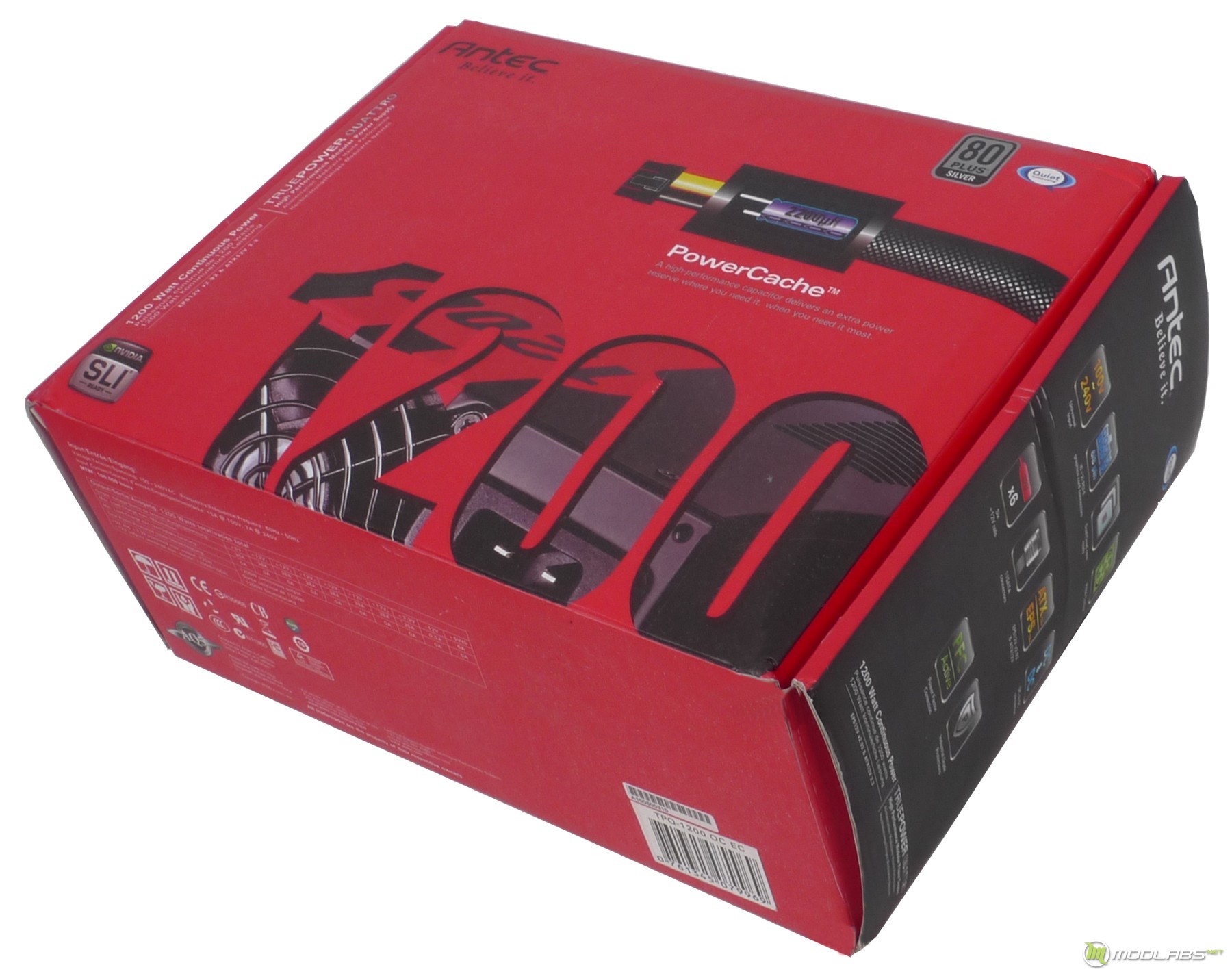

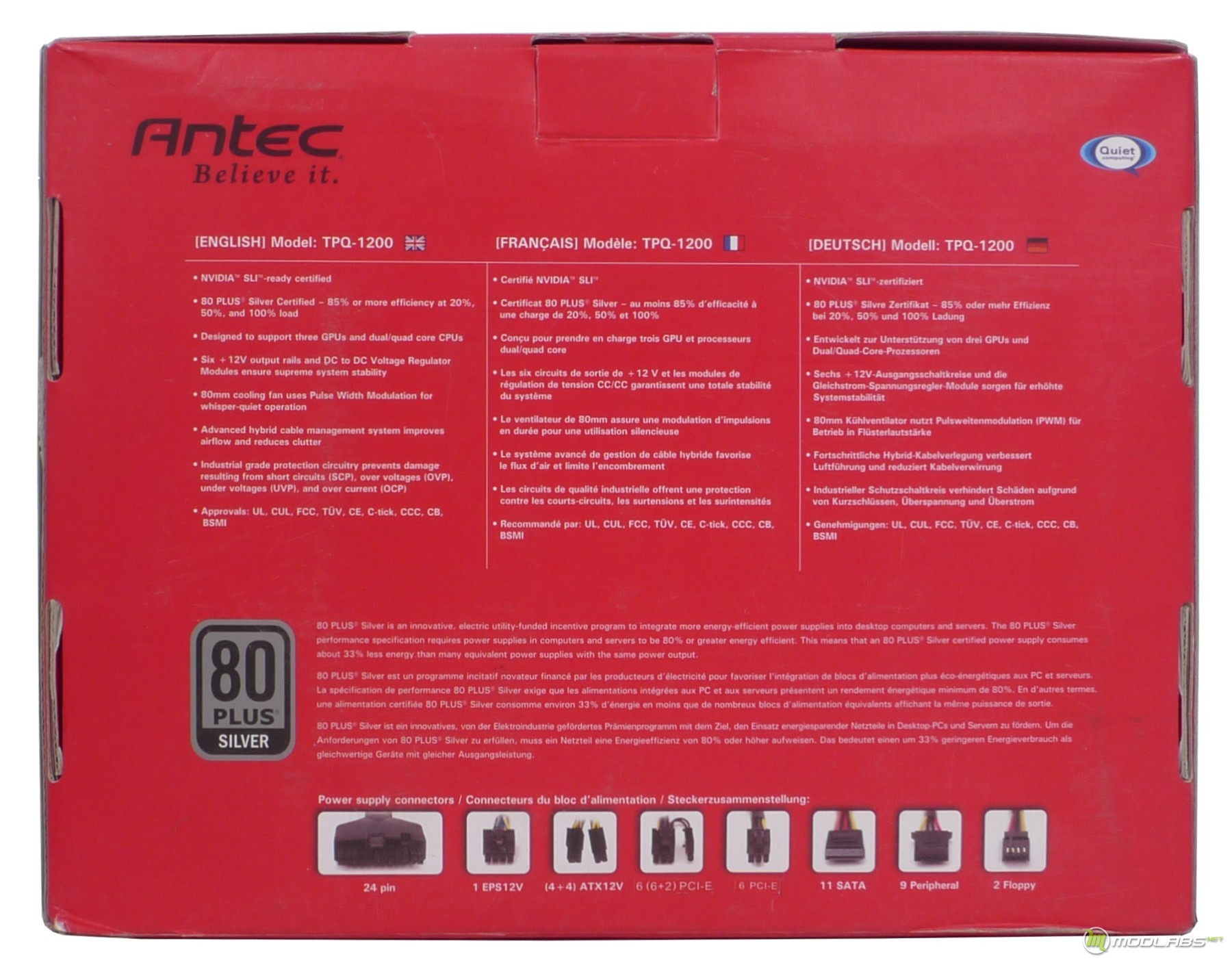

Розничная картонная упаковка оверклокерской версии устройства, выполненная в контрастных красно-чёрных тонах, совершенно не отличается от такой же упаковки обычной версии БП, но вполне можно предположить, что на прилавках эта модель всё же появится с какой-нибудь специальной наклейкой или надпечаткой. На упаковке гордо красуется логотип сертификата 80 Plus Silver и расписаны в подробностях данные о блоке питания, включая информацию о кабелях.

Упаковка Antec TPQ-1200 OC традиционно надёжная, способная выдержать не только пересылку по почте, но и лёгкое падение с высоты нескольких этажей. В комплект поставки входит блок питания, набор модульных кабелей, инструкция пользователя, силовой кабель и комплект крепёжных винтов.

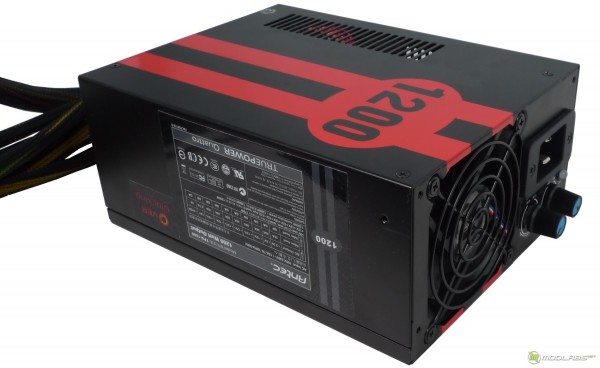

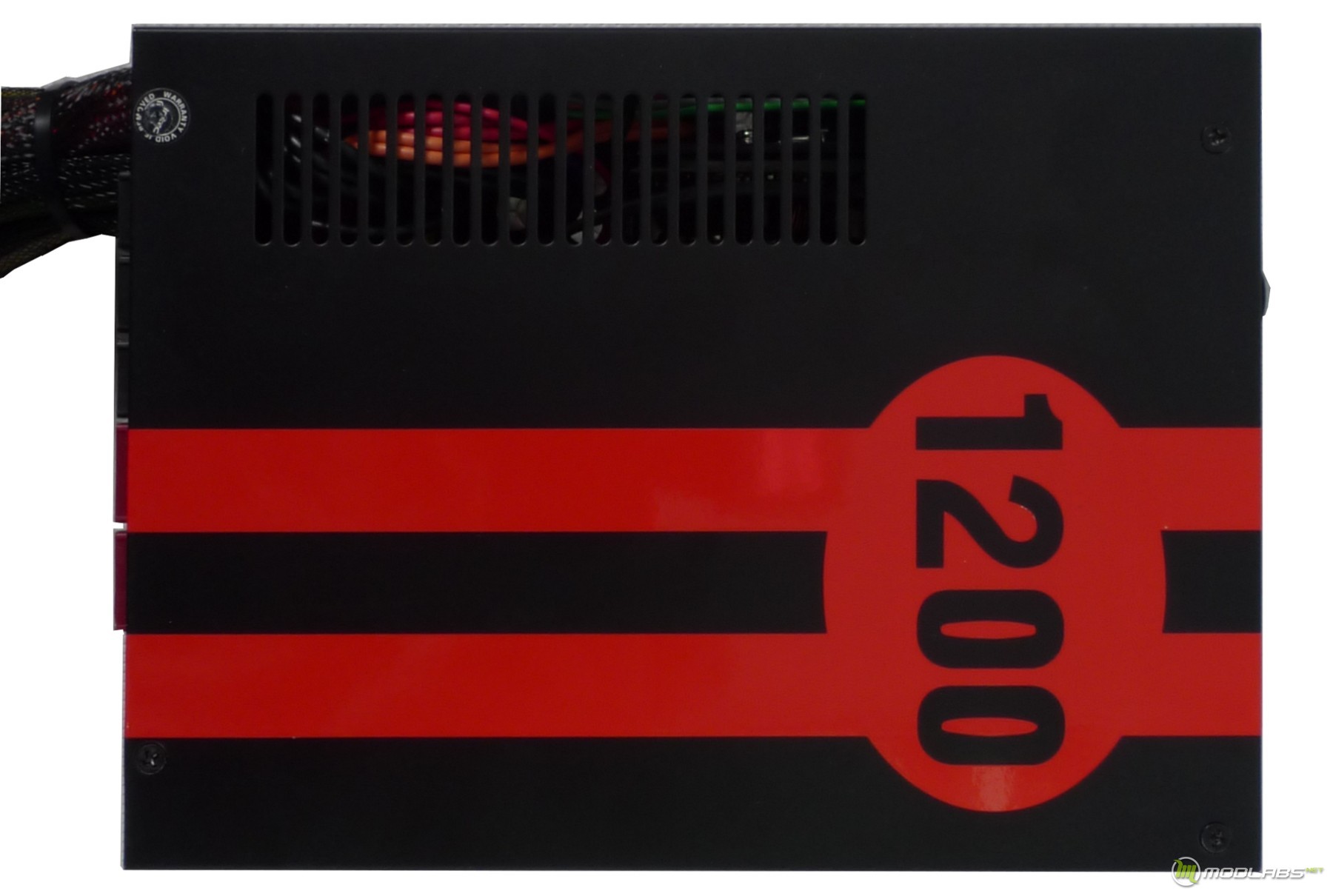

Дизайн корпуса блока питания с двумя красными полосами безусловно подчёркивает принадлежность устройства к высокопроизводительной серии Truepower Quattro, а число «1200» в красном овале не оставляет разногласий по поводу мощности. Корпус БП выполнен из прочной толстостенной анодированной стали и покрыт стойкой к царапинам чёрной матовой краской.

Даже невооружённым глазом можно определить нестандартную длину корпуса блока питания TPQ-1200 OC. Это действительно много  - 200 мм, и не только по меркам ATX12V, ибо длина «киловаттников» обычно укладывается в 180 мм. Вряд ли стоит удивляться этому с учётом того факта, что компания Antec славится как раз выпуском крупноформатных корпусов для любителей свободы в процессе разгонных экспериментов.

Впрочем, при первом осмотре приковывает внимание совсем другая особенность конструкции блока питания, а именно – небольшой вентилятор системы охлаждения. И ладно бы их было два, в паре на втягивание-вытягивание, но он всего один, и его диаметр всего 80 мм. Пора привыкать к тому, что современные модели БП с сертификатами 80PLUS Gold или Silver обладают достаточным КПД, чтобы отводить избыточное тепло компактными и тихими средствами. Здесь же, на этом торце, расположены «оверклокерские органы управления» - регулятор напряжения канала +12В и регулятор для принудительного изменения скорости вращения вентилятора.

Переходя к описанию комплекса встроенных и модульных кабелей, самое время перечислить все отличия «оверклокерской» версии от стандартного исполнения Truepower Quattro 1200W. На самом деле их всего четыре:

• Регулятор скорости вращения вентилятора
• Регулятор напряжения канала +12В (11,8В – 12,4В)
• Два дополнительных 6-контактных разъёма PCI-E
• Два дополнительных 8(6+2)-контактных разъёма PCI-E

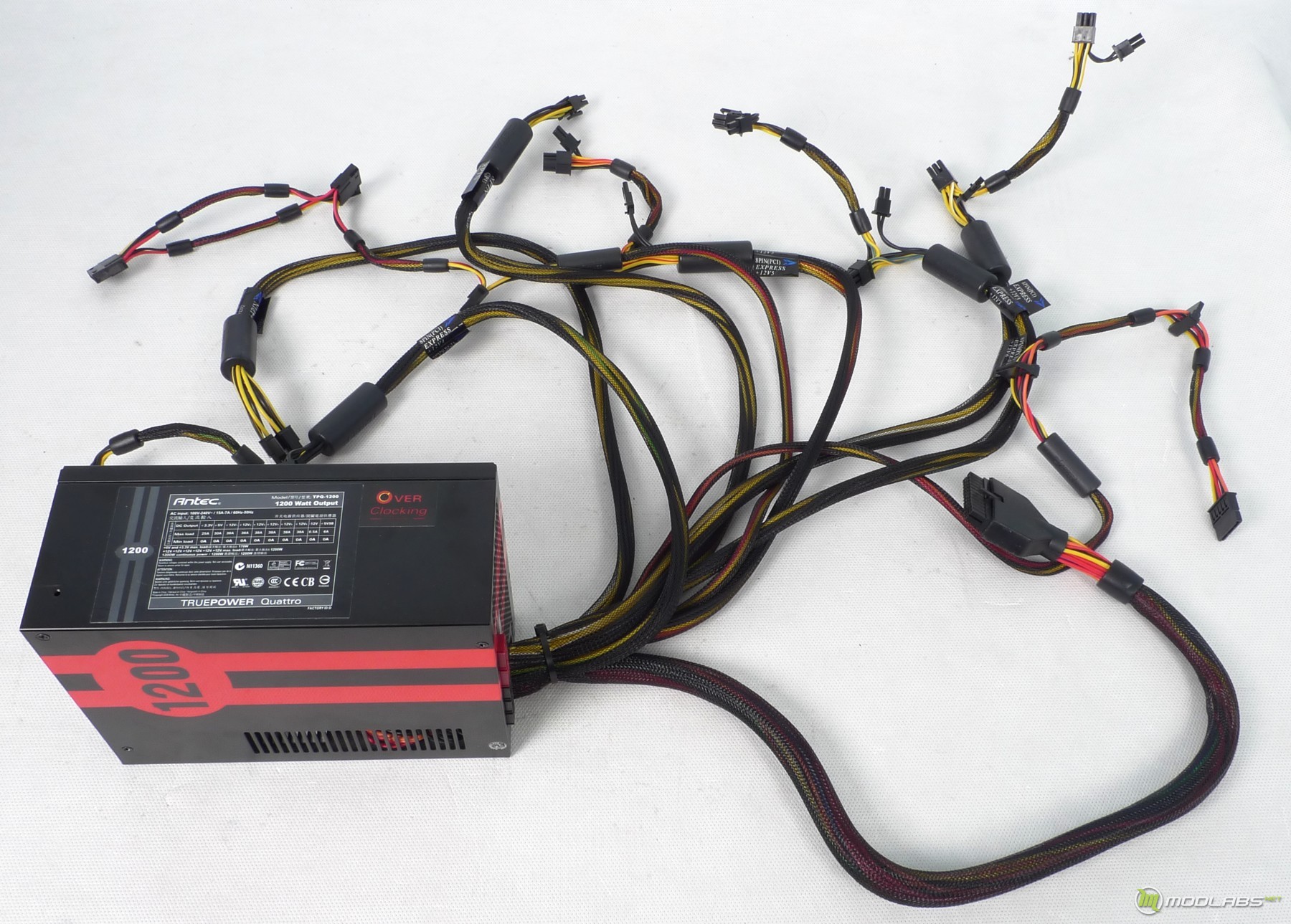

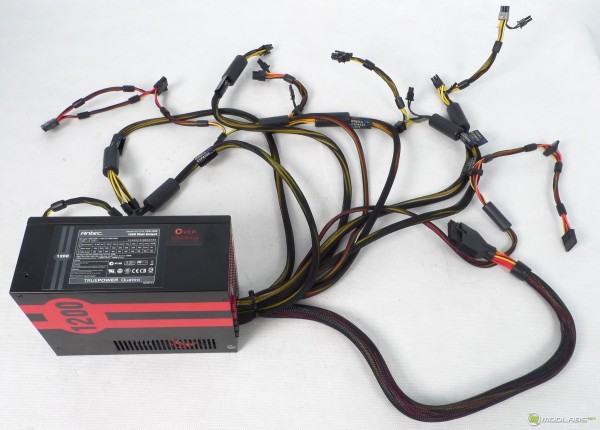

Полный список несъёмных кабелей включает:

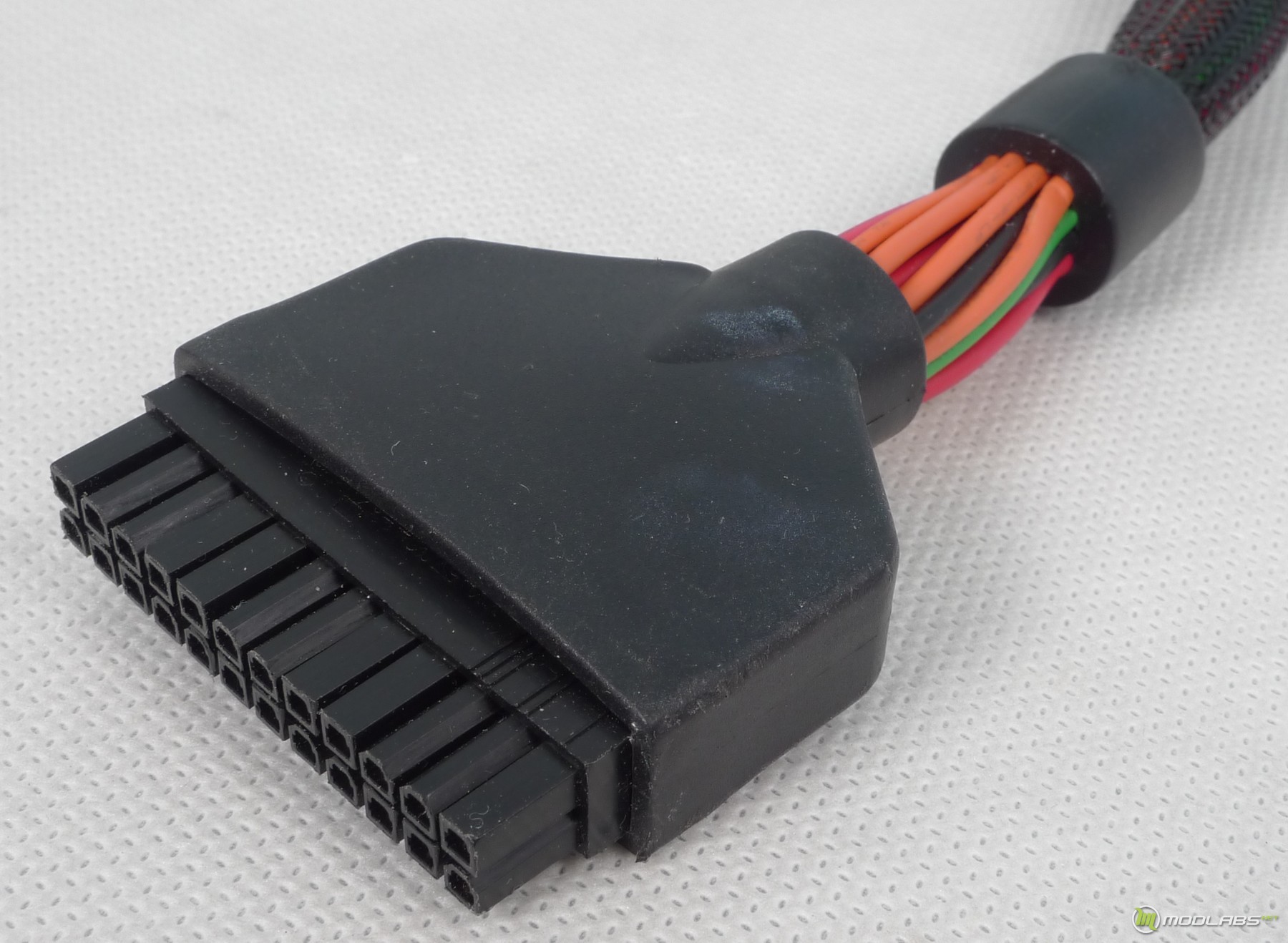

• 24-контактный разъём питания системной платы
• 8-контактный разъём питания EPS12V
• 8(4+4)-контактный разъём ATX12V, EPS
• Два 8(6+2)-контактных разъёма PCI-E
• Два 6-контактных разъёма PCI-E
• 3 разъёма Molex + 1 Floppy
• 3 разъёма x SATA

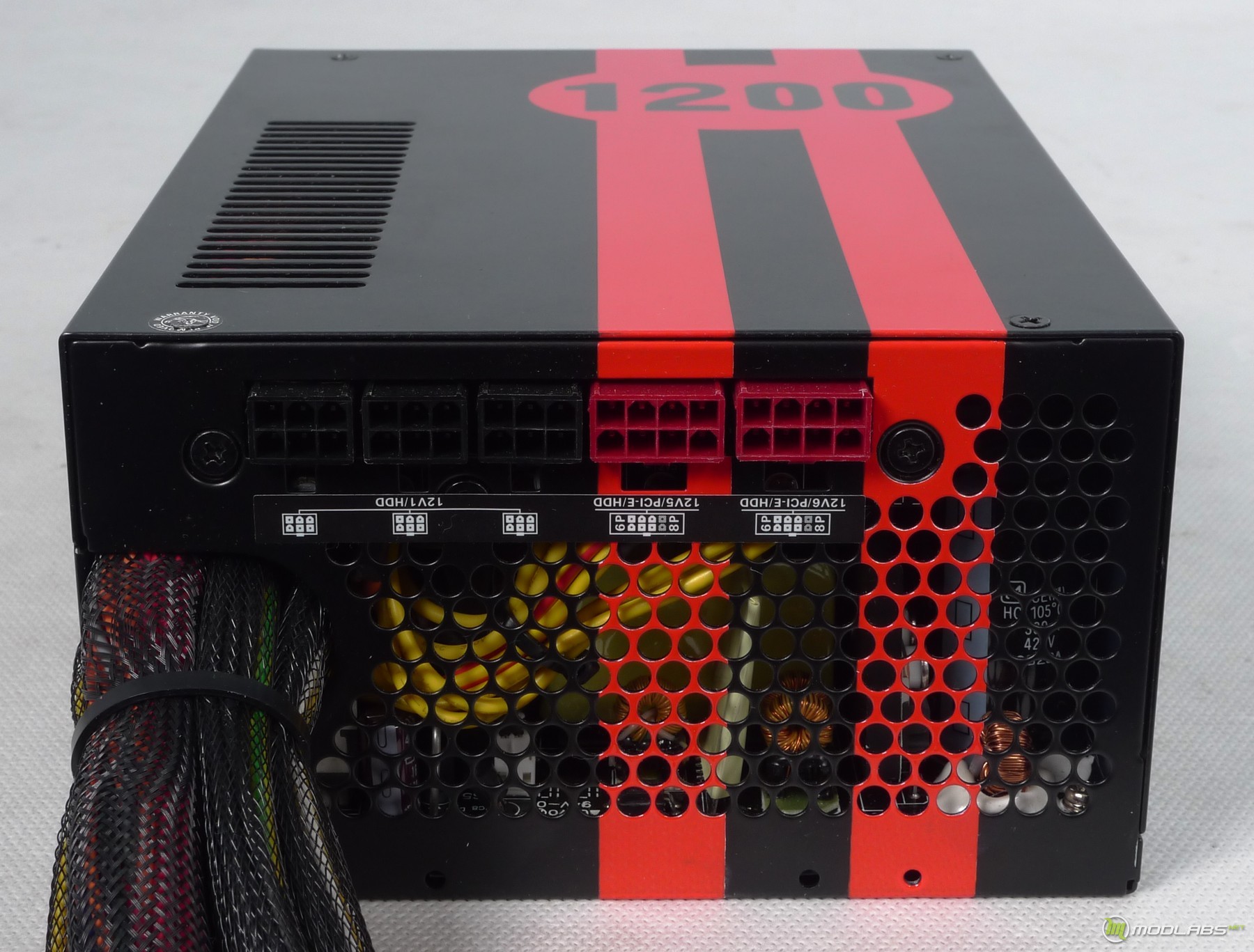

Для 1200-ваттной модели такой набор интегрированных несъёмных кабелей можно назвать грамотным и вполне обоснованным, для большинства экспериментальных задач этого будет достаточно. Однако когда речь идёт о системе для постоянного использования, например, о мощной геймерской машине, может потребоваться расширение возможностей, например, дополнительное питание для накопителей SATA. Для таких случаев и предусмотрена гибридная система модульных кабелей, которая включает:

•      Два 8(6+2)-контактных разъёма PCI-E

•      Два 6-контактных разъёма PCI-E

•      6 разъёмов Molex + 1 Floppy

•      8 разъёмов x SATA

Резюмируя выбор разъёмов, можно сказать, что даже если вы соберёте монстра на четырёх GPU, которому понадобится восемь кабелей питания PCI-E, TPQ-1200 OC справится и с ним. Длина кабелей питания - 650 мм для основного питания системной платы, EPS и EPS12V; 500 мм для всех остальных, достаточна для монтажа самой сложной системы в любом, даже нестандартном корпусе гигантских габаритов.

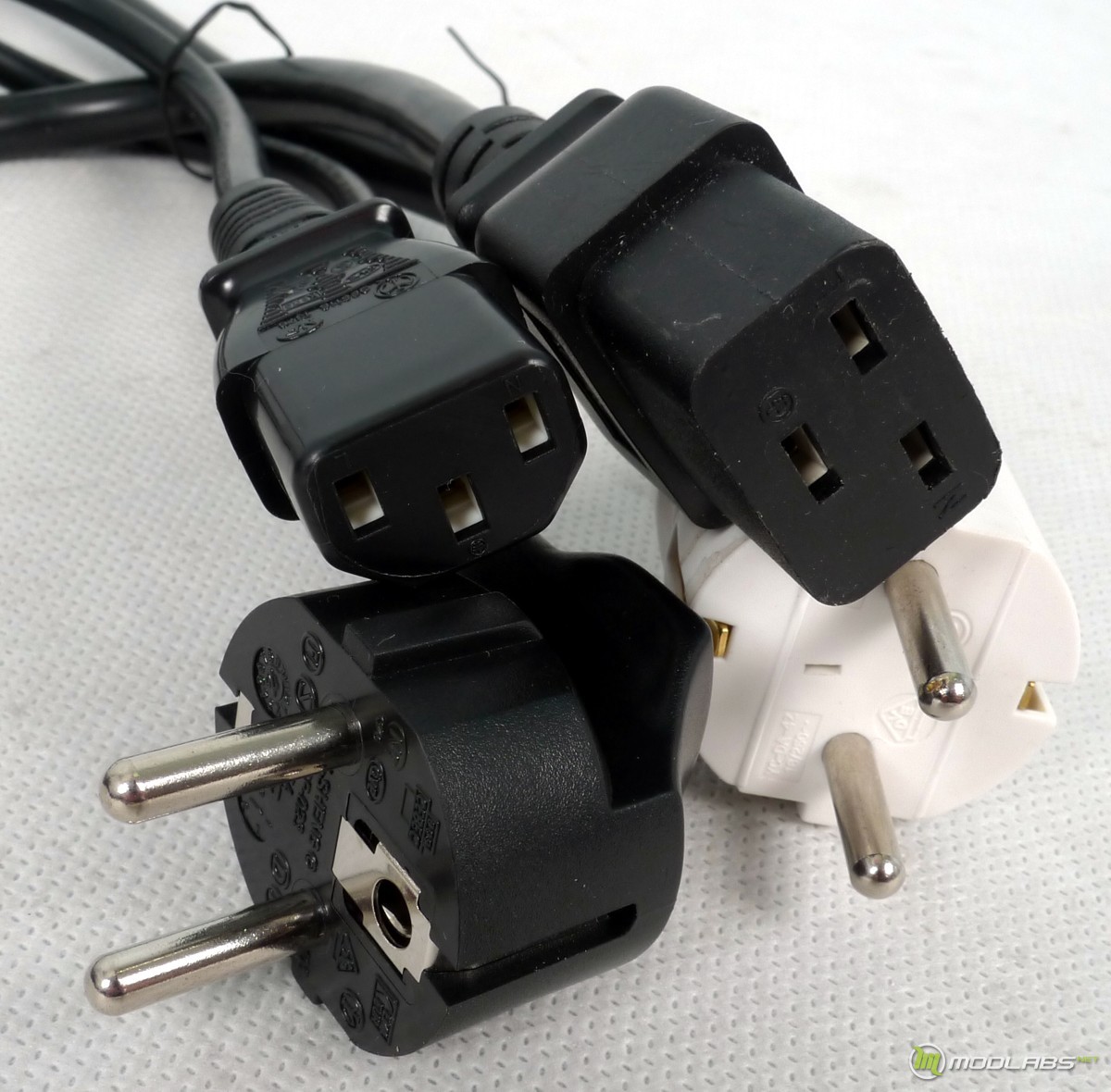

Сразу несколько элементов конструкции блока питания Antec TPQ-1200 OC подчёркивают его «оверклокерскую» сущность. Для БП с 15-амперным потреблением из первичной сети 220В в комплект поставки включён правильный кабель, рассчитанный на ток до 16А. На снимке комплектный кабель показан в сравнении со стандартным кабелем, рассчитанным, напомним, всего на 10А.

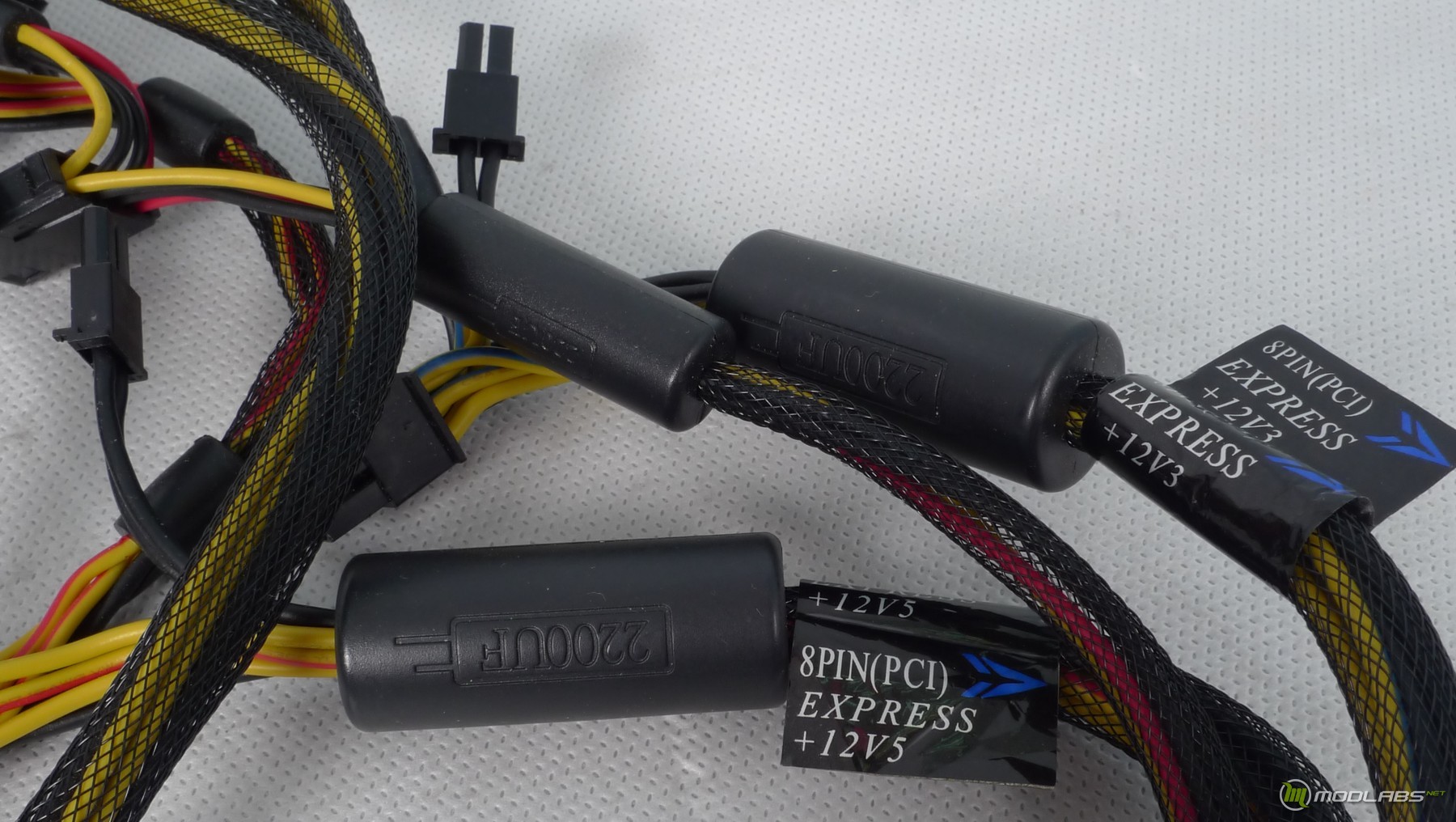

Для дополнительной стабильности значений выходных напряжений конструкторы блока питания снабдили каждый из несъёмных кабелей и все модульные кабели PCI-E специальными пластиковыми контейнерами ближе к разъёмам, в которых расположились фильтрующие электролитические конденсаторы. Именно в этом и заключается суть технологии Antec PowerCache: борьба с возможными наводками и пульсациями посредством размещения в непосредственной близости от разъёмов PCI-E и других мощных разъёмов электролитов номиналом 2200 мкФ х 16В, и на менее нагруженных разъёмах – электролитов номиналом 220 мкФ.
