Мы проводили измерения выходных характеристик Antec TPQ-1200 OC с применением экспериментальной тестовой системы на базе токовых нагрузок с мощными полевыми транзисторами. Бета-состояние тестового стенда - в частности, недостаточно мощная система охлаждения для 1200-Вт и более нагрузок, а также неготовность софта, не позволили «прожарить» испытуемый блок на полной нагрузке длительное время, а также снять подробные нагрузочные характеристики во всём диапазоне нагрузок. Тем не менее, этого оказалось достаточно для имитации нагрузки на уровне 20% (240 Вт), 50% (600 Вт) и 100% (1200 Вт) от номинала блока питания, с погрешностью ±3-5%, а также для замера стабильности выходного напряжения и выходных токов, что позволило приблизительно просчитать КПД. Сетевая нагрузка контролировалась с помощью включённого на входе блока питания покупного ваттметра.

Результат получился таким. При минимальной и половинной нагрузке выходные напряжения основных питающих каналов +12В, +5В и +3,3В оставались не просто близкими к идеальным, в основном отклонение не превысило 2% от номинала, и то лишь по каналу +5В при 50% нагрузке. То же самое наблюдалось при 100% нагрузке с той лишь разницей, что канал +12В, до этого уходивший «вверх» примерно до +12,10В, при полной нагрузке также как и остальные каналы ушёл «вниз», примерно до 11,6В. В любом случае это составляет менее 1% отклонения от номинала, а ведь речь идёт о «прокачке» более 1000 Вт только по шине +12В!

Однако мы не должны забывать о том, что речь идёт о блоке питания для экстремальных экспериментов, где каждое незапланированное отклонение даже на доли процента может привести в результате к преждевременному прекращению эксперимента и невозможности «выжать» максимум из имеющегося оборудования.

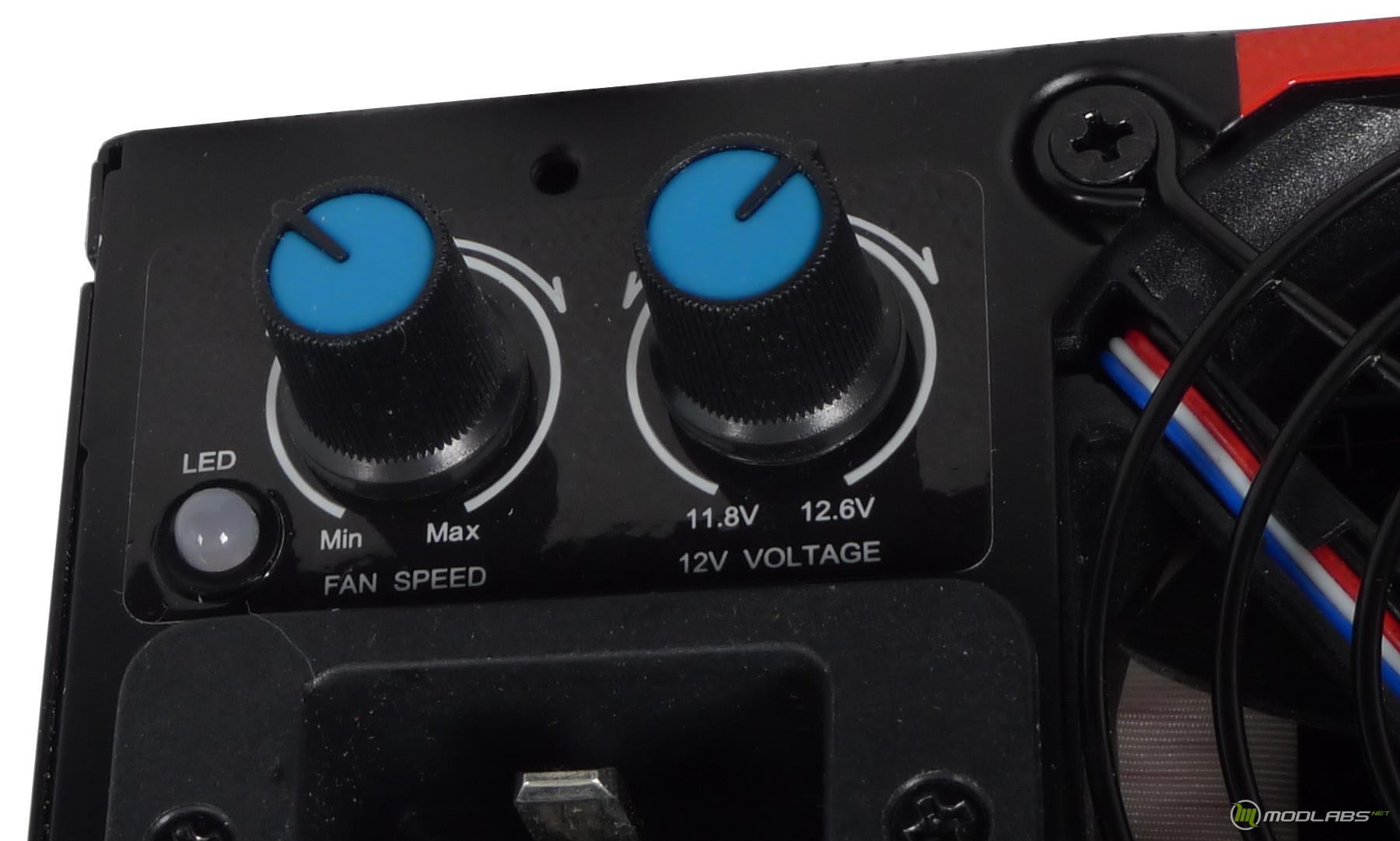

Здесь-то и приходит на помощь дополнительный внешний регулятор напряжения +12В. В наших экспериментах изначально регулятор напряжения был выставлен в среднее положение. Когда при максимальной нагрузке всё же обнаружилась выше упомянутая просадка напряжения, регулятор позволил увеличить его до 12,4В! Уж такого уровня безусловно предостаточно для любых разгонных экспериментов.

В любом случае, согласно требованиям стандарта ATX12V2.2, отклонения от номинальных напряжений не должны превышать 5%. С этой задачей Antec TPQ-1200 OC справился на «отлично с плюсом», что, прочем, неудивительно для схемы с DC-DC преобразователями.

С уровнем коэффициента полезного действия оказалось не всё так гладко. Напомним, что требования стандарта 80 PLUS Silver предписывают КПД не менее 85% при 20% нагрузке, не менее 89% при 50% нагрузке и не менее 85% при 100% нагрузке.

Мы получили такой результат:

• 84,6% при 20% нагрузке
• 90,4% при 50% нагрузке
• 87,6% при 100% нагрузке

Тот факт, что Antec TPQ-1200 OC не дотянул нескольких десятых процента до уровня 80 PLUS Silver по нижнему пределу, можно попытаться объяснить погрешностями измерительного стенда, или даже недостаточным напряжением питающей сети (на момент проведения измерений 218В, при требованиях стандарта 230В). Но из песни слов не выкинешь: получилось именно так. Зато более актуальные режимы половинной и полной нагрузки выглядят гораздо привлекательнее, там полученные результаты выше требований стандарта «с запасом».
