Основные характеристики блока питания Antec Truepower Quattro 1200W Overclocking Edition:
- Шесть силовых линий питания +12В;
- Модули преобразования DC-DC (конверторы постоянного тока в постоянный) для стабильности выходных напряжений;
- Система охлаждения с 80-мм вентилятором, управляемым ШИМ-контроллером для бесшумной работы;
- Гибридно-модульная кабельная система для удобной прокладки кабелей и оптимизации воздушных потоков в корпусе ПК;
- Позолоченные контакты разъёмов для уменьшения сопротивления;
- Технология PowerCache;
- Соответствие стандартам ATX12V v2.3 и EPS12V v2.91;
- Сертификаты NVIDIA SLI и ATI CrossFire;
- Сертификат 80PLUS Silver, подтверждающий КПД не ниже 85% при 20%, 50% и 100% нагрузке;
- Поддержка 4-ядерных процессоров Core i7 и Core i5, систем с 4 графическими картами
- Универсальное питание: 100-260В с активным PFC;
- Комплекс защит индустриального класса: от перенапряжения (OVP, Over Voltage Protection), от недостаточного тока (UVP, Under Current Protection), от короткого замыкания (SCP, Short Circuit Protection), от перегрузки (OCP, Over Current Protection);
- Сертификаты безопасности: UL, CUL, FCC, TüV, CE, C-tick, CCC, CB, BSMI;
- Вес: 2,72 кг;
- Габариты: 86 х 150 x 200 мм;
- В версии TPQ-1200 OC дополнительно: регулятор скорости вентилятора (Min-Max.), регулятор напряжения питания +12В (11,8В – 12,4В), два 6-контактных разъёма PCI-E, два 8-контактных разъёма PCI-E.

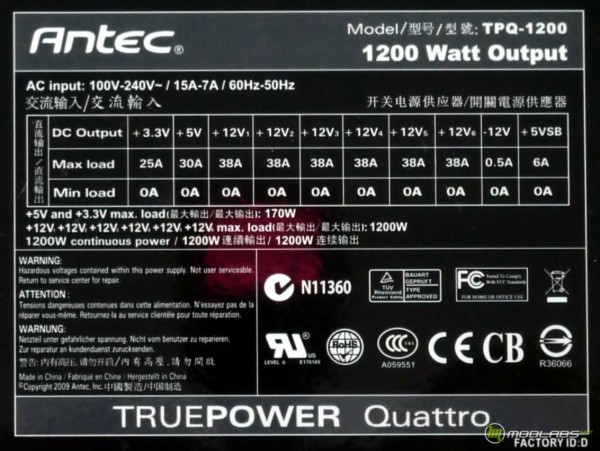

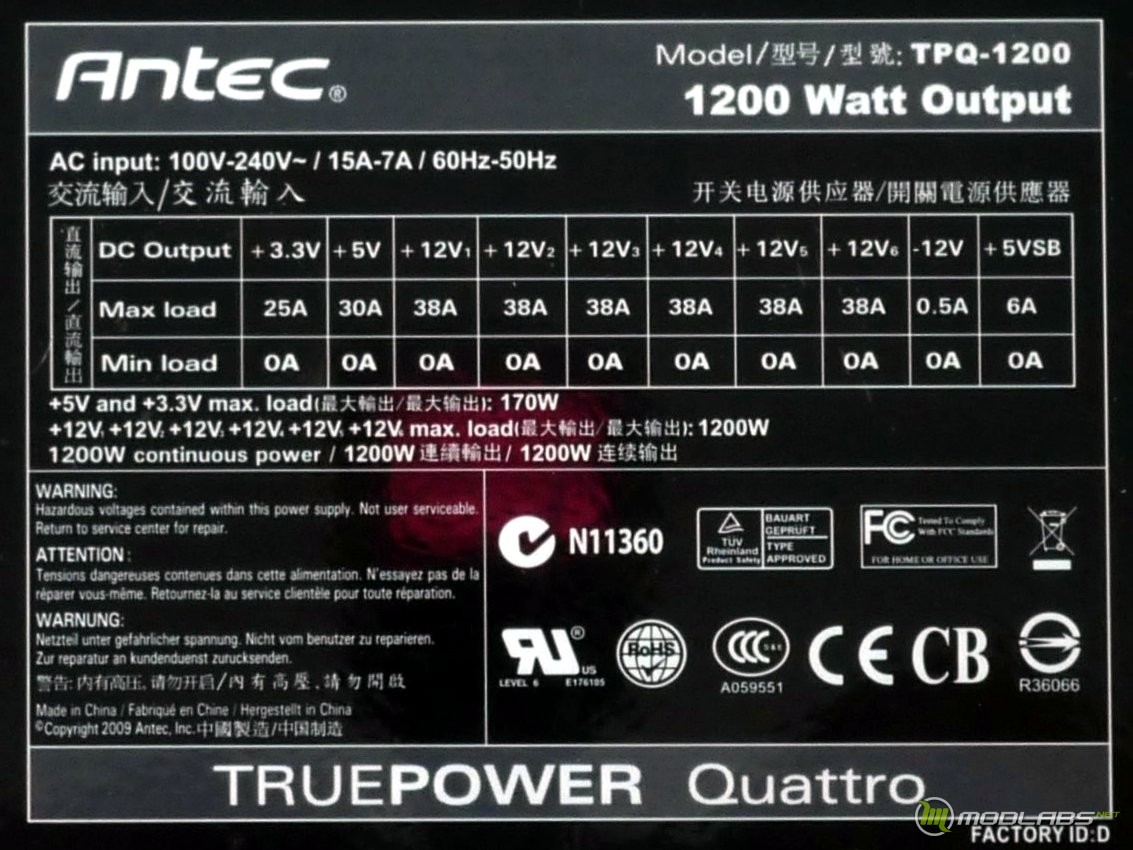

Выходные характеристики каналов питания наиболее подробно отражены в табличке на корпусе блока питания:
В дополнение стоит отметить, что суммарная токовая нагрузка по всем шести каналам +12В может достигать 100А, а суммарная мощность каналов +3,3В и +5В не должна превышать 170 Вт.
