Знакомство внутренней компоновки и схемотехники блока питания TPQ-1200 OC лучше всего начать с изучения воздушных потоков, формируемых небольшим 80-мм безщёточным вентилятором постоянного тока AD0812XB-A73GL производства компании ADDA. Зная точное название модели вентилятора, нетрудно найти его полные характеристики. Эта 9-лопастная модель габаритами 80 х 80 х 25 мм выполнена на двух шариковых подшипниках, питается напряжением 12В и обладает максимальным потреблением 3,6 Вт (0,45А) при максимальной скорости вращения крыльчатки до 2900 об/мин, максимальном генерируемом воздушном потоке до 49,4 CFM и максимальном шуме до 35 дБА.
Производительность, безусловно, впечатляющая для столь компактной модели, но вполне очевидно, что ждать бесшумной работы этого вентилятора при близких к максимальным отметкам нагрузках было бы наивно. Практические эксперименты впоследствии полностью подтвердили это теоретическое предположение: шум вентилятора блока питания достаточно специфический, и, хотя его нельзя назвать особо неприятным, но при нагрузке более 80% номинала и выше его шум становится слышен достаточно чётко, а ближе к максимальной нагрузке достаточно отчётливо выбивается из общего вентиляторного «хора» системы.
Управление скоростью вращения крыльчатки с помощью ШИМ-регулятора осуществляется в автоматическом режиме в соответствии с нагрузкой и температурой компонентов, однако вы всегда имеете возможность добавить оборотов с помощью регулятора FAN SPEED на передней панели корпуса БП.

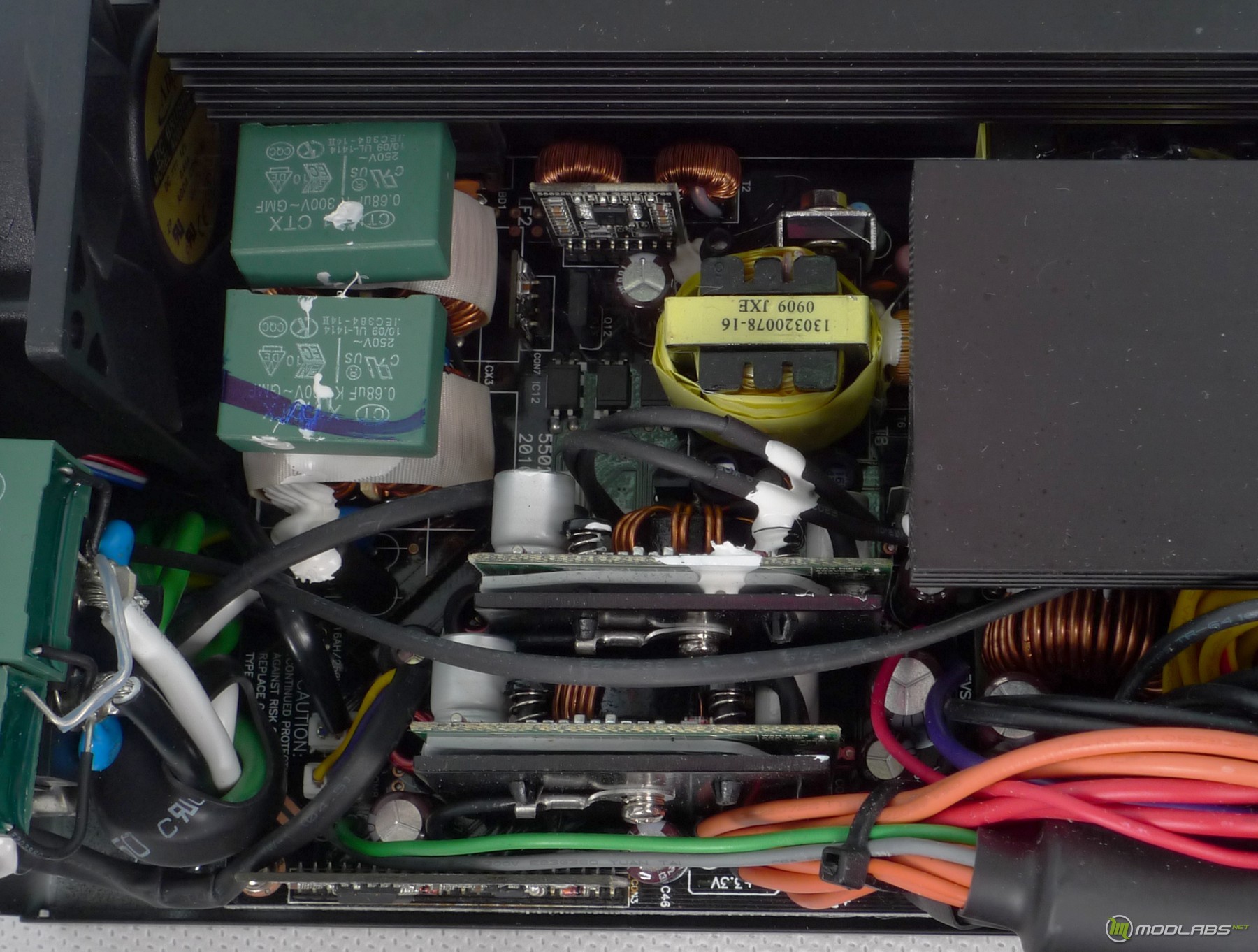

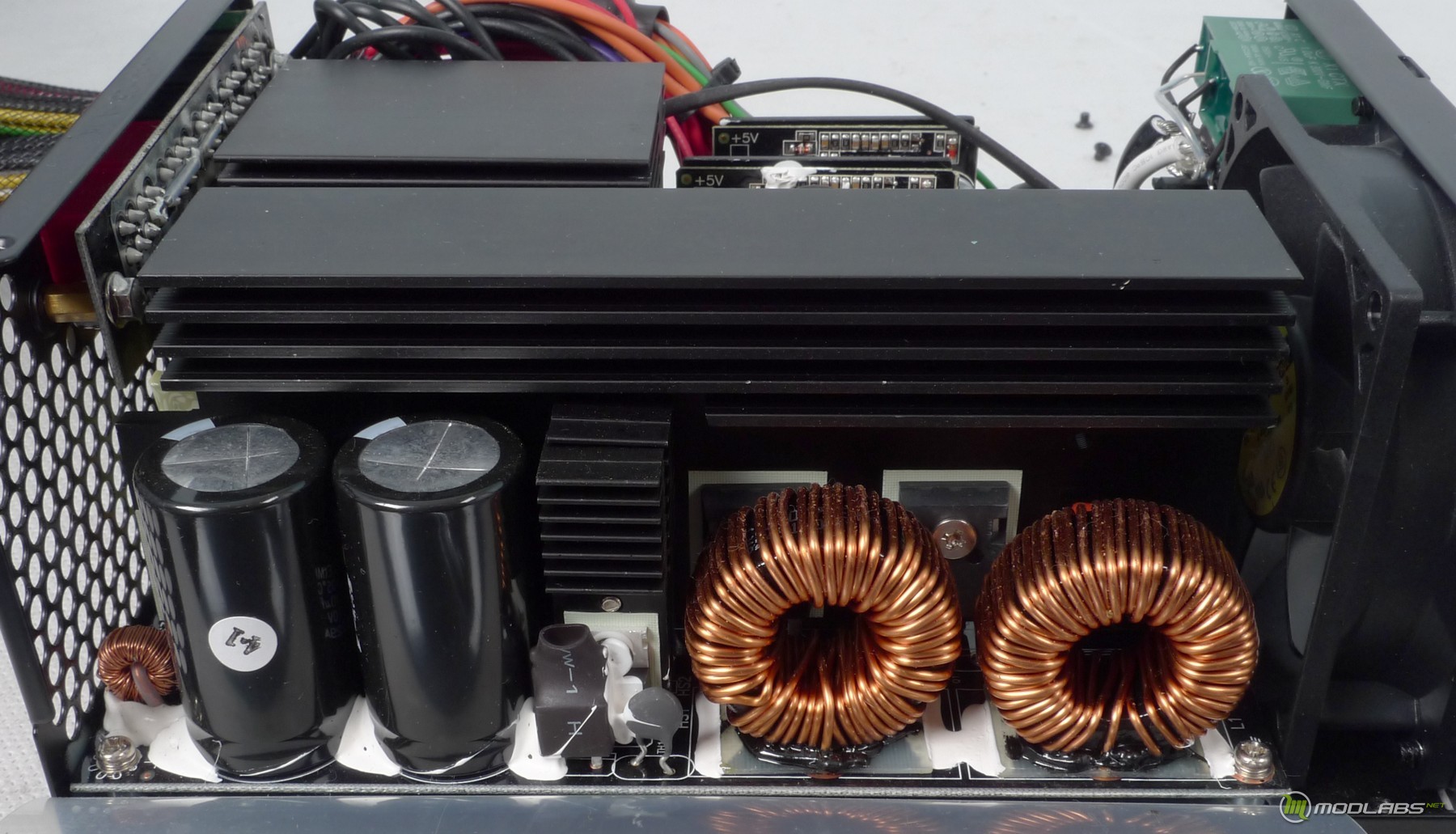

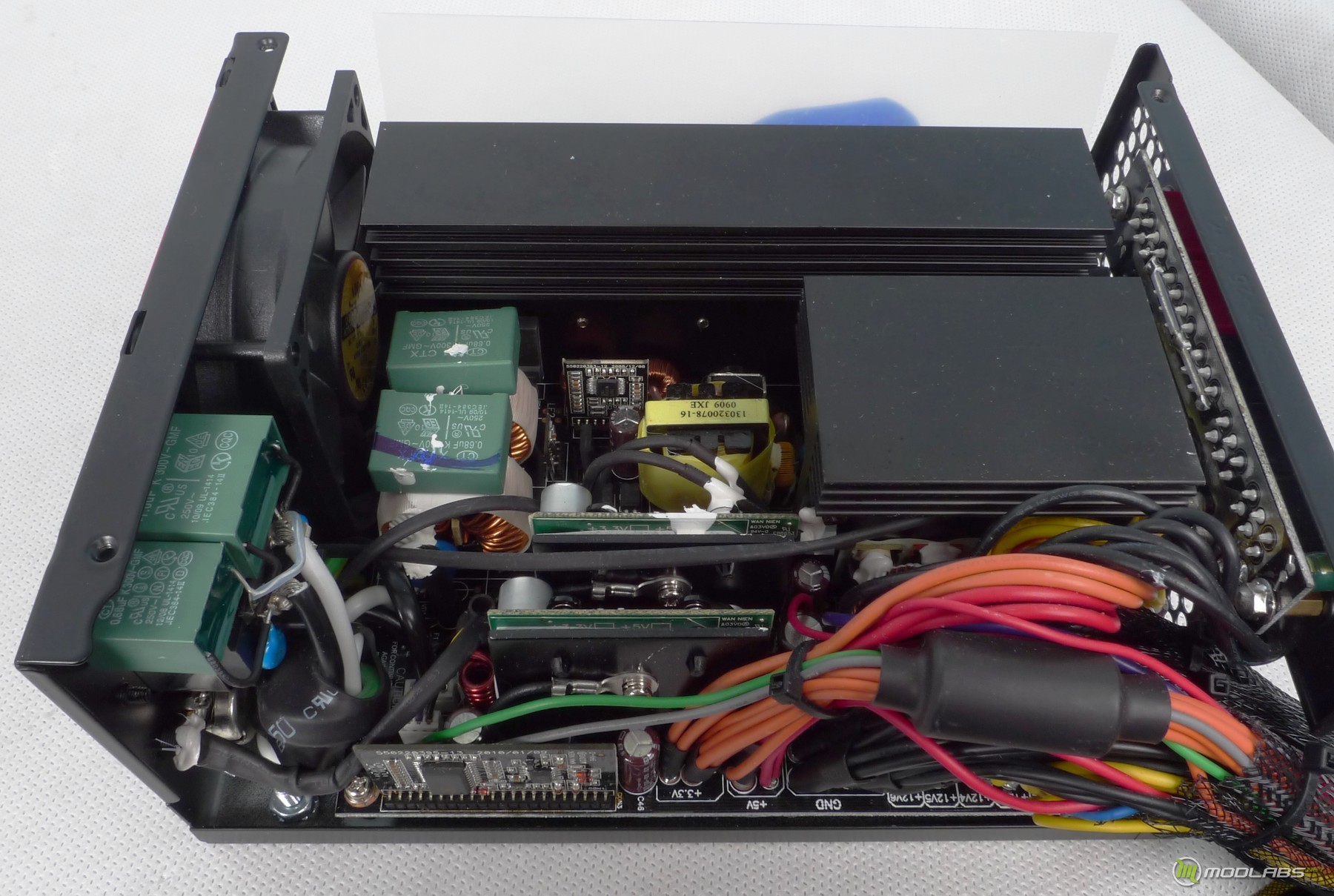

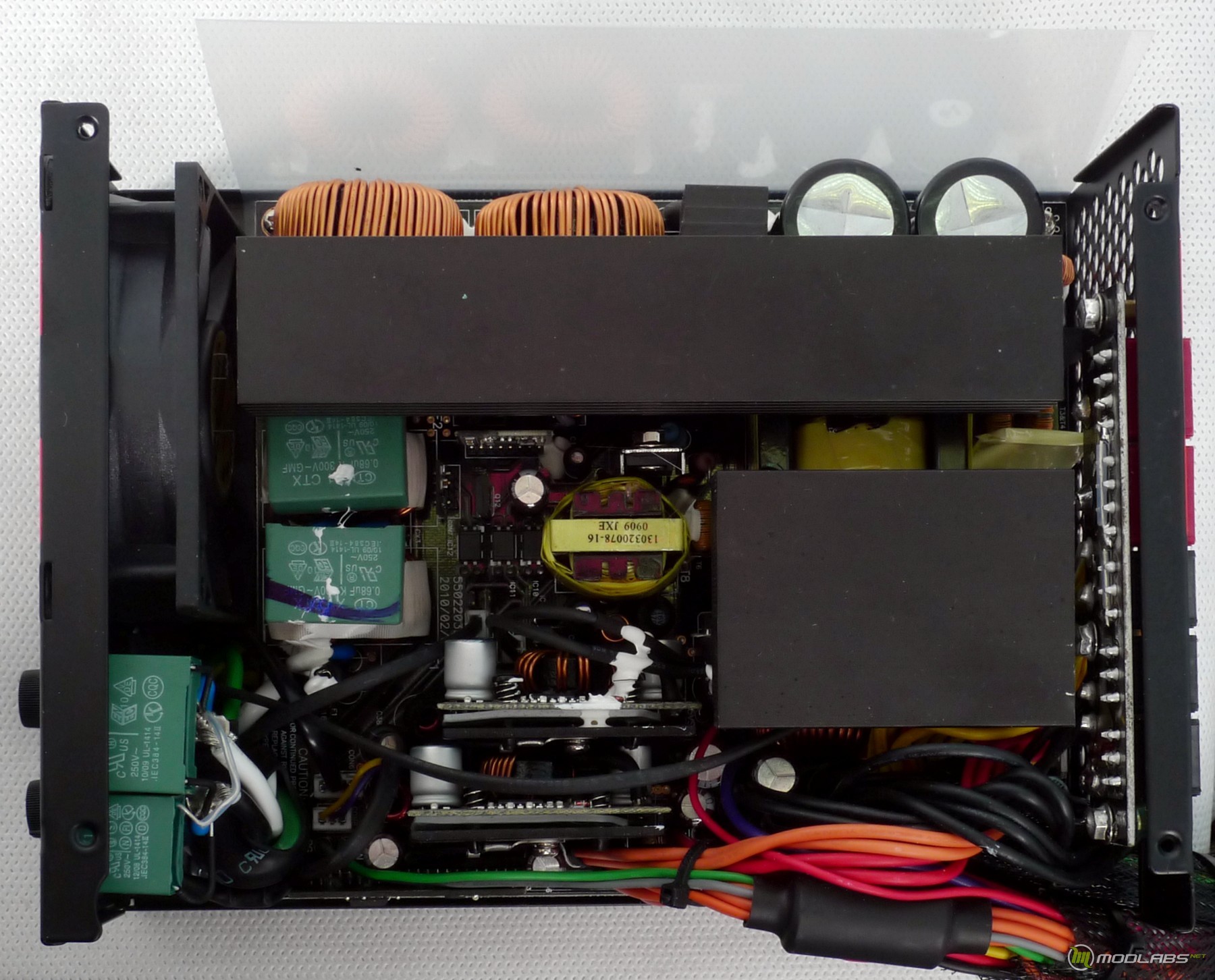

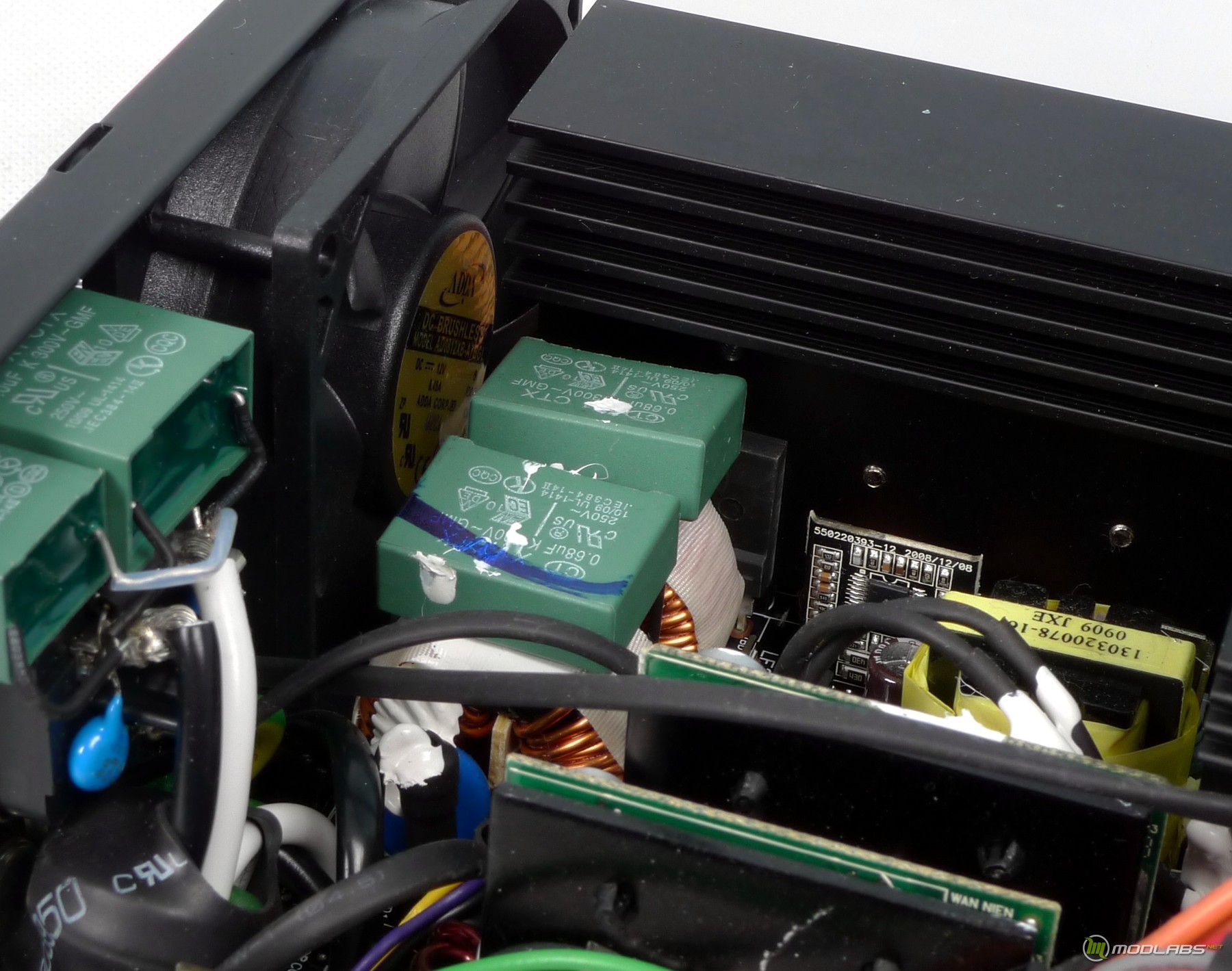

Внутренняя компоновка блока питания TPQ-1200 OC выполнена следующим образом: примерно треть объёма отведено под первичные высоковольтные цепи, остальные две трети занимает всё остальное: цепи вторичного преобразования, DC-DC конверторы, цепи защиты, фильтрации, управления и прочие элементы. Своеобразной «перегородкой» на основной плате выступает вытянутый во всю длину многопрофильный швеллерообразный радиатор охлаждения транзисторов первичной цепи (не ради ли его габаритов выбрана такая большая длина корпуса?). Воздушный поток вентилятора охлаждения, расположенного с одного из торцов этого «швеллера», аккуратно разделяется напополам.

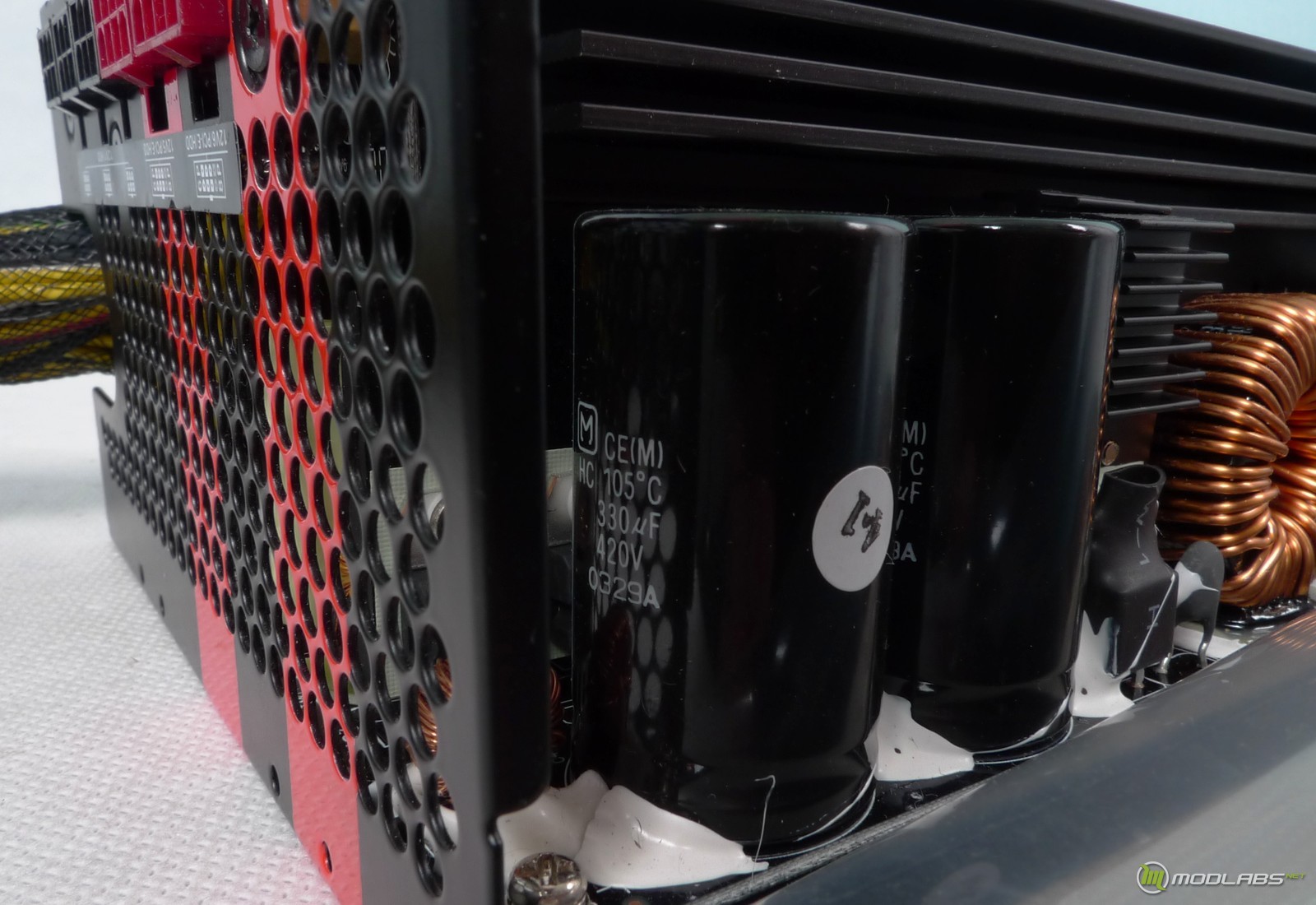

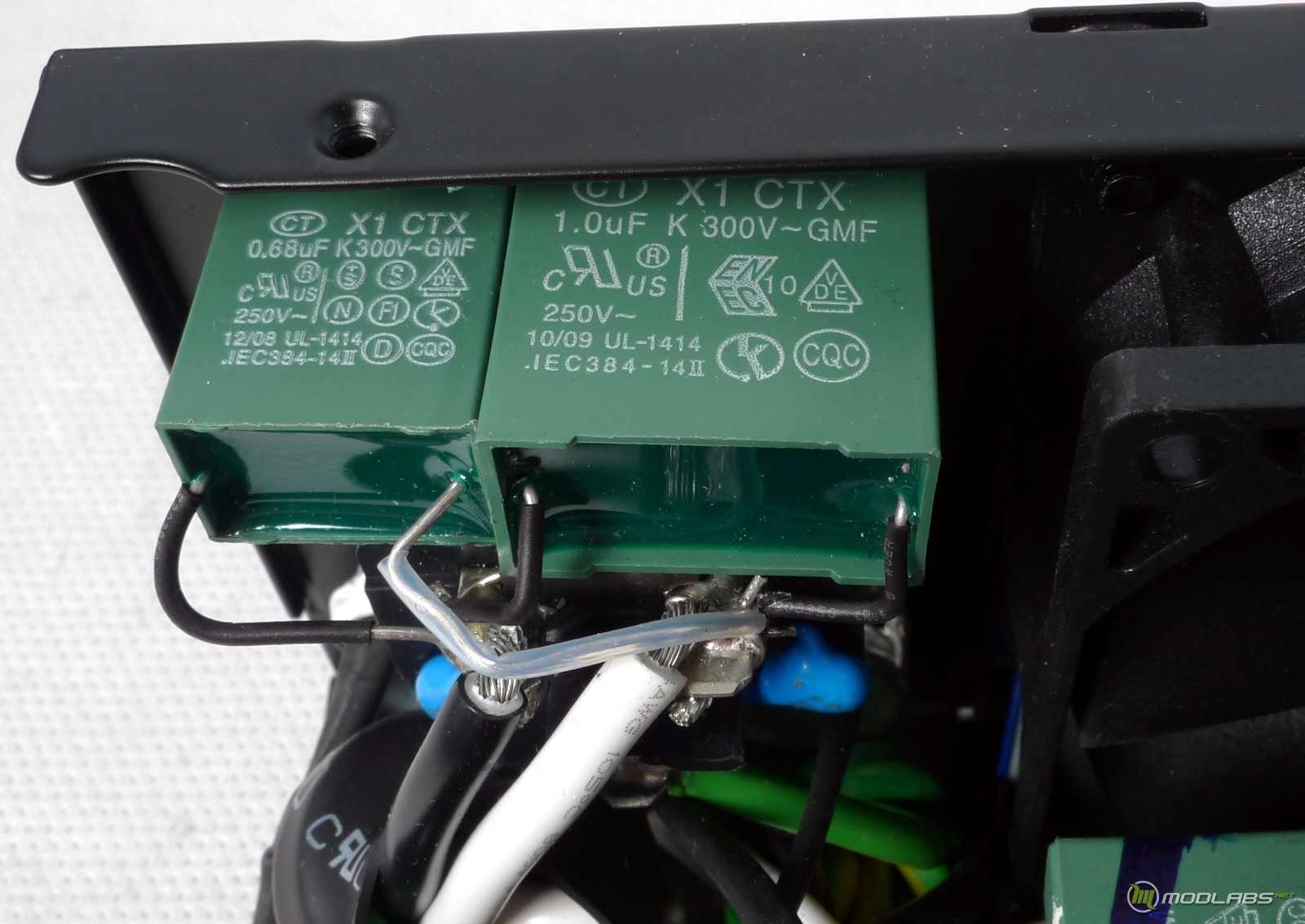

Блок питания Antec Truepower Quattro 1200W Overclocking Edition выполнен по популярной схеме с двумя параллельно работающими силовыми трансформаторами и двумя активными PFC. В первичных высоковольтных цепях применена пара высококачественных электролитических конденсаторов номиналом 330 мкФ на рабочее напряжение 420В с малым эквивалентным сопротивлением и рабочей температурой до 105 градусов Цельсия. В цепях развязки и фильтрации также работают современные компактные твердотельные конденсаторы на основе проводящих полимеров.
Основная секция преобразования выдаёт на выходе стабилизированное напряжение +12В, и уже из него с помощью двух дополнительных независимых DC-DC преобразователей получаются напряжения каналов +5 В и +3,3 В. Применение DC-DC конверторов позволяет добиться высокого КПД всей системы и в то же время компактно разместить эти модули в вертикальном положении. На отдельной крохотной вертикальной платке также расположена система защит OVP, UVP, SCP, OCP.
Разводка большинства питающих разъёмов непосредственно из печатной платы блока питания привела к образованию мощного сплетения проводов на значительной площади перед отверстием вывода кабелей. Можно предположить, что этот угол охвачен воздушными потоками, циркулирующими внутри корпуса, в минимальной степени.
В дополнение к этому, набор проводов подводит напряжения к колодке дополнительных разъёмов для подключения модульных кабелей. Благодаря мощному сечению проводов, не стоит беспокоиться о перегреве этой части схемы даже при длительной максимальной нагрузке.
