Sapphire Radeon 1800 GTO 256 MB

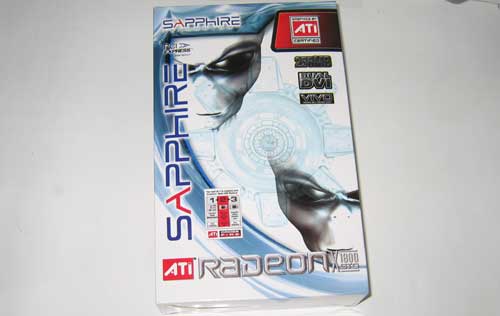

Видеокарта поставляется в упаковке весьма скромных размеров, не совсем подобающих уровню продукта – в таких же на прилавки попадает Sapphire Radeon X1300/PRO:
Стилистическое оформление – в духе производителя, с очередными пришельцами из космоса (вернее, из головы главного дизайнера :) ). На коробке присутствует минимальная информация о продукте, находящемся внутри. В комплект поставки входят:
- переходник DVI -> D-SUB - 2шт.;
- адаптер HDTV-out;
- кабель S-Video;
- кабель типа “тюльпан”-“тюльпан”;
- переходник для подключения дополнительного питания от старых БП без соответствующих коннекторов;
- переходник для подключения мониторов по RGB-интерфейсу;
- краткое руководство по установке графического адаптера в систему;
- диск с драйверами;
- наклейка с логотипом производителя.
Что же касается собственно графического адаптера, то тут все, как и ожидалось:
Никаких отличий от референса – X1800 XL – не наблюдается. Поскольку все видеокарты верхнего ценового диапазона изготавливаются на одном заводе, принадлежность продукта именно к стану Sapphire выдают только наклейка на кулере (правда, под маленькими сапфировскими головами с большими глазами прячется она самая – канадская девочка Руби с мечом)
…и голографическая наклеечка с логотипом производителя на одном из портов DVI-I. С оборотной стороны графического адаптера тоже никаких особенностей не наблюдается:
Графический чип – R520 – изготовлен на 4-й неделе 2006 года:
На видеокарте установлена память стандарта GDDR-3 производства Samsung со временем выборки 2,0 нс (номинальная частота работы – 1000 МГц):
За видеовход-видеовыход отвечает чип ATI Rage Theater:
Конечно, приятно его присутствие на плате, однако технология VIVO со временем теряет свою актуальность – большинство современных устройств, которые раньше могли подключаться «по старинке», пересели на скоростную и более удобную шину FireWire, а с появлением большого числа разнообразных моделей ТВ-тюнеров качество их видеозахвата зачастую находится как минимум на том же уровне, что и у видеокарт.
Номинальные частоты работы данного графического адаптера соответствуют рекомендованным ATI и составляют 500/500 (1000) МГц (чип/память соответственно).
Система охлаждения – традиционный однослотовый дико воющий кулер с маленькой турбиной, который контактирует с GPU через термоинтерфейс серого цвета:
Да, в режиме 2D его почти не заметно, но стоит только включить максимальные обороты – и геймера спасет только мощный звук из его колонок, способный перекрыть вой системы охлаждения видеокарты.
Для тех, кто не знает, что представляет собой сие творение, решено было кулер разобрать. Для этого, кроме его демонтажа с платы требуется открутить парочку винтов, которые прячутся под наклейкой на кулере.
Довольно тяжелое медное основание с густыми ребрами из того же металла заключено в кожух из алюминия или его сплава. Сам основной радиатор выполнен из меди с применением тепловых трубок:
Не странно, что производитель использует столь агрессивную турбину – продуть такие ребра тихоходному вентилятору будет просто не под силу. Тем не менее, этот кулер немного слабоват для видеокарты с таким тепловыделением, так как я не считаю температуру в районе 80 градусов и больше нормальной для какого бы то ни было графического адаптера, не смотря на все заверения производителей о «комфортных условиях работы» их продуктов. Но что есть – то есть, и позже мы посмотрим, как проявит себя Sapphire Radeon X1800 GTO 256 MB в работе. А пока же будем знакомиться с двумя оставшимися графическими адаптерами.
Sapphire Radeon 1900 GT 256 MB
Графический адаптер Sapphire Radeon 1900 GT 256 MB поставляется в чуть большей упаковке, чем вышерассмотренный продукт. Коробка выполнена из глянцевого супера и пестрит наклейками, сообщающими о характеристиках продукта и играх, находящихся внутри:
Стилистическое оформление – традиционно для продуктов Saphire. В комплект поставки входят:
- переходник DVI -> D-SUB - 2шт.;
- адаптер HDTV-out;
- кабель S-Video;
- кабель типа “тюльпан”-“тюльпан”;
- переходник для подключения дополнительного питания от старых БП без соответствующих коннекторов;
- переходник для подключения мониторов по RGB-интерфейсу;
- руководство пользователя по всей серии видеокарт Radeon X1900;
- диск с драйверами;
- диск с программой Power DVD;
- наклейка с логотипом производителя.
Графические адаптеры семейства X1900 GT используют печатную плату от старшего собрата, Radeon X1900 XT/XTX, поэтому их внешнее сходство не вызывает никакого удивления. Единственное, что бросается в глаза – облегченная версия стабилизатора питания с нераспаянными элементами:
На обратной стороне видеокарты можно заметить следы неопределенности в суффиксе названия среди маркетологов ATI Technologies «до последнего момента»:
В остальном же перед нами традиционная плата для топовых видеокарт семейства Radeon X1900:
Сердце этого видеодадптера - графический чип R580, изготовленный на 19 неделе 2006 года:
На видеокарте установлена память стандарта GDDR-3 производства Samsung со временем выборки 1,4 нс (номинальная частота работы – 1400 МГц):
За видеовход-видеовыход отвечает привычный чип ATI Rage Theater:
Номинальные частоты работы данного графического адаптера полностью соответствуют рекомендованным ATI и составляют 575/600 (1200) МГц (чип/память соответственно) (правда, следует уточнить, что в режиме 2D частота работы графического чипа незначительно снижается – до 500 МГц).
О системе охлаждения сказать нечего, так как все было сказано выше. Тот же радиатор, та же воющая на максимальных оборотах турбина. Идентична не только конструкция, но и изначальное оформление – под наклейкой от Sapphire опять прячется Руби:
Sapphire Radeon 1900 XTX Toxic 512 MB
Теперь, пожалуй, самое интересное – графический адаптер с системой водяного охлаждения! Если говорить о нестандартном, то нереференсная система охлаждения от той же Arctic Cooling или что-то подобное на серийных видеокартах – явление более-менее привычное, а вот СВО для видеокарты встречается весьма нечасто. Причин тому несколько – и сложность реализации, и ограничения чипмейкера, который зачастую не одобряет такие шаги относительно решений верхнего ценового сегмента, и дороговизна конечного продукта, поэтому на подобный шаг решаются лишь самые сильные, и то очень редко. Само собой, графические адаптеры с собственными СВО относятся к высшему, premium-классу продуктов и выпускаются в весьма ограниченных объемах. Они – видеокарты престижа для производителя, который с их помощью может не только декларативно заявить, но и доказать на деле конкурентам и покупателям, что он – один из лучших, так как может себе позволить на практике реализовать столь сложный замысел.
Инженеры Sapphire решились, и что из этого вышло – попробуем проверить и оценить.
Но для начала – маленькая предыстория, или с чего всё начиналось. Внимательные читатели помнят, сколько новостей было посвящено одному только имени данного графического акселератора. Да, большого скандала как такового не было. Но было иное – была придумана серия Blizzard (“снежная буря”, “метель”), которая должна была дополнить существующий ряд вариаций графических адаптеров от Sapphire – Ultimate (сверхтихие решения с пассивным охлаждением на тепловых трубках; позже на некоторые из этих бутербродов начали устанавливать тихоходные вентиляторы), Fireblade (“огненные” версии видеокарт с мощными громко ревущими турбинами и повышенными номинальными частотами) и Toxic (решения с нестандартными системами охлаждения, преимущественно от Arctic Cooling, и повышенными тактовыми частотами) (не будем забывать о рядовых картах, которые никакой красиво звучащей приставкой в названии не отличаются).
С самого начала Blizzard вообще должен был обходиться без воды – этим именем маркетологи собирались назвать видеокарту уже позапозапрошлого поколения – Radeon X850 XT, которая должна была охлаждаться интересной и в то время казавшейся перспективной разработкой компании NanoCoolers – системой охлаждения, ядром которой должна была стать технология “жидкого металла”. Но не сложилось. Этот продукт так и застрял где-то в лабораториях, а Sapphire вынуждена была искать новых, более надежных партнеров. И такие нашлись. Кто именно – знатоки рынка компьютерных комплектующих по ходу знакомства с новой системой охлаждения Sapphire Radeon X1900 XTX Toxic 512 MB догадаются сразу. А что же Blizzard-Toxic? Почему такая смена названия? Всё было тихо и мирно до последних дней перед отгрузкой видеокарт дистрибьюторам. Этот трепетный момент вот-вот настанет, и тут – звонок в штаб-квартиру Sapphire. “Здравствуйте, мы из Blizzard Entertainment. Слыхали о таких? Название нашей компании Вам ни о чем не напоминает? А судебных тяжб не хотите? А многомиллионных компенсаций? Намек ясен? Спасибо за понимание, до свидания!”. Конечно, дословно передать этот разговор никто из обозревателей не сможет, но суть ясна и ни для кого секретом не является: известная в игровом мире компания Blizzard Entertainment не захотела делиться своим именем с хорошей репутацией, которая зарабатывалась годами. С одной стороны, эту особенность не учли маркетологи Sapphire – как говориться, сами виноваты. Но, с другой, представители игровой индустрии поступили как самые отъявленные подлецы: они бы ещё через день или неделю после отгрузки новых видеокарт дистрибьюторам попросили производителя сменить название.
Правда, западный мир очень цивилизирован и явных признаков недовольствия и громкого скандала никто не высказал. Ничего не было, просто на заводе умелые китайские руки наклеили на СВО, поставляемую с графическим адаптером, новые наклейки, погрузили содержимое в новые коробки, и на этом история закончилась.
Но история историей, а мы с Вами обзор читаем! Поэтому переходим к делу!
Графический адаптер Sapphire Radeon X1900 XTX Toxic 512 MB поставляется в жутко неудобной огромной пластиковой коробке:
Сломать ее, пару раз достав видеокарту и поместив назад, особого труда не составит. Транспортабельность – не на высшем уровне. Лично я картон предпочитаю больше. Кроме логотипа производителя на упаковке выбит логотип серии. Не удивляйтесь, что видеокарта как бы должна называться более токсично, но на фотографии – Blizzard. Просто в Лабораторию ModLabs.net попал предсерийный образец данного продукта.
Не понравилось овальное окошко, сквозь которое якобы можно рассмотреть графический адаптер, расположенный внутри. Может, у китайского дизайнера-разработчика упаковок зрение получше, чем у меня, но в этой мути и воздушных пузырьках можно разобрать только красный цвет текстолита видеокарты, которая спрятана внутри:
За упаковку – твердое два с плюсом. Или может три с минусом. Почему? Потому что попросту не подобает продукту premium-класса такая одежка! От этого момента и дальше по тексту не удивляйтесь двойственной оценке именно Sapphire Radeon X1900 XTX Toxic 512 MB и всего, что с ней связано, так как рассматриваю ее, с одной стороны, как обычный, рядовой продукт, а с другой – под углом первоклассной видеокарты, “царя горы” своего времени, которым это добро по своей сути должно являться.
Наверно, стоит весь дизайнерский отдел (и тех, кто рисует суперугрюмые инопланетные лица на коробках Sapphire, как будто сходу заявляя потенциальному покупателю на подсознательном и сознательном уровнях: “брат, ты ошибся! Эта штуковина демонстрирует очень слабую, не достойную вложенных денег производительность”) отправить на стажировку. Куда – это уже пусть решают на внутреннем заседании. К примеру, чтобы далеко не надо было ехать – можно в Гонконг, к коллегам из Hightech Information Systems.
Ну ладно, не будем отвлекаться на обложку. Может, внутренняя суть нас порадует и оправдает графический адаптер Sapphire Radeon X1900 XTX Toxic 512 MB в наших глазах? Комплект поставки данного продукта включает:
- переходник DVI -> D-SUB - 2шт.;
- адаптер HDTV-out;
- кабель S-Video;
- кабель типа «тюльпан»-«тюльпан»;
- переходник для подключения дополнительного питания от старых БП без соответствующих коннекторов;
- переходник для подключения мониторов по RGB-интерфейсу;
- руководство пользователя по всей серии видеокарт Radeon X1900;
- краткое руководство по установке адаптера в систему;
- диск с драйверами;
- диск с CyberLink PowerDVD 6;
- диск с программным обеспечением от MusicMatch, CyberLink (PowerDirector 4DE, MediaShow 3 Trial, Power2Go 4 Trial, PowerBackUp Trial);
- DVD Sapphire Select (с играми Brothers in Arms, Road to Hill 30, Tony Hawk's Underground 2, Richard Burns Rally и Prince of Persia: Warrior Within);
- наклейка с логотипом производителя.
Ну что же, пора познакомиться с “конфеткой”:
Видеокарта, бережно упакованная в пластиковый бокс, не представляет из себя ничего экстраординарного. Интерес может вызвать только система охлаждения, в которой опытные пользователи уже узнали Thermaltake TideWater mini.
Но обо всем по порядку.
Перед нами – абсолютно референсный во всех отношениях ATI Radeon X1900 XTX 512 MB, принадлежность которого к стану Sapphire традиционно выдают голографическая наклейка на одном из портов DVI, эмблема производителя на ватерблоке, наклейка и выгравированный логотип собственно на системе водяного охлаждения:
На видеокарте установлен графический чип R580, который ничем не отличается от установленных на других видео картах серии Radeon X1900:
Его частота – 675 МГц, что на целых 25 МГц выше номинала рядовой карты с шумной турбиной! Да, я понимаю, что в процессе идеологической борьбы с NVIDIA разработчики выжали из R580 почти все соки, но повышение частоты на 3,85 % от номинала – это насмешка над теми, кто собирается покупать этот “самый быстрый из Радеонов”. В резерве у инженеров ведь остались и повышение напряжения, и СВО на вооружении! Но ничего, может, с памятью дела обстоят получше?
На карте установлена Samsung K4J52324QC-BJ11 со временем выборки 1,1 нс, работающая на частоте 1600 МГц вместо положенных по спецификациям для старшей в семействе видеокарты 1550 МГц:
Даа, плюс 3,2 % рабочей частоты – это тоже нечто. Впрочем, с памятью все ясно, ее стабильная работа на большей частоте может вызывать некоторые сомнения (хотя, прошу заметить, теоретически мы должны радовать пользователя и на положенных по техническим данным производителя 1800 МГц), а вот ядро могли бы “догнать” хотя бы до 700 МГц.
Теперь – о системе охлаждения, основной изюминке данного графического адаптера. Но вначале – не водяной.
Взгляните на радиаторы, которые установлены на память:
Высота от основания до вершины ребер – 5 мм. Материал – алюминий. Внушают доверие? Нет, скорее несут декоративную нагрузку. Я понимаю, что производитель чипов (тобишь Samsung) заявляет возможность стабильной работы памяти и при температуре в районе 120 градусов, но нам то такое счастье зачем? Яичницу жарить и кофе варить? Справедливости ради стоит отметить, что микросхемы не отличаются высоким тепловыделением – максимум на номинальной частоте и напряжении составляет 2,8 Вт на один чип, что относительно мало. Но это – в штатном режиме ;)
Те, кто стал обладателем такой монструозной видеокарты: не забывайте о дополнительном охлаждении этого зверя! Обратите особое внимание также на силовые элементы – на них как был, так и остался референсный радиатор. На обычных версиях Radeon X1900 XT/XTX его довольно ощутимо обдувает установленная там турбина, а здесь что? Правильно, ничего. Попросту оставлены на произвол судьбы.
Иногда после такого плакать хочется! Уважаемые инженеры Sapphire! Я понимаю, что Вы – люди занятые, читать обзоры и копаться в оверклокерских форумах у Вас нет времени, но поверьте – high-end, premium-продукты так не делаются!
За охлаждение платы в целом – от силы три с минусом, даже если рассматривать Sapphire Radeon X1900 XTX Toxic 512 MB как рядовую серенькую видеокарту, ведь охлаждаться должен не только чип, но и все сильногреющиеся части, а в данном случае – вообще вся плата.
Что же касается охлаждения графического чипа, то тут дела обстоят получше. Как ни крути, а водяное охлаждение при максимальных тепловых нагрузках (пример которых – видеокарты Х1800-1900-й серий от ATI Technologies) оказывается заметно лучше воздушного.
Говоря о реальной проверке, следует отметить, что R580 в процессе тестов при работе на номинальных частотах не нагрелся выше 80 градусов (открытый тестовый стенд), и это – на пониженных оборотах турбины СВО! Это довольно неплохо по сравнению со штатным кулером от топовых видеокарт семейства Radeon, но все равно недостаточно для серьезного разгона. Главное преимущество собственной СВО у Radeon X1900 XTX Toxic – намного более низкий уровень шума.
Что же касается строения Thermaltake TideWater mini, установленной на данный графический адаптер, то первое, что следует отметить – ватерблок. И отметить опять в темных тонах – он выполнен из алюминия! …дешевый китайский ширпотреб?:) ну нельзя экономить два доллара на таких продуктах, нельзя!
Ватерблок двумя гибкими шлангами с логотипом их истинного производителя:
соединен с конструкцией, занимающей отдельный слот материнской платы и по размерам совсем немного уступающей самой видеокарте. Она состоит из:
- маленькой 12 В помпы;
- компактного расширительного бачка с клапаном, позволяющим дозаправку;
- медного радиатора, похожего на радиаторы с тепловыми трубками;
- вентилятора-турбины;
- корпуса, выполненного из алюминия, который играет роль дополнительного радиатора – он контактирует с медным радиатором по всему его периметру через термопасту, по своим физико-химическим свойствам и показателям эффективности напоминающую КПТ-8.
Все предельно просто и аккуратно (хоть в этом сомневаться не приходится). Данная СВО подключается к 12 В через разъем типа molex и включается одновременно с компьютером. Из особенностей – синяя подсветка:
и регулятор скорости вращения турбины (два положения, на 2000 и 2500 оборотов +/-10 % в минуту):
Оригинальный ярко-зеленый цвет жидкости, которой заправлена СВО, останется недосягаемым для глаз пользователей, т.к. части системы соединены между собой непрозрачными шлангами – еще один потенциальный вариант усовершенствования в плане внешнего вида для будущих дизайнерских набросок:) В целом, как для охлаждения графического чипа, Sapphire использует довольно неплохое решение, однако можно было сделать и получше. Как минимум, за счет медного теплообменника. Но видеокарта работает, чип охлаждается лучше, чем при использовании воздушного охлаждения, а уши пользователя не страдают от излишнего шума (слишком привередливым, однако, режим со скоростью оборотов вентилятора, равной 2500 в минуту, не понравится) – ну и ладно.
К слову, TideWater mini, судя по информации на сайте производителя, должна протянуть около двух лет без дозаправок и чисток системы от пыли (но это не значит, что можно поставить данный графический адаптер в компьютер и сесть за игрушки, не убирая в комнате на протяжении этого периода времени :)) в режиме работы по 12 часов в день. На этом, пожалуй, хватит обливать грязью инженеров и дизайнеров Sapphire (я не хотел, сами напросились), и заняться самым интересным – разгоном тестируемых графических адаптеров!
