20/10/2008 - 16:04 [ ]Модификации GeForce FX 5900XT (SE/LE)

ОГЛАВЛЕНИЕ:


Напряжение Vcore на 5900XT изначально составляет скромные 1.4В. Сам по себе чип при должном охлаждении смог бы выдержать и в два раза больший вольтаж, по крайней мере кратковременно. В любом случае, убить графическое ядро слишком высоким напряжением (без перегрева) весьма непросто - для этого нужно быть или очень неудачливым, или очень криворуким.

Но вот кроме самого ядра, это напряжение проходит через собственно систему питания. И далеко не все ее элементы имеют большой запас прочности...

Итак, НИКОГДА НЕ ПОВЫШАЙТЕ НА 5900XT НАПРЯЖЕНИЕ Vcore ВЫШЕ 2.0 В!!!

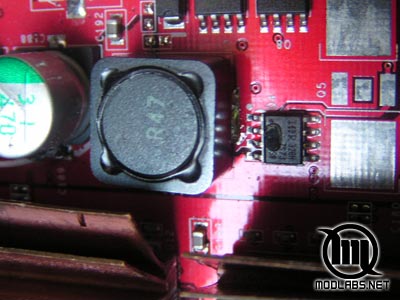

Есть на плате такая дурная деталька, с маркировкой IOR 334H 9PSY F7821. Поднимая напряжение выше двух вольт, вы почти гарантированно сожжете этот элемент. Даже учитывая не самую большую распространенность вольтмоддинга на 5900XT (в основном, из-за отсутствия нормальных руководств - надеюсь, я исправил эту ситуацию) мне известны минимум три абсолютно аналогичных случая выгорания этой микросхемы.

В общем, я стал четвертым... На 1.95В все работало прекрасно и я решил немного (на 0.1В) поднять Vcore. В итоге вышло 2.06В. Карта начала проходить тест, но уже через минуту это "слабое звено" в системе питания не выдержало и победоносно покончило жизнь путем самосожжения.


Карта отправляется на ремонт и дальнейшая ее судьба зависит от наличия необходимой микросхемы, а я переключаюсь на более интересные обьекты для бенчмаркинга - Radeon X800 Pro, NVIDIA GeForce 6800 Ultra и S3 DeltaChrome.

Чуть позже, я проанализировал ситуацию и пришел к выводу, что еще одной простой модификацией, скорее всего, можно было бы избежать неприятностей. Сгоревшая микруха и другие элементы системы питания очень сильно греются в работе, особенно после вольтмоддинга. Приклеив на них радиаторы, я бы на 80% решил бы проблему...
