20/10/2008 - 16:04 [ ]Модификации GeForce FX 5900XT (SE/LE)

ОГЛАВЛЕНИЕ:


Как я уже отмечал в FAQ, нагрев чипов памяти на 5900XT весьма незначителен и для разгона в "обычных условиях" нет вообще никакой нужды в установке дополнительных радиаторов. Этим кстати обьясняется и тот факт, что некоторые производители изначально оставляют чипы открытыми. Однако, при сильном повышении напряжения (примерно начиная с 3.2В) нагрев становится не просто ощутимым - из-за перегрева снижается потенциал разгона чипов.

Есть масса способов прикрепить радиаторы на видеопамять. Обычно, при проведении этой операции важна обратимость процесса - после снятия радиаторов карта должна снова приобрести гарантийный вид. В таких случаях используют, к примеру, методы крепления, описанные в нашем старом материале на эту тему. Меня вопрос гарантии волновал в последнюю очередь, т.к. снятием крышки я уже окончательно аннулировал любые обязательства со стороны производителя. Зато мне требовалась максимальная надежность крепления и наилучшая теплопередача.

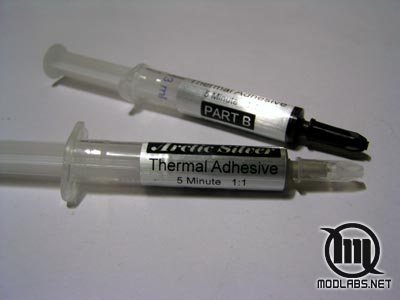

Выбор пал на специальное средство Arctic Silver Thermal Ashesive. Этот продукт от легендарных Arctic Silver, чьи прекрасные термопасты известны каждому оверклокеру в мире, представляет из себя двухкомпонентный состав с клеющим эффектом.


Поставляется в двух шприцах, суммарным обьемом 10 грамм. По отдельности каждый компонент более всего напоминает собственно термопасту Arctic Silver 3 (на чьей базе и разработан) и не проявляет никаких клеющих свойств.

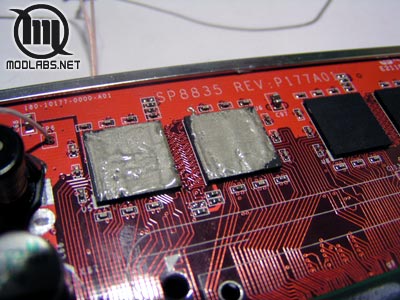

Но, нанеся сначала один компонент, а потом другой на одну поверхность и смешав их друг с другом в процессе нанесения, вы получите состав со временем затвердевания 5-10 минут. Что касается процедуры смешивания, то легче всего сначала капнуть Part A, а затем рядом или сверху Part B на одну деталь, после этого перемешать их "на месте" и выровнять слой по поверхности, используя, например, визитную карточку.

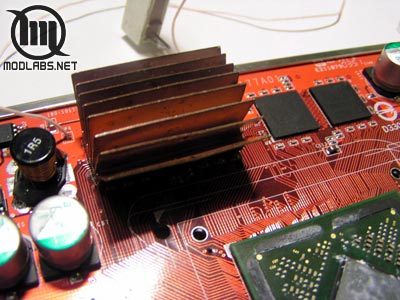

Затем крепко и точно прижимаете радиатор к чипу и ждете застывания. Впрочем, если быть аккуратным, то в это время можно приклеивать и другие радиаторы...

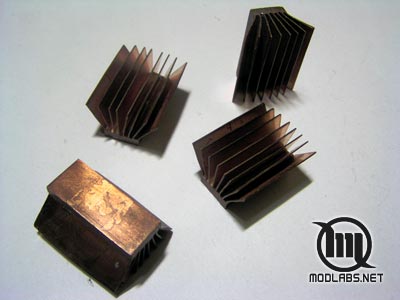

Кстати, про радиаторы. Я использовал свою любимую конструкцию, "служащую на благо родины верой и правдой" вот уже год - распиленный на мелкие части Titan'овский медный 1U-радиатор от Xeon с ребрами, разогнутыми на манер Zalman'овских "вееров". Подробнее о конструкции можно прочитать в отдельном руководстве "Эффективные радиаторы на видеопамять".

Через час (немного перестрахуемся, мы ведь никуда не спешим) уже можно будет не бояться, что радиаторы отвалятся в процессе работы. Крепость Arctic Silver Thermal Adhesive такова, что даже стараясь оторвать радиатор, придется приложить серьезные усилия для того, чтобы его отделить от чипа.

Что касается гарантийного вида... Мне сложно что-либо прокомментировать. Я без труда оторвал радиаторы со своей карты и смог очистить чипы от остатков эпокси (впрочем, этих остатков было совсем немного). С другой стороны, я слышал на форумах жалобы, мол "не могу сдать карту по гарантии, потому что приклеивал к ней радиаторы на epoxy". Видать, и здесь все зависит от прямоты рук...

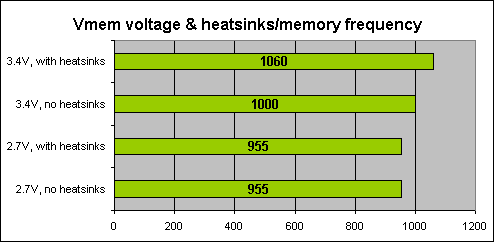

А теперь самое интересное - эффект от радиаторов. Сравним несколько состояний карты:


Как видите, при отсутствии мода Vmem помощи от радиаторов ждать не приходится. Да и с чего бы ее ждать, когда чипы памяти комнатной температуры (при обдуве вентиляторами)? А вот в условиях "работы в форсированном режиме", при весьма высоком Vmem поведение чипов памяти стало напоминать GDDR2 в плане температурного режима. И вернув с помощью медных радиаторов почти комнатную температуру чипов, мы добились аж 60 (!) МГц прироста. Если быть точным, то нестабильная, но все же допустимая для тестовых целей частота составила 1075МГц.

Забавный факт: официально чипы промаркированы как Hynix AF-28, т.е. заявленное время выборки - 2.8 нс. Штатной частотой для 2.8 нс памяти являются 715 МГц. Достигнув частоты 1075МГц, мы более чем на 50% (!!!) превысили заявленные производителем характеристики. Насколько мне известно, это беспрецедентный результат для чипов памяти, чей разгон очень жестко зависит от времени выборки и редко превышает 115-120% штатной частоты.
Конечно, мы почти уверены, что Hynix перемаркировывали 2.2 нс чипы как AF-28, но доказать мы это не можем - по всем "официальным данным" на карте установлены именно 2.8-нановые чипы...

На этом хардверные модификации в нашем случае завершились (о чем я впоследствии пожалел), и карта была готова к рекордам. Окончательные частоты, достигнутые при проходе 3DMark, составили 645/1075 МГц. Но дальше есть еще одна часть истории...
