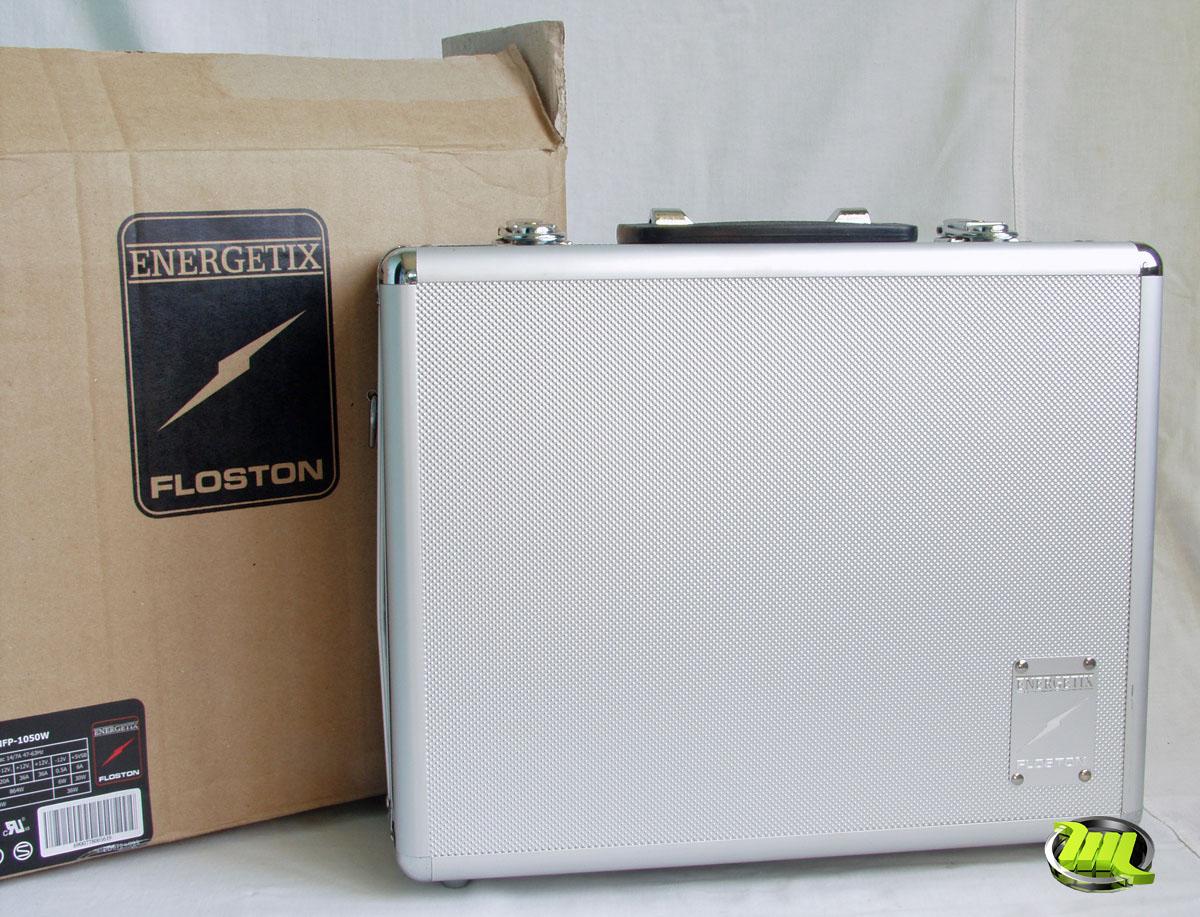

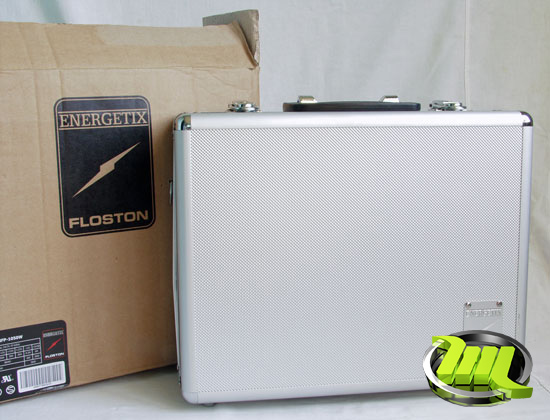

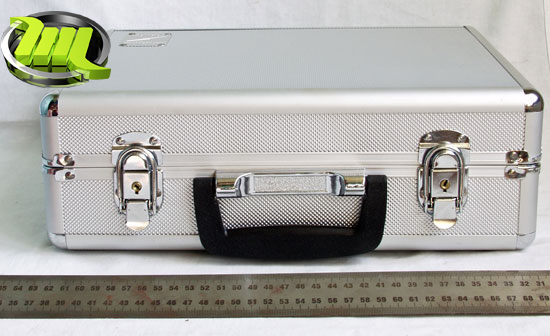

Внутри картонной коробки находится презентабельного вида чемоданчик с замками и фирменной символикой Floston. Также на коробке указаны основные нагрузочные параметры блока питания, что может облегчить задачу выбора. После покупки блока чемодан может быть весьма полезным приобретением в хозяйстве, к примеру, лабораторный ноутбук с 14” экраном, словно родной ложится в чемодан, и еще остается достаточно места положить немного легких вещей и папку с документами. Замки, конечно, открываются одним поворотом корявого гвоздя, но все-таки никто другой не продает блоки питания в подобной «упаковке».

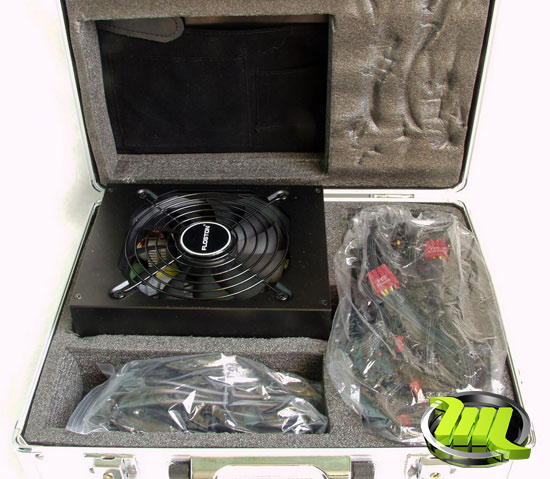

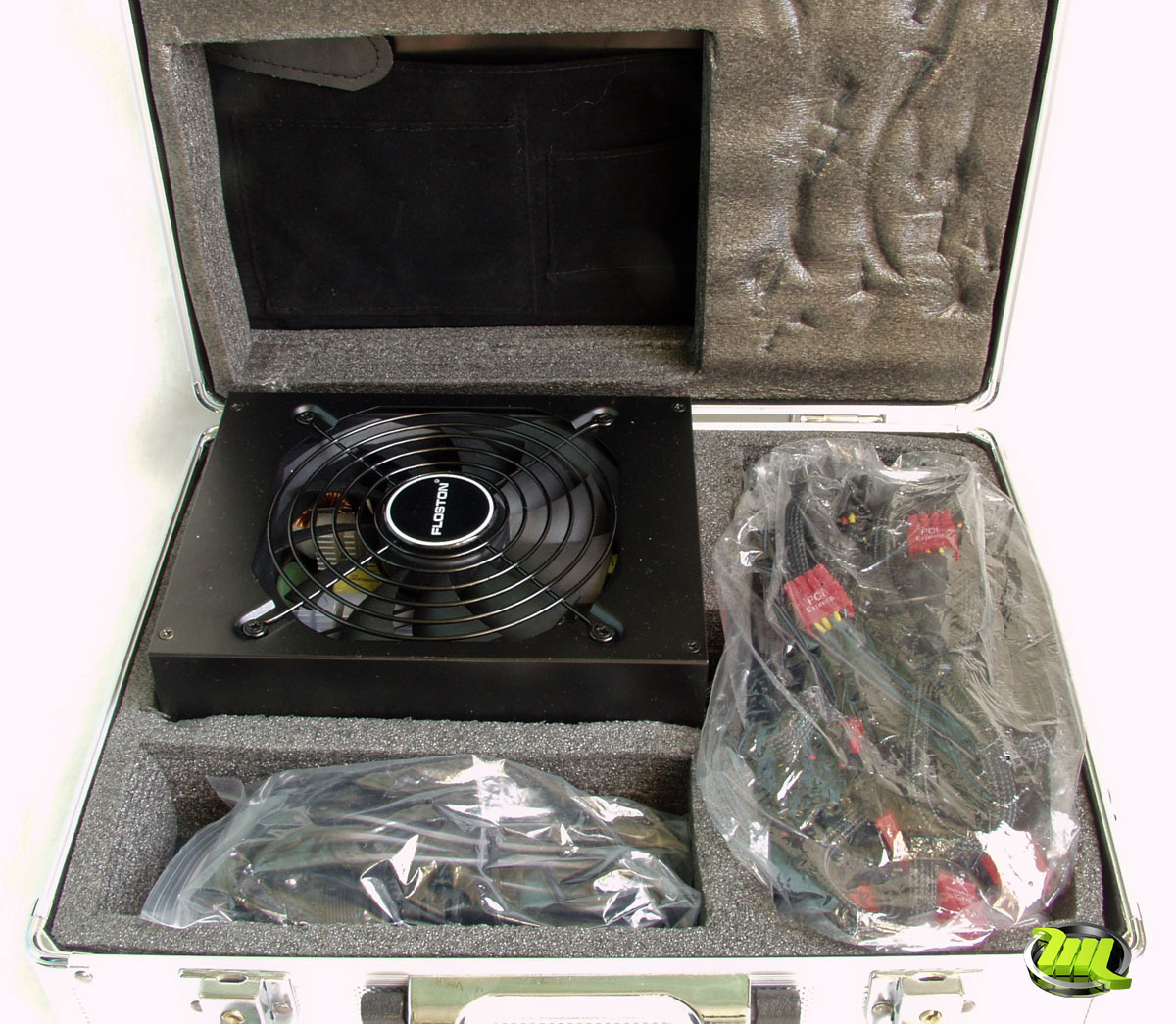

Для предотвращения повреждения во время транспортировки все содержимое чемодана зафиксировано формой из пористого материала.

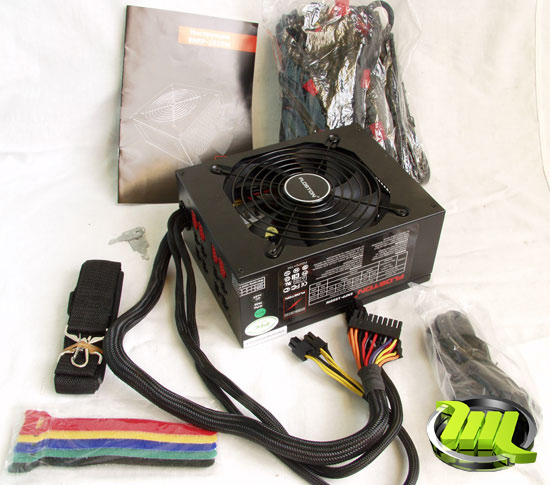

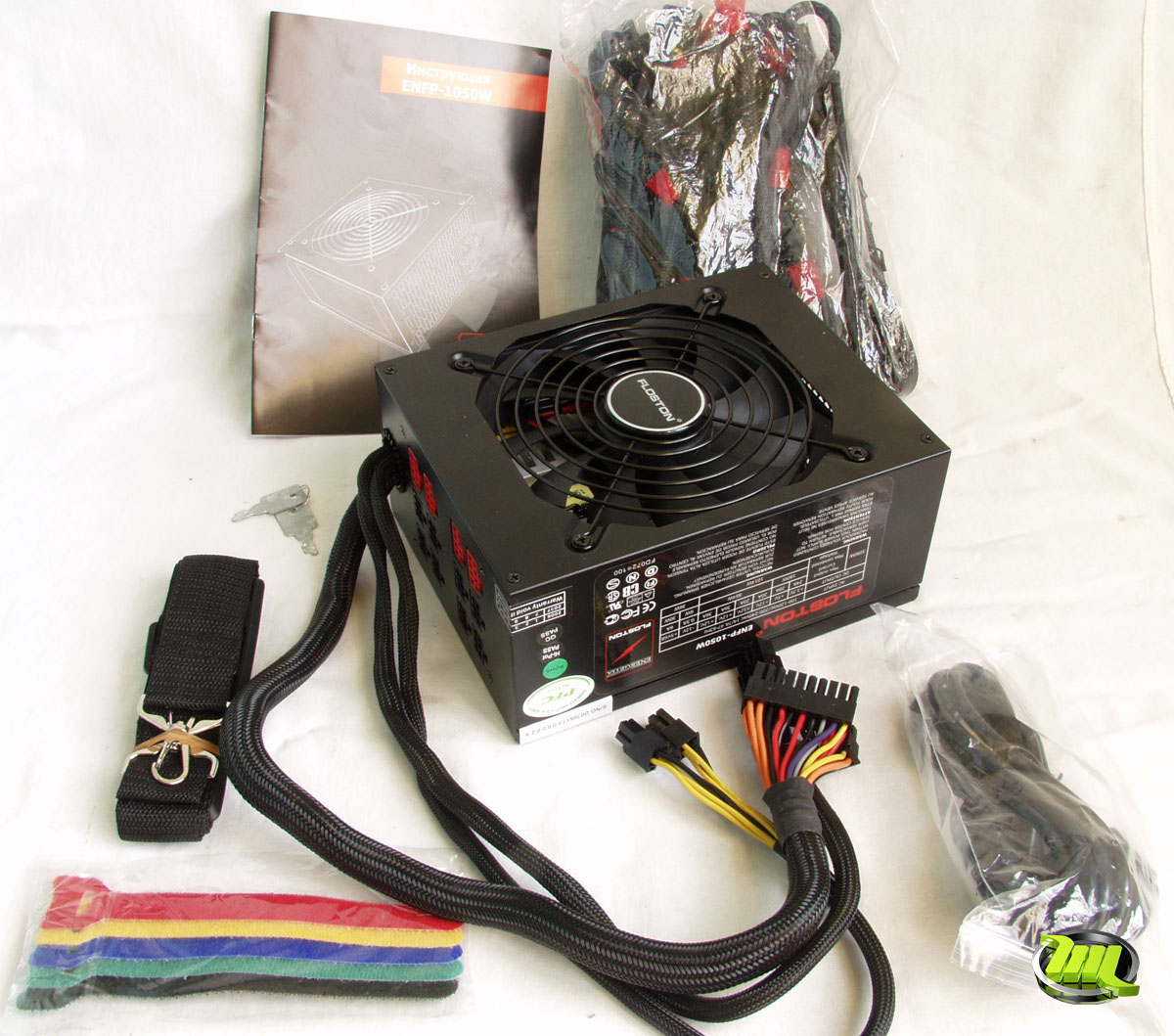

Кроме самого блока питания комплектация заключается в следующем:
- Металлический чемодан с двумя ключами
- Наплечный ремень для транспортировки
- Кабели для периферии
- Сетевой шнур
- 5 цветных хомутиков
- Винты для крепежа БП
- Краткое руководство пользователя.

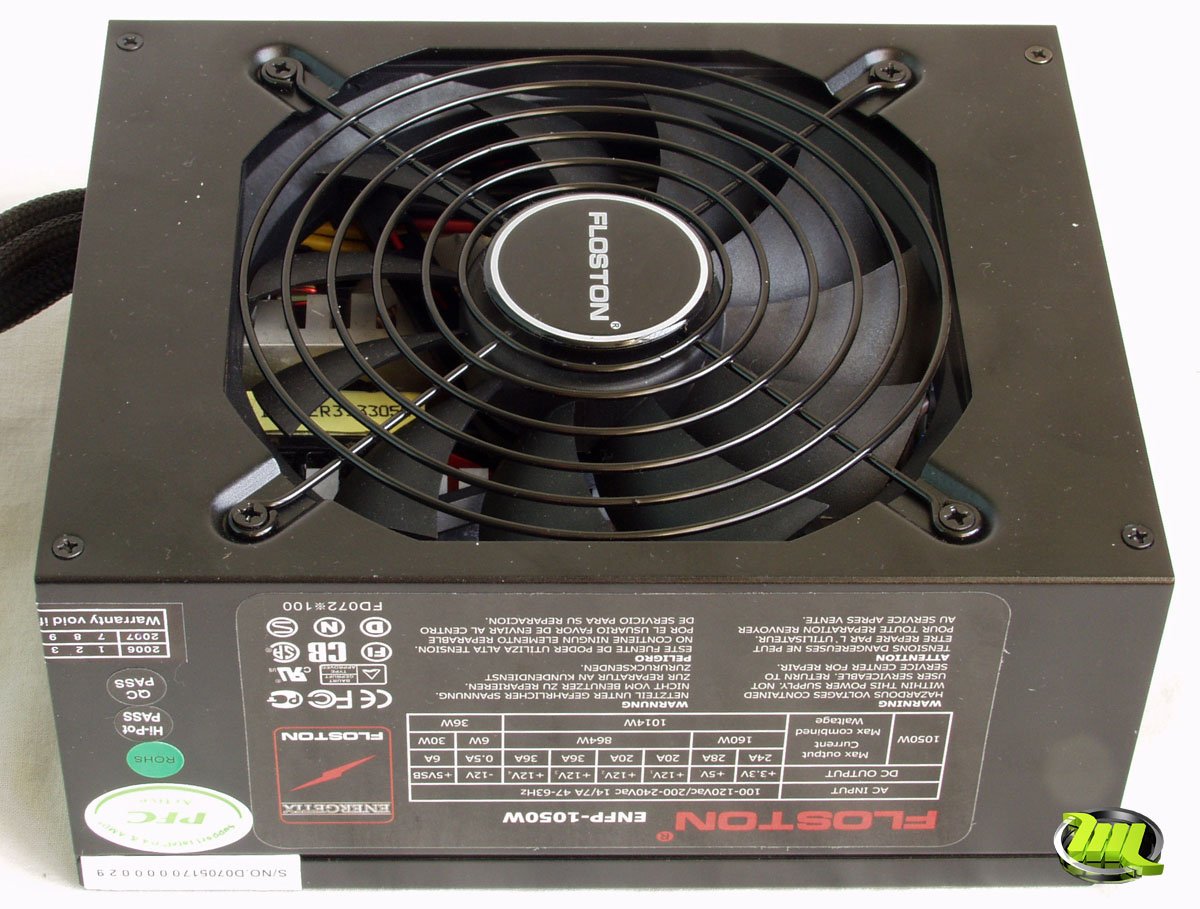

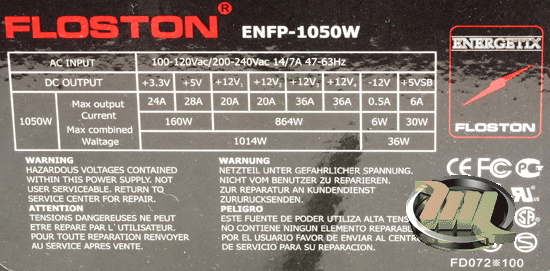

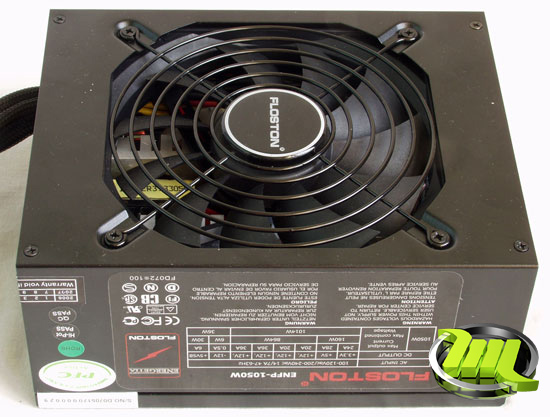

Блок питания имеет вполне стандартные размеры с глубиной 180мм. Забор воздуха происходит с помощью большого вентилятора типоразмера 135мм. Блок имеет одну +12В линию, разделенную на четыре виртуальных, несмотря на наличие двух трансформаторов на плате. На наклейке имеется небольшая неточность, если сложить максимальную мощность по каналам +3.3, +5 и +12В то итоговая цифра будет равна 1024Вт, но производитель указывает 1014Вт. Куда запропастились 10Ватт, непонятно.
Подключение компьютерных комплектующих осуществляется при помощи трех несъемных разъемов и группы разъемов распространенного типа MiniFit для модульных кабелей.

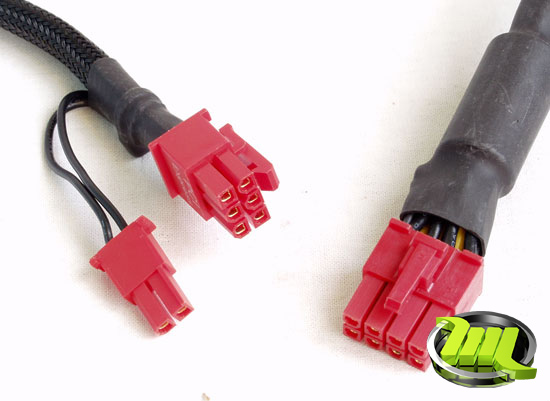

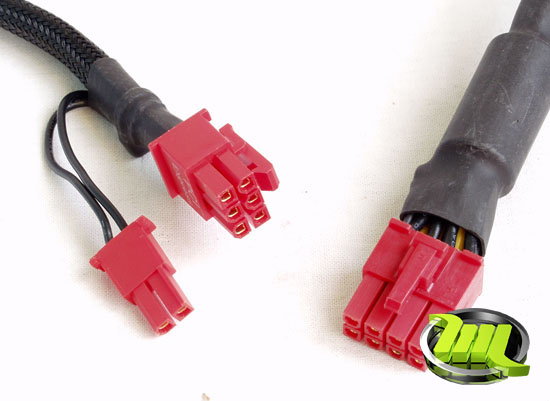

Для подключения производительных видеокарт предусмотрено четыре кабеля с разборным разъемом 6+2, соответствующим современным требованиям PCI-Express. Для накопителей и прочей периферии также имеются 5 кабелей с разъемами SATA и PATA.

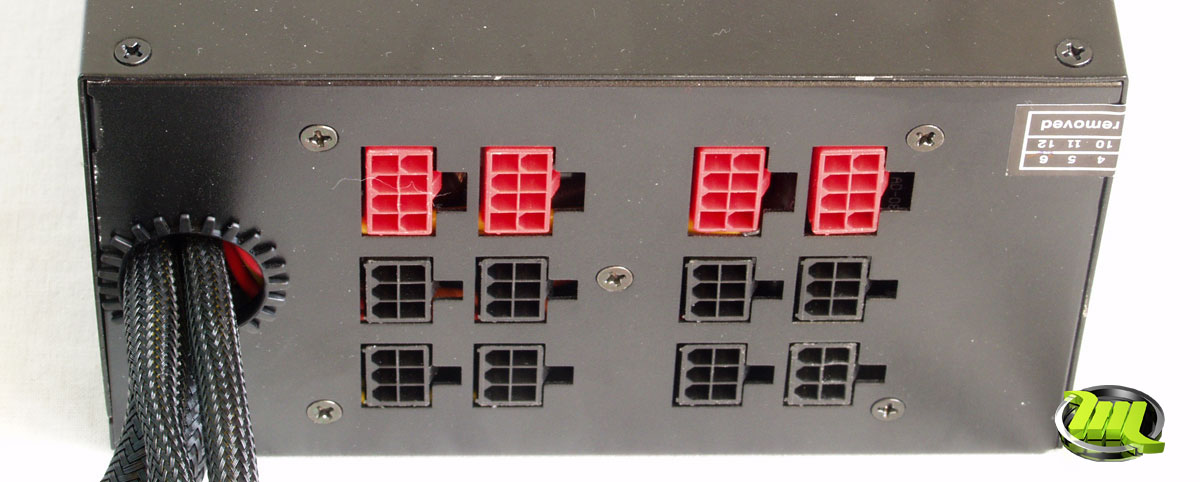

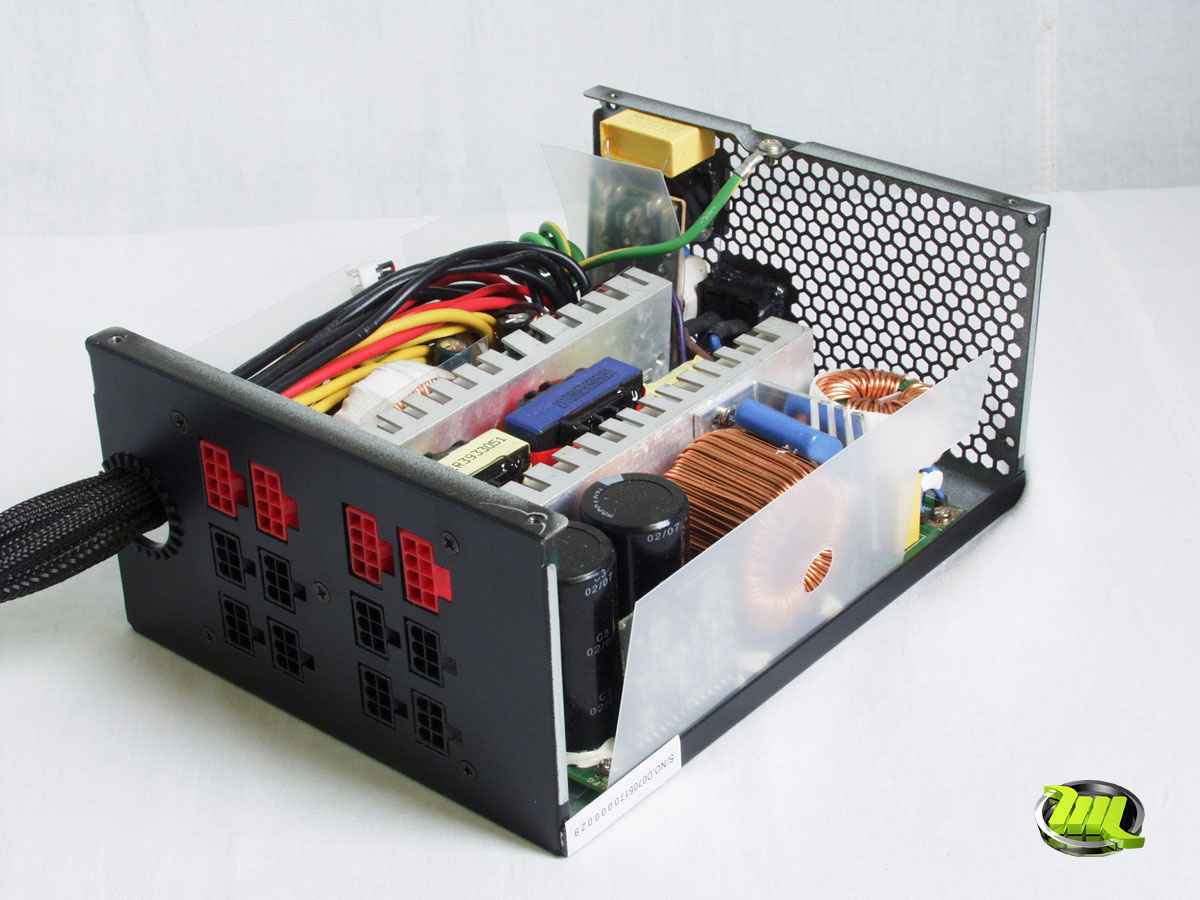

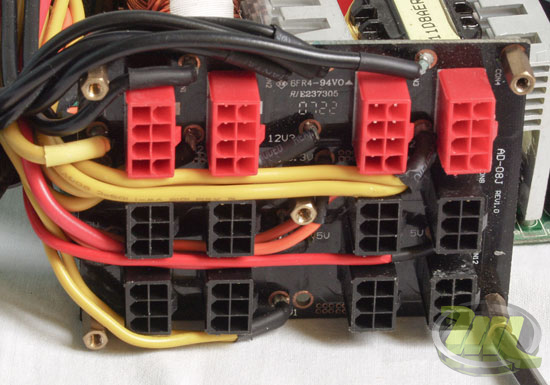

Всего на задней панели блока питания имеется 12 разъемов, причем все они одинаковые, и при подключении следует быть внимательным и не ничего не перепутать. Для упрощения задачи сборки и подключения кабели для подключения видеокарт имеют красный цвет разъемов, а периферийные – черный.

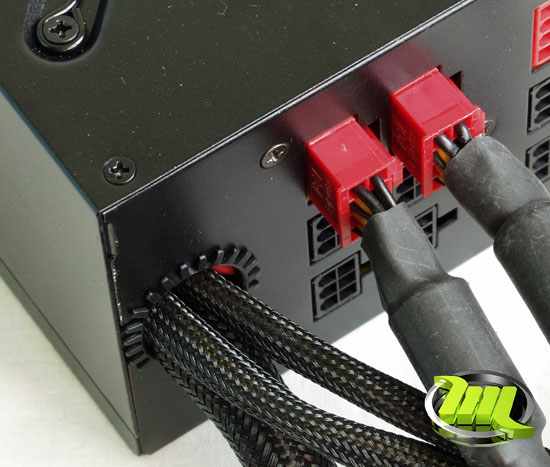

В данном блоке питания имеется та же неприятная особенность, отмеченная еще в блоках Topower. Разъемы для модульного подключения расположены слишком близко, и отключить ненужный разъем расположенный между двумя подключенными становится весьма проблематично. Кроме этого, два из четырех разъемов питания видеокарт очень свободно подключались к тестовой GeForce 8800 GTS, в одном из случаев видеокарта даже не определила подключенный кабель. Решилось это поджатием контактных ламелей внутри кабеля.

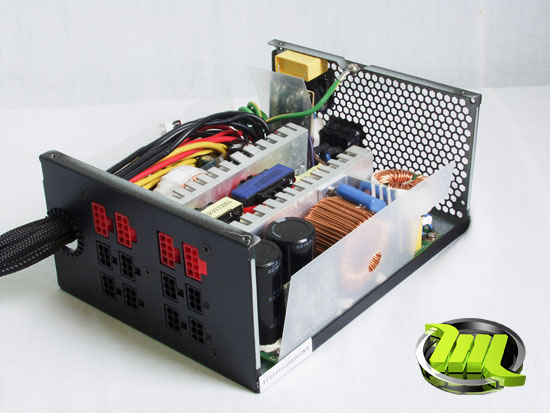

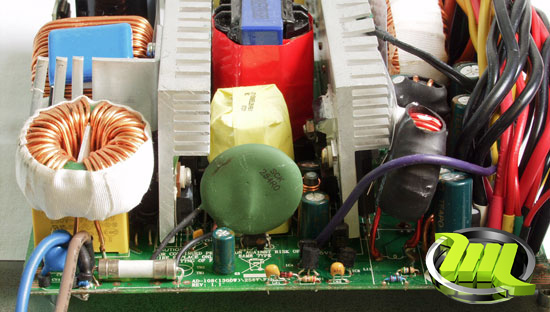

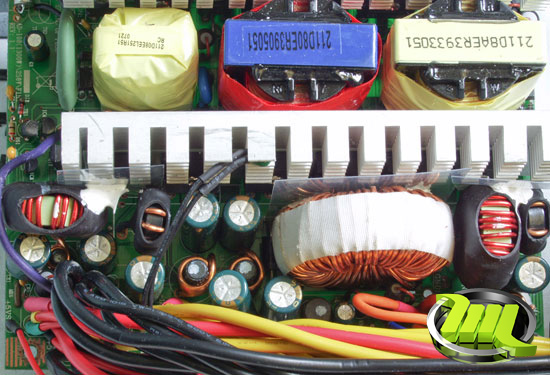

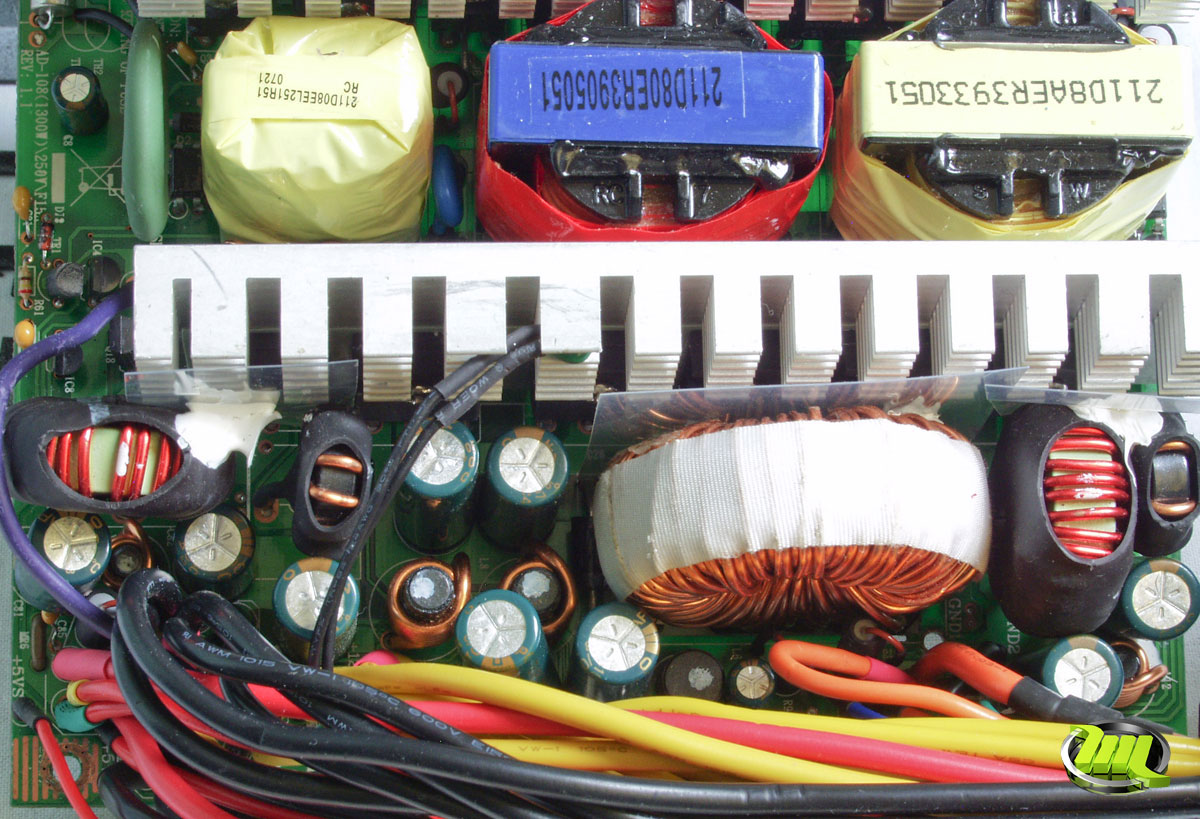

Демонтировав крышку с вентилятором можно увидеть внутреннее устройство блока питания. Алюминиевые радиаторы выглядят значительно менее массивно, по сравнению с блоком Enermax. Оребрение радиаторов горизонтальное, хотя в блоке установлен только один вентилятор. Использование вертикально ориентированных ребер было бы более предпочтительным.

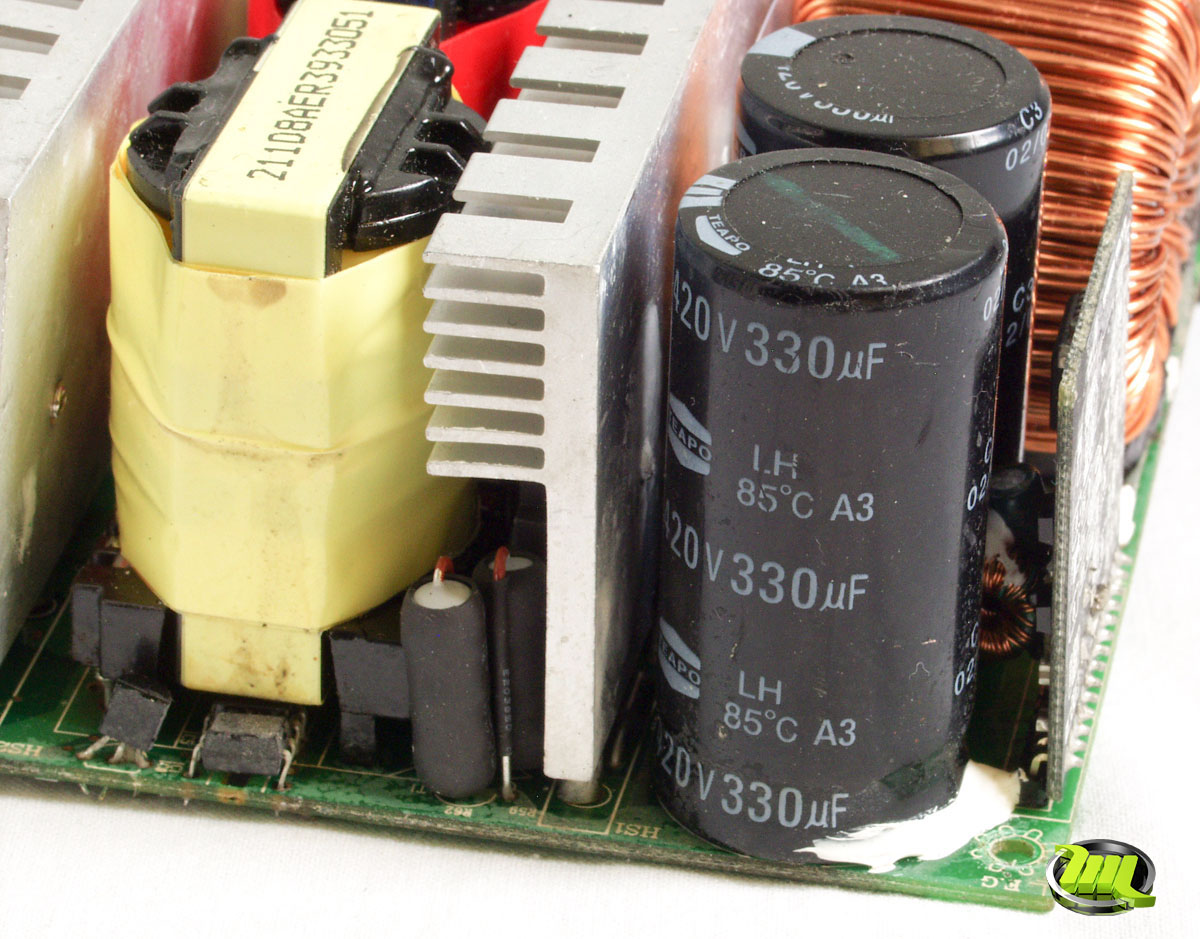

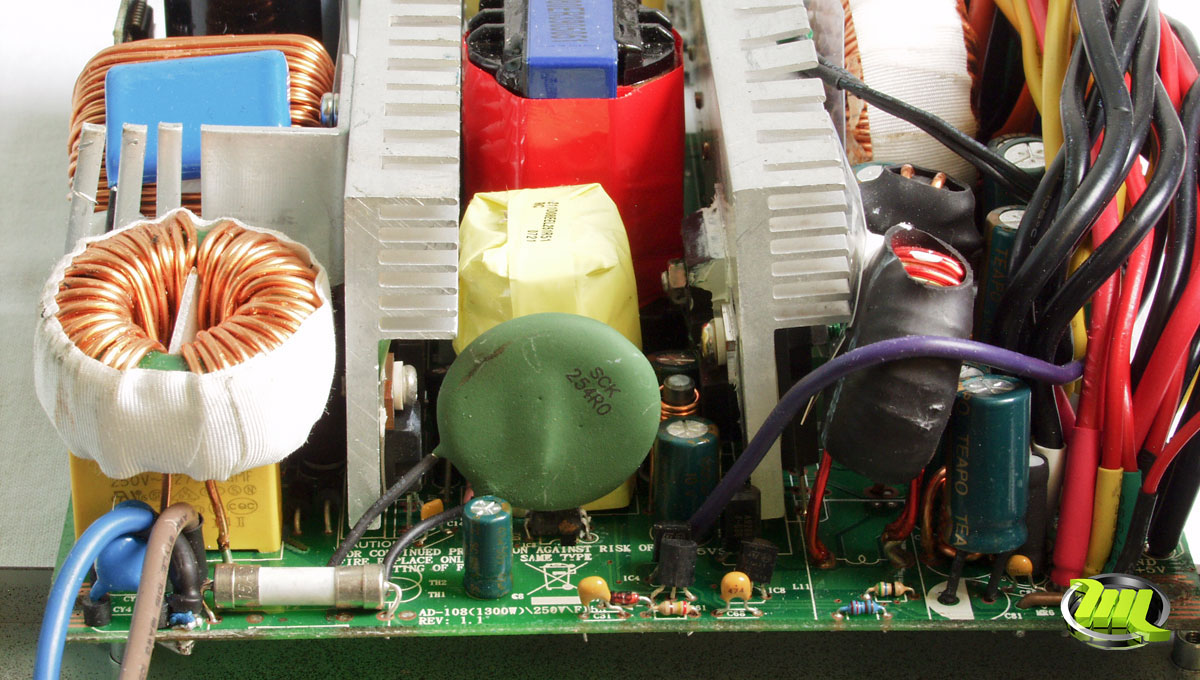

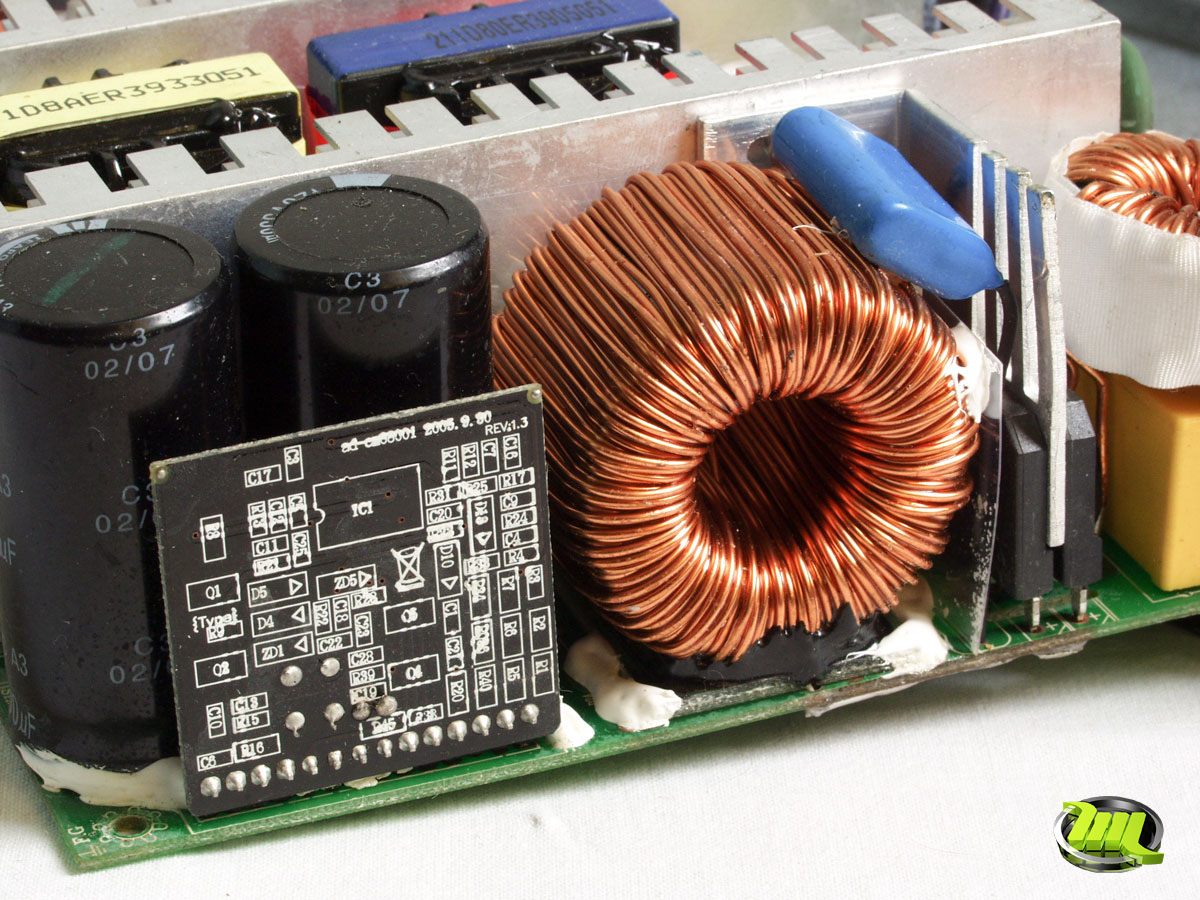

Установленный на дочерней плате контроллер APFC соседствует с двумя конденсаторами емкостью 330мкФ, с номинальным напряжением 420В. К сожалению, температурный диапазон использованных конденсаторов TEAPO ограничен величиной +85°С. Спаренный диодный мост из двух сборок GBJ2506 оснащен небольшим радиатором, дополнительно крепящимся к основному радиатору.
В качестве ключей используются CoolMOS FETы 32N50C3 в корпусе TO-247, каждый из которых рассчитан на ток до 32А (20А для температуры 100°С).

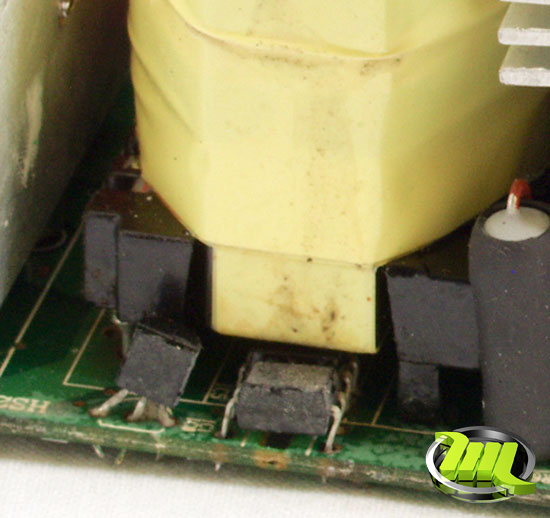

Печально выглядит монтаж некоторых компонентов - качество изготовления откровенно хромает. Припой на контактах полностью отражает принцип «кашу маслом не испортить, чем больше, тем лучше», а компоненты на плате установлены с легко заметными перекосами. Неудивительно, если вдруг процент брака этих блоков окажется значительным. В составе выходных выпрямителей используются сборки из двух диодов Шоттки, полностью аналогичны примененным сборкам в Enermax, 4045 и 4060. Конденсаторы на выходе линий питания имеют температурный диапазон до +105°С.

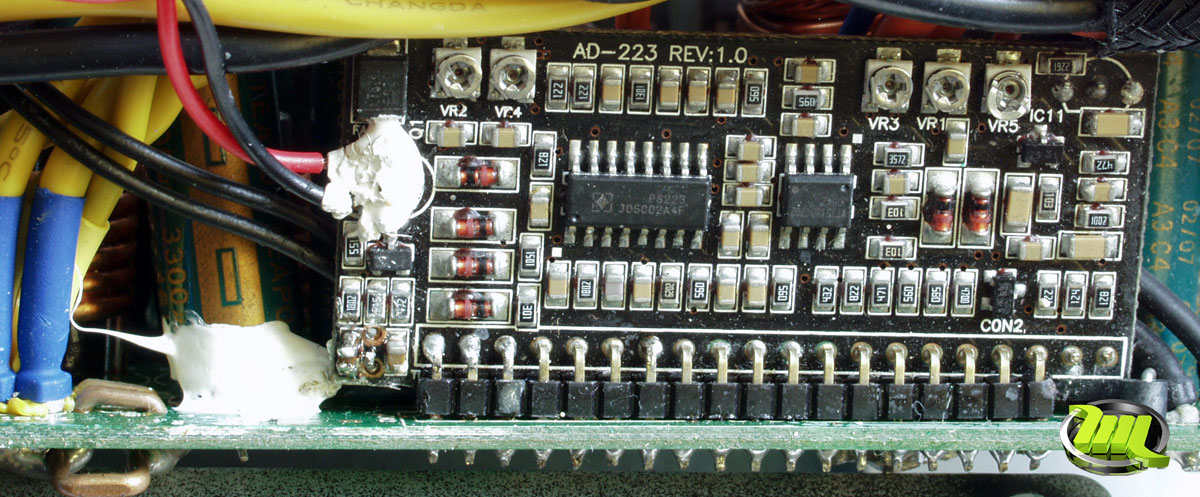

На дочерней плате с супервизором питания SiMI PS223 (супервизор - схема, следящая за параметрами выходных напряжений и отвечающая за защиту нагрузки) был поврежден движок подстроечного резистора, межплатный разъем имел два выкушенных контакта, и кое-как припаянные два конденсатора.

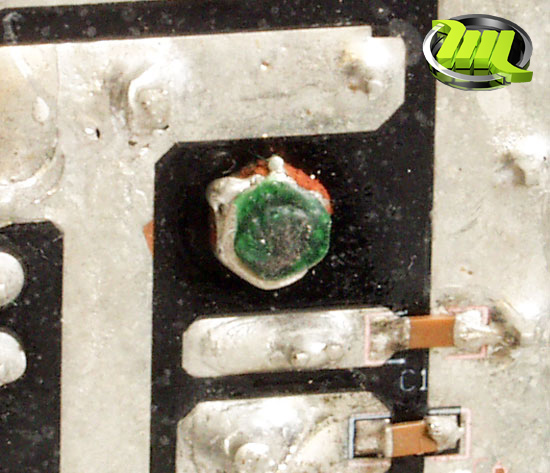

Не забываем, что на обзор попал самый старший и наиболее дорогой блок питания от производителя. Плата с модульными разъемами словно купалась в воде, на винтах выступила ржавчина (!), а места пайки проводов окислились.

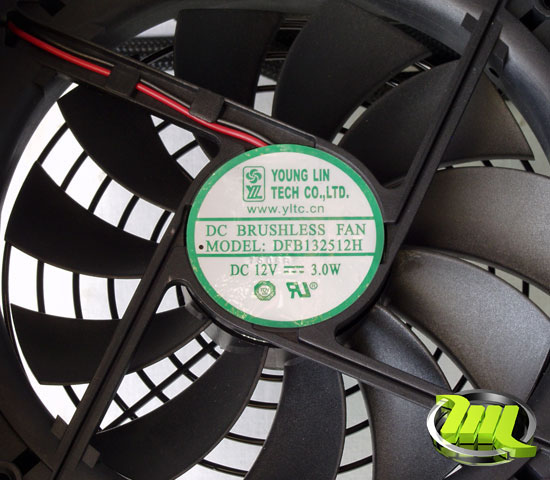

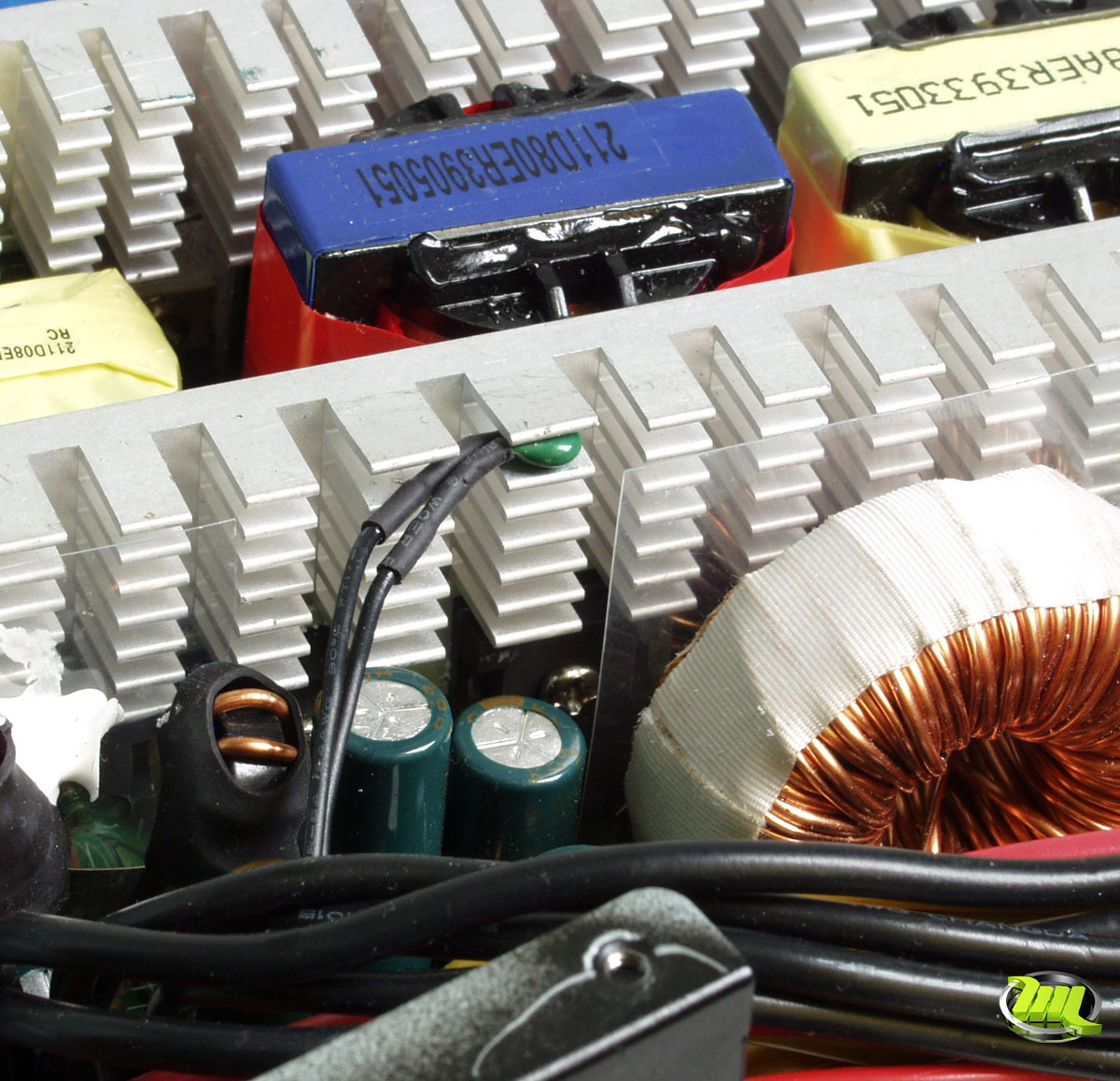

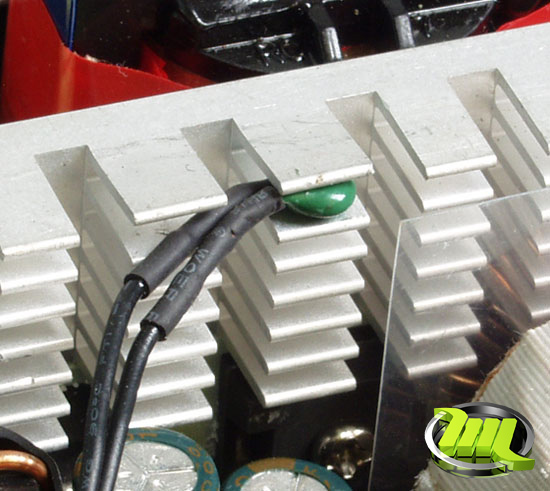

Единственный вентилятор, без каких либо моддерских подсветок и блестящих лопастей, произведен YLTC и имеет маркировку DFB132512H. Скорость вращения крыльчатки традиционно регулируется контроллером блока питания, а температура электронных компонентов отслеживается при помощи термистора, закрепленного между ребрами одного из радиаторов.

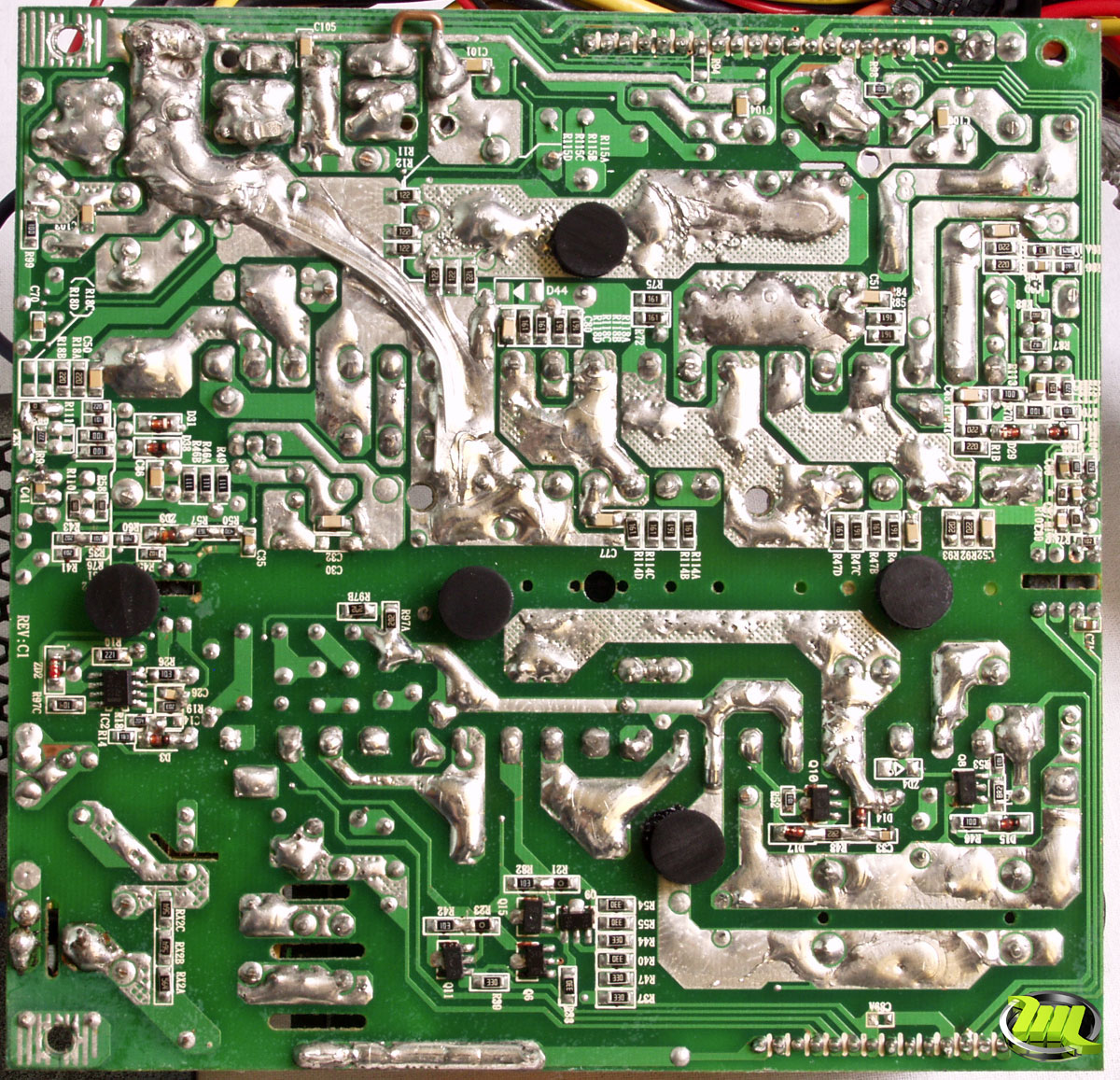

Печатная плата с обратной стороны имеет резиновые стойки-ноги для предотвращения замыкания контактов на металлический корпус. Один из токовых шунтов непривычно расположен на обратной стороне платы. На лицевой стороне не хватило места? Справедливости ради, отметим, что все огрехи при производстве данного экземпляра не сказались на работоспособности устройства.

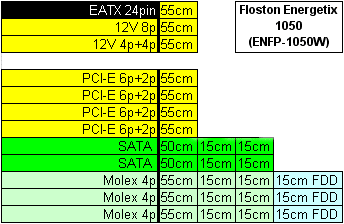

Кабельное оснащение вполне традиционно, разве что SATA кабели могли бы сделать подлинее.
