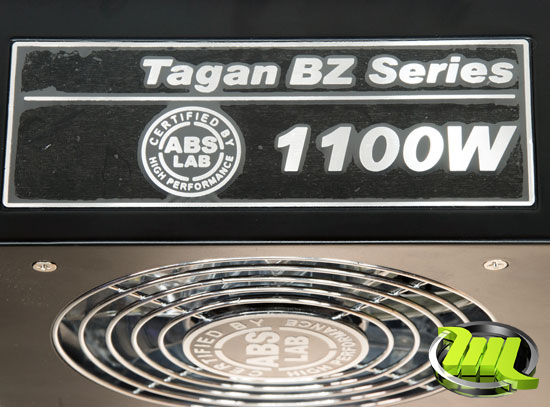

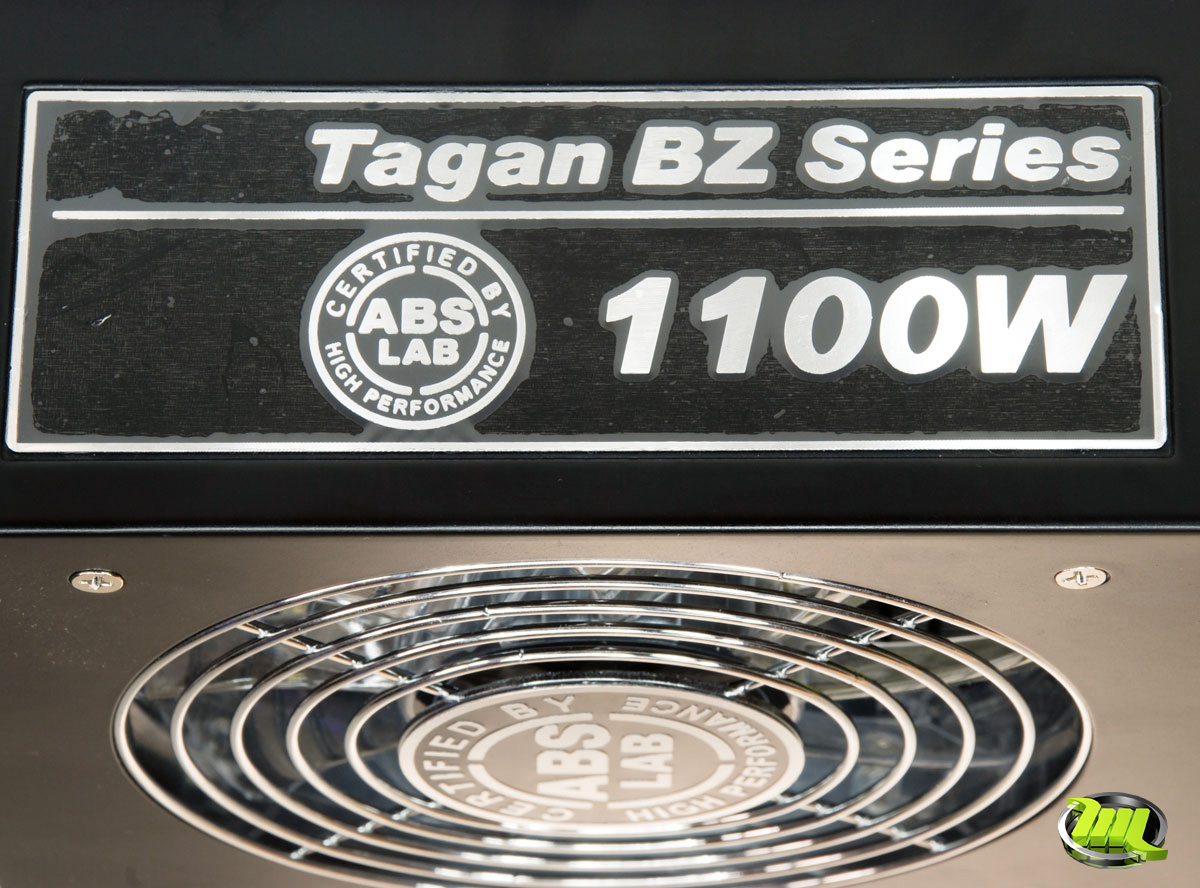

Уже по информации на сайте видно, что блок питания базируется на платформе Topower, как и многие другие блоки питания продаваемые под маркой Tagan. Модульный блок питания мощностью 1100Вт оснащен крупным вентилятором с подсветкой и испрещен логотипами и наклейками некоей ABS Labs. Поиск в интернете сразу привел на сайт ABS Labs, американского системного интегратора, собирающего высокопроизводительные системы для геймеров и энтузиастов.
Несомненно солидно выглядящий блок производит внушительное впечатление. Прежде всего, мощные невиданные ранее в БП разъемы для подключения съемных кабелей сразу приковывают к себе взгляд. В целом же все традиционно, темная прочная матовая поверхность, большой и тяжелый блок, с массой украшений и логотипов. Еще бы, за такие то деньги, любой каприз :). Также суффикс ESA указывает на наличие специального микроконтроллера служащего для сообщения состояния и управления работой блока питания централизованно, средствами системной платы и специального программного обеспечения, согласно доктрине NVIDIA ESA

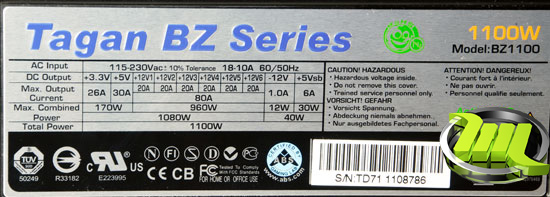

На роскошной металлической пластине с маркировкой указано наличие целых шести линий +12В с ограничением по каждой 20А. Однако настоящий суммарный канал +12В в блоке питания способен выдать только 80А, итого 960Вт мощности. Каналы +5 и +3.3В довольствуются максимальной суммарной мощностью 170Вт, чего более чем достаточно для любого современного компьютера. +5Vsb дополнительно умощнена до 6А, что позволяет без опаски подключать массу прожорливых USB-устройств в ждущем режиме к ПК. UL-код производителя хоть и указывает на Tagan, но мы то знаем откуда растут ноги и действительный производитель платформы Topower.
Разъемы для съемных кабелей выполнены в стиле Topower, то есть полностью отличными от негласно общепринятых MiniFit. Кроме того каждый разъем оснащен кольцом из прозрачного пластика, которое интенсивно подсвечивается разноцветными светодиодами. Видимо чтобы владелец блока питания не заблудился в потемках компьютерного корпуса и видел куда он попадает кабелями :).
Один вентилятор типоразмера 135х135х25мм оснащен прозрачной крыльчаткой, а его двигатель рассчитан на номинальный ток 0.7А при напряжении +12В. Таховывода традиционно нет, поэтому мониторинг скорости вращения оборотов без модификаций просто осуществить не получится.
Все кабели оснащены мягкой пластиковой оплеткой, а силовые кабели для питания видеокарт дополнительно имеют ферритовые кольца, теоретически снижающие уровень высокочастотных помех. Однако на практике, толку от этих колец нет, т.к. как конверторы питания на видеокартах отлично справляются с подавлением пульсаций. Также встретились и нетрадиционные для компьютерного БП разъемы – это небольшой 4-контактный разъем, являющийся USB-кабелем для подключения к материнской плате, а также мощный кабель заземления с концевиком под болт. К сожалению, протестировать возможности управления с использованием инструментария NVIDIA ESA не удалось, так как NVIDIA System Utility отказалась работать на используемой операционной системе Windows 2003 64bit.

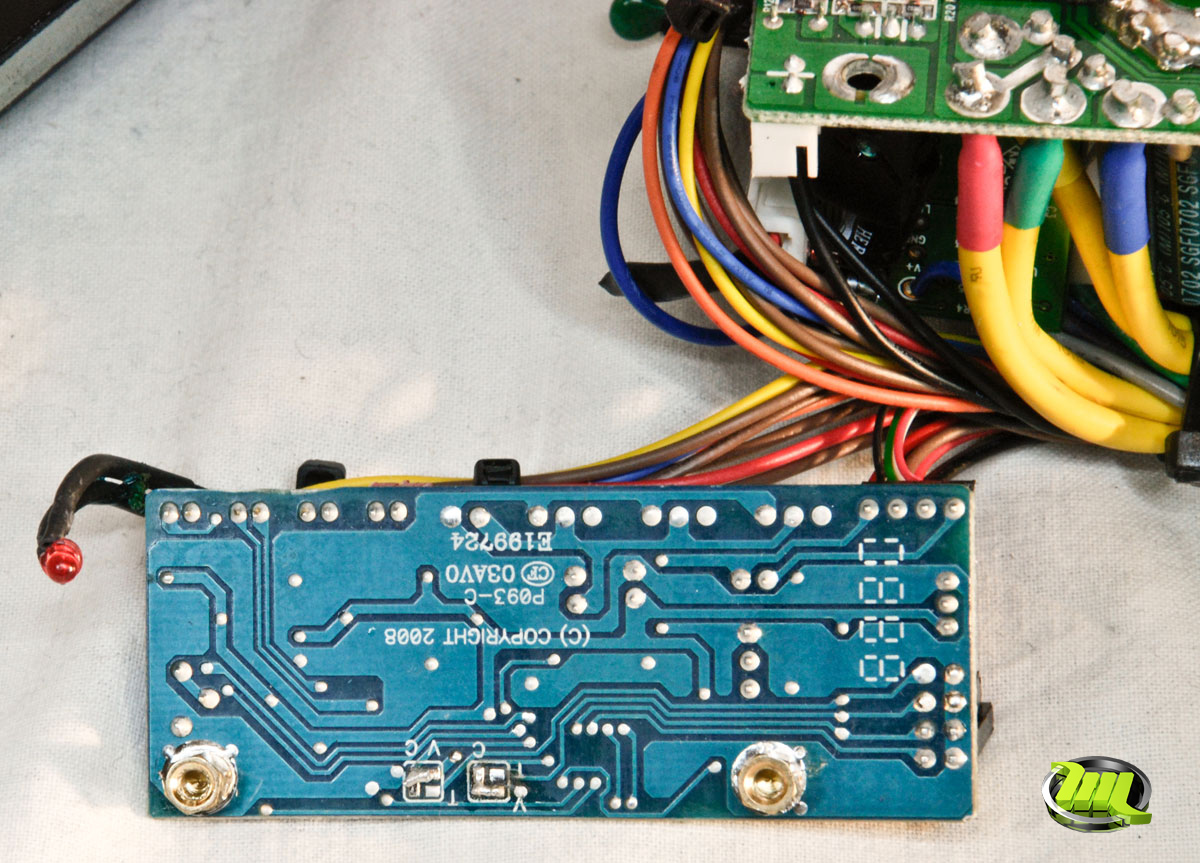

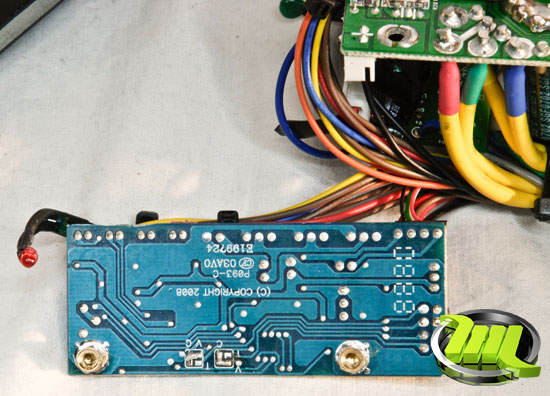

Cам контроллер выполнен на отдельной дочерней платке, смонтированной на задней стенке с помощью винтового крепления к вентиляционной решетке. Такое быстрое и не очень аккуратное решение видимо связано с желанием скорее выпустить изделие с данной новой технологией. Также спешку выдают перемычки установленные на плате контроллера.

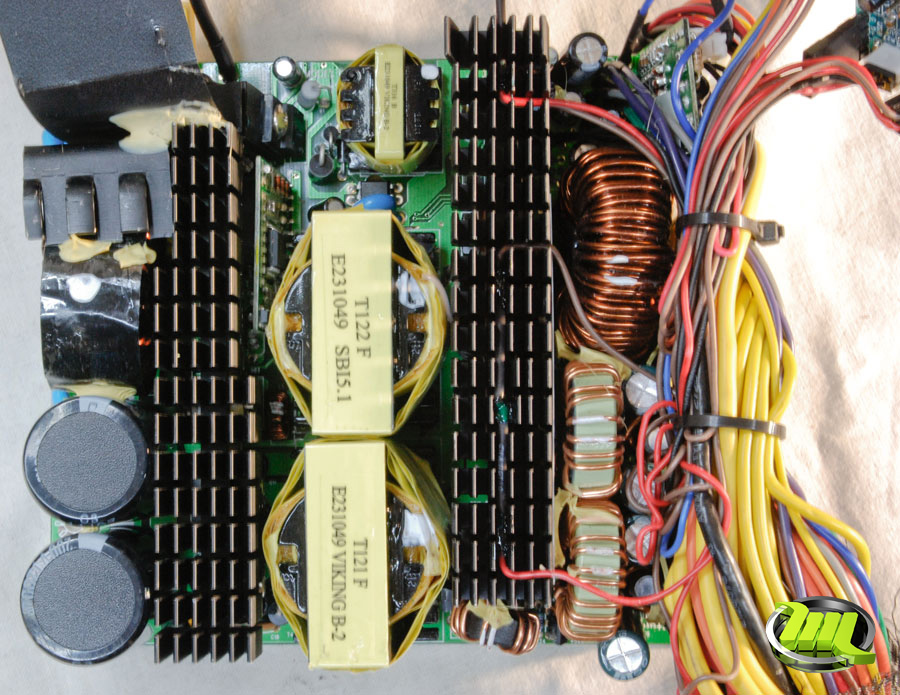

Основная плата с трассировкой проводников на двух сторонах размещает все силовые элементы. В центре расположены два крупных трансформатора, и один меньший, для преобразования дежурного напряжения. Два конденсатора больших емкостью по 1000мкФ каждый рассчитаны на напряжение 200В и температуру +85°С. Диодный мост оснащен собственным радиатором. Для стабилизации напряжений +12 , +5 и +3.3В применены независимые раздельные дроссели и диодные сборки, что давно уже обычно для решений подобного уровня и стоимости. Также установлены небольшие дочерние платы с ШИМ совмещенным с АPFC-контроллером, контроллером мониторинга и защиты.

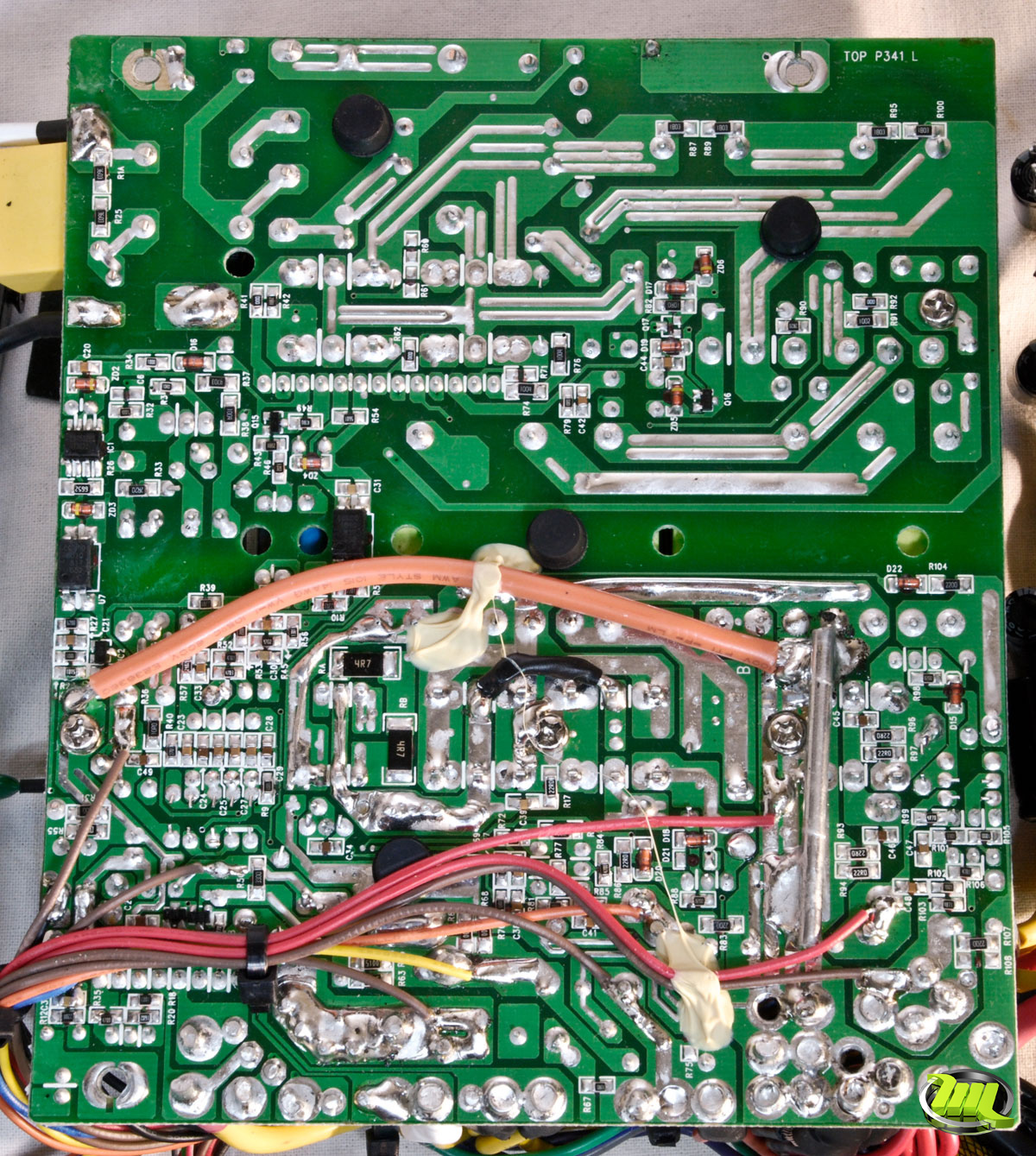

Монтаж выполнен плотно, поэтому разглядеть наименования ключевых компонент не представилось возможным, а терять товарный вид было нежелательно. На обратной стороне платы видны подключения контроллера ESA с помощью проводов к основным выходным каналам, а также мощные перемычки земли. В целом пайка аккуратная и не вызывает нареканий.

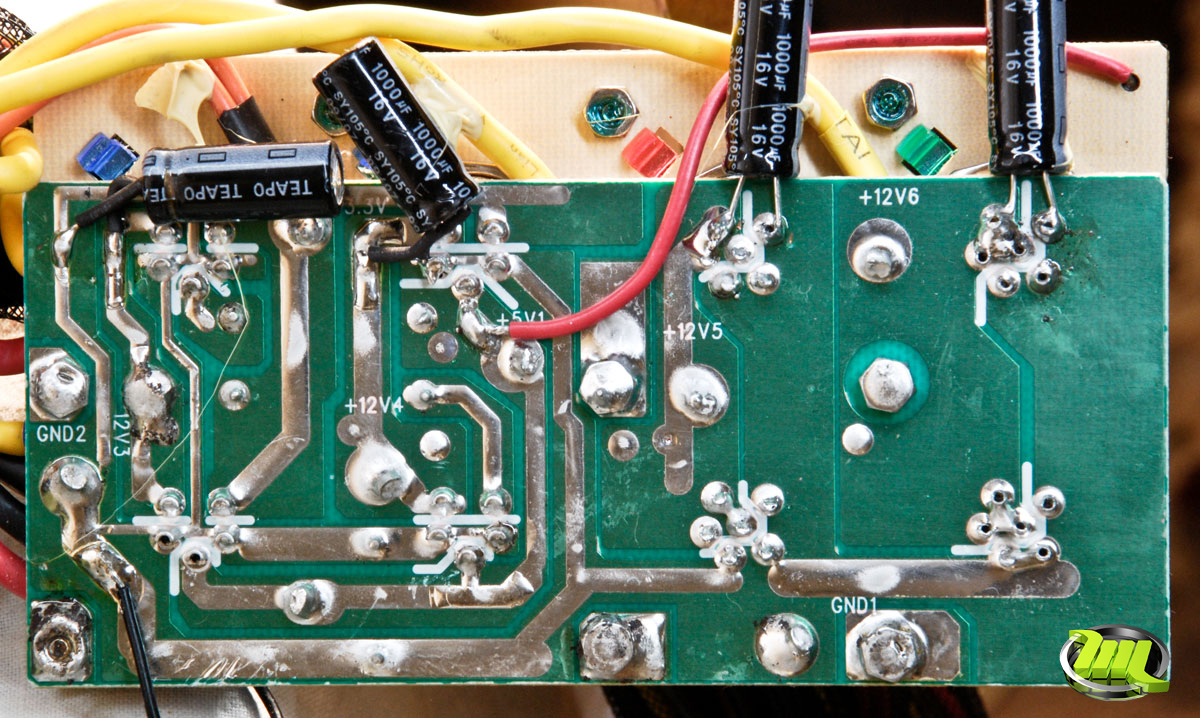

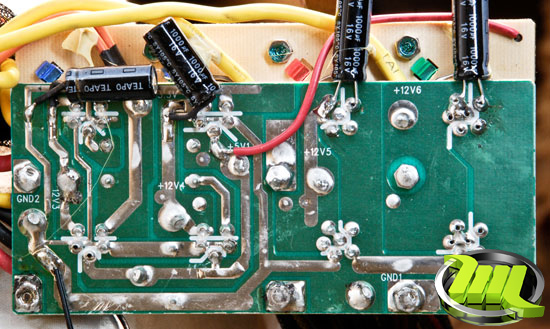

Модульная плата с разъемами непривычно оснащена электролитическими конденсаторами с емкостью 1000мкФ и рабочим напряжением 16В. Это позитивно должно отразиться на уровне пульсаций на линиях. Тем интереснее, практическое тестирование в конце статьи покажет насколько эта мера выделит блок по сравнению с конкурентами.

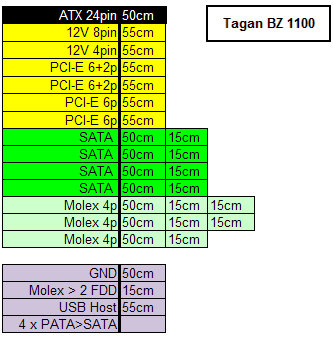

Данный блок имеет одно из самых богатых оснащений кабелями, уступая разве что таким известным моделям как Enermax Galaxy DXX, PC&P Turbocool и серверным устройствам.
