Для охлаждения процессора использовался кулер Glacial Tech F101 PWM. Температура воздуха в помещении во время тестирования составляла +21°C.
Штатные напряжения могут незначительно отличатся у разных экземпляров процессоров. В нашем случае Vcore по умолчанию было равно 1.325 В, а напряжение встроенного контроллера памяти (CPU_NB Voltage ) – 1.1625 В.
.

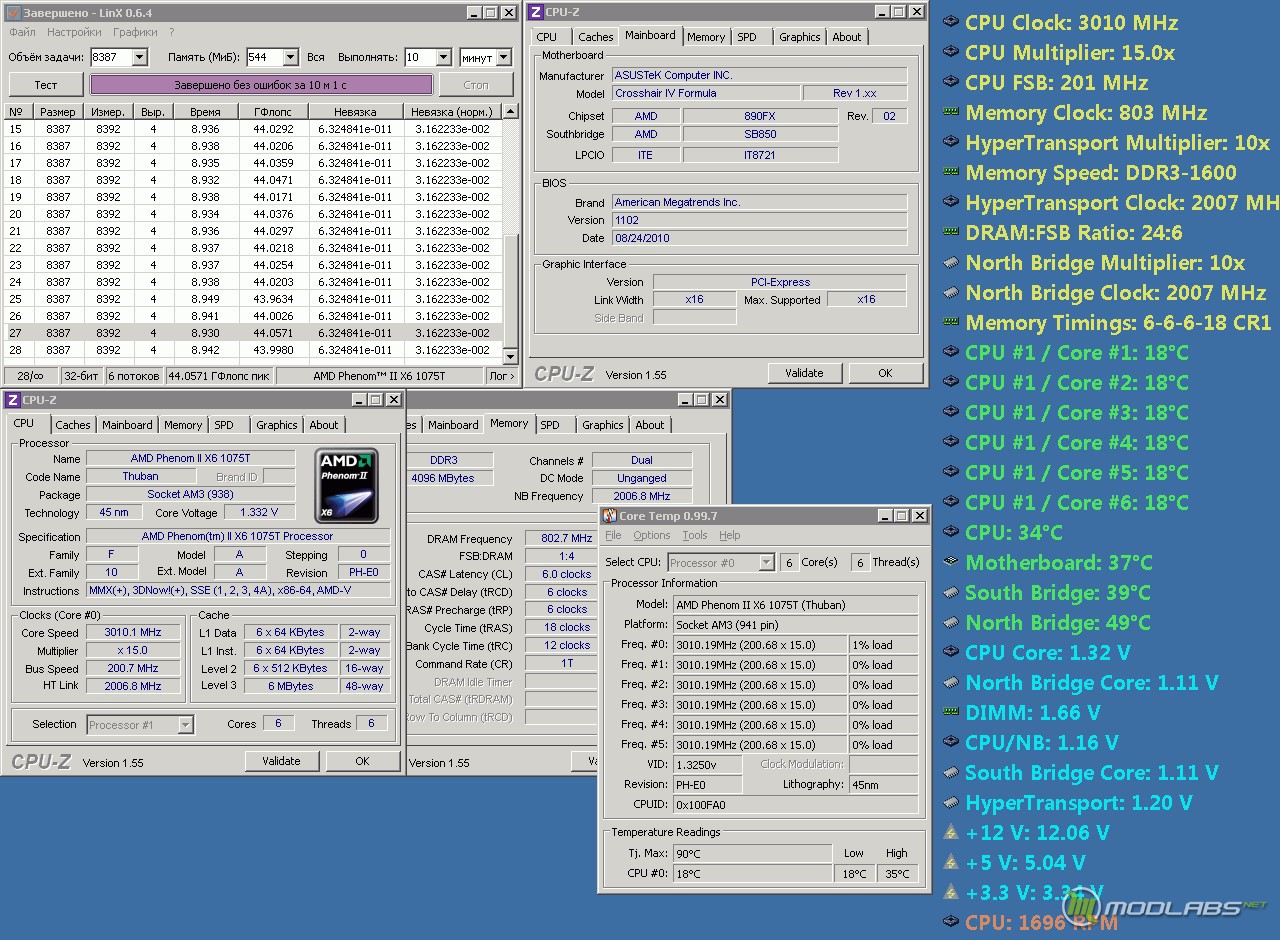

На номинальной частоте процессор прогревался очень слабо. Температура составила +34°C в покое и +41°C под нагрузкой:
Из-за особенности роботы используемой материнской платы, завышающей частоту шины HTT, номинальная частота также устанавливалась с небольшим завышением до 3011 МГц.
Как оказалось, BIOS 1102 для Asus Crosshair IV Formula имеет одну неприятную особенность: завышение Vcore под нагрузкой после включения функции Loadline Calibratiion. И чем больше ядер у используемого процессора, тем выше уровень завышения. При штатном напряжении это не очень заметно, завышение составило около 0.1 В ( т.е. 1.332 В в покое повышалось до 1.344 В под нагрузкой). Но уже при установке 1.45 В на 6-ядерных процессорах оно повышается на 0.5V (то есть до 1.50 В), что совсем не мало. А если Loadline Calibratiion не включать, то начинаются значительные просадки напряжения, что еще хуже, чем завышение.
Разгон процессора на воздушном охлаждении ограничился частотой
4043 МГц:

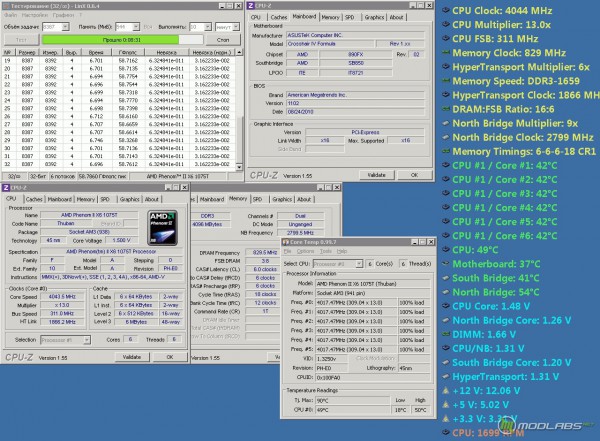

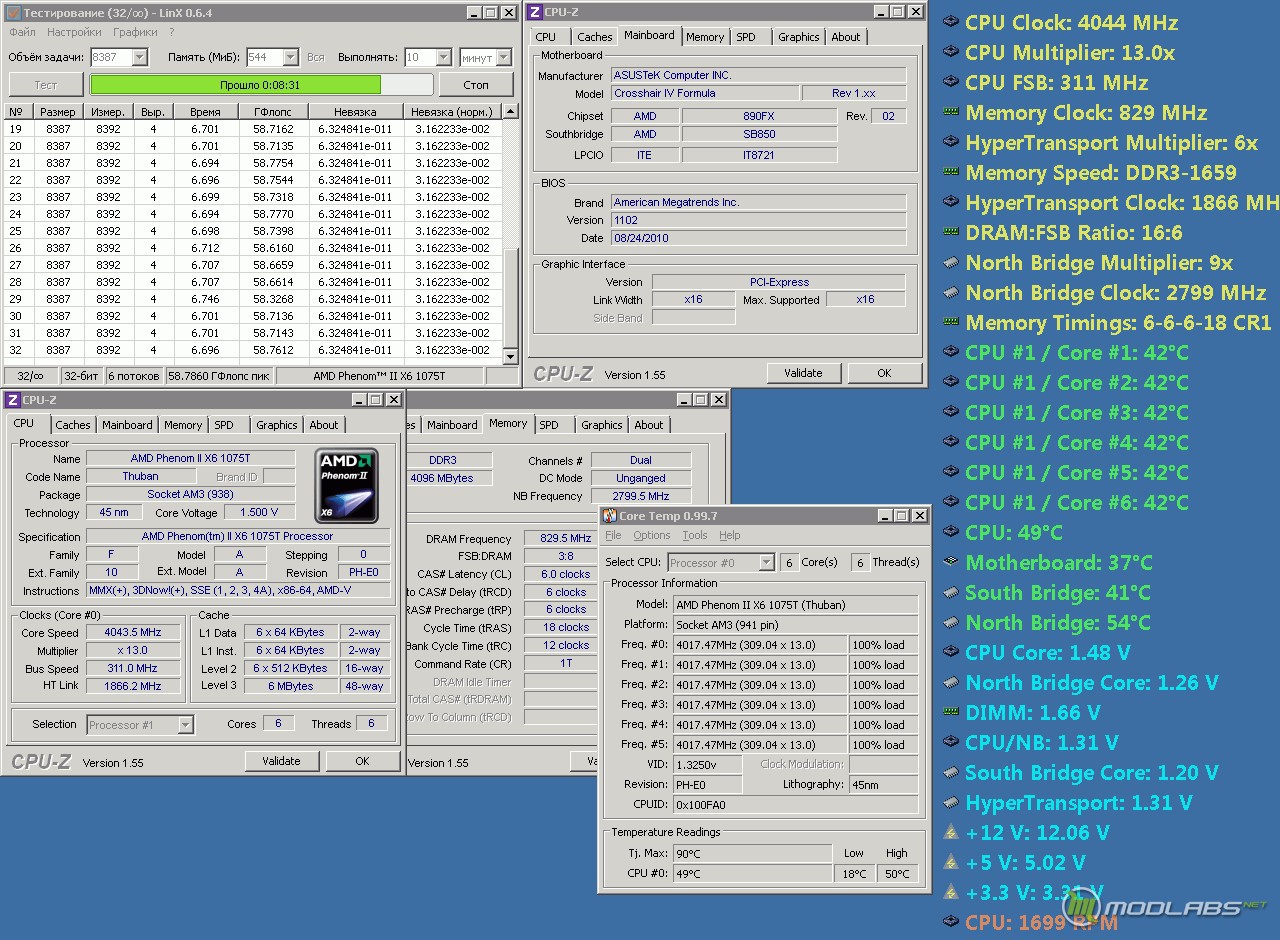

Несмотря на приличный запас по температуре (+35°C в покое и +49°C под нагрузкой), повышение напряжения выше 1.50 В под нагрузкой не приводило к дальнейшему улучшению разгонного потенциала.
Технология AMD Turbo Core была отключена, так как штатного множителя x15 более чем достаточно для разгона на воздушном охлаждении. Наоборот, множитель пришлось даже снизить до x13, чтобы подобрать наиболее оптимальный режим работы памяти и CPU_NB, при котором их частоты тоже были бы близки к предельным.

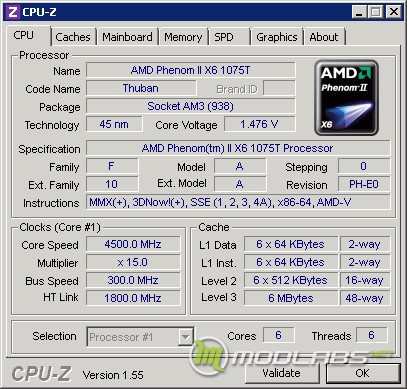

Максимальная частота, зафиксированная программой CPU-Z на воздушном охлаждении, составила 4500 МГц с напряжением 1.476 В:
Она была получена на втором ядре (core1), которое оказывается лучшим по разгону на всех протестированных нами процессорах AMD. По остальным ядрам результаты получились такими:
- Core0: 4304 МГц;
- Core2: 4439 МГц;
- Core3: 4424 МГц.
