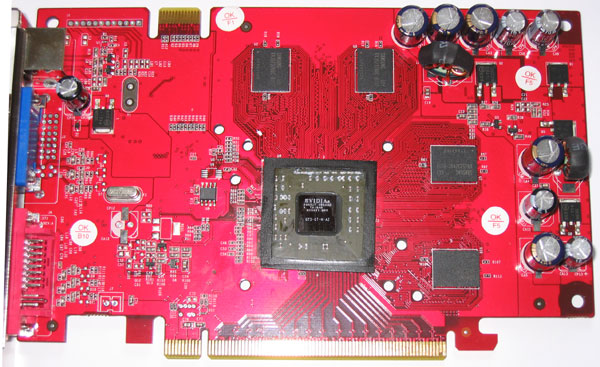

Как видите, основной момент состоит в том, что переделана силовая схема. С одной стороны, это удешевление, а с другой – нам-то главное, чтобы питание основных узлов графического адаптера оставалось на должном уровне – не «проседало», не «прыгало» туда-сюда, чтобы в случае необходимости стабилизатор мог обеспечить больший выходной ток и напряжение (при серьезном разгоне как с вольтмоддингом, так и без него).
Насколько удалось модифицированное детище инженеров Palit, мы выясним в процессе практической проверки продукта, а пока же давайте поближе познакомимся с его остальными не менее интересными аспектами.

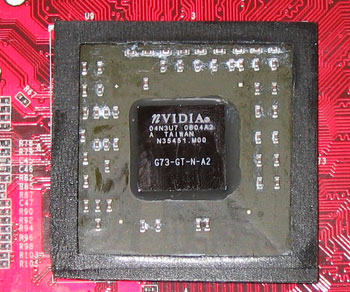

Итак, графический чип N73-GT ревизии А2, произведён в апреле 2006 года. Тактовая частота – 575 МГц, что на 15 МГц выше референсного значения. Вокруг чипа имеется рамка из пористого материала, призванная уберечь ядро от сколов – снова вроде мелочь, на самом деле немаловажная:
И пользователю лучше, и производитель таким вот вниманием к крошечным моментам укрепляет свою хорошую репутацию. Напомню, что для всей линейки GeForce 7 Series характерно отсутствие этой защитной рамки. Вот вам и «нереференсность» во всём: NVIDIA сэкономили на производстве чипа, зато Palit исправили оплошность чипмейкера! Молодцы!
Дальше – память. И тут нас ждёт очередной сюрприз, уже более значимый – на видеокарте от Palit установлена память производства Samsung со временем выборки 1.2 нс, у которых штатная частота работы составляет 800 (1600) МГц, вместо традиционных 1.4 нс (т.е. с частотой 1400 МГц)! Обьем – 256 МБ в четырёх микросхемах, при этом с обратной стороны есть возможность установки ещё четырёх чипов памяти. Таким образом, производитель оставляет себе место для манёвров: возможно либо увеличение рабочего объема до 512 МБ в топовой версии, либо использование чипов более низкой плотности с целью удешевления.
Именно установкой 1.2 нс чипов отличается топовая версия Sonic от обычной Palit GeForce 7600 GT на том же дизайне PCB. За счёт лучших чипов производитель счёл возможным поднять тактовую частоту памяти с референсных 700 (1400) МГц до 750 (1500) МГц. Честно говоря, прирост скромный, в сравнении с характеристиками EVGA e-GeForce 7600 GT CO Superclocked, но тоже неплохо.

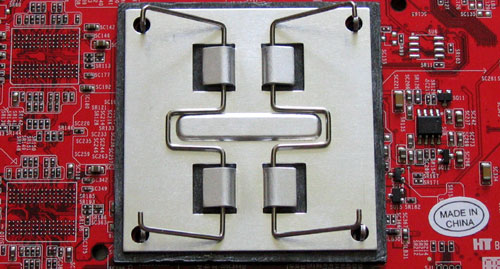

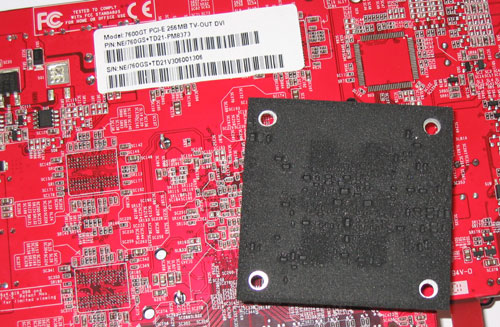

Кроме того, привлекает к себе внимание система охлаждения, вернее, способ ее крепления к плате. Для того, чтобы ее снять, нужно всего лишь отогнуть четыре крючка, которые собственно и держат кулер за упорную пластину с другой стороны платы. Весь процесс занимает не более пяти секунд времени – быстро и удобно. Правда, я всегда был противником такого крепления кулеров для видеокарт и менять свою позицию, несмотря на все преимущества рассмотренного механизма, не собираюсь. Дело в том, что пластина жесткости с обратной стороны графического адаптера контактирует с текстолитом через прокладку из искусственного материала-диэлектрика:
Фактически самый нагреваемый участок текстолита с обратной стороны видеокарты оказывается в тепловой подушке, что будет способствовать повышенному нагреву ядра 7600GT. В номинальных режимах данный факт беспокойства не вызывает, но при разгоне однозначно сделает свое грязное дело, поэтому серьёзным оверклокерам менять систему охлаждения придётся в обязательном порядке.

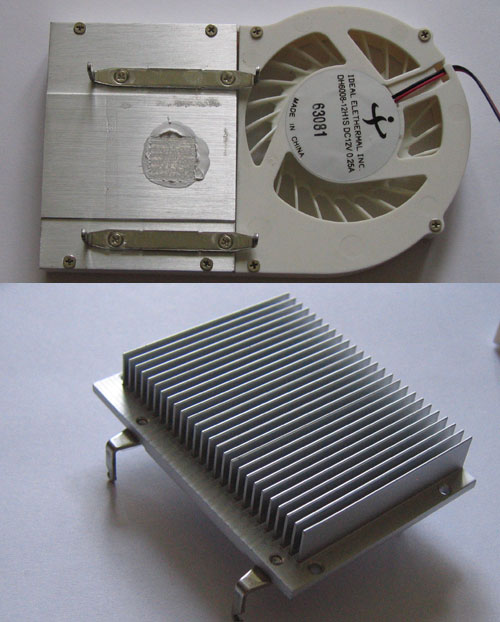

Конструкция кулера простая: турбина в пластиковом кожухе и небольшой алюминиевый радиатор. Хороший контакт с ядром обеспечивает термопаста, по своим свойствам похожая на нашу КПТ-8:
Сразу скажу, что она оказалась намного менее шумной, чем я ожидал, и вообще одной из самых малошумных турбин такого типа, поэтому видеокарта Palit GeForce 7600GT однозначно порадует уши ее владельцев. Если кого-то смущает маленький кулер – то, как не странно, справляется он со своей задачей хорошо – во время тестов на номинальных частотах температура ядра графического адаптера не превышала 65 градусов на открытом стенде.

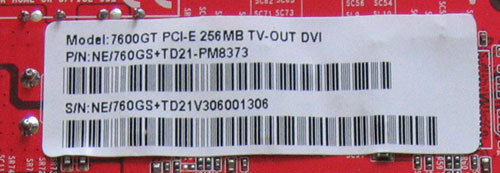

Немного интригующе выглядит наклейка, указывающая модель и серийный номер видеокарты:
Неужели Palit вскоре побалует нас продуктами модельного ряда 7600GS на том же дизайне, что и 7600GT, с GDDR-3 памятью?:)
Из негативных моментов отмечу отсутствие второго выхода DVI – вместо него распаян обычный D-Sub. Впрочем, функциональность Dual Link у оставшегося DVI-I сохранена, так что при желании данная карта сможет обеспечить вывод изображения на XHD-мониторы (до 2560х1600).
Разгон на открытом стенде при использовании штатной системы охлаждения составил 628/832 (1664) МГц. Следует отметить, что улучшение охлаждения (установка СВО) дало прибавку в виде 15МГц по чипу при тех же прочих условиях. Такой результат является достаточно средним, особенно с учётом установки чипов памяти с временем выборки 1.2 нс. Впрочем, в дальнейшем выяснилась причина столь непотребного поведения отборных чипов – они как раз не при чём. А виноваты, между прочим, инженеры Palit, которые в качестве штатного напряжения видеопамяти на этой карте выбрали 1.8 В, вместо положенного для 7600GT уровня 2.0 В.
На этом, пожалуй, с обзором видеокарты закончим и перейдём к более интересному моменту, ради чего всё это и затевалось – разгону с вольтмоддингом.
Но прежде всего прочитайте наш disclaimer и хорошенько подумайте, а нужно ли Вам это?
