Этот мод по своей сложности аналогичен вольотмоду ядра. Подпаиваем ещё один переменный резистор на 10 кОм к резистору, указанному на рисунке (R34):


Для осуществления карандашного вольтмода его же аккуратно зарисовываем карандашом.

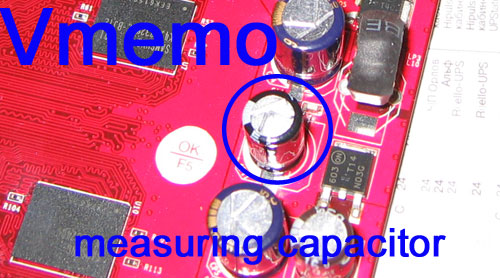

Мониторинг напряжения осуществляется на ножках указанного конденсатора:


Внимание! Если Вы в процессе вольтмода будете руководствоваться рекомендациями от vr-zone.com, проверьте точки мониторинга напряжения памяти – у нас они не совпадают! Лучше перестрахуйтесь, чтобы не довольтмоддиться!

Изначальное напряжение в моем случае составило 1.81 В, его поднятие до 2.0 В (сопротивление R34 пришлось уменьшить с 625 до 540 Ом, т.е. прибавка в 0,1 В получается за счёт уменьшения указанного сопротивления примерно на 40 Ом) позволило разогнать память до более впечатляющих 855 МГц. Такой уровень уже вполне соответствует лучшим результатам иных GeForce 7600 GT, напряжение питания памяти на которых изначально составляет 2.0 В.


При этом следует отметить, что на мой взгляд, память на видеокартах Palit GeForce 7600 GT Sonic можно разогнать и до более высоких частот. Я поднял напряжение лишь до номинального значения, без особых опасений его можно задирать и до 2.2В (к сожалению, на практике проверить разгонный потенциал в таком режиме оказалось невозможным из-за банально малого времени, отведенного на изучение и модификацию указанного видеоадаптера).

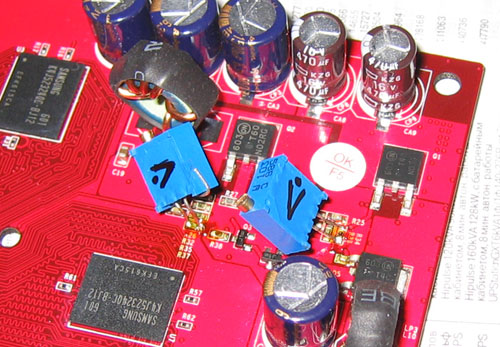

Вот так выглядит «модифицированный» участок нашего подопытного:
