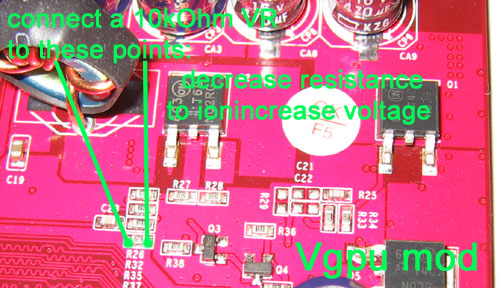

Для выполнения этого мода ищем на плате резистор, обозначенный как R37:


Именно к нему следует подпаять наш переменный резистор сопротивлением 10 кОм или зарисовать этот самый R37 карандашом. Изначальное сопротивление указанного резистора составляет около 1150 Ом, прибавку питающего ядро напряжения с шагом в 0,1 В можно получить, уменьшив его сопротивление на 115-125 Ом.

Мониторинг напряжения ядра осуществляется на ножках конденсаторов верхнего ряда:


Номинальное напряжение в моем случае составило 1.3 В, его поднятие до 1.55 В позволило осилить довольно таки приличную частоту 745МГц.
