Собственно сборка особой сложностью не отличается и осуществляется поэтапно:
1) Острым ножом или ножницами разрезаем (поперек!) пластиковую бутылку (примерно посередине)

2) По диаметру горлышка вырезаем пылевой фильтр (напр. Из паралона вроде того, что идет с коробками из под комплектующих) и вставляем его в бутылку. Закреплять его не надо - нужно подобрать диаметр так, чтобы фильтр держался сам.

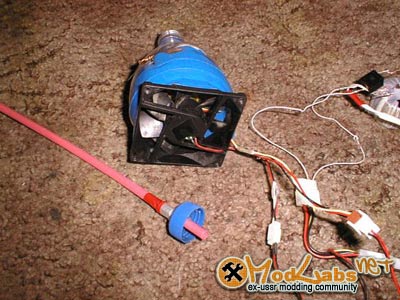

3) В пробке ножом делаем отверстие под наш шланг, после чего этот шланг в него и вставляем. Заплавляем полиэстеролом щели между шлангом и крышкой. Дабы шланг не передавился\перегнулся при вставке, лучше вставить в крышку жесткую трубку (к примеру, пластмассовый корпус шариковой ручки) и уже на нее одеть шланг. Это есть наша насадка, ее мы накрутим на бутылку. Таким способом можно изготовить много разных насадок под конкретные нужды пользователя.

4) Одеваем всю эту бодягу на морду и идем сосать микропылинки ...тяжело? Представь, как хреново будет кулеру и увеличь диаметр шланга :)

5) Обрезаем у кулера монтажные углы лицевой части (те, которые сверху, лучше взять сразу круглый кулер) и вставляем его лицом в бутылку (на вдув, кто не понял - дуть должно сзади из бутылки, а не из шланга). Справка: 8см кулер четко становится в полуторалитровую бутылку (зазора между корпусом и стенками бутылки нет вообще).

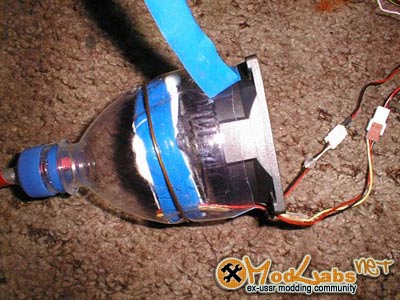

6) Обматываем изолентой часть корпуса кулера и бутылки для закрепления кулера и обеспечения герметизации конструкции.

7) Опционально. Я собрал конструкцию с двумя кулерами для увеличения мощности. Как видиле, 60мм вентилятор закреплен внутри бутылки с помощью толстой проволоки.

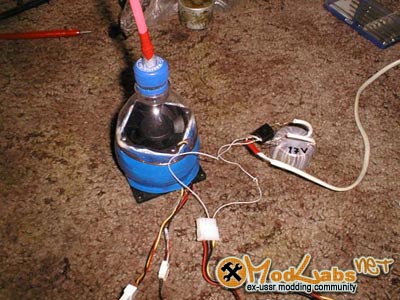

Cобственно микропылесос готов. В таком виде его можно сразу подключить к молексу, но все-таки лучше поставить ему отдельный трансформатор и выключатель - тогда это будет самостоятельный девайс. Как это делать думаю все знают - к 14В-выводам трансформатора припаиваем диодный мостик (к ножкам, обозначенным знаком "~"), а к +/- выводам мостика - провода, которые затем вставляем в разьемы кулера (справка для детей понедельника: красный провод вентилятора - это его "+", а черный "-"). Для пущего веселья можно поставить выключатель.



Все, идем сосать микропылинки :)
