Всё, как обычно, начинается с упаковки. Она, пожалуй, единственное, что отличает ZOTAC GeForce GTX TITAN от большинства выпущенных на данный момент “Титанов” других производителей. Перед нами красочный чехол из тонкого картона, который опоясывает достаточно увесистую коробку, в которой находится набор аксессуаров и сам ускоритель. Помимо основных технических данных, нам сходу сообщают о том, что на этот продукт действует расширенная гарантия от ZOTAC, а также о том, что внутри нас ждёт подарок – три игры из серии Assasin’s Creed. Те, кто любит эти игры, оценит, остальные же отнесутся спокойно, поскольку игры из подарочного комплекта уже не так свежи. как того хотелось бы.

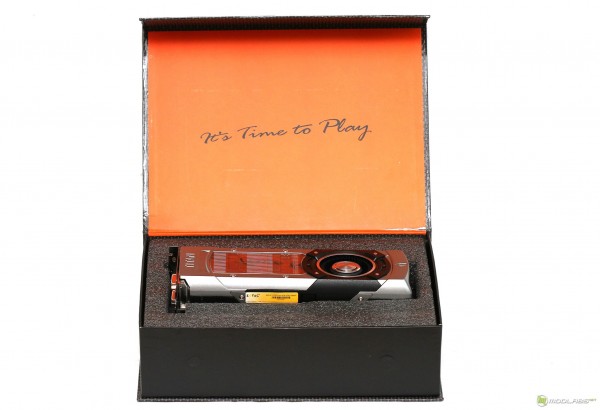

Открываем картонный чемодан. Сверху, под крышкой из прозрачного пластика находится видеокарта ZOTAC GeForce GTX TITAN, она лежит в “кроватке” из пористого синтетического материала. Именно эта кроватка защищает Титана от повреждений при транспортировке.

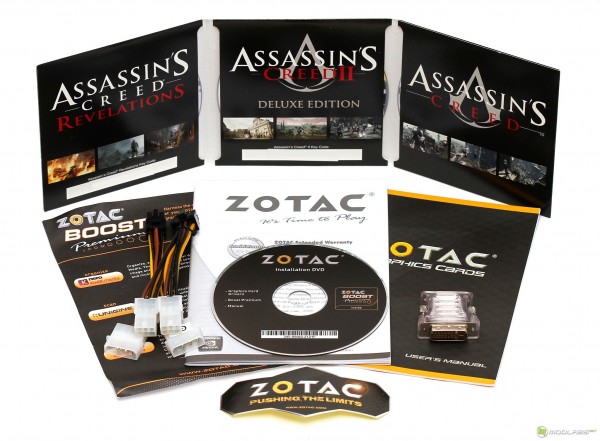

Вытаскиваю видеокарту, залезаю глубже, нахожу аксессуары, заботливо уложенные на заводе в отдельный картонный бокс. Помимо бумажного сопровождения и диска с драйверами я обнаружил обещанные игры из серии Asassin’s Creed (серийники к которым я, с вашего позволения, замазал), пару переходников питания, переходник с DVI на VGA и фирменную наклейку ZOTAC. Уж не знаю, нужно ли что-то ещё покупателю такой вот видеокарты, а лично мне, как обозревателю, этого набора вполне хватает.

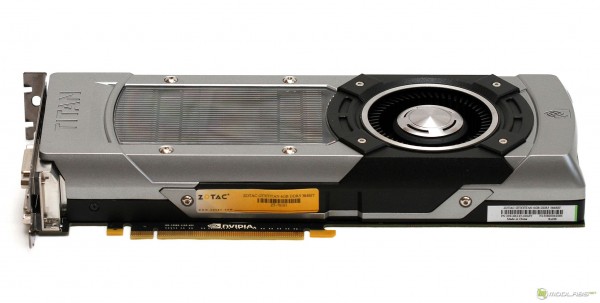

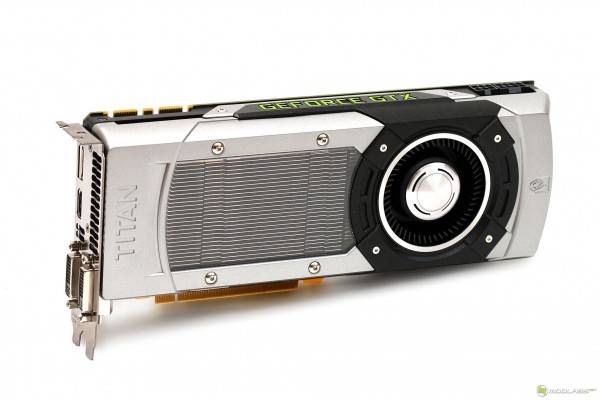

Бог с ними, с бумажками. Вот он, герой обзора. Честно сказать, вопреки своей привычке, я очень долго рассматривал GeForce GTX TITAN, крутил плату в руках и никак не мог нарадоваться. На мой вкус, этот ускоритель можно назвать одним из самых правильных с эстетической точки зрения. Пару или даже тройку Титанов нужно ставить в корпус с прозрачной боковой стенкой, чтобы наблюдать всё это великолепие как можно чаще. Крышка системы охлаждения выполнена из алюминия, ближе к панели выводов выдавлена надпись TITAN, ближе к корме присутствует логотип NVIDIA.

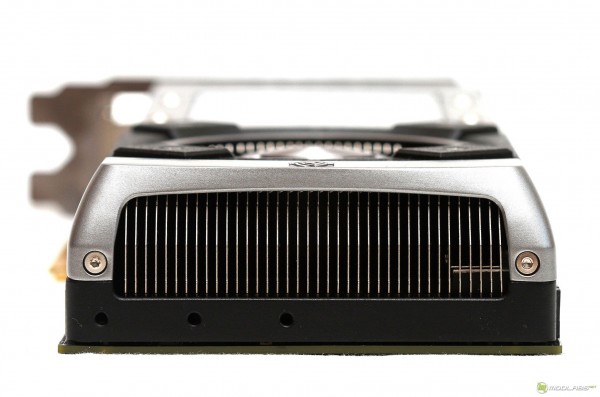

Через прозрачное стекло, изготовленное из полимера, видны рёбра радиатора системы охлаждения.

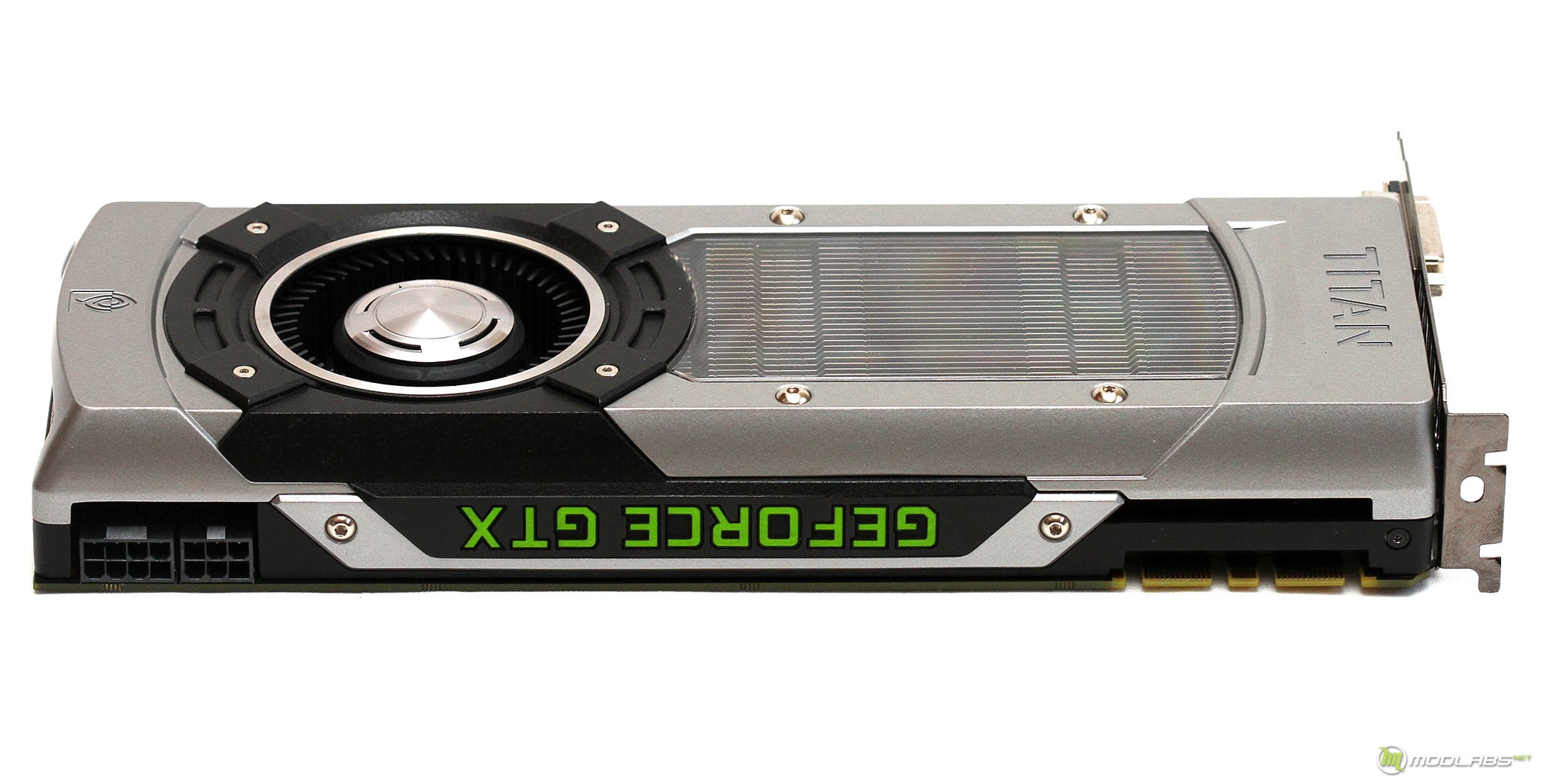

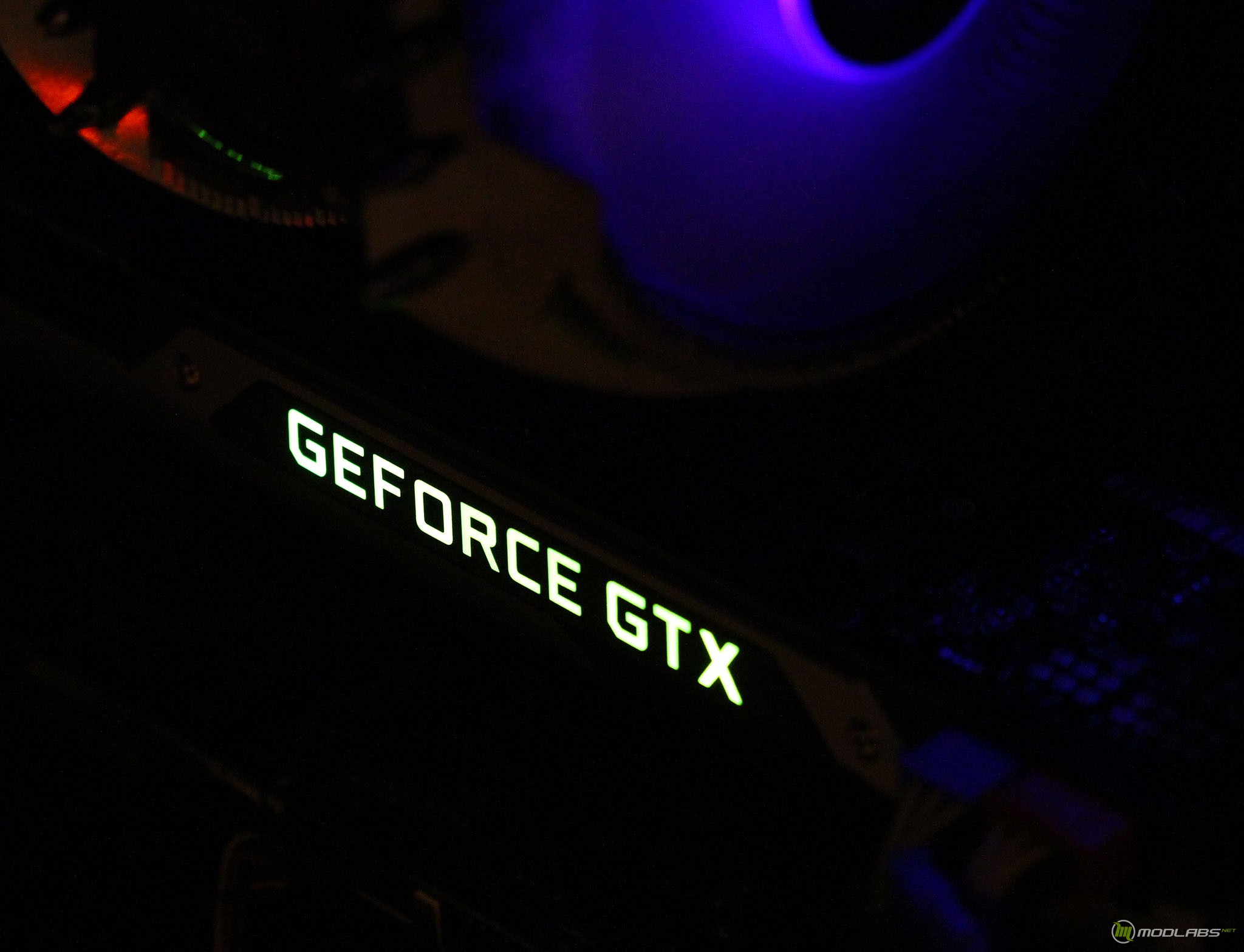

Кстати, при включении видеокарты надпись GeForce GTX светится зелёным цветом, оценить это свечение можно на фото, приведённом чуть ниже.

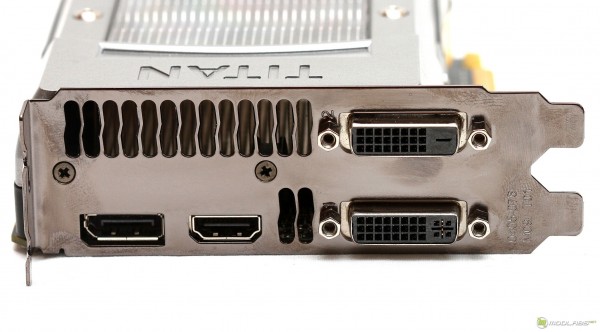

Панель выводов оснащается четырьмя выходами, два из которых – DVI-I и DVI-D, ещё пара – это полноразмерные HDMI и DisplayPort. Лично для меня такой набор выходов является идеальным, поскольку обычно я использую сразу два DVI разъёма для подключения монитора и плазменной панели. Как и положено флагману, GeForce GTX TITAN от ZOTAC поддерживает разрешение 4K.

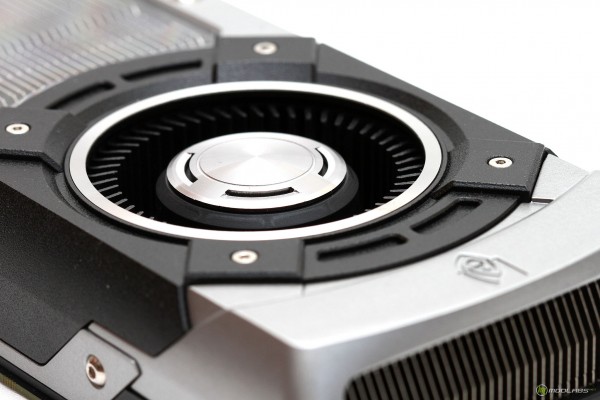

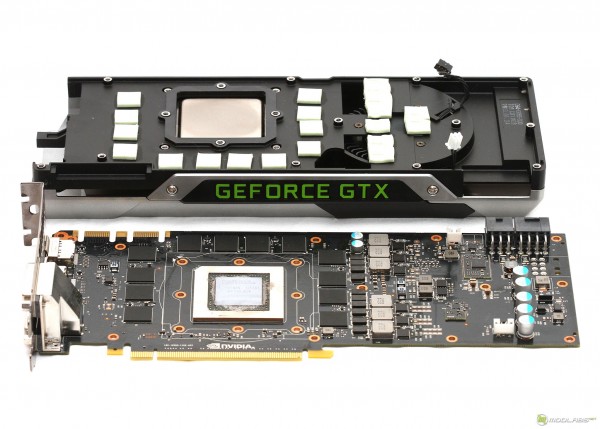

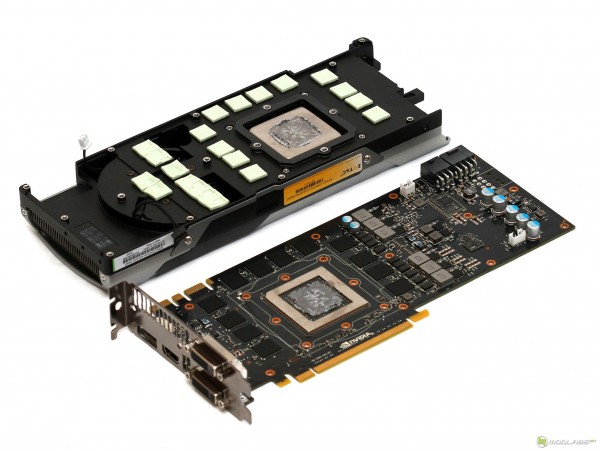

Демонтирую систему охлаждения. Процесс проходит легко и непринуждённо. В отличие от первых плат на базе GPU Fermi, для демонтажа системы охлаждения которых предполагалось использование небольшого гранёного ключика, ускоритель GeForce GTX TITAN разбирается при помощи обычной отвёртки. Слава Богу, производитель не стал мудрить с креплением, винтов много, но процесс демонтажа прост как устройство молотка. Я сознательно не стал разбирать систему охлаждения до винтика, поскольку ничего принципиально нового в её устройстве нет. Кулер представляет собой конструкцию из испарительной камеры, радиатора и турбины, прокачивающей воздух сквозь рёбра радиатора, выводя потоки горячего воздуха за пределы корпуса. Подошва испарительной камеры через тонкий слой термопасты контактирует с кристаллом GK110, в то время как сильно греющиеся элементы системы питания, а также чипы памяти отдают тепло на металлическое основание кулера через специальные термопрокладки.

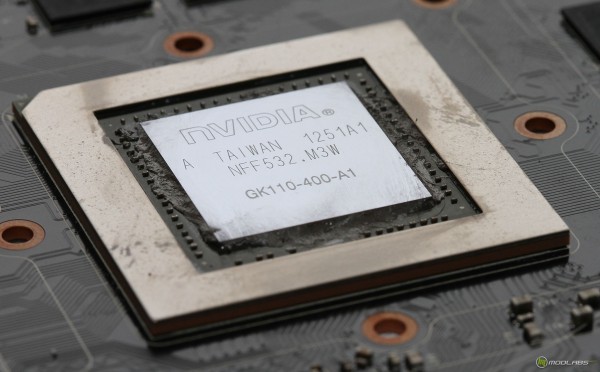

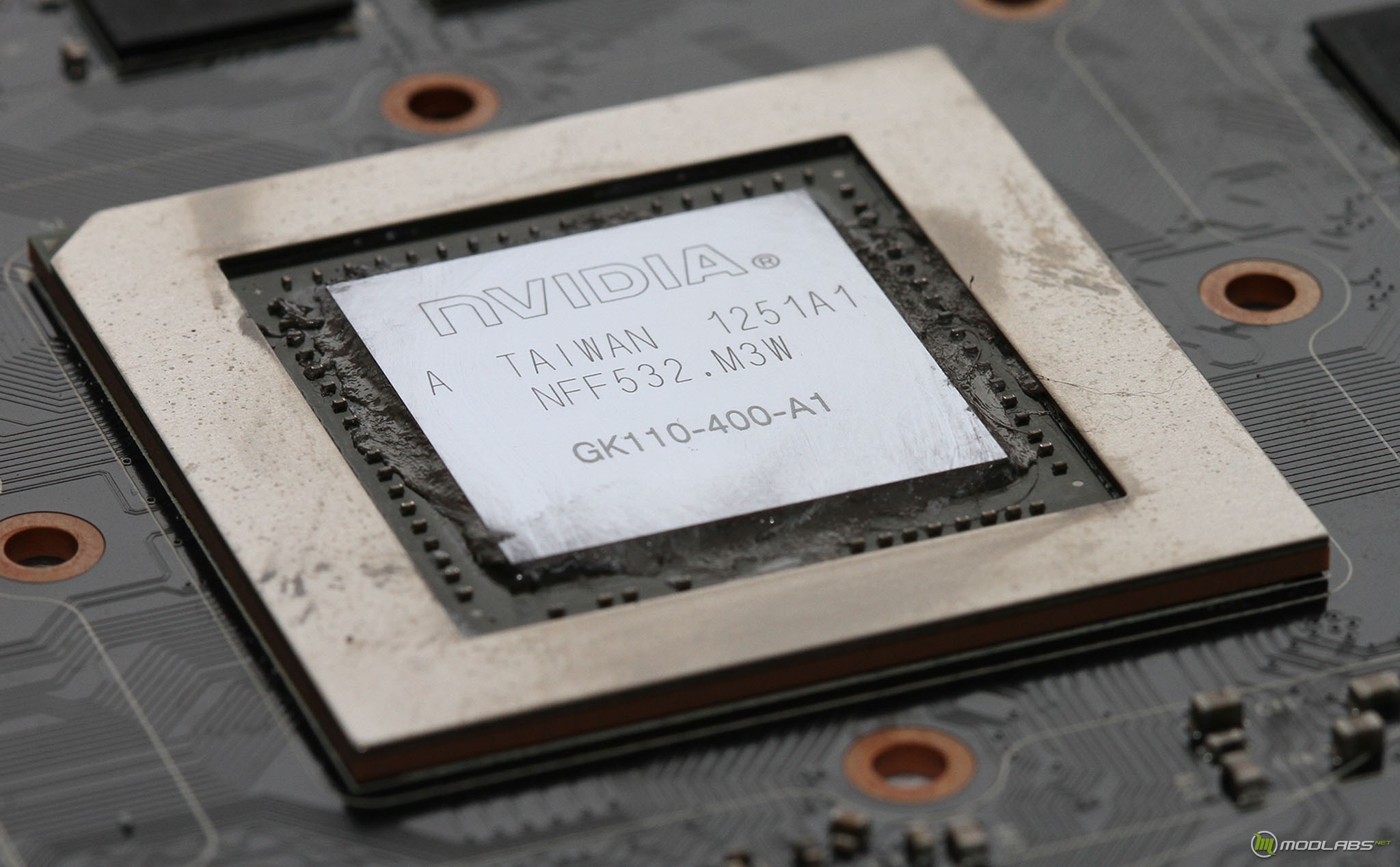

Полная маркировка GPU ускоритель ZOTAC GeForce GTX TITAN такова:
A TAIWAN 1251A1
NFF532.M3W
GK110-400-A1

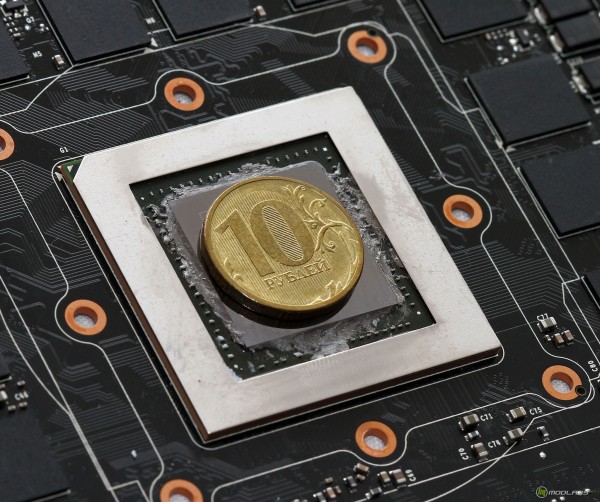

Чип GK110 имеет ревизию A1 и изготовлен на 51 неделе 2012 года. Для оценки размеров кристалла GF110, взгляните на фото. Десятирублёвая монета помещается целиком, да ещё и остаётся достаточно много места. Как ни крути, а чип получился гигантский, его площадь составляет 561 кв. мм. Металлическая рамка вокруг GPU защищает кристалл от сколов, полезно при установке нестандартной системы охлаждения.

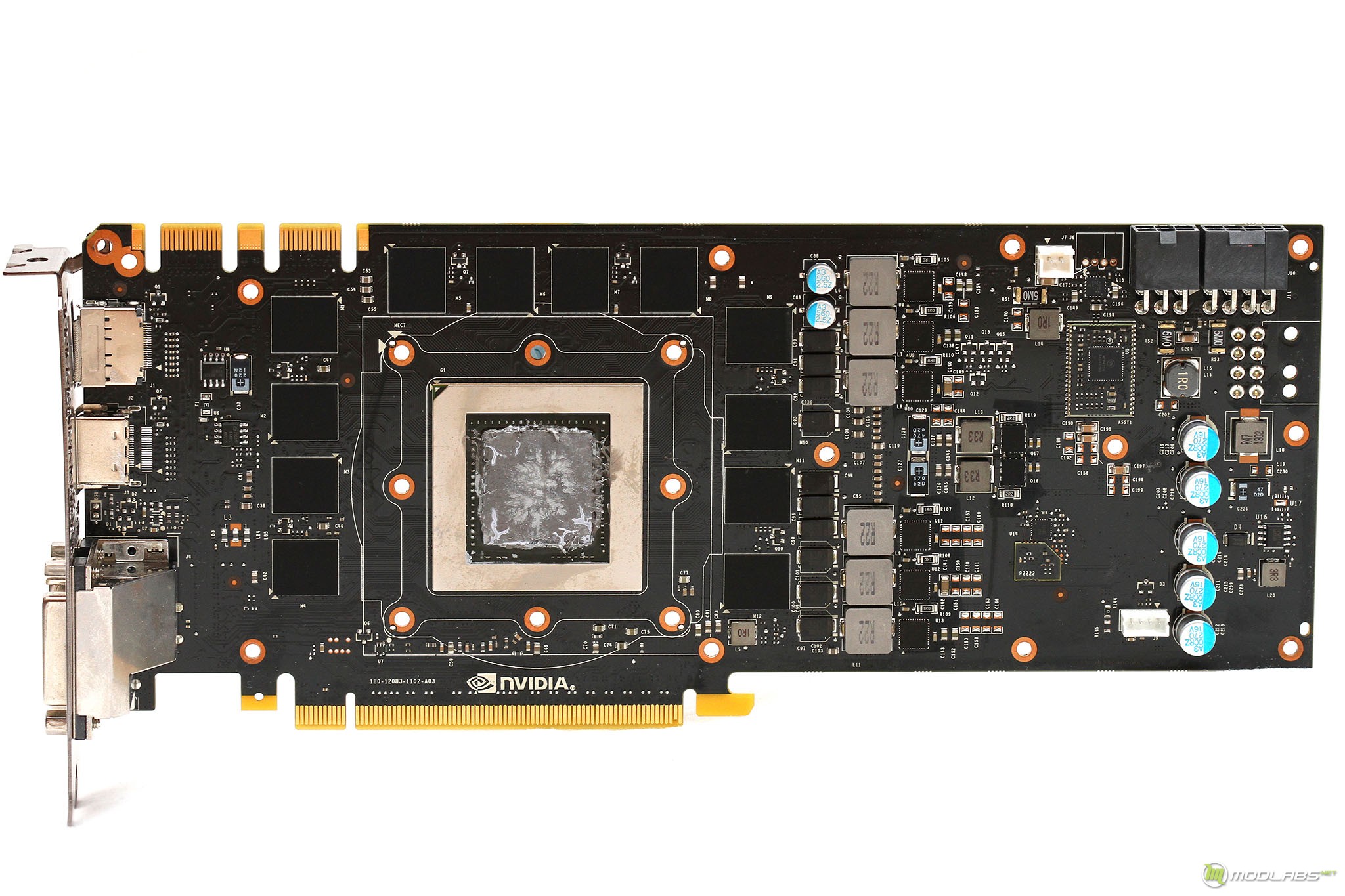

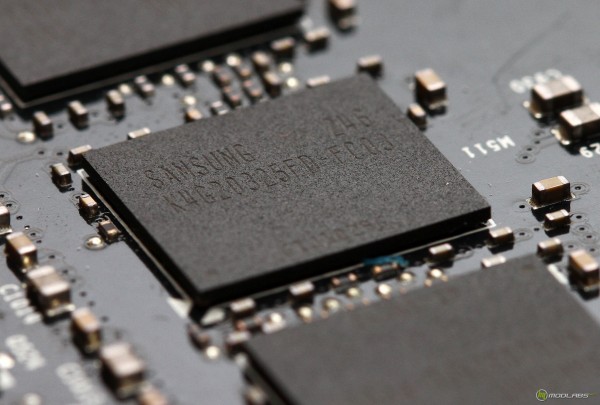

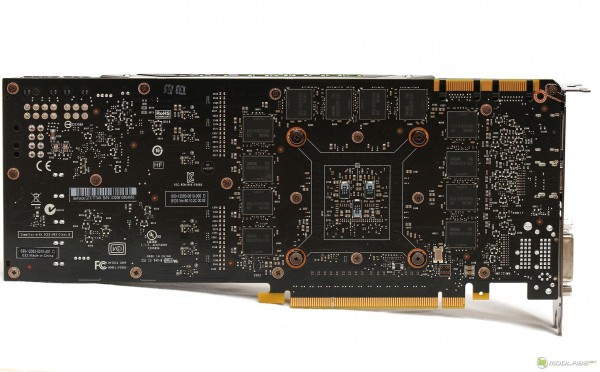

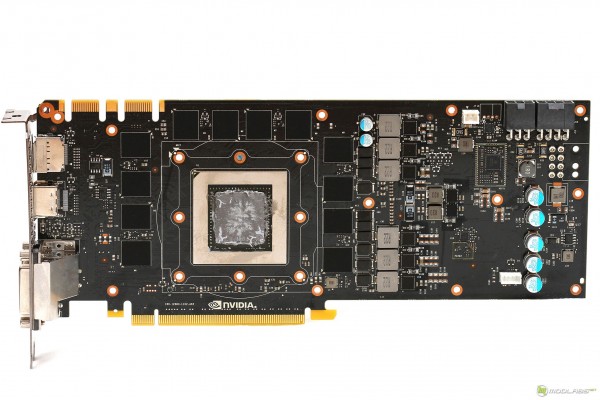

Без системы охлаждения плата GeForce GTX TITAN выглядит не так эффектно, тем не менее, вид флагмана плата сохраняет даже “голышом”. Двадцать четыре микросхемы памяти Samsung K4G20325FD-FC03 размещены по обе стороны печатной платы, микросхемы, расположенные на обратной стороне PCB никак не охлаждаются. Номинальная эффективная тактовая частота для этих чипов памяти составляет 6 ГГц.

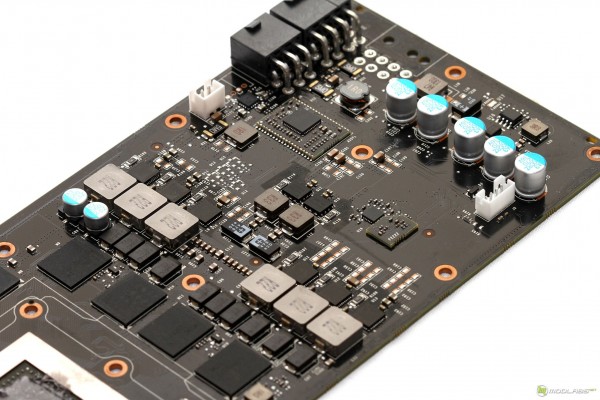

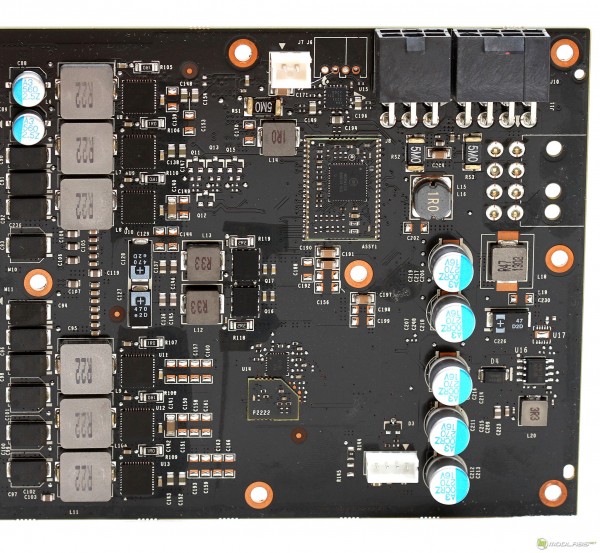

За питание графического процессора отвечают 6 фаз, управляемых микросхемой ON Semiconductor NCP4206. Питание памяти двухфазное, для питания PLL выделана одна фаза. В системе питания использованы высококачественные компоненты Dr.Mos.
В общем-то, с описанием теории и аппаратного устройства GeForce GTX TITAN, пожалуй, всё, самое время переходить к практическим испытаниям.
