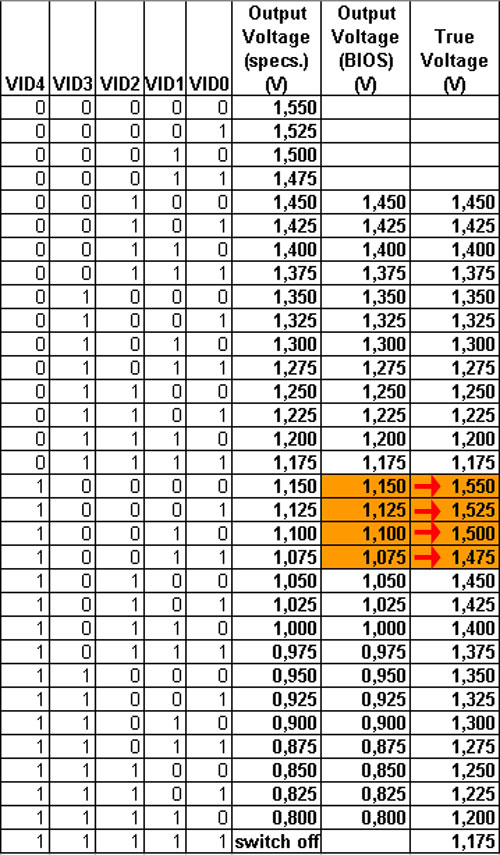

Максимум, который способен выдать данный контроллер – 1,55 В при модифицировании так называемых VID-кодов (что такое VID-mod и с чем его едят, более подробно можно почитать, например, здесь). Для отслеживания значений VID в нашем случае применяется набор из пяти позиций. Выдаваемое напряжение можно определить из таблицы:

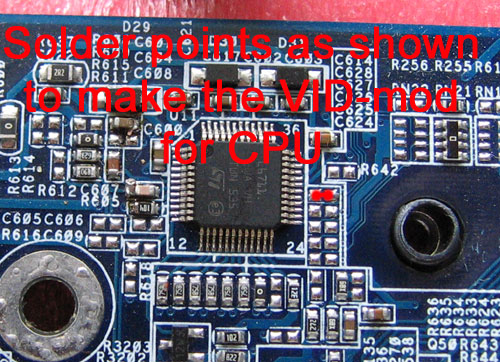

Сами значения VID-0, VID-1, VID-2, VID-3, VID-4 изменяются посредством BIOS материнской платы. К сожалению, значения VID для установки напряжения выше 1,45 В там отсутствуют. Для того, чтобы «научить» плату выдавать побольше напряжения на процессор, нужно запаять перемычку (или просто замкнуть контакты токопроводящим лаком/клеем – кому как удобнее), как показано на рисунке:
Теперь, вне зависимости от того, какие значения VID-4 будет устанавливать BIOS материнской платы, оно в замкнутом состоянии всегда будет равняться нулю. Таким образом, при установке, примером, значения 1,150 В мы получим реальные 1,550 В. Фактически, при установке в BIOS Setup любого значения напряжения на процессор от 0,8 до 1,15 В мы получим прибавку, равную +0,4 В.
С одной стороны, это хорошо – мы сможем получше разогнать процессор, которому не хватает напряжения для работы на более высокой частоте. С другой же теряется возможность установки низких напряжений для работы процессора на номинале или при пониженной частоте – для создания тихого системного блока с пассивным радиатором на процессоре, или же с минимальным обдувом. Хотя, думаю, мало кто покупает процессоры и материнские платы под Socket 939 для работы на низких или номинальных частотах. Если уж такое случилось и Вам нужно маленькое тепловыделение – не делайте вольтмод.

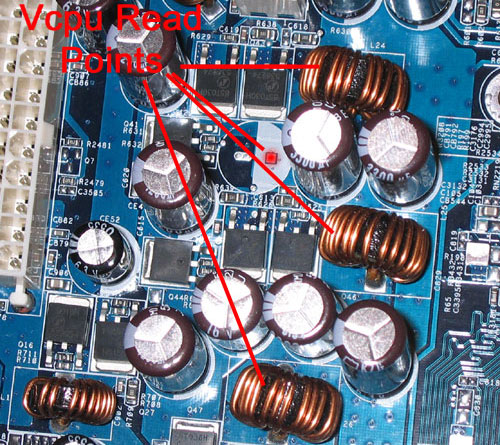

Контроль напряжения мультиметром возможно осуществлять мультиметром в точке, указанной на рисунке, и «верхних» контактах силовых дросселей, отмеченных красным, а можно полагаться на точность системного мониторинга:
В моем случае оказалось, что плата немножко (на 0,02-0,03 В) занижает реальный показатель процессорного напряжения.
2. Второй вариант вольтмода.

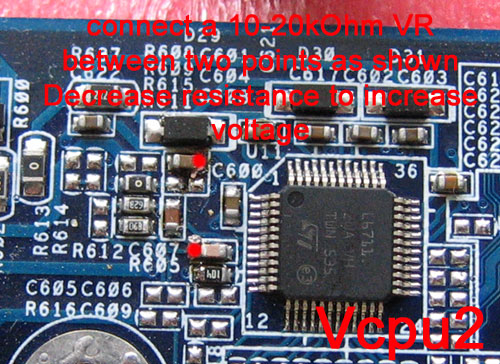

Если для хорошего разгона Вашего процессора требуется напряжение, большее, чем 1,55 В – не беда. Существует ещё один вариант модификации системы его питания. Для этого нам понадобятся переменный резистор сопротивлением 20 кОм (для особо экстремальных сразу подойдёт и 10 кОм), паяльник, мультиметр и прямые руки. Выкручиваем резистор на максимальное сопротивление и паяем один контакт к левой стороне детальки, расположенной неподалеку от микроконтроллера, и именуемой C607 (это конденсатор), и правой стороне аналогичного SMD-конденсатора C600. Для правильности пайки сверьтесь с картинкой:
Путем уменьшения сопротивления добиваемся роста напряжения на требуемую величину (при этом в биосе следует выставить максимально возможное напряжение – 1,45 В). Для того, чтобы добраться до 1,68 В, мне понадобилось уменьшить сопротивление резистора до 5,75 кОм. После определения этой величины в Вашем случае переменный резистор можно заменить постоянным, а уменьшение напряжения регулировать посредством BIOS Setup – просто к заданной величине, выбранной вручную, следует добавлять ту, на которую Вы увеличили подаваемое на процессор напряжение посредством этого мода.
Вот такими нехитрыми манипуляциями можно существенно увеличить верхнюю планку подаваемого на процессор напряжения на 939Dual-SATA2. Думаю, величины 1,7-1,75В с головой хватит даже для экстремального разгона. Верхний предел же зависит только от Вас!
Внимание! Никогда не делайте два вольтмода одновременно во избежание подачи на процессор слишком высокого напряжения и непредвиденной порчи компонентов Вашей системы!
