1. Первый вариант.

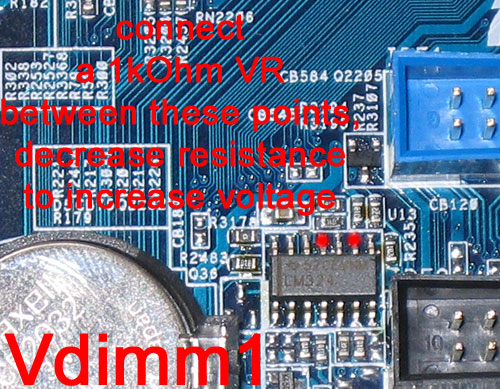

Первая из них – возможность плавной регулировки напряжений. Для этого ищем хорошо знакомый тем, кто ранее занимался вольтмоддингом видеокарт, стабилизатор LM324, который находится около IDE-разъемов. К его ножкам №9 и 11 следует припаять переменный резистор сопротивлением до 1 кОм:

Можно, конечно, и больше, но тогда Вам же будет труднее регулировать подаваемое на память напряжение, поэтому особенное внимание уделите выставлению изначального сопротивления. Так, резистор сопротивлением 500 Ом дает возможность поднять напряжение примерно на 0,25 В. То есть в режиме «Normal» мы получим 2,6 В + 0,25 В = 2,85 В, а в “High” – соответственно 2,95 В. Максимум, который можно выжать данным способом – подача на память 3,05 В, при попытке дальнейшего увеличения срабатывает защита от перенапряжения. Для достижения указанной отметки Вам потребуется резистор сопротивлением около 300 Ом. Меньшие сопротивления паять нежелательно, т.к. напряжение выше не поднимется, а возможность чему-то навредить возрастает.
Для тех, кому 3,05 В мало, есть ещё две возможности.
2. Второй вариант.

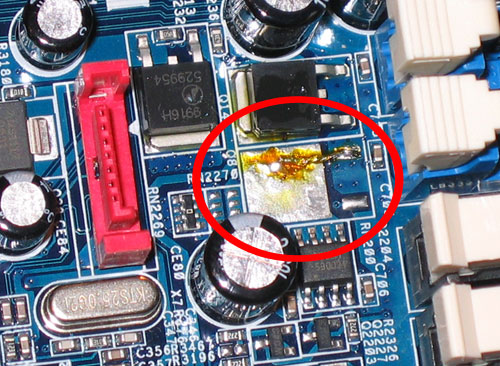

Одна из них – это запайка перемычки, как показано на рисунке ниже. Контакт, отмеченный зелёной рамкой, позволяет замерить напряжение непосредственно на памяти, а на площадке, обведённой красным, изначально присутствует напряжение в районе 3,2-3,3 В – в зависимости от качества Вашего БП. Соединив нужные области, мы получим эти самые «в районе 3,2-3,3 В»:

Этого уже более-менее достаточно для разгона любимых многими модулей памяти на чипах Winbond или же более экстремального разгона на чипах других производителей. Если Вы собрались сделать именно этот вариант вольтмода – пожалуйста, уделите внимание кусочку проволоки, который будете использовать в качестве перемычки – он не должен быть слишком тонким, ведь память в работе может потреблять значительный ток – до нескольких ампер, особенно если установлена пара модулей. Категорически запрещено использование токопроводящего лака или клея – возможен некачественный контакт и перегрев токопроводящего вещества, а как следствие – мелкие или большие неприятности.
3. Третий вариант.
Третий способ – подача напрямую в точку, отмеченную на рисунке-схеме вольтмода на 3,2 В зелёным цветом, напряжения от линии 3,3 В блока питания (для дальнейшего увеличения – с дополнительным вольтмодом БП), или от самодельного стабилизатора – например, аналога OCZ DDR-Booster. Опять же, как и в вышеописанном моде на 3,2 В, уделите особое внимание качеству использованных проводников и пайки их к контактной площадке.
