Материнская плата поставляется в довольно габаритной и немного нестандартной коробке размерами 34 х 34 см.


Материалом для изготовления послужил тонкий глянцевый картон, на который нанесено голографическое покрытие. На фотографии это невозможно должным образом показать, но в реальности коробка постоянно переливается разными цветами, так и притягивая к себе внимание потенциального покупателя.
С лицевой стороны на упаковку нанесены фирменный знак и наклейка, которая информирует о поддержке передовых для AMD процессоров в исполнении socket AM2 и, соответственно, памяти стандарта DDR2. Отнюдь не лишней является пластиковая ручка для переноски этого «чемоданчика».


Обратная сторона упаковки отлично иллюстрирована и очень информативна: помимо фотографии материнской платы крупным планом на ней расписаны все ключевые технологии, которыми наделен данный продукт. Вот их краткий перечень:

• SLI Ready;
• nForce 570SLI-based;
• SATA-II & RAID Support;
• Dual Gigabit LAN;
• Dual DDR2 800 Support;
• High Definition Audio onboard;
• Thunder Probe – стандартная утилита от EPoX, обладающая всеми возможными функциями мониторинга;
• Thunder Flash – программа для обновления и восстановления BIOS;
• Ghost BIOS – эта функция позволяет восстановить прошивку с диска или дискеты после непредвиденных ошибок или ее порчи

Открываем коробку…

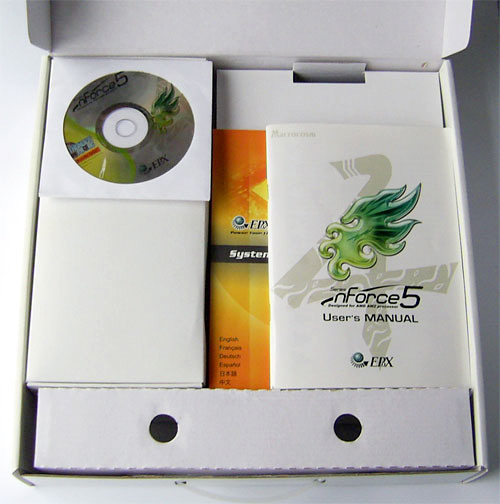

Внутри можно обнаружить несколько маленьких коробочек, по которым разложена вся комплектация. Похоже, для создания упаковки тайваньские инженеры брали за основу принцип русской матрёшки :)

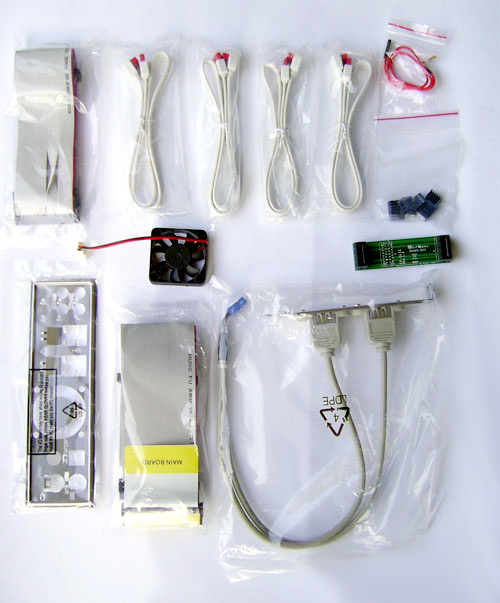

Комплект поставки включает:

• по одному шлейфу IDE и FDD;
• четыре SATA – кабеля с «угловым» Г-подобным коннектором на одном конце;
• внешнюю термопару (опционально);
• брекет с двумя USB портами;
• комплект радиаторов для охлаждения силовых транзисторов MOSFET;
• маленький вентилятор на заднюю панель корпуса (опционально);
• заглушку на заднюю панель корпуса;
• мостик для объединения двух видеокарт при работе в режиме SLI;
• руководство пользователя;
• диск с драйверами;
• краткую цветную инструкцию по установке

Комплектация вполне стандартна как для топовых продуктов EPoX, разве что не хватает такой уже привычной отвертки. Частично это компенсируется наличием термопары и вентилятора для обдува MOSFET. Также нет брекетов с СОМ и LPT-портами (на самой плате они не распаяны).
Производитель оставил за собой право изменять комплектацию в некоторой ее части (изначально некоторые пункты указывались как optional). Также обладатели старых БП могут огорчиться из-за отсутствия переходников питания для жестких дисков с интерфейсом SATA.
Порадовал вентилятор для обдува системы питания: при своих компактных размерах (40х40 мм) и очень низком уровне шума на максимальных оборотах он способен создавать сильный воздушный поток, достаточный для охлаждения силовой подсистемы платы при работе в разогнанном режиме.

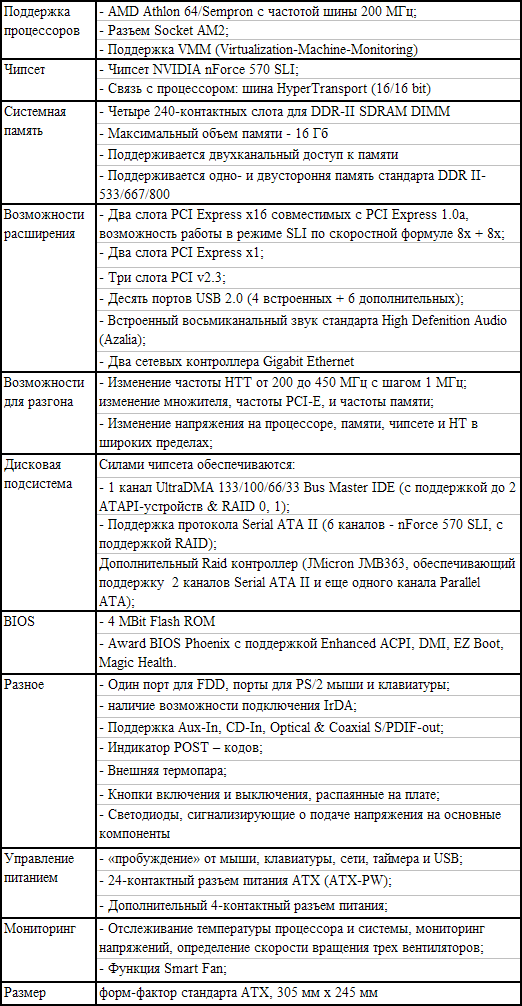

Приведу краткие характеристики рассматриваемого продукта, сведенные в одну таблицу:
