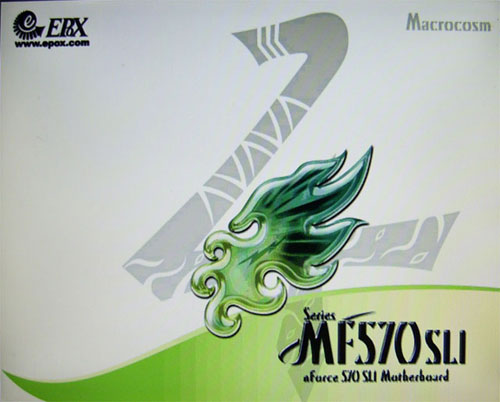

Во время старта материнская плата приветствует нас красочной заставкой, которая закрывает все интересные подробности старта и прохождения процедуры POST:

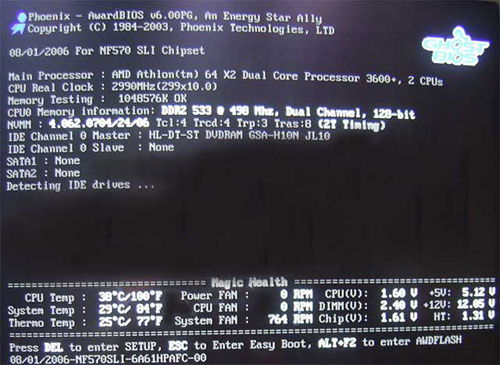

После ее отключения в BIOS, нашему взору является истинное лицо EPoX MF570SLI:
Да, это оно, - то, чем уже не один год славится продукция EPoX! Не побоюсь этого слова, перед Вами - самое информативное окно загрузки в мире!
Почему именно так? Судите сами – на экране пользователь может увидеть такие показатели:
- версию BIOS;
- название процессора и количество ядер;
- частоту CPU и тактового генератора, а также множитель, при котором процессор работает в данный момент;
- режим работы оперативной памяти, её реальную частоту и 5 основных таймингов;
- температуру CPU, Chipset, Thermo Stick;
- скорость вращения трёх вентиляторов;
- напряжения на процессоре, чипсете, памяти, шине Hyper Transport, реальные значения для +5 V, +12 V.

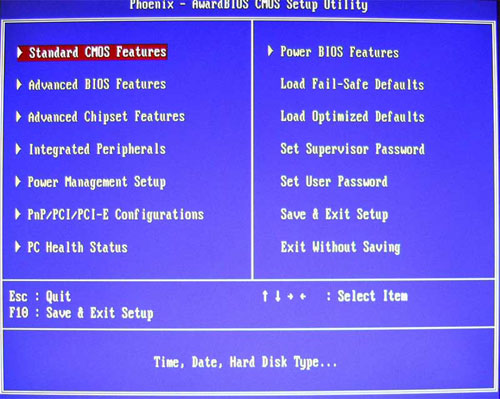

BIOS материнской платы EPoX MF570SLI основан на микрокоде от AWARD. Последняя версия на момент написания статьи датируется 01.08.2006.

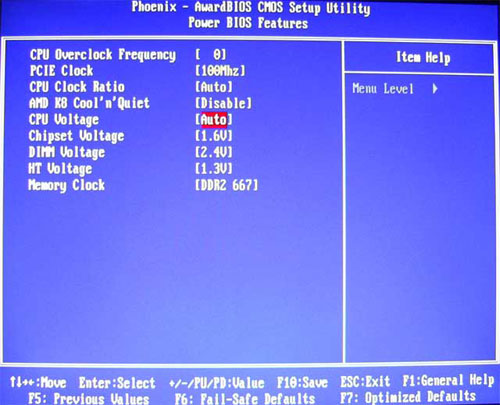

Почти все основные функции для разгона и тонкой настройки системы расположены в разделе Power BIOS Features:

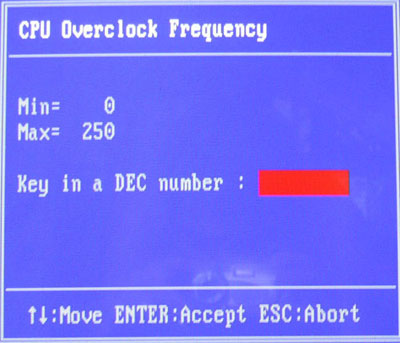

Частоту тактового генератора можно вводить прямо с цифровой клавиатуры. Отсчёт ведется несколько нестандартно: за «0» взята номинальная частота работы тактового генератора, равная 200 Мгц. Исходя из этого, при вписывании в указанное поле некоего значения, Вы на него повышаете частоту от номинальной - 200 + ххх MHz. Верхний предел регулировки этого показателя равен 450 MHz:

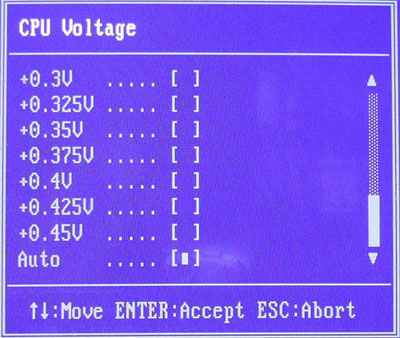

Питающее напряжение на процессоре можно регулировать от -0,2 до +0,45 В с шагом 0,025 В относительно номинала. Этого хватит для разгона любого АМ2 процессора без фанатизма и возможных неприятных последствий. Максимальное напряжение для процессоров будет такое:
- с номинальным вольтажом 1,2-1,25B это 1,65-1,67B.
- с номинальным вольтажом 1,3-1,35В это 1,75-1,8В

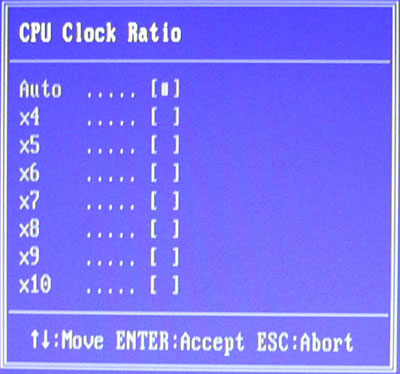

Множитель процессора меняется с шагом в 1х (дробные значения отсутствуют);

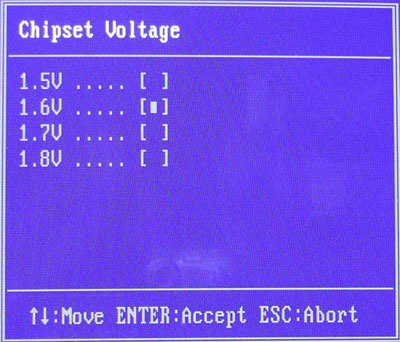

На чипсет материнской платы Вы можете подать от 1,5 до 1,8В с шагом в 0,1 В:

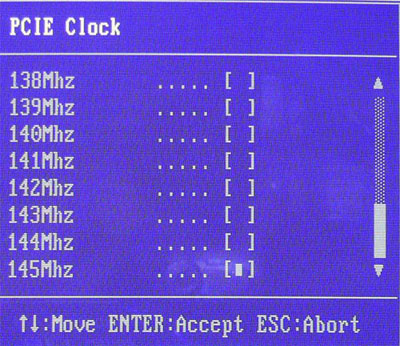

Изменение частоты PCI-E x16 возможно в диапазоне от 100 до 145 Мгц с шагом 1 Мгц:

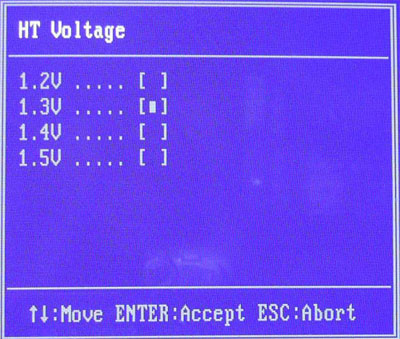

Напряжение на шине НyperTransport регулируется от 1,2 до 1,5 В с шагом 0,1 В:

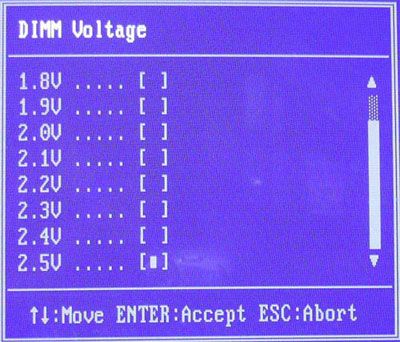

Не может не радовать диапазон регулировки напряжений на оперативной памяти: он составляет от 1,8 до 2,5 В с шагом 0,1 В! Выше и не нужно, так как 2,5 В - это последний «безопасный» рубеж работы памяти в экстремальных условиях:
Память может работать в 4-х вполне стандартных режимах - 400/533/667/800 MГц:

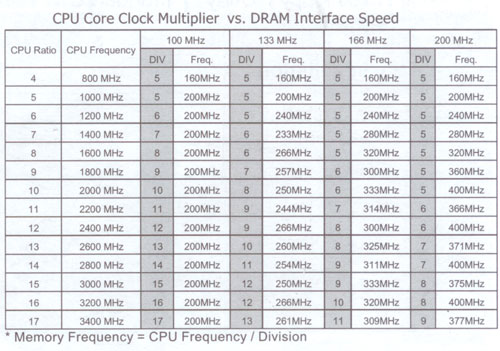

Мы имеем дело с архитектурой К8, и публике должно быть известно, что частота памяти определяется с помощью делителя от частоты процессора. Поэтому для облегчения процесса определения итоговой частоты инженеры EPoX разместили в руководстве пользователя таблицу с подробным описанием частоты работы памяти при разных множителях и частотах CPU:

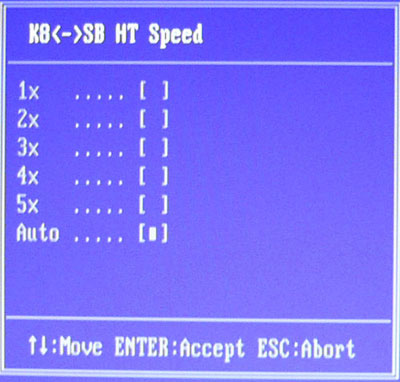

Настройки режимов работы шины НТ расположились в разделе Advanced Chipset Features. Множитель шины HyperTransport регулируется от 1 до 5х:

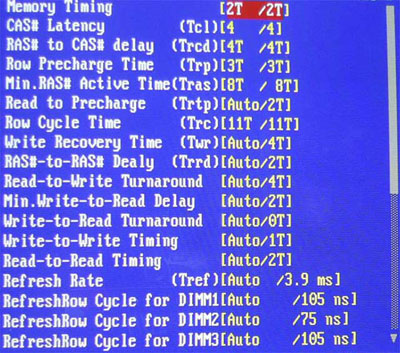

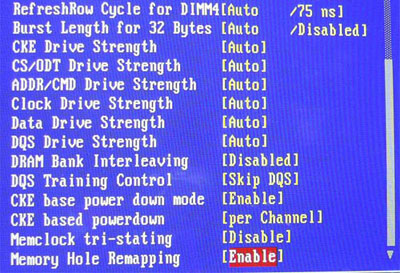

Тайминги памяти мы можем настроить в закладке Advanced Chipset Features – DRAM Configuration. Количество всевозможных таймингов настолько велико, что не помещается на одной странице. А главное, что напротив надписи Auto или реально установленного вручную значения мы видим текущий показатель. Канули в лету времена, когда нужно было в Windows смотреть, а какие же нам на этот раз тайминги установила материнская плата :)
Мониторинг всех напряжений и температур расположился в традиционном разделе главного меню, PC Health Status:
Как видите, оно довольно информативно, никаких претензий нет. А во вкладке SmartFan Function мы можем настроить скорость вращения процессорного вентилятора в зависимости от температуры процессора:
Заметим, что за всё время работы платы я ни разу не пользовался перемычкой сброса CMOS. Виной всему фирменная технология EPoX – Watchdog. Суть её в следующем: если пользовательские настройки таковы, что плата не может загрузиться, то стоит всего-навсего зажать на клавиатуре кнопочку Insert перед стартом системы, и EPoX MF570SLI сбрасывает их на дефолт для разовой загрузки, при этом сохраняя введенные пользователем настройки. Безусловно, очень приятная и нужная функция и собственно ее реализация – не в пример многим другим производителям материнских плат. В помощь оверклокерам разработана еще одна интересная «фишка» от EPoX под названием Ghost BIOS. Работает она таким образом: если вовремя прошивки или каких-то непредвиденных обстоятельств имела место порча BIOS, то после перезагрузки EPoX MF570SLI загрузится в безопасном режиме и предложит вам восстановить прошивку с диска, дискеты, или из-под Windows с помощью утилиты Thunder Flash. На этом, пожалуй, знакомство с основными аспектами BIOS закончилось – пора переходить к практическим испытаниям!
