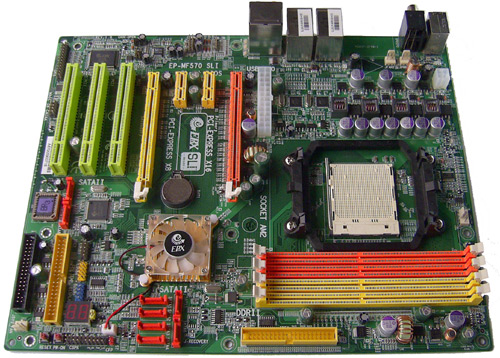

1) расположение 24-х контактного коннектора питания за 2 сантиметра от верхнего слота PCI-Ex16, параллельно плоскости графического адаптера (с другой стороны, следует отметить, что это – своего рода плата за максимально близкое расположение данного разъема к процессору, его подсистеме питания).
2) второй PATA разъем расположен в несколько неудобном месте: после подключения всех необходимых для работы коннекторов получить туда доступ будет проблематично.

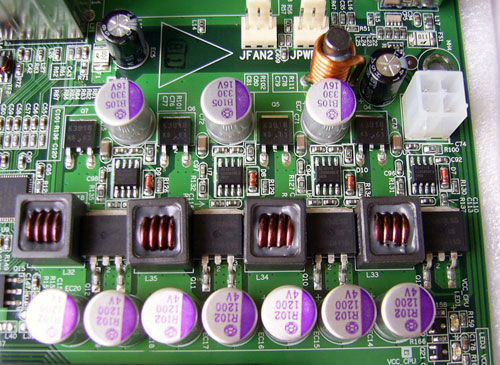

У EPoX MF570SLI четырёхфазная схема питания, в фильтре применены семь твердотелых органических конденсаторов емкостью 1200 мкФ, и три по 330 мкФ:
Напомню, что эти конденсаторы обладают крайне низким ESR в широкой полосе частот и ранее устанавливались в основном на видеокарты из-за своей дороговизны (поэтому факт их использования является большим плюсом в копилку EPoX).
Дроссели в фильтре питания залиты специальной смолой, что позволяет исключить писк во время повышенной нагрузки на систему питания.

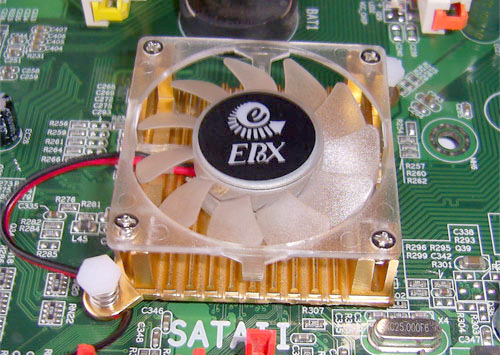

Для охлаждения чипсета применён алюминиевый радиатор, выкрашенный в золотистый цвет:
Его размеры – привычно маленькие, толщина основания – всего 2 мм.
Вентилятор на радиаторе довольно тихий, но низкого качества, из-за чего он начинает «жужжать» примерно через 2 недели после начала эксплуатации.

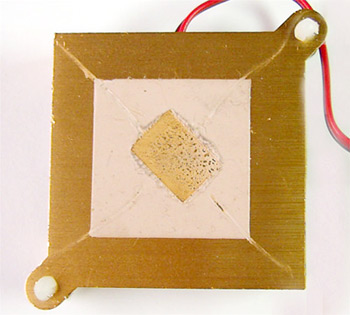

Сняв радиатор, мы видим уже привычную терможвачку в роли теплопроводящего интерефейса:
Как таковой дополнительной обработки радиатора нет.
Правда, несмотря на все перечисленные недостатки, материнская плата стабильно работала на повышенных частотах, и температура чипсета никогда не превышала 40 градусов Цельсия (хотя верность мониторинга вызывает сомнения, так, как место расположения чипсетного термодатчика неизвестно (тут сразу же вспоминается nForce 4 с его «околочипсетным датчиком»).

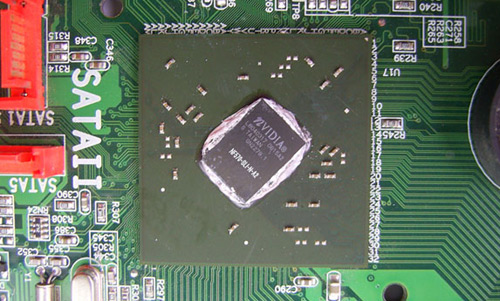

Вот собственно сам чип nForce 570SLI ревизии А2:
Напомним, что именно на его базе построены все материнские платы семейства nForce 5.

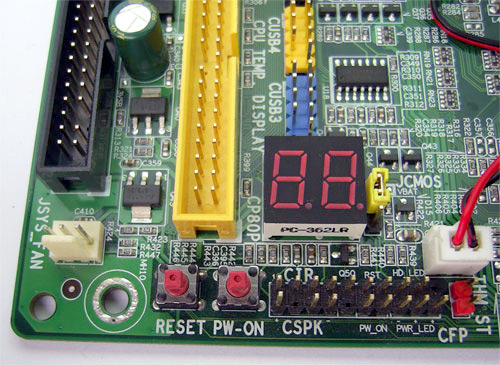

В левом нижнем углу платы сосредоточены все органы управления, здесь находятся удобные для сборщиков и любителей открытых стендов кнопки включения и перезагрузки, а также традиционный для большинства продуктов EPoX индикатор POST-кодов:
После прохождения процедуры инициализации и загрузки системы на нем вместо привычных символов «FF» отображается температура процессора, при этом нет никакой необходимости в установке дополнительного программного обеспечения, что несказанно удобно! Расшифровка всех символьных обозначений, которые способен выдать индикатор, занимает отдельные четыре страницы в руководстве пользователя.
Разъемы для подключения внешних органов управления не имеют цветовой маркировки, зато разборчиво подписаны.
Вблизи находится разъем для подключения внешней термопары, перемычка сброса CMOS и второй IDE-разъем.
К плате можно подключить целых четыре вентилятора, чего должно быть вполне достаточно для большинства пользователей. На троих из них можно контролировать количество оборотов.

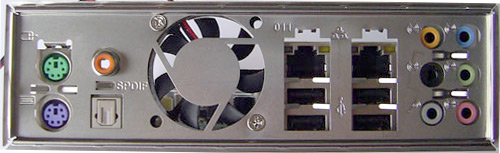

Рассмотрим подробнее заднюю панель:
На ней расположились:
- разъемы PS/2 для подключения мыши и клавиатуры;
- 4 порта USB и 2 RJ-45 (Gigabit Ethernet);

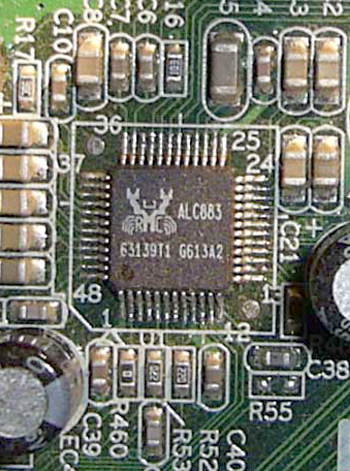

- 6 аналоговых аудио-разъемов;
- как морально устаревшие, не распаяны порты СОМ и LPT, на их место можно установить дополнительный вентилятор для охлаждения подсистемы питания процессора;
- оптический и коаксиальный S/PDIF-out.

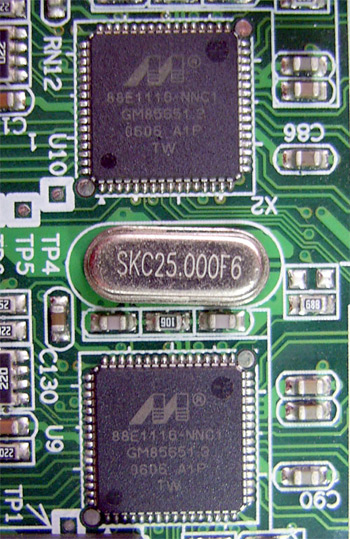

Двойная гигабитная сеть на борту организована посредством пары PHY-контроллеров Marvell 88E1116. Отдельно хотелось бы отметить возможность ее работы в режиме DualNet, что позволяет использовать оба порта как раздельно (для разных подключений), так и вместе для одного 2 Гбит соединения!

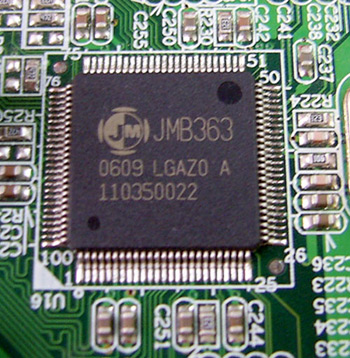

Силами чипсета на плате реализован всего один IDE-канал и 6 портов для подключения SATA-дисков. Но, так как стандарт РАТА пока еще не собирается сдавать свои позиции, инженеры EPoX нашли выход из ситуации: с помощью контроллера JMicron JMB363, подключенного по шине PCI-E, на EPoX MF570SLI дополнительно прибавилось два SATA и один IDE разъемы.

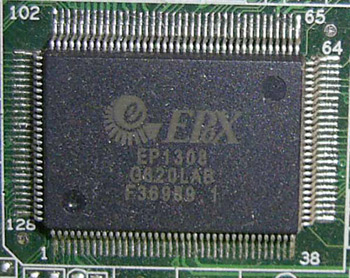

За порты ввода-вывода и системный мониторинг на плате отвечает контроллер EPoX EP-1308 LPC I/O:
В нашем распоряжении для установки карт расширения имеется два слота PCI-E x16, два PCI-E x1, и три обычных PCI. Расстояния между PCI-E x16 слотами позволяет установить любую видеокарту с габаритным охлаждением. Радует то, что установка графических адаптеров ни коим образом не блокирует доступ к трем PCI слотам.

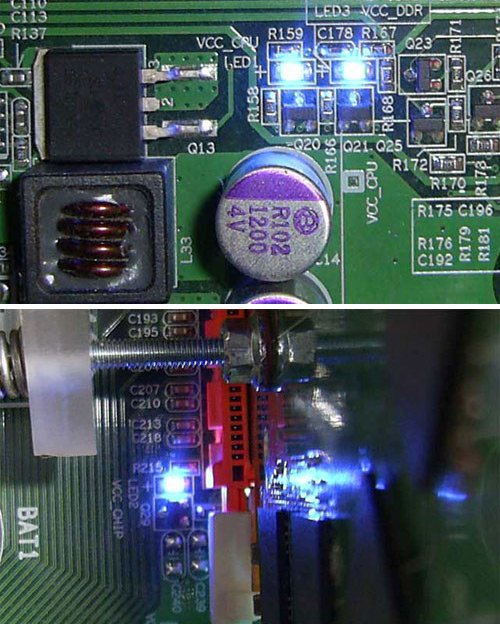

Из приятных мелочей хотелось бы отметить наличие светодиодов, сигнализирующих о подаче напряжения на процессор, память и чипсет. Первые два из них расположены вблизи процессорного разъема, а третий приютился возле защёлки одного из PCI-E x16 слотов.
Отдельно стоит упомянуть об этой самой защёлке, которая конструктивно выполнена с маленьким «ушком» и становится практически недосягаемой при установке массивных систем охлаждения на процессор.
