Естественно, любой пользователь, в чьих жилах течет хоть немного оверклокерской крови, попробует разогнать свежеприобретенную систему. Как будет вести себя наша героиня – скоро узнаем!

Тестовый стенд выглядел так:

• материнская плата – EPoX MF570SLI (NVIDIA nForce 570 SLI);
• процессор – AMD Athlon 64 Х2 3600+ (2.0GHz, Windsor-256, Socket AM2);
• память – Micron Original 2x512 DDR2 533MHz;
• видеокарта – NVIDIA GeForce 7900 GT (24p/8v, 475/1320 MHz);
• жёсткий диск – Seagate 320Gb 7200.10 SATA2 16MB;
• система охлаждения – cамодельная СВО, основу которой составляют водоблоки SilentChill (GPU и Chipset) и EiteCool «Triplex» (процессорный);
• блок питания – Chieftec CTF-560-A12S (560W);
• операционная система – Windows XP SP2.

Первым делом при разгоне, понизив множитель шины Hyper Transport до 3х, а множитель процессора до 8х, я попытался загрузить систему при заветной частоте тактового генератора 300 МHz, но, увы, мои надежды не оправдались. Материнская плата даже не смогла загрузить операционную систему, сразу уходя в перезагрузку. Постепенно понижая частоту тактового генератора, удалось добиться нормальной работы при значении 270 Мгц. При такой частоте тактового генератора EPoX MF570Sli спокойно стартовала, загрузила Windows и прошла всё тесты.
Естественно, я задался вопросом: «а как на счет выше?». Ведь частота ТГ, равная 270 Мгц, для серьезного разгона процессоров AMD socket AM2 – почти пустяк.

Повысив напряжение на чипсете до максимально возможного, я еще раз попытался «взять высоту» в 300 Мгц, но и на этот раз вершина оказалась недостижима. Как и раньше, сразу же после сохранения настроек и старта следовала перегрузка, и плата отказывалась разгоняться до желанного предела.

Подбирая варианты решения проблемы, я наткнулся на несколько неожиданное решение.
Об этом – дальше.
Возникла идея постепенно поднимать частоту такового генератора с максимально возможной и стабильной, установленной сходу – 270 Мгц (именно это на этой частоте материнская плата работала безукоризненно в любых условиях), пошагово с минимальным интервалом.
Так и было сделано: 270 Мгц было взято за точку отсчёта, и как ни странно, но сработало! Поднимая сначала с шагом в 5Мгц, а потом в 1Мгц, я добрался до 299Мгц!
Еще +1 - и на 300Мгц меня ожидала очередная перегрузка, после которой EPoX MF570SLI сбросила все настройки BIOS и снова отказалась грузиться на частоте, превышающей 270Мгц. Теперь всё ясно. Частоту тактового генератора из БИОСа на EPoX MF570SLI можно повышать только пошагово, двигаясь примерно так: 270 – 280 – 285 – 290 – 295 – 299Мгц. При таком подходе гарантируется абсолютная стабильность при частоте тактового генератора 299 Мгц и работе целые сутки подряд.

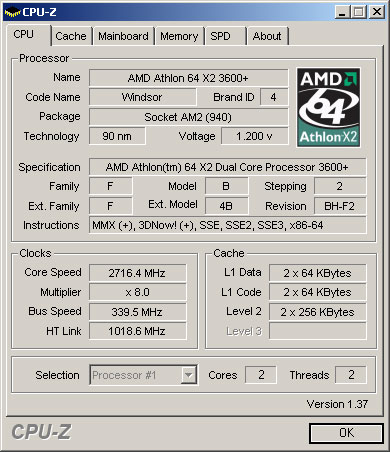

Достигнутый результат - вроде бы неплохой, но осадок неудовлетворённости остался. Именно поэтому решено было прибегнуть к помощи хорошо известной энтузиастам утилиты, ClockGen, с помощью которой при повышении напряжения на чипсете до 1,6 В плата стартовала и прошла все тесты при частоте тактового генератора 340 Мгц!


Вот это - уже достойный топового продукта результат! Такой частоты с лихвой хватит для разгона практически любого socket АМ2 процессора.
